В современном строительстве и ремонте теплый водяной пол становится все более популярным решением для создания комфортной атмосферы в помещении. Однако правильный расчет его мощности – ключевой этап, который нельзя игнорировать. В этой статье мы подробно рассмотрим, как провести расчет теплого водяного пола, используя удобный калькулятор, а также поделимся полезными советами и рекомендациями. Вы узнаете, на что обратить внимание при укладке системы и как избежать распространенных ошибок, чтобы ваша комната стала по-настоящему теплой и уютной без использования традиционных батарей.

Расчет мощности теплого водяного пола – особенности технологии

Теплый водяной пол может стать основным источником тепла и эффективно обогревать помещения. Он прогревает весь объем воздуха в комнате лучше, чем традиционные радиаторы, которые создают конвекционные потоки и могут вызывать температурные различия в разных уголках помещения. Кроме того, теплый пол не сушит воздух, что часто происходит при использовании конвекторных радиаторов.

Тем не менее, многие предпочитают не полностью заменять радиаторы на теплый пол, а использовать его как дополнительный источник тепла. Важно помнить, что максимальная температура жидкости, циркулирующей по трубам под полом, не должна превышать 50°С. Эта температура может быть недостаточной в суровых климатических условиях или в помещениях с плохой теплоизоляцией, когда теплый воздух уходит через окна, стены и потолок.

При установке теплых водяных полов важен правильный предварительный расчет, однако многие строители сталкиваются с трудностями на этом этапе. Просто рассчитать длину труб, основываясь на площади комнаты, недостаточно. При проектировании водяного пола необходимо учитывать несколько важных условий:

• Площадь обогрева одного контура не должна превышать 20 квадратных метров. В более просторных помещениях требуется прокладка нескольких контуров. Например, для зала площадью 60 кв. м потребуется три контура.
• Каждый контур подключается к отдельному отводу.
• Длина одного контура не должна превышать 60 м.
• Расстояние между трубами в контуре не должно быть больше 30 см.

Калькулятор тёплого пола

Укажите размеры пола.

https://youtube.com/watch?v=74O3JHPxN7c

Интересные факты

Вот несколько интересных фактов о расчете теплого водяного пола:

1. Эффективность распределения тепла: Теплый водяной пол обеспечивает равномерное распределение тепла по всей площади комнаты. Это позволяет поддерживать комфортную температуру на уровне пола, что особенно важно для здоровья, так как холодный пол может способствовать простудам и другим заболеваниям.

2. Экономия энергии: При правильном расчете и установке теплого водяного пола можно значительно снизить затраты на отопление. Вода, циркулирующая в системе, может быть нагрета до более низкой температуры (обычно 30-45°C), чем в традиционных радиаторных системах, что приводит к меньшему потреблению энергии.

3. Гибкость в дизайне: Теплый водяной пол позволяет избежать громоздких радиаторов, что открывает больше возможностей для дизайна интерьера. Вы можете использовать пространство более эффективно, размещая мебель и декор без ограничений, связанных с расположением батарей.

Калькулятор водяного теплого пола – наглядный пример

Наиболее надежным инструментом для расчета водяного теплого пола является наглядный расчет. Важно помнить, что площадь, подлежащая обогреву, не всегда совпадает с общей площадью помещения. Не рекомендуется укладывать трубы под тяжелой мебелью.

Чтобы правильно рассчитать теплый водяной пол, начните с подготовки миллиметровой бумаги. На листе с разметкой создайте план помещения, выбрав удобный масштаб, например, один квадрат равен ½ метра. На этом плане обозначьте места под мебелью и нарисуйте схему укладки труб.

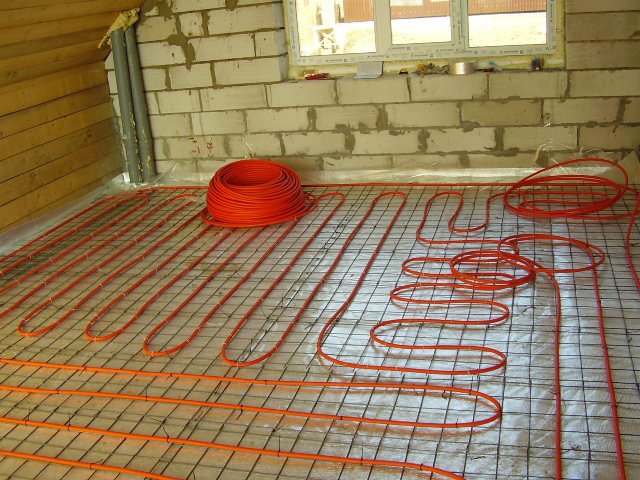

Существует два основных способа укладки труб для системы отопления: змейка и спираль. Змейка облегчает проектирование расположения труб, но ее эффективность может вызывать сомнения. Теплоноситель отдает тепло по мере движения по контуру, и часть, расположенная ближе к началу, прогревается лучше, чем более удаленная. Поэтому важно учитывать, какие зоны комнаты будут использоваться реже.

Спиральный метод сложнее в проектировании, но его эффективность значительно выше. Труба от врезки направляется к центру комнаты, а затем расходится по периметру. Спираль предпочтительнее при использовании труб с большим радиусом изгиба, которые стоят дешевле, чем более гибкие варианты.

Равномерность прогрева зависит от расстояния между линиями контура. Чем больше диаметр трубы, тем большую площадь она сможет обогреть, однако трубы диаметром более 16 мм используются редко. В этом случае по обе стороны от линии прогревается около 10 см поверхности. Увеличение диаметра также требует большей толщины пола.

На чертеже легко рассчитать длину трубы и умножить ее на коэффициент масштаба. В любом случае к полученному значению добавьте еще 2 метра – как показывает практика, этого запаса часто не хватает для создания цельного контура.

теплый водяной пол

Выбираем трубы – эффективно или экономно?

При выборе труб для теплого пола важно учитывать не только диаметр, но и материал. Рассмотрим наиболее распространенные варианты: медь, металлопластик, полипропилен и сшитый полиэтилен.

• Медные трубы считаются лучшим выбором для систем теплого пола. Их установка требует профессионального подхода и специального оборудования. Медь отличается высокой долговечностью и наилучшей теплопроводностью среди металлов. Кроме того, медные трубы имеют оптимальный радиус изгиба. Основной недостаток — высокая стоимость материала и услуг специалистов.

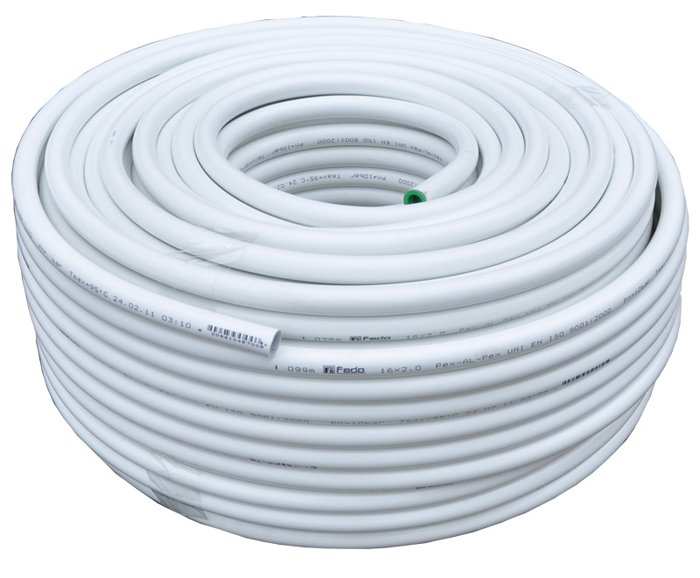

• Металлопластиковые трубы — наиболее распространенный выбор для теплых полов. Они обеспечивают высокий коэффициент полезного действия, служат долго и не требуют значительных финансовых вложений. Радиус изгиба позволяет прокладывать трубы большого диаметра на небольшом расстоянии друг от друга.

• Полипропиленовые трубы используются реже, чем медные, из-за большого радиуса изгиба. Например, если диаметр трубы составляет около 20 мм, расстояние между линиями в контуре должно быть не менее 30 см, что недостаточно для эффективного прогрева. Ситуацию можно исправить, проложив контур по спирали или используя специальные угловые соединители, но это увеличивает риск утечек в системе.

• Трубы из сшитого полиэтилена обеспечивают высокую теплопроводность и длительный срок службы. Однако они склонны к изгибу, что может стать проблемой. Для решения этой проблемы можно чаще фиксировать трубы, но это увеличивает время укладки пола.

Теплый пол valtec — как укладывать теплый водяной пол

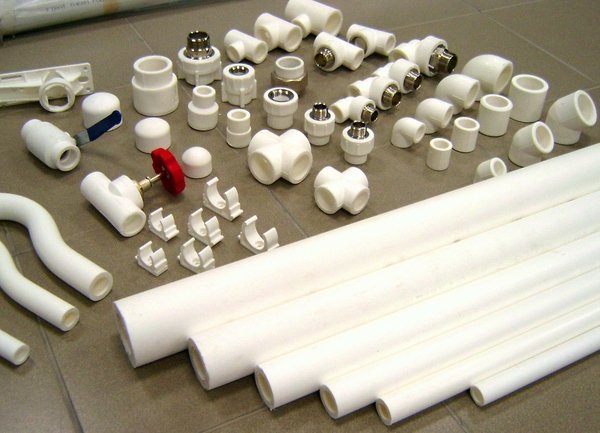

Поход за покупками – что еще купить в строймагазине?

В расчетах необходимо учитывать дополнительные материалы, о которых мы поговорим. Без них система не сможет продемонстрировать свою полную эффективность. Чтобы тепло от труб поднималось вверх и обогревало воздух в помещении, важно изолировать трубы от холодного пространства под ними. Для этой цели существует множество теплоизоляционных материалов, одним из лучших является экструдированный пенополистирол. Он превосходит обычный пенопласт благодаря долговечности и монолитной структуре. Кроме того, его укладка занимает всего несколько минут.

На утеплитель укладывается гидроизоляция, для чего подойдет обычная полиэтиленовая пленка. Не забудьте вдоль стен установить демпферную ленту. Это обязательный элемент, если вы хотите избежать растрескивания пола.

Важно помнить, что при нагревании материал будет расширяться. Демпферная лента помогает нейтрализовать внутреннее давление, возникающее в процессе расширения.

Арматура или готовая арматурная сетка служат основой для крепления труб и бетонной стяжки. Наиболее удобным вариантом будет приобретение готовых конструкций. Скобки для крепления труб также необходимы. Чем легче гнутся трубы, тем больше скобок потребуется.

Распределяющий коллектор – это устройство, отвечающее за распределение теплоносителя по контурам. Если из-за большого периметра контур необходимо разделить на несколько частей, у коллектора должны быть регуляторы расхода. Это важно, поскольку при подаче нагретой жидкости в равных объемах по трубопроводам разной длины более короткий контур будет нагреваться сильнее, чем более длинный. В некоторых случаях вода может даже не проходить по длинному трубопроводу из-за значительного сопротивления. Регуляторы в коллекторе позволяют эффективно и экономно распределять теплоноситель.

Смеситель – это устройство, необходимое в домах, где наряду с теплым полом используется традиционная система водяного отопления. Температура в трубах под теплый пол не должна превышать 50°С, что недостаточно для радиаторов. Поэтому вода для радиаторов подается при более высоких температурах, но в смесителе она разбавляется до нужной температуры и распределяется по теплому полу.

Монтаж теплого водяного пола – основные этапы

Монтаж теплого водяного пола – это процесс, который требует тщательной подготовки и соблюдения определенных этапов для достижения эффективного и долговечного результата. Важно понимать, что установка системы обогрева пола включает в себя несколько ключевых этапов, каждый из которых играет свою роль в создании комфортной температуры в помещении.

1. Подготовка основания

Первым шагом является подготовка основания, на которое будет укладываться система теплого пола. Необходимо убедиться, что поверхность ровная, чистая и сухая. Если пол имеет значительные неровности, рекомендуется использовать самовыравнивающуюся смесь. Также стоит обратить внимание на наличие влаги: если пол находится в подвале или на первом этаже, стоит провести гидроизоляцию.

2. Установка теплоизоляции

Следующий этап – укладка теплоизоляционного материала. Это может быть пенополистирол, экструдированный полистирол или минеральная вата. Теплоизоляция необходима для предотвращения потерь тепла вниз и повышения эффективности системы. Укладка теплоизоляции должна производиться с учетом всех особенностей помещения, включая наличие труб и других коммуникаций.

3. Монтаж трубопроводов

После установки теплоизоляции можно приступать к монтажу трубопроводов. Трубы могут быть выполнены из различных материалов, таких как полиэтилен, металлопластик или медь. Важно правильно рассчитать шаг укладки труб, который зависит от площади помещения и требуемой температуры. Обычно шаг укладки составляет от 10 до 30 см. Трубы укладываются в соответствии с заранее подготовленным проектом, который учитывает все особенности помещения.

4. Подключение к системе отопления

После укладки труб необходимо подключить систему теплого пола к источнику тепла, будь то котел, тепловой насос или другой обогреватель. Важно правильно настроить параметры системы, чтобы обеспечить равномерный прогрев пола. Также стоит установить коллектор, который будет распределять тепло по трубам.

5. Проверка системы

Перед тем как засыпать трубы стяжкой, необходимо провести тестирование системы. Это включает в себя проверку на герметичность и правильность работы. Система должна быть заполнена водой и под давлением, чтобы убедиться в отсутствии утечек. Если все в порядке, можно переходить к следующему этапу.

6. Укладка стяжки

После успешного тестирования трубопроводов можно приступать к укладке стяжки. Стяжка должна быть выполнена из специального раствора, который обеспечивает хорошую теплопроводность. Обычно толщина стяжки составляет от 3 до 5 см. После укладки стяжки необходимо дождаться ее полного высыхания, что может занять от нескольких дней до нескольких недель в зависимости от условий.

7. Укладка финишного покрытия

Когда стяжка высохла, можно укладывать финишное покрытие. Это может быть плитка, ламинат, паркет или другой материал, который подходит для теплых полов. Важно учитывать, что некоторые покрытия могут иметь разные уровни теплопроводности, что может повлиять на эффективность системы обогрева.

Следуя этим этапам, можно успешно установить теплый водяной пол, который обеспечит комфортную температуру в помещении без необходимости использования традиционных радиаторов. Правильный монтаж и выбор материалов играют ключевую роль в эффективности и долговечности системы.

Системы управления теплым полом – как выбрать терморегулятор

Правильный выбор терморегулятора для системы теплого водяного пола является ключевым аспектом, который влияет на эффективность работы всей системы отопления. Терморегулятор отвечает за поддержание заданной температуры в помещении, что позволяет не только создать комфортные условия, но и значительно сократить расходы на отопление.

Существует несколько типов терморегуляторов, каждый из которых имеет свои особенности и преимущества. Рассмотрим основные из них:

• Механические терморегуляторы: Это простые устройства, которые работают на основе биметаллической пластины или капиллярного термометра. Они недороги и легко устанавливаются, но имеют ограниченные возможности по настройке и могут не обеспечивать точность поддержания температуры.
• Электронные терморегуляторы: Эти устройства более современные и предлагают широкий спектр функций. Они могут быть программируемыми, что позволяет задать расписание работы системы отопления, а также поддерживать более точную температуру. Некоторые модели оснащены сенсорными экранами и возможностью подключения к Wi-Fi, что позволяет управлять системой через мобильное приложение.
• Интеллектуальные терморегуляторы: Это наиболее продвинутый вариант, который может интегрироваться в умный дом. Они способны адаптироваться к вашим привычкам, автоматически регулируя температуру в зависимости от времени суток и присутствия людей в помещении. Такие устройства могут также собирать данные о потреблении энергии и предоставлять рекомендации по оптимизации работы системы.

При выборе терморегулятора стоит обратить внимание на следующие факторы:

1. Тип управления: Определитесь, какой тип терморегулятора вам нужен – механический, электронный или интеллектуальный. Это зависит от ваших предпочтений и бюджета.
2. Совместимость: Убедитесь, что выбранный терморегулятор совместим с вашей системой теплого пола. Некоторые устройства могут требовать специального подключения или дополнительных компонентов.
3. Функциональность: Оцените, какие функции вам действительно нужны. Например, если вы часто отсутствуете дома, стоит рассмотреть программируемые или интеллектуальные модели.
4. Удобство использования: Обратите внимание на интерфейс управления. Удобный и интуитивно понятный интерфейс значительно упростит настройку и использование терморегулятора.
5. Энергоэффективность: Выбирайте устройства, которые помогут вам сэкономить на отоплении. Некоторые терморегуляторы имеют функции, позволяющие оптимизировать потребление энергии.

В заключение, правильный выбор терморегулятора для теплого водяного пола – это залог комфортного и экономичного отопления вашего дома. Уделите внимание всем аспектам, и вы сможете создать идеальные условия для проживания, не прибегая к традиционным радиаторным системам отопления.

Преимущества и недостатки теплого водяного пола по сравнению с радиаторами

Теплый водяной пол становится все более популярным решением для обогрева помещений, и это не случайно. Он имеет ряд преимуществ по сравнению с традиционными радиаторами, однако также не лишен недостатков. Рассмотрим их подробнее.

Преимущества теплого водяного пола

• Равномерное распределение тепла: Теплый пол обеспечивает равномерный обогрев всей поверхности комнаты. Это позволяет избежать холодных зон и создает комфортные условия для проживания.
• Экономия энергии: Водяные полы работают при более низких температурах, чем радиаторы, что позволяет снизить затраты на отопление. Это особенно актуально в сочетании с современными котлами и тепловыми насосами.
• Эстетика: Отсутствие видимых радиаторов освобождает пространство и позволяет реализовать любые дизайнерские решения. Пол может быть покрыт любым материалом, что делает его универсальным.
• Комфорт: Теплый пол создает ощущение уюта, особенно в холодное время года. Ноги не мерзнут, что особенно важно для семей с маленькими детьми.
• Здоровье: Теплый пол не поднимает пыль, как это делает радиаторное отопление, что способствует улучшению качества воздуха в помещении и снижает риск аллергий.

Недостатки теплого водяного пола

• Сложность установки: Установка теплого водяного пола требует больше времени и усилий, чем установка радиаторов. Необходимо провести гидравлические расчеты, а также учесть особенности укладки труб.
• Стоимость: Первоначальные затраты на установку теплого водяного пола могут быть выше, чем на радиаторы. Это связано с необходимостью приобретения дополнительных материалов и оборудования.
• Время нагрева: Теплый пол нагревается медленнее, чем радиаторы. Это может быть недостатком в ситуациях, когда требуется быстрое повышение температуры в помещении.
• Ограничения по покрытию: Не все виды напольных покрытий подходят для теплых полов. Например, некоторые виды ковров могут препятствовать нормальному теплообмену.
• Ремонт: В случае повреждения системы трубопроводов, ремонт может быть сложным и затратным, так как потребуется вскрытие пола.

Таким образом, выбор между теплым водяным полом и радиаторами зависит от множества факторов, включая бюджет, предпочтения в дизайне и требования к комфорту. Оба варианта имеют свои плюсы и минусы, и важно тщательно взвесить все аспекты перед принятием решения.
