В данной статье мы рассмотрим особенности зарядных устройств для аккумуляторных шуруповертов на 18 вольт, а также подробно разберем схемы, процесс сборки и разборки, а также основные виды неисправностей, с которыми может столкнуться пользователь. Ремонт зарядного устройства своими руками не только поможет сэкономить средства, но и даст возможность лучше понять устройство и принцип работы вашего инструмента. Мы предоставим полезные советы и рекомендации, которые помогут вам быстро и эффективно устранить возникшие проблемы.

Преимущества аккумуляторных инструментов

В современном мире существует множество инструментов для монтажа с использованием крепежа, таких как отвертки, дрели и сверлильные станки. Многие из них комплектуются зарядными устройствами для шуруповертов.

Компактные, легкие, мобильные и автономные шуруповерты имеют ряд преимуществ:

1. Удобная форма ручки, которая легко удерживается, обеспечивает комфортную работу даже при высокой скорости.
2. Экономия ресурсов. Многие модели предлагают полезные функции и аксессуары, такие как универсальные биты и насадки, которые легко заменяются, расширяя возможности использования.
3. Энергосберегающая конструкция помогает экономить электроэнергию и увеличивает время работы между зарядками.
4. Высокая эффективность позволяет быстро и точно закручивать крепеж в труднодоступных местах.
5. Широкая универсальность. Инструмент предлагает переменную скорость вращения, а также прямой и обратный ход.
6. Гибкость в использовании благодаря трехрежимному диапазону работ.
7. Хорошая ремонтопригодность, так как на рынке представлено достаточное количество запасных частей.

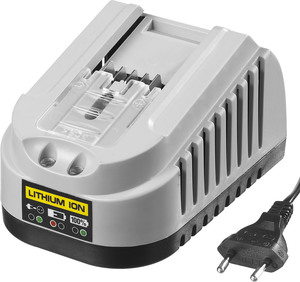

Устройство беспроводных источников питания

Зарядные устройства для аккумуляторов преобразуют переменный ток 220 В из электросети в постоянный. Они оснащены трансформатором и специализированной печатной платой. Аккумуляторы вырабатывают электрический ток благодаря химическим реакциям между двумя электродами и электролитом. Напряжение может варьироваться от 1,2 до 24 В и более, в зависимости от типа аккумулятора и его мощности.

Многие беспроводные устройства используют перезаряжаемые никель-кадмиевые (NiCd) батареи или аккумуляторы, состоящие из 20 ячеек. Каждая ячейка обеспечивает постоянный ток примерно 1,2 В. Аккумуляторные блоки интегрируются непосредственно в инструмент и имеют защёлкивающиеся крепления.

Некоторые аккумуляторы оснащены встроенными батареями, которые нельзя извлечь, и заряжаются непосредственно в своем блоке.

Интересные факты

Вот несколько интересных фактов о ремонте зарядного устройства для шуруповёрта на 18 вольт:

1. Типичные неисправности: Одной из самых распространённых причин выхода из строя зарядного устройства является перегрев. Это может произойти из-за длительной работы без перерыва или из-за загрязнения вентиляционных отверстий. Регулярная чистка и обеспечение хорошей вентиляции могут значительно продлить срок службы устройства.

2. Совместимость с аккумуляторами: Многие зарядные устройства для шуруповёртов 18 вольт могут быть совместимы с аккумуляторами разных производителей, если они используют одинаковую технологию (например, литий-ионные или никель-кадмиевые). Это открывает возможности для использования более доступных или мощных аккумуляторов, что может быть полезно при ремонте.

3. Электронные компоненты: Внутри зарядного устройства часто находятся сложные электронные компоненты, такие как микроконтроллеры и схемы управления зарядом. Эти компоненты могут быть подвержены повреждениям из-за перепадов напряжения. Замена или ремонт таких компонентов требует определённых навыков в электронике, но может быть более экономичным решением, чем покупка нового зарядного устройства.

Восстановление работоспособности дрели

При работе с высокими нагрузками и в загрязнённых условиях шуруповерт может выйти из строя. Наиболее распространённые причины поломок — накопление грязи и пыли, а также окисление медных соединений на контактах. Чтобы самостоятельно отремонтировать и настроить шуруповерт, ознакомьтесь с инструкцией производителя и выполните следующие действия:

1. Перед началом ремонта примите меры предосторожности.
2. Убедитесь, что электрическая отвёртка отключена от сети перед заменой патрона или снятием корпуса.
3. Попробуйте запустить инструмент с помощью аккумулятора. Если он не работает, возможно, проблема в батарее или источнике питания. Замените аккумулятор и проверьте работоспособность. Если шуруповерт не запускается, возможно, что-то мешает его запуску, и потребуется снять патрон.
4. Для этого ослабьте винты с помощью отвёртки и аккуратно извлеките патрон. Убедитесь, что у вас есть запасная деталь для замены.
5. Осторожно открутите корпус с помощью отвёртки. Приподнимите его и проверьте внутренние компоненты на наличие дефектов.
6. Очистите медные соединения. Если они загрязнены пылью или окислами, используйте наждачную бумагу, пока поверхности не станут гладкими и блестящими.
7. Протрите инструмент от пыли и медных опилок мягкой тканью.
8. Зафиксируйте схему подключения, сделав фотографии и чертежи на бумаге. Это поможет правильно собрать провода после ремонта.
9. Замените повреждённые детали и аккуратно соберите узлы.
10. Соберите отвёртку, подключите провода и установите корпус на место.

ремонт блока питания для зарядки шуруповертов своими руками.

Устранение неисправности адаптера

Часто пользователи сталкиваются с ситуацией, когда аккумулятор заряжается, но перестает работать почти сразу, а индикатор указывает на разрядку. В таком случае необходимо провести диагностику, чтобы выяснить, что именно вышло из строя — аккумулятор или зарядное устройство.

Если беспроводное устройство с встроенной перезаряжаемой батареей не работает или не обеспечивает достаточную мощность, необходимо проверить следующее:

1. Убедитесь, что питание включено на выходе и что розетка подключена к сети.
2. Проверьте электрический шнур и замените его, если он поврежден.
3. Испытайте блок питания и при необходимости отремонтируйте его.
4. Если беспроводное устройство или перезаряжаемые батареи работают значительно меньше времени между подзарядками, возможно, они изношены. Осмотрите их на наличие повреждений или утечек и замените при необходимости.

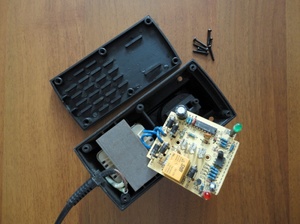

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента сложно найти новое зарядное устройство. В таких случаях может потребоваться модификация существующего или создание нового своими руками. Для свинцово-кислотных, Ni-Cd и Li-ion аккумуляторов понадобится схема зарядного устройства для шуруповёрта на 18 вольт. Ключевые характеристики этого универсального устройства:

1. Постоянное напряжение.
2. Автоматическое отключение при завершении зарядки.
3. Максимальный ток 5 ампер, что позволяет заряжать аккумуляторы в стандартном режиме.
4. Полная настройка режима в соответствии с характеристиками батареи.
5. Низкая стоимость изготовления.
6. Оптимальная схема, не требующая специальных компонентов — все детали стандартные и легко доступны.
7. Светодиодные индикаторы для отслеживания состояния зарядки и отключения.
8. Идеально подходит для использования в гараже и дома.

Это многофункциональное устройство обеспечивает постоянное напряжение в 5 ампер. Однако для зарядки с меньшим током может понадобиться дополнительная цепь постоянного тока между источником питания и зарядным устройством.

При глубокой зарядке аккумулятор может перегреваться, поэтому важно предусмотреть защиту с помощью автоматической схемы контроля температуры или вентилятора для охлаждения. Список компонентов для самостоятельного ремонта шуруповёрта:

1. Резисторы.
2. Конденсаторы.
3. Симисторы.
4. Стабилитроны.
5. Редуктор.

Ремонт зарядки шуруповерта 12v

Ремонт источников тока

Аккумуляторные батареи состоят из простых зарядных элементов и не содержат сложных компонентов. Для ремонта необходимо разобрать устройство и проверить наличие повреждений. Вам понадобятся следующие инструменты и материалы:

• Мультиметр.
• Отвёртка.
• Очиститель для электрических контактов.
• Изолента.

Иногда катушка беспроводной отвёртки может быть дефектной, что приводит к перегреву устройства. Это может вызвать расплавление изоляции, выход аккумуляторов из строя и сделать отвёртку непригодной для использования. Не всегда удаётся выявить неисправность при внешнем осмотре, поэтому потребуется разборка инструмента.

Порядок действий:

1. Отключите инструмент от электрической сети.
2. Очистите контакты между ручкой питания и зарядным устройством с помощью тряпки, наждачной бумаги или очистителя для электрических контактов.
3. Несколько раз подключите блок питания и проверьте его работоспособность.
4. Измерьте выход постоянного тока. Установите мультиметр на диапазон 25 DCV и подключите его к электрической сети.
5. Прикоснитесь зондами к соответствующим контактам (+ и -). Если показания равны нулю, поменяйте их местами.
6. Выходное значение DCV должно быть примерно равным или немного превышать номинальную мощность источника. Например, при 9 В постоянного тока прибор должен показывать не более 10 В.
7. Проверьте источник на выходе переменного тока. Установите мультиметр на диапазон 25 ACV и прикоснитесь зондами к контактам. Если показания отсутствуют, значит, трансформатор неисправен. Найдите замену с аналогичными характеристиками.
8. Проверьте аккумуляторную батарею. Полностью зарядите её и установите мультиметр на шкалу DCV, превышающую номинальную мощность батарейного блока.
9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме — и проведите измерение.
10. Если показания на 1 вольт ниже номинальной мощности, замените аккумулятор.

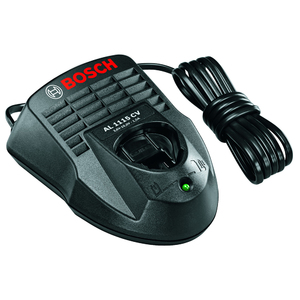

Ремонт зарядного устройства своими руками

Диагностика состояния электроинструмента

Горячие поверхности беспроводной отвертки и аккумулятора могут указывать на перегрев устройства. Перегрев возникает по двум причинам: внутренний дефект инструмента или неправильное его использование. Перед ремонтом проведите диагностику:

1. Проверьте источники питания — электрическую розетку. Существует три способа проверки. Во-первых, подключите к розетке другое устройство и убедитесь, что оно работает. Во-вторых, попробуйте подключить инструмент к другой розетке и посмотрите, заряжается ли аккумулятор. Наконец, проверьте индикаторы на инструменте, такие как свет или звук, чтобы удостовериться, что он получает электричество.
2. Оцените состояние аккумулятора. Проблема может заключаться не в нем, а в каком-либо отдельном элементе. Подключите аккумулятор к другому зарядному устройству и посмотрите, будет ли он заряжаться. Также можно заменить проблемный элемент в аккумуляторе.
3. Проверьте зарядное устройство на наличие видимых повреждений. Обратите внимание на контакты, соединяющиеся с выходами. Убедитесь, что они не согнуты и не сломаны.
4. Осмотрите металлические детали на наличие коррозии или ржавчины, что может свидетельствовать о попадании влаги. Если детали контактировали с жидкостью, это могло привести к короткому замыканию, мешающему работе аккумулятора.
5. Для диагностики зарядных устройств используйте вольтметр. Подсоедините его к зарядному устройству и проверьте контакты с помощью зондов. Убедитесь, что есть показания. Если их нет, поменяйте зонды и повторите попытку. Если показания по-прежнему отсутствуют, аккумулятор неисправен и требует замены.
6. Очистите контакты с помощью спирта и ватного тампона. Удалите коррозию с помощью тонкой наждачной бумаги. Перед подачей контрольного напряжения убедитесь, что спирт полностью высох, а электрические части не имеют влаги.

На рынке представлено множество производителей шуруповертов, среди которых выделяются бренды Интерскол, Bosch и Макита. Эти инструменты отличаются высокой прочностью и надежностью, однако некоторые детали могут изнашиваться. Например, если при нажатии на курок дрель не запускается, это может указывать на неисправность триггера (кнопки). Замена триггера — простая процедура. Перед началом ремонта обязательно извлеките аккумулятор, чтобы избежать травм при случайном включении механизма. Рассмотрим порядок замены триггера на примере зарядного устройства для шуруповерта Bosch:

1. Извлеките аккумулятор перед началом работы с дрелью. Отключите два зажима по бокам аккумулятора и выньте батарею. Поместите 12-вольтовый аккумулятор в безопасное место вдали от рабочей зоны. Установите инструмент на чистую ровную поверхность, направив винтовые отверстия вверх.
2. Найдите винт, соединяющий две половины корпуса на задней части батареи. Удалите его с помощью углового пинцета.
3. Вставьте пинцет в паз на внутренней стороне зажима. Другой рукой крепко удерживайте дрель и потяните вверх, пока зажим не отсоединится.
4. Найдите восемь винтов размером 5,5 мм на верхней стороне дрели.
5. Удалите каждый винт с помощью отвертки T8 и сложите их в безопасное место. После освобождения всех винтов аккуратно снимите корпус, чтобы получить доступ к двигателю и извлечь его.
6. Поместите палец под металлическую вкладку и осторожно поднимите её, чтобы освободить спусковой механизм. Аккуратно возьмите узел триггера и потяните вверх.
7. Отсоедините два провода, соединяющих двигатель с триггером, с помощью плоскогубцев.
8. Замените неисправный триггер.

Другие виды ремонта шуруповертов Bosch или других известных брендов требуют гораздо реже и лучше доверить специалистам сервисного центра.

Современные аккумуляторные шуруповерты достаточно надежны, поэтому случаи поломок моделей с напряжением 18 В встречаются редко. Литий-ионные аккумуляторы обеспечивают отличное время работы и низкую скорость саморазряда, благодаря чему инструменты с такими аккумуляторами находят широкое применение в быту.

Ремонт Зарядного Устройства для Шуруповерта

Замена поврежденных компонентов зарядного устройства

При ремонте зарядного устройства для шуруповёрта на 18 вольт одной из наиболее распространённых задач является замена поврежденных компонентов. Важно понимать, что зарядное устройство состоит из нескольких ключевых элементов, каждый из которых может выйти из строя по различным причинам, таким как перегрев, короткое замыкание или механические повреждения.

Первым шагом в процессе замены компонентов является диагностика. Для этого необходимо разобрать зарядное устройство, аккуратно сняв корпус. Обычно это требует отвертки с подходящей насечкой. После открытия устройства следует визуально осмотреть все компоненты на наличие видимых повреждений, таких как обгоревшие участки, трещины или вздутия. Особое внимание стоит уделить конденсаторам, диодам и трансформаторам, так как они чаще всего подвержены поломкам.

Если вы обнаружили поврежденные компоненты, следующим шагом будет их замена. Для этого необходимо определить тип и характеристики каждого элемента. Например, конденсаторы имеют свои номиналы по ёмкости и напряжению, которые должны быть точно соблюдены при замене. Для поиска аналогичных компонентов можно обратиться к технической документации устройства или использовать мультиметр для измерения параметров.

При замене компонентов важно соблюдать полярность, особенно в случае с конденсаторами и диодами. Неправильная установка может привести к повторному выходу устройства из строя. Рекомендуется использовать паяльник с тонким жалом и качественную припой, чтобы избежать перегрева и повреждения соседних компонентов.

После замены всех поврежденных элементов необходимо провести тестирование устройства. Для этого подключите зарядное устройство к аккумулятору и проверьте его работу. Убедитесь, что индикаторы заряда функционируют корректно, и нет перегрева. Если устройство работает стабильно, можно закрыть корпус и использовать зарядное устройство в дальнейшем.

Важно помнить, что если вы не уверены в своих силах или не имеете достаточного опыта в ремонте электроники, лучше обратиться к профессионалам. Неправильный ремонт может привести к более серьёзным повреждениям и даже создать опасность для здоровья.

Проверка и восстановление контактов

Перед тем как приступить к ремонту зарядного устройства для шуруповёрта на 18 вольт, важно провести тщательную проверку всех его компонентов, особенно контактов. Контакты являются ключевыми элементами, обеспечивающими передачу электрического тока от зарядного устройства к аккумулятору. Со временем они могут окисляться, загрязняться или повреждаться, что приводит к проблемам с зарядкой.

Первым шагом в проверке контактов является визуальный осмотр. Отключите зарядное устройство от сети и аккуратно откройте его корпус, если это возможно. Проверьте состояние контактов на наличие видимых повреждений, таких как трещины, обгорание или коррозия. Обратите внимание на наличие загрязнений, таких как пыль или грязь, которые могут препятствовать нормальному контакту.

Если вы заметили окисление или загрязнение, используйте изопропиловый спирт и мягкую щетку или ватный тампон для очистки контактов. Будьте осторожны, чтобы не повредить сами контакты. После очистки дайте им высохнуть, прежде чем собирать устройство обратно.

Если визуальный осмотр не выявил явных проблем, следующим шагом будет проверка электрического соединения. Для этого вам понадобится мультиметр. Установите его в режим измерения сопротивления (омметр) и проверьте сопротивление между контактами. Если сопротивление слишком высокое или равно бесконечности, это может указывать на плохой контакт или повреждение проводки.

Если вы обнаружили, что контакты действительно повреждены, их можно восстановить. В случае легкого окисления достаточно будет очистить их, как описано выше. Однако если контакты сильно повреждены, возможно, потребуется их замена. Для этого аккуратно отсоедините старые контакты и установите новые, следя за тем, чтобы они были правильно подключены. Убедитесь, что новые контакты соответствуют спецификациям оригинальных, чтобы избежать дальнейших проблем.

После завершения всех работ по восстановлению контактов, соберите зарядное устройство обратно и проведите тестирование. Подключите его к сети и проверьте, заряжается ли аккумулятор. Если зарядка проходит успешно, значит, проблема была решена. В противном случае стоит проверить другие компоненты устройства, такие как трансформатор или диоды, которые также могут быть причиной неисправности.

Советы по профилактике поломок зарядного устройства

Чтобы продлить срок службы зарядного устройства для шуруповёрта на 18 вольт и избежать его поломок, следует соблюдать несколько простых, но эффективных рекомендаций. Эти советы помогут не только сохранить работоспособность устройства, но и обеспечить безопасность во время его эксплуатации.

• Правильное хранение: Храните зарядное устройство в сухом и защищённом от пыли месте. Избегайте воздействия влаги и экстремальных температур, так как это может негативно сказаться на его работе.
• Регулярная проверка кабелей: Осматривайте кабели на наличие повреждений, таких как трещины или обнажённые провода. Повреждённые кабели могут привести к короткому замыканию или другим серьёзным проблемам.
• Избегайте перегрева: Не оставляйте зарядное устройство включённым на длительное время без необходимости. Перегрев может привести к выходу из строя внутренних компонентов. Если устройство становится слишком горячим, дайте ему остыть перед дальнейшим использованием.
• Используйте только оригинальные аккумуляторы: Использование неоригинальных или несовместимых аккумуляторов может привести к неправильной работе зарядного устройства и его поломке. Всегда следуйте рекомендациям производителя.
• Очистка от пыли: Регулярно очищайте зарядное устройство от пыли и грязи. Используйте мягкую щётку или сухую тряпку для удаления загрязнений с поверхности и вентиляционных отверстий.
• Не перегружайте устройство: Не пытайтесь заряжать более одного аккумулятора одновременно, если устройство не предназначено для этого. Перегрузка может привести к перегреву и повреждению зарядного устройства.
• Следите за временем зарядки: Не оставляйте аккумулятор на зарядке дольше, чем это рекомендовано производителем. Перезарядка может привести к его быстрому износу и снижению ёмкости.
• Регулярные проверки: Периодически проверяйте работоспособность зарядного устройства. Если вы заметили какие-либо необычные звуки, запахи или изменения в работе, немедленно прекратите использование и проведите диагностику.

Следуя этим простым рекомендациям, вы сможете значительно снизить риск поломки зарядного устройства для шуруповёрта и обеспечить его надёжную работу на протяжении долгого времени. Забота о вашем инструменте — это залог его долговечности и эффективности.
