Сверлильно-присадочный станок — это незаменимый инструмент для мебельщиков, позволяющий быстро и точно выполнять операции по сверлению и присадке деталей. В данной статье мы рассмотрим, как создать такой станок своими руками, используя доступные материалы, такие как доски, фанера и ДСП, а также электрическую дрель. Вы узнаете о назначении, преимуществах и недостатках самодельного оборудования, что поможет вам не только сэкономить средства, но и улучшить качество своей работы в мебельном производстве.

Назначение и виды оборудования

Основное предназначение сверлильного механизма агрегатного типа — точное размещение отверстий на заготовке, что критически важно для качества готового изделия. Присадочный станок обеспечивает аккуратное распределение отверстий и соблюдение их размерных характеристик. Любое отклонение от проектных данных может сделать невозможной сборку изделия. К преимуществам данного устройства относится возможность одновременного выполнения сверления, зенковки и цековки, при этом инструменты фиксируются в головке на нескольких шпинделях.

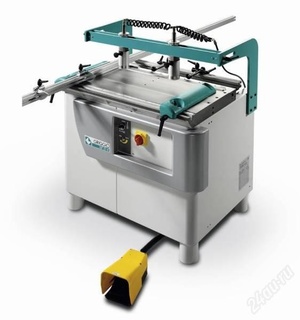

По конструктивным особенностям присадочные станки для мебели представлены в различных моделях:

• Универсальные.
• Специальные.
• Специализированные.

Универсальная конструкция данного устройства предназначена для обработки как сквозных, так и глухих отверстий — от удаления круглой «пробки» до обработки места среза с помощью фрезы или токарного ножа. Многофункциональное устройство подходит для серийного производства. Компактные версии универсальных станков также могут использоваться в частных мастерских.

https://youtube.com/watch?v=NvpABgyZsd4

самодельный присадочный станок

Универсальное устройство

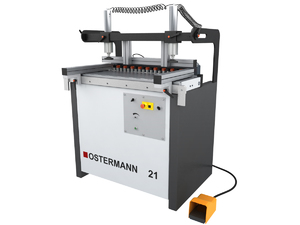

Универсальные сверлильно-присадочные машины оснащены автоматизированной системой управления, что позволяет им одновременно обрабатывать несколько точек и выполнять различные операции. Это оборудование более экономично, так как не требует ручного перемещения материалов или их транспортировки по конвейеру к специализированным агрегатам. Кроме того, оно нуждается в меньшем количестве обслуживающего персонала.

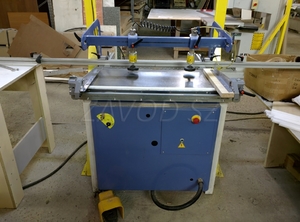

Сверлильно-присадочный станок в работе

Интересные факты

Вот несколько интересных фактов о сверлильно-присадочных станках для мебели, которые могут быть полезны для создания такого устройства своими руками:

1. Многофункциональность: Сверлильно-присадочные станки могут выполнять не только сверление, но и фрезерование, что позволяет создавать различные соединения и детали мебели. Это делает их незаменимыми для мебельщиков, так как они могут значительно ускорить процесс производства и повысить точность.

2. Простота конструкции: Многие мастера создают сверлильно-присадочные станки своими руками, используя доступные материалы, такие как фанера, профильные трубы и стандартные электрические дрели. Это позволяет не только сэкономить деньги, но и адаптировать станок под свои конкретные нужды и задачи.

3. Точность и повторяемость: Одним из ключевых преимуществ самодельных сверлильно-присадочных станков является возможность настройки и калибровки под конкретные размеры и типы соединений. Это позволяет достигать высокой точности и повторяемости в производстве мебели, что особенно важно при массовом изготовлении или создании сложных конструкций.

Специальные механизмы

Специальные функциональные механизмы предназначены для обработки заготовок из определенных материалов. Оборудование различается по конструктивным особенностям и функциональным возможностям траверс или шпинделей. Классификация приспособлений также зависит от модели:

• Полуавтоматические;
• Позиционные;
• С числовым программным управлением (ЧПУ);
• Петельные.

присадочный станок

Как сделать станок своими руками

Создать портативный присадочный станок для мебели своими руками вполне реально в домашних условиях, используя фанеру, крепежные элементы и стойку для дрели. В качестве стойки подойдет любая металлическая конструкция. Для основания потребуется лист фанеры или ДСП, а также саморезы, болты и гайки-барашки.

Первый шаг в сборке — подготовка деревянного основания. В левом углу основания просверлите отверстие для фиксирующего болта. В правом углу вырежьте паз для болта, который будет регулировать высоту подъема рабочих элементов станка. В центральной части основания сделайте отверстие для сверла. Саморезы будут использоваться как крепежные элементы для дрели.

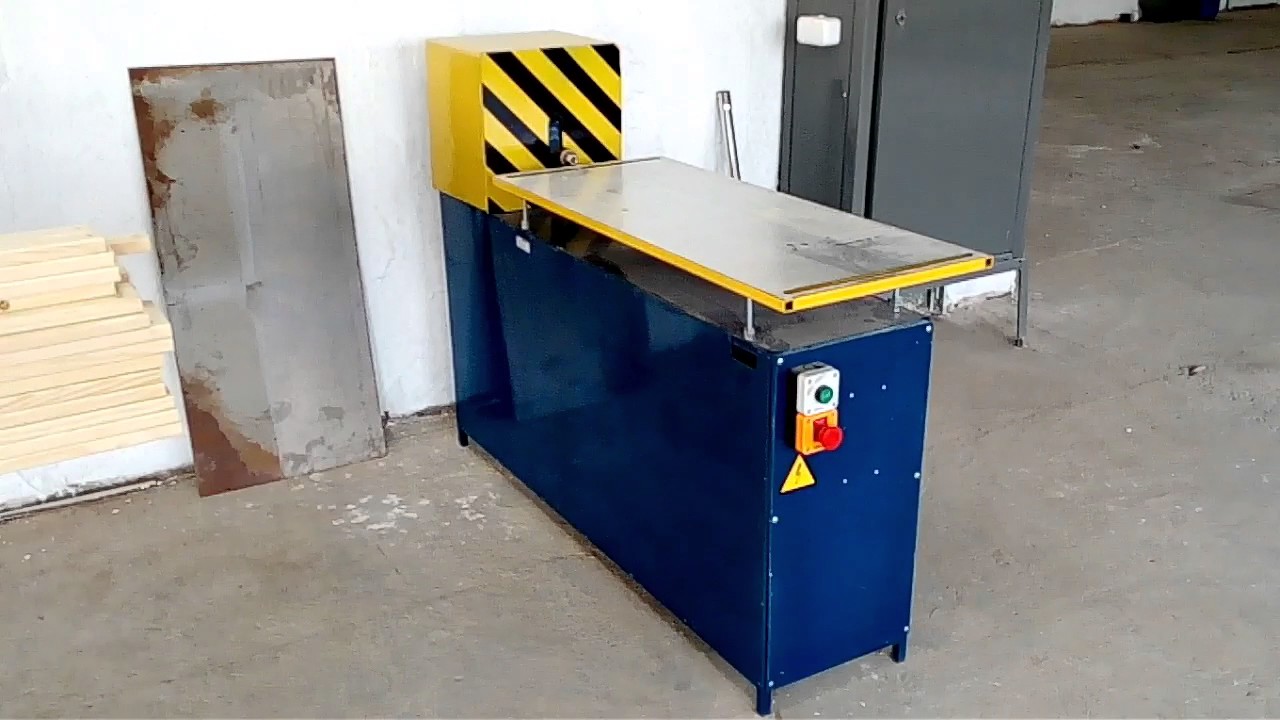

Сверлильно присадочный станок своими руками

Недостатки самодельного устройства

Основным недостатком самодельного сверлильно-присадочного станка, созданного из доступных материалов, является ограничение в использовании только одного типа режущего инструмента и необходимость ручной разметки отверстий. Тем не менее, при минимальных финансовых и материальных вложениях такой станок для мебели может долго функционировать, потребляя при этом небольшое количество электроэнергии и не представляя опасности при соблюдении правил личной безопасности пользователем.

Ручной присадочный фрезер Mafell DD 40 G MidiMAX. Отличный инструмент!

Создание простого агрегата

Компактный агрегат, собранный самостоятельно из недорогой дрели, имеет ограниченную мощность и не предназначен для производственных условий. Наиболее эффективными являются устройства с одной или несколькими многошпиндельными головками. Во время работы заготовка фиксируется на столе с помощью пневматических зажимов.

После включения агрегата рабочий узел перемещается к начальной точке заготовки и сверлит отверстие глубиной от 40 до 90 мм со скоростью 50−100 см/мин. По завершении сверления головка автоматически возвращается в исходное положение. Функциональность присадочного станкаVitap обеспечивается поворотом головки на 90 градусов, что позволяет создавать пазы и обрабатывать края отверстий. Для улучшения качества работы в столешнице предусмотрены специальные щели для размещения режущих инструментов.

Присадочний станок.Частина2. Сверління шафи-купе.

Изготовление сверла

К особому виду оборудования относится станок для изготовления сверл, предназначенных для обработки древесины. Высококачественный инструмент можно создать только с использованием промышленного оборудования, в состав которого входят:

• Оборудование с числовым программным управлением.
• Плавильная печь.
• Устройство для вращения заготовок.
• Водяная емкость.
• Оборудование для резки заготовок.
• Наковальня.
• Заточной аппарат.
• Ленточный конвейер.

Для производства сверл используется стальной прокат особой марки круглого сечения. После резки прутка его части помещаются в плавильную печь. Разогретая заготовка подается в устройство для вращения и транспортировки, а затем на оборудование с числовым программным управлением для формирования винтовой канавки. Готовое сверло помещается в водяную емкость для закалки, а затем с помощью ленточного конвейера доставляется в заточной аппарат для обработки режущей кромки. Производительность агрегата настраивается в зависимости от типа стали.

САМОДЕЛЬНЫЙ СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ СТАНОК.

Выбор материалов для конструкции

При создании сверлильно-присадочного станка для мебели своими руками важным этапом является выбор материалов для конструкции. Правильный выбор материалов не только обеспечит долговечность и надежность устройства, но и повлияет на его функциональность и точность работы.

Первым делом стоит определиться с основными компонентами станка. Для каркаса лучше всего использовать металлические профили или древесину. Металлические профили обеспечивают высокую прочность и устойчивость к деформациям, что особенно важно при работе с тяжелыми заготовками. Древесина, в свою очередь, является более доступным и легким материалом, но требует более тщательной обработки и укрепления.

Для рабочей поверхности станка рекомендуется использовать МДФ или фанеру. Эти материалы обладают хорошей прочностью и устойчивостью к механическим повреждениям. Кроме того, они легко обрабатываются и позволяют создать гладкую поверхность, что важно для точности сверления.

Не менее важным элементом является система крепления заготовок. Для этого можно использовать пневматические зажимы или механические струбцины. Пневматические зажимы обеспечивают быструю и надежную фиксацию, однако требуют наличия компрессора. Механические струбцины более доступны и просты в использовании, но могут занимать больше времени на установку.

Для сверлильного узла необходимо выбрать качественное сверло, которое будет соответствовать типу обрабатываемого материала. Для работы с древесиной подойдут сверла с острым кончиком, которые обеспечивают чистый срез и минимизируют риск сколов. Также стоит обратить внимание на электродвигатель, который должен быть мощным и надежным, чтобы обеспечить стабильную работу станка.

Не забудьте про систему управления. Для простоты использования можно установить механический переключатель или электронный контроллер, который позволит регулировать скорость вращения сверла. Это особенно важно при работе с различными материалами, так как разные виды древесины требуют разных режимов сверления.

В заключение, выбор материалов для сверлильно-присадочного станка – это ключевой этап, который определяет его эффективность и долговечность. Подходите к этому процессу внимательно, учитывая все аспекты, и ваш станок прослужит вам долго и качественно.

Металлические и пластиковые компоненты

При создании сверлильно-присадочного станка для мебели своими руками важно правильно выбрать и использовать металлические и пластиковые компоненты. Эти материалы играют ключевую роль в обеспечении прочности, надежности и долговечности конструкции.

Металлические компоненты

Металлические детали обеспечивают основную жесткость и устойчивость станка. Наиболее распространенными материалами для изготовления таких компонентов являются сталь и алюминий. Сталь, благодаря своей высокой прочности, идеально подходит для создания каркаса станка. Однако она может быть тяжелой, поэтому для уменьшения веса можно использовать алюминий, который также обладает хорошими механическими свойствами и коррозионной стойкостью.

При выборе металлических компонентов стоит обратить внимание на следующие элементы:

• Рама станка: Рама должна быть выполнена из прочного профиля, например, квадратной или прямоугольной трубы. Это обеспечит необходимую жесткость конструкции.
• Опоры: Опоры могут быть выполнены из стальных уголков или труб, которые обеспечивают устойчивость станка на рабочей поверхности.
• Механизмы регулировки: Для обеспечения точности сверления необходимо использовать металлические механизмы, такие как винтовые пары и направляющие, которые позволят точно настраивать высоту и угол сверления.

Пластиковые компоненты

Пластиковые детали могут использоваться для создания различных элементов, которые не требуют высокой прочности, но должны быть легкими и устойчивыми к износу. Пластик также может использоваться для создания защитных элементов и направляющих. Наиболее подходящими материалами являются ABS-пластик и ПВХ.

Важные пластиковые компоненты включают:

• Защитные кожухи: Они защищают пользователя от случайных травм и предотвращают попадание стружки в механизмы станка.
• Направляющие: Пластиковые направляющие могут использоваться для обеспечения плавного движения деталей, что особенно важно при выполнении точных операций.
• Крепежные элементы: Пластиковые гайки и шайбы могут использоваться для соединения различных частей конструкции, обеспечивая легкость в сборке и разборке станка.

При выборе компонентов для сверлильно-присадочного станка важно учитывать не только их прочность и устойчивость к нагрузкам, но и совместимость с другими элементами конструкции. Правильное сочетание металлических и пластиковых компонентов позволит создать надежный и эффективный инструмент для работы с мебелью.

Электрические элементы и их характеристики

При создании сверлильно-присадочного станка для мебели важным аспектом является выбор и использование электрических элементов, которые обеспечивают его функциональность и эффективность. В этом разделе мы рассмотрим основные электрические компоненты, их характеристики и влияние на работу станка.

1. Электродвигатель

Электродвигатель является сердцем сверлильно-присадочного станка. Он отвечает за вращение сверла и, следовательно, за выполнение основных операций. Для домашнего станка рекомендуется использовать асинхронный или коллекторный двигатель мощностью от 500 до 1500 Вт. Асинхронные двигатели более надежны и долговечны, но коллекторные обеспечивают более высокие обороты и лучше подходят для мелких работ.

2. Регулятор скорости

Регулятор скорости позволяет изменять число оборотов двигателя в зависимости от типа обрабатываемого материала и диаметра сверла. Это особенно важно при работе с различными породами древесины, так как разные материалы требуют разных режимов сверления. Регуляторы могут быть как механическими, так и электронными. Электронные регуляторы более точные и удобные в использовании.

3. Питание

Станок должен быть подключен к источнику питания, который соответствует требованиям выбранного электродвигателя. Обычно это 220 В для бытовых моделей. Важно также предусмотреть защиту от перегрузок и короткого замыкания, что можно сделать с помощью автоматических выключателей или предохранителей.

4. Кнопка включения/выключения

Кнопка управления должна быть удобной и надежной. Рекомендуется использовать кнопку с защитой от случайного включения, чтобы избежать травм и повреждений. Также можно установить кнопку с функцией блокировки, что особенно полезно при работе с детьми или в условиях, где требуется повышенная безопасность.

5. Освещение

Дополнительное освещение рабочего места значительно улучшает видимость и точность работы. Установка светодиодной лампы в зоне сверления позволит избежать ошибок и повысит комфорт при работе. Светодиоды потребляют меньше энергии и имеют длительный срок службы.

6. Системы охлаждения

При длительной работе сверло может перегреваться, что негативно сказывается на качестве сверления и сроке службы инструмента. Для предотвращения перегрева можно установить систему охлаждения, которая будет подавать воздух или жидкость на зону сверления. Это особенно актуально при работе с твердыми материалами.

Выбор и правильная установка электрических элементов являются ключевыми факторами, которые влияют на производительность и безопасность сверлильно-присадочного станка. Уделите внимание каждому компоненту, чтобы создать надежный и эффективный инструмент для работы с мебелью.

Тестирование и настройка станка

После завершения сборки сверлильно-присадочного станка для мебели, крайне важно провести его тестирование и настройку. Это позволит убедиться в правильности работы устройства и его готовности к выполнению задач по обработке древесины. В данном разделе мы рассмотрим основные этапы тестирования и настройки станка.

1. Проверка механических узлов

Первым шагом в тестировании является проверка всех механических узлов станка. Убедитесь, что все детали собраны правильно, и нет никаких люфтов или заеданий. Проверьте:

• Состояние направляющих и их смазку;
• Работу подъемного механизма;
• Наличие и правильность установки всех крепежных элементов;
• Отсутствие механических повреждений на корпусе и рабочих элементах.

2. Настройка глубины сверления

Настройка глубины сверления – один из ключевых моментов, который влияет на качество готовых изделий. Для этого:

1. Установите сверло в патрон и зафиксируйте его.
2. С помощью глубиномера или линейки определите необходимую глубину сверления.
3. Отрегулируйте ограничитель глубины, если он предусмотрен конструкцией станка.
4. Проведите пробное сверление в отходах древесины, чтобы убедиться в правильности настройки.

3. Настройка угла наклона

Если ваш станок позволяет регулировать угол наклона, настройте его в соответствии с требованиями проекта. Для этого:

• Используйте угломер для точной настройки угла;
• Закрепите угол в фиксированном положении;
• Проверьте угол на пробном образце, чтобы убедиться в его точности.

4. Тестирование на различных материалах

После настройки станка проведите тестирование на различных материалах, чтобы оценить его производительность и качество обработки. Используйте разные виды древесины, чтобы выявить возможные проблемы:

• Пробное сверление в мягкой древесине (например, сосна);
• Пробное сверление в твердой древесине (например, дуб);
• Проверка на наличие сколов и заусенцев на краях отверстий.

5. Корректировка параметров

На основании результатов тестирования может потребоваться корректировка параметров работы станка. Обратите внимание на:

• Скорость вращения сверла;
• Скорость подачи материала;
• Использование охлаждающих жидкостей или смазок, если это необходимо.

6. Финальная проверка

После всех настроек и тестов проведите финальную проверку станка. Убедитесь, что все элементы работают корректно, и станок готов к полноценной эксплуатации. Проверьте:

• Работу всех переключателей и кнопок;
• Отсутствие посторонних шумов во время работы;
• Стабильность работы при различных нагрузках.

Тщательное тестирование и настройка сверлильно-присадочного станка – залог успешной работы и высокого качества производимых изделий. Не пренебрегайте этими этапами, чтобы избежать проблем в будущем и обеспечить безопасность при работе с инструментом.

Проверка точности сверления

Проверка точности сверления является одним из ключевых этапов в процессе создания сверлильно-присадочного станка для мебели. Даже незначительные отклонения могут привести к несоответствию деталей, что в свою очередь повлияет на качество и долговечность готового изделия. В этом разделе мы рассмотрим несколько методов и инструментов, которые помогут обеспечить высокую точность сверления.

Первым шагом в проверке точности сверления является выбор подходящего сверла. Сверла должны быть острыми и соответствовать материалу, с которым вы работаете. Для древесины лучше всего подходят спиральные сверла, которые обеспечивают чистый и аккуратный срез. Также стоит обратить внимание на диаметр сверла, который должен соответствовать размеру крепежных элементов.

Следующим важным аспектом является настройка сверлильного станка. Перед началом работы необходимо убедиться, что все элементы станка правильно установлены и зафиксированы. Проверьте, что сверло установлено перпендикулярно к поверхности заготовки. Для этого можно использовать угольник или уровень. Неправильная установка сверла может привести к перекосу отверстий и затруднить дальнейшую сборку.

После настройки станка рекомендуется провести тестовое сверление на обрезках материала. Это поможет выявить возможные ошибки в настройках и даст возможность оценить качество сверления. Обратите внимание на глубину отверстий и их расположение. Если тестовые отверстия получились неаккуратными или с отклонениями, стоит еще раз проверить настройки и, при необходимости, внести коррективы.

Также важно учитывать, что точность сверления может зависеть от скорости вращения сверла. Слишком высокая скорость может привести к перегреву и повреждению сверла, а слишком низкая — к заеданию. Рекомендуется использовать среднюю скорость и при необходимости регулировать её в зависимости от материала.

Не забывайте о необходимости использования направляющих. Они помогут обеспечить правильное расположение сверла и предотвратят его смещение во время работы. Направляющие могут быть изготовлены из дерева или металла и должны быть надежно закреплены на заготовке.

В заключение, проверка точности сверления — это многоступенчатый процесс, который требует внимательности и аккуратности. Следуя приведенным рекомендациям, вы сможете значительно повысить качество своих изделий и избежать распространенных ошибок, связанных с неправильным сверлением.

Регулировка скорости и глубины сверления

Регулировка скорости и глубины сверления является одним из ключевых аспектов при создании сверлильно-присадочного станка для мебели своими руками. Правильная настройка этих параметров позволяет добиться высокой точности и качества работы, а также продлить срок службы инструмента.

Для начала, необходимо понимать, что скорость сверления зависит от типа материала, с которым вы работаете. Например, для древесины рекомендуется использовать более высокую скорость, тогда как для более твердых материалов, таких как МДФ или фанера, может потребоваться снижение скорости. Важно также учитывать диаметр сверла: чем больше диаметр, тем ниже должна быть скорость вращения.

Для регулировки скорости можно использовать различные методы. Один из самых простых способов — это установка на станок электродвигателя с переменной частотой. Такие двигатели позволяют точно настраивать скорость вращения в зависимости от требований конкретной задачи. Если вы используете стандартный электродвигатель, можно установить на него реостат или использовать трансформатор для изменения напряжения, что также позволит регулировать скорость.

Что касается глубины сверления, то здесь важно иметь возможность точно настраивать этот параметр. Для этого можно использовать ограничитель глубины, который устанавливается на сверлильный патрон или на сам станок. Ограничитель может быть выполнен в виде простого механического устройства, которое фиксируется на нужной глубине, или в виде более сложной системы с использованием датчиков и электроники.

При настройке глубины сверления также стоит учитывать тип используемого сверла. Например, для сверл с фиксированной длиной необходимо точно установить ограничитель, чтобы избежать пробивания материала. В случае использования сверл с регулируемой длиной, таких как фрезы, можно настроить глубину непосредственно на самом инструменте.

Кроме того, важно помнить о том, что при работе с различными материалами могут возникать различные нагрузки на сверло. Поэтому рекомендуется периодически проверять состояние сверла и при необходимости заменять его, чтобы избежать повреждения как материала, так и самого инструмента.

В заключение, правильная регулировка скорости и глубины сверления — это залог успешной работы сверлильно-присадочного станка. Уделив внимание этим аспектам, вы сможете значительно улучшить качество своей работы и повысить эффективность производства мебели.
