Ручная таль – это незаменимый инструмент в арсенале любого строителя или домашнего мастера, позволяющий легко поднимать и перемещать тяжелые грузы. В этой статье мы подробно рассмотрим, как работает этот грузоподъемный механизм, и поделимся пошаговой инструкцией по созданию своей собственной тали, которая не уступает коммерческим моделям. Вы узнаете, как правильно использовать таль для повышения эффективности работы на стройке и в быту, а также получите доступ к видео-уроку, который поможет вам освоить все тонкости процесса.

Как устроена таль с ручным приводом?

Таль — это устройство для подъема и перемещения грузов, работающее на ручном или электрическом приводе, причем чаще используется электрический вариант. Механизм предназначен для поднятия, опускания и перемещения различных предметов. Грузоподъемность таких устройств может достигать 10 тонн, а высота подъема — до 12 метров, что впечатляет для механизма с ручным управлением.

С учетом этих характеристик, тали идеально подходят для перемещения тяжелых товаров, таких как газовые плиты, холодильники, морозильные камеры и стиральные машины. Работники торговли часто используют их для размещения товаров на полках. Ручные тали незаменимы в строительстве и ремонте, где необходимо поднимать строительные материалы и инструменты.

Стандартная ручная цепная таль состоит из нескольких ключевых компонентов: цепного полиспаста с подвижными и неподвижными блоками, двухступенчатого цилиндрического редуктора с ручным приводом, выходного вала, специализированного дискового тормоза, дополнительной системы для торможения груза и блочной подвески с крючком. Принцип работы устройства основан на использовании тяговых и грузовых цепей с круглыми звеньями. Существует несколько основных типов ручных талей: шестеренчатые и рычажные.

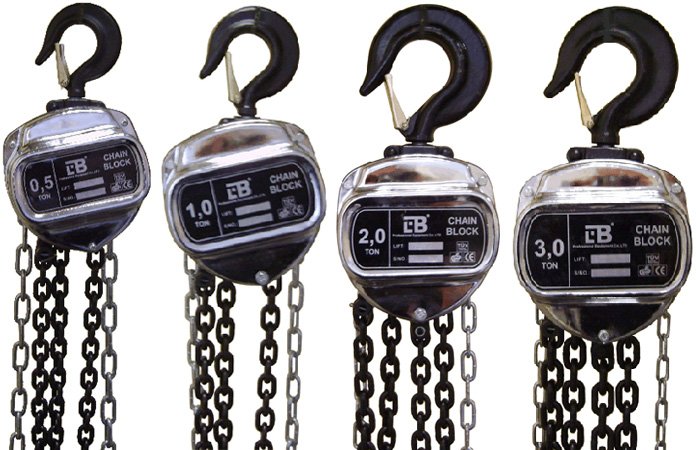

Как работает ручная цепная таль

Шестеренчатые ручные тали – оправдана ли популярность?

Основным достоинством данного типа талей является простота конструкции и высокая надежность. Они незаменимы в строительстве, горнодобывающей отрасли, сельском хозяйстве, на предприятиях топливно-энергетического сектора и многих других сферах. Эти устройства можно использовать как в закрытых помещениях, так и на открытом воздухе, даже без электропитания. Более того, такие тали безопасны в эксплуатации, просты в использовании, а их механизмы долговечны.

Шестеренчатые тали предназначены для работы с тяжелыми грузами весом от 0,5 до 10 тонн и могут поднимать их на высоту до 12 метров. Специальная грузовая цепь с крюком рассчитана на такие нагрузки, а дополнительная приводная цепь обеспечивает плавное движение и легкость перемещения грузов. Управление тали осуществляется с земли. Процесс начинается с приводной цепи, которая представляет собой стационарный механизм для подъема или спуска грузов с высоких полок.

Для перемещения грузов с помощью тали в помещениях устанавливаются монорельсы. Эти стационарные устройства обычно применяются, когда нет необходимости в частом перемещении и подъеме грузов. Они не предназначены для выполнения больших объемов работы, а скорость их перемещения довольно низкая, что следует учитывать при выборе инструмента. Однако, если требуется поднимать хрупкие товары или предметы, такие тали являются оптимальным решением. Теперь стоит обсудить конкурентную модель.

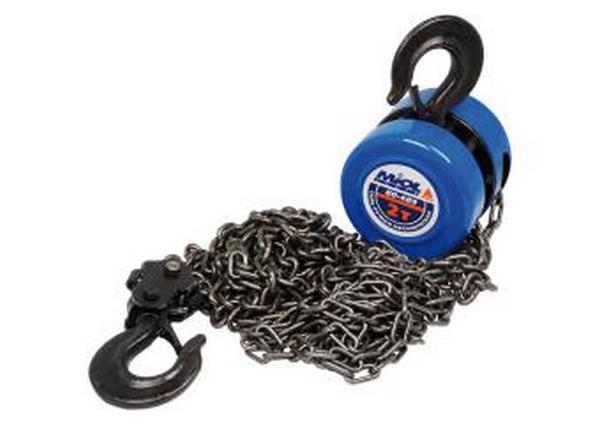

Таль ручная шестеренная СВ-360

Интересные факты

Вот несколько интересных фактов о ручной тали и её использовании:

1. Принцип механического преимущества: Ручная таль использует принцип механического преимущества, позволяя человеку поднимать тяжелые грузы с минимальными усилиями. Это достигается за счет системы блоков и тросов, что делает её незаменимым инструментом в строительстве и грузоперевозках. С помощью тали можно поднять груз, который в несколько раз превышает силу, которую может приложить человек.

2. Историческое значение: Ручные тали имеют долгую историю и использовались еще в древности. Археологи находят доказательства их применения в строительстве пирамид в Египте и других крупных сооружений. Это показывает, как человечество с давних времен искало способы облегчить физический труд и повысить эффективность работы.

3. Современные технологии: Несмотря на развитие электрических и гидравлических подъемников, ручные тали остаются популярными благодаря своей простоте, надежности и возможности использования в условиях, где нет доступа к электричеству. Они также легки в обслуживании и могут использоваться в самых различных сферах, от домашнего хозяйства до промышленности.

Эти факты подчеркивают, как ручная таль позволяет людям чувствовать себя «титанами», преодолевая физические ограничения и выполняя задачи, которые кажутся невозможными без помощи технологий.

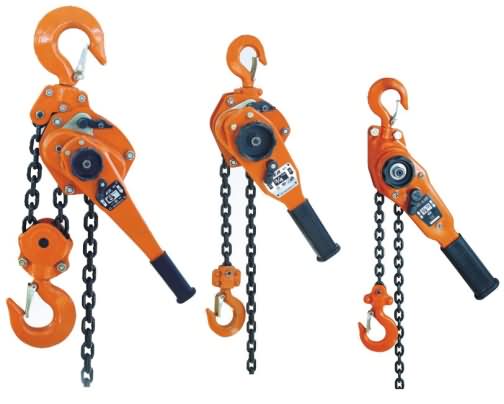

Рычажная таль – выгодная физика грузоподъемности

Этот тип талей предназначен для работы с небольшими грузами весом до 5 тонн. Они позволяют поднимать грузы на высоту, сопоставимую с ростом человека, в зависимости от конструкции устройства. Подъем, опускание и перемещение груза осуществляется с помощью рычага, встроенного в корпус. Управляет талью оператор, находящийся рядом с устройством. Такие модели отлично подходят для натяжения тросов и подъема грузов. Поскольку они не предназначены для интенсивного использования, их часто применяют коммунальные службы.

Тали необходимы, когда требуется натянуть кабели или установить трубы на дне траншей, а также для монтажа люков. С их помощью лесники выкорчевывают пни, а работники промышленности устанавливают тяжелое оборудование в производственных помещениях. Часто их используют для приподнимания груза, чтобы затем с ним работать, как домкрат. Это может быть связано с различными ремонтными работами, например, в автомастерских. Для упрощения работы с рычажными талями их часто дополняют специальными тележками.

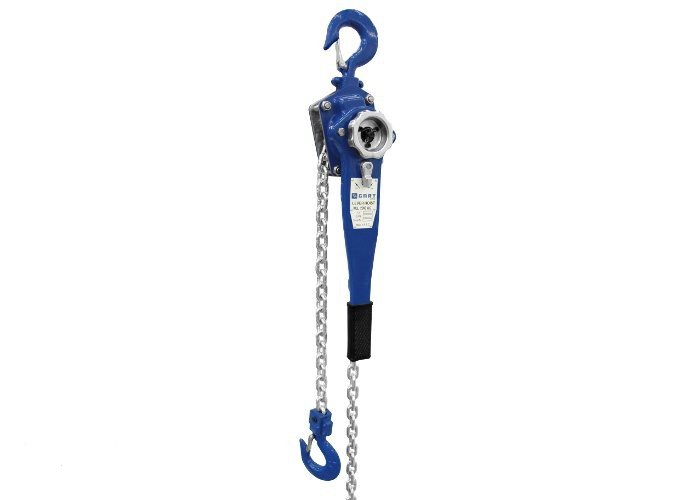

Таль ручная рычажная, LB-ll

Червячные тали – компактный силач

Помимо основных типов ручных талей, существуют и другие их разновидности. В последние годы популярность приобрели червячные тали. Их устанавливают как стационарно, так и используют в виде передвижной «кошки». Это удобно для горизонтального перемещения грузов, так как такие тали могут перемещаться по двутавровым балкам. Существует множество моделей этого оборудования, предназначенных для подъема, удержания и перемещения грузов. Все операции выполняются по специальному подвесному пути из двутаврового профиля.

Преимущества червячных талей заключаются в их способности работать в помещениях с ограниченной площадью, а также в том, что расстояние между балками и грузами может быть минимальным. Эти тали также подходят для использования на открытом воздухе.

У червячных талей есть свои особенности, например, поворотный кожух, который позволяет конструкции вращаться на 360 градусов. Это обеспечивает управление процессом с любого места, что позволяет поднимать и опускать груз в любом положении. Такой подход повышает безопасность, так как оператор может находиться сбоку от талей и груза во время работы. Кроме того, данный тип талей отличается высокой надежностью, износостойкостью и низким нагревом тормоза. Все эти характеристики делают их малошумными и удобными в использовании. Благодаря небольшой высоте конструкции, работать с этим оборудованием можно в ограниченных пространствах и в вертикальных положениях.

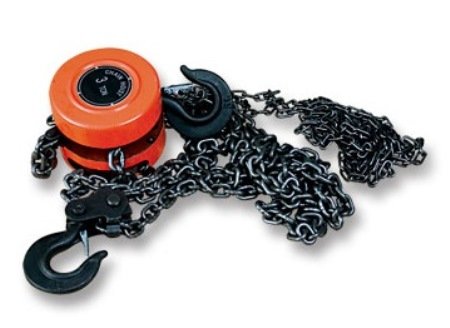

Цепная таль JET SMHX-1.0T-3.0m

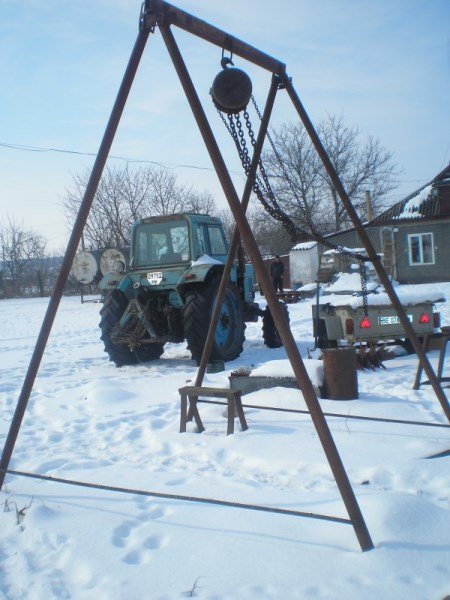

Самодельная ручная таль – бесплатный помощник в хозяйстве

В домашних условиях часто возникает необходимость в проведении ремонтных работ, что требует поднятия различных инструментов и материалов. Приобретение ручной тали может быть затратным, а времени на это часто не хватает. В таких случаях стоит рассмотреть возможность создания тали своими руками.

Как сделать ручную таль — пошаговая схема

Шаг 1: Инструменты

Сначала соберите все необходимые материалы. Вам понадобятся три опорные стойки длиной около 4 метров и диаметром примерно 12 см, металлический прут диаметром 12 см с резьбой на одном конце, несколько шайб и гаек М12, а также металлическая цепь.

Шаг 2: Монтаж узлов

Сначала просверлите отверстия в каждой стойке-жерди. Через эти отверстия будет проходить прут с резьбой на концах. На эти концы надеваются шайбы, а затем накручиваются гайки, которые предотвращают расхождение стоек. Далее закрепите цепь по бокам на средней жерди, используя отверстия. Цепь должна немного провисать, на нее устанавливается блок с тросом, который проходит вдоль средней стойки и фиксируется внизу.

Шаг 3: Активация

Стойки устанавливаем на земле под углом 120 градусов. Затем поднимаем их за соединительные узлы и формируем треногу. Поочередно перемещаем каждую стойку к центру конструкции, чтобы задать нужную высоту тали и конуса треноги. Груз, который нужно поднять, прикрепляем к тросу и, вращая редуктор, отрываем его от поверхности.

С помощью такого устройства можно легко поднять токарные станки или заменить тракторный двигатель. Одно из главных преимуществ талей — возможность работы в одиночку. Высота стоек и самих талей может достигать около 5 метров. Эти инструменты просто собираются и убираются на хранение в гараже. Они быстро разбираются и удобно транспортируются. Для их изготовления не нужны специальные детали, и если вы приложите немного усилий, в вашем доме появится необходимое устройство.

Карманная таль

Безопасность при работе с ручной талью

Работа с ручной талью требует особого внимания к вопросам безопасности, так как неправильное использование этого устройства может привести к серьезным травмам и авариям. Прежде всего, необходимо ознакомиться с инструкцией по эксплуатации, которая прилагается к каждому устройству. В ней содержатся важные рекомендации по безопасной эксплуатации, а также информация о допустимых нагрузках и правилах обслуживания.

Перед началом работы следует провести визуальный осмотр тали. Убедитесь, что все компоненты, такие как цепи, крюки и механизмы, находятся в исправном состоянии. Обратите внимание на наличие трещин, износа или коррозии. Если вы заметили какие-либо повреждения, не используйте таль до их устранения.

Важно также правильно оценить вес груза, который вы собираетесь поднимать. Превышение допустимой нагрузки может привести к поломке устройства и, как следствие, к несчастному случаю. Используйте специальные весы для точного измерения массы груза, если это необходимо.

При работе с ручной талью необходимо соблюдать правильную технику подъема. Убедитесь, что груз надежно закреплен, и используйте только сертифицированные стропы и цепи. Не допускайте нахождения людей под поднимаемым грузом, так как это создает опасность для их жизни. Также избегайте резких движений и рывков при подъеме и опускании груза, чтобы минимизировать риск падения.

Не забывайте о необходимости использования средств индивидуальной защиты. Защитные каски, перчатки и обувь помогут снизить риск получения травм в случае аварии. Если вы работаете в команде, обязательно установите четкие сигналы для координации действий, чтобы избежать недоразумений и обеспечить безопасность всех участников процесса.

Наконец, после завершения работы с ручной талью, проведите ее техническое обслуживание. Очистите устройство от загрязнений, проверьте все механизмы и при необходимости смазать их. Регулярное обслуживание поможет продлить срок службы тали и обеспечить ее безопасную эксплуатацию в будущем.

Обслуживание и уход за ручной талью

Ручная таль – это не только полезный инструмент для подъема и перемещения тяжелых грузов, но и устройство, требующее регулярного обслуживания и ухода для обеспечения его надежной и безопасной работы. Правильное обслуживание ручной тали поможет продлить срок службы устройства и предотвратить возможные аварии.

Первым шагом в уходе за ручной талью является регулярная проверка всех ее компонентов. Это включает в себя осмотр цепей, тросов, блоков и других элементов на наличие износа, повреждений или коррозии. Обратите внимание на наличие трещин, сколов или других дефектов, которые могут повлиять на безопасность использования тали. Если вы заметили какие-либо проблемы, рекомендуется немедленно заменить поврежденные детали.

Следующим важным аспектом является смазка движущихся частей. Для этого используйте специальные смазочные материалы, рекомендованные производителем. Смазка помогает уменьшить трение, что, в свою очередь, снижает износ и повышает эффективность работы устройства. Не забывайте смазывать не только цепи и тросы, но и подшипники, а также другие механизмы, которые могут требовать ухода.

Также стоит обратить внимание на чистоту устройства. Пыль, грязь и другие загрязнения могут негативно сказаться на работе тали. Регулярно очищайте ее от загрязнений, используя мягкие щетки и специальные чистящие средства. Это поможет предотвратить коррозию и другие проблемы, связанные с накоплением грязи.

Не менее важным является правильное хранение ручной тали. Если вы не планируете использовать устройство в течение длительного времени, храните его в сухом и защищенном от влаги месте. Это поможет избежать коррозии и других повреждений, связанных с воздействием окружающей среды.

Кроме того, рекомендуется проводить периодическую проверку работоспособности тали. Это можно сделать, поднимая и опуская груз, чтобы убедиться, что устройство функционирует должным образом. Если вы заметили какие-либо необычные звуки или затруднения в работе, немедленно остановите использование и проведите диагностику.

Наконец, важно следовать рекомендациям производителя по эксплуатации и обслуживанию ручной тали. В инструкциях обычно содержатся важные советы и предостережения, которые помогут вам избежать ошибок и обеспечить безопасность при работе с устройством.

Соблюдение всех этих рекомендаций позволит вам не только продлить срок службы вашей ручной тали, но и обеспечить безопасность при ее использовании, что в конечном итоге поможет вам почувствовать себя настоящим титаном в мире тяжелых грузов.

Применение ручной тали в различных сферах

Ручная таль – это универсальный инструмент, который находит свое применение в самых различных отраслях. Она представляет собой механическое устройство, предназначенное для подъема и перемещения тяжелых грузов с помощью ручного усилия. Рассмотрим подробнее, где и как используется этот полезный инструмент.

Строительство: В строительной отрасли ручные тали применяются для подъема строительных материалов, таких как кирпичи, блоки, балки и другие тяжелые предметы. Они позволяют рабочим безопасно и эффективно поднимать грузы на высоту, что особенно важно при возведении многоэтажных зданий. Ручные тали могут использоваться как на открытых строительных площадках, так и в закрытых помещениях, где доступ к электричеству может быть ограничен.

Промышленность: В производственных цехах и на заводах ручные тали используются для перемещения тяжелых деталей и комплектующих. Они помогают оптимизировать производственные процессы, позволяя работникам быстро и безопасно поднимать и перемещать грузы. Это особенно актуально на сборочных линиях, где требуется высокая скорость и точность.

Складское хозяйство: На складах ручные тали играют важную роль в организации логистики. Они позволяют эффективно управлять запасами, поднимая и перемещая паллеты с товарами. Использование ручной тали помогает снизить риск травм среди работников, так как они могут поднимать тяжелые грузы без необходимости применять чрезмерные физические усилия.

Автомобильная отрасль: В автосервисах и на станциях технического обслуживания ручные тали используются для подъема двигателей, трансмиссий и других тяжелых компонентов автомобилей. Это позволяет механикам выполнять ремонтные работы более эффективно и безопасно, минимизируя риск повреждения автомобиля и травмирования работников.

Сельское хозяйство: В аграрном секторе ручные тали могут использоваться для подъема и перемещения различных сельскохозяйственных грузов, таких как мешки с удобрениями, кормами или урожаем. Это особенно полезно в условиях ограниченного пространства и при необходимости работы в сложных условиях.

Спасательные операции: Ручные тали также находят применение в спасательных операциях, например, при извлечении людей из завалов или поднятии тяжелых предметов. Они могут быть использованы в экстренных ситуациях, когда необходимо быстро и безопасно переместить груз.

Таким образом, ручная таль – это не просто инструмент, а надежный помощник в самых различных сферах деятельности. Ее универсальность и простота в использовании делают ее незаменимой в ситуациях, где требуется подъем и перемещение тяжелых грузов. Благодаря ручной тали, каждый может почувствовать себя титаном, способным справиться с любыми задачами, связанными с тяжелыми грузами.
