Сверло коническое – это инструмент, который находит все большее признание среди мастеров и профессионалов в различных областях. Его уникальная форма и конструкция позволяют выполнять задачи, которые недоступны для обычных сверл, обеспечивая высокую точность и качество работы. В данной статье мы подробно рассмотрим, в каких ситуациях коническое сверло становится незаменимым помощником, а также поделимся полезными советами и рекомендациями по его использованию. Видео дополнит информацию наглядными примерами, что сделает материал еще более полезным для читателей.
Почему сверло получило название конического?
Сверла — это режущие инструменты, которые создают отверстия благодаря сочетанию поступательного и вращательного движения в точке соприкосновения с материалом. Они также используются для рассверливания или увеличения диаметра существующих отверстий и формирования несквозных углублений. В зависимости от конструкции хвостовика сверла могут быть цилиндрическими, шестигранными, трехгранными и коническими. Под инструментальным конусом понимается конический хвостовик, что определяет сверло конического типа. Его основное преимущество — быстрая замена: в случае поломки хвостовика его легко заменить. Хвостовик — это насадка, устанавливаемая на рабочую часть инструмента.
С точки зрения конструкции конические сверла не сильно отличаются от стандартных моделей. Они состоят из режущей и направляющей частей, хвостовика, поводка и шейки. Основное отличие — форма хвостовика, имеющего коническую форму, что отражает название этих инструментов. В зависимости от конфигурации хвостовика их можно разделить на более узкие категории. Хвостовик может быть следующих типов:
- конус Морзе;
- метрический;
- инструментальный;
- удлиненный.
Теперь уделим несколько минут краткому описанию этих типов насадок и рассмотрим другие возможные классификации.
Сверло коническое по металлу – разновидности

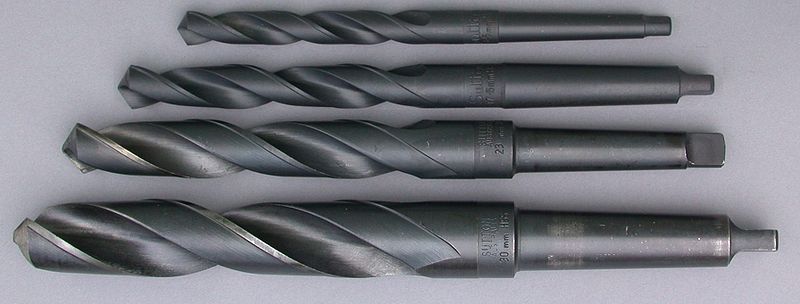

Инструментальный конус хвостовика — самый популярный вариант благодаря простоте использования и быстрой установке. Чаще всего такие конусы применяются на станках с числовым программным управлением или оборудовании с автоматической сменой инструментов. Для производства этих сверл существуют определенные стандарты. Укороченные конусы создаются за счет уменьшения их толстой части. При покупке можно встретить маркировку, например: В7 (укорочен до 14 мм), В10, В12 (укорочены до 18 и 22 мм), В16, В18 (укорочены до 29 и 37 мм), В22, В24 (укорочены до 45 и 55 мм). Выбор марки конусного сверла зависит от типа работы и глубины отверстия, которое необходимо просверлить. Также существуют удлиненные сверла с коническим хвостовиком.
Конусные хвостовики с углом более 1 градуса и соотношением к рабочей части 1 к 20 классифицируются как метрические конусы. По конструкции они аналогичны конусам Морзе и представлены в различных размерах: № 80, 100, 120, 160, 200. Наиболее часто в работе используются хвостовики с конусом Морзе, предложенным Стивеном Морзе в 1864 году. Он разработал восемь основных размеров от КМ0 до КМ7. Мастера предпочитают метрические конусы, так как они описаны в отечественном ГОСТе, на основе которого разрабатываются многие технические инструкции на предприятиях.
Конусные хвостовики могут иметь различные исполнения: с лапками, резьбой или без них. Модели с лапками фиксируются в шпинделе за счет заклинивания, при этом в рукаве шпинделя имеется специальный паз. Лапки облегчают извлечение конуса из шпинделя и предотвращают его проворачивание. Устройства с внутренней резьбой крепятся в шпинделе с помощью штока (штревеля), который вкручивается в торец конуса. Использование конусов с резьбой обеспечивает надежную фиксацию инструмента и упрощает его извлечение, если он застрял в шпинделе во время работы.
Существуют также специализированные конусы с системой отверстий или канавок, необходимых для подачи смазочно-охлаждающих жидкостей.
| Ситуация использования сверла конического | Описание | Применение |
|---|---|---|
| Сверление в мягких материалах | Коническое сверло позволяет создавать отверстия с плавным переходом, что уменьшает риск повреждения материала. | Дерево, пластик |
| Создание конусных отверстий | Используется для формирования конусных отверстий, необходимых для установки различных крепежей. | Анкеры, втулки |
| Обработка металлов | Позволяет сверлить отверстия с высокой точностью и минимальным нагревом, что важно для металлов. | Сталь, алюминий |
Интересные факты
Вот несколько интересных фактов о конических сверлах и ситуациях, когда они могут быть полезны:
-
Универсальность применения: Конические сверла часто используются в машиностроении и строительстве для создания конусных отверстий, которые необходимы для установки подшипников, втулок и других деталей, требующих точного соединения. Это позволяет обеспечить надежную фиксацию и уменьшить износ.
-
Постепенное увеличение диаметра: Конические сверла имеют форму, позволяющую постепенно увеличивать диаметр отверстия. Это особенно полезно при работе с материалами, которые могут трескаться или ломаться при резком увеличении диаметра, так как такая форма снижает механическое напряжение на материал.
-
Использование в ювелирном деле: Конические сверла также находят применение в ювелирном деле, где они используются для создания отверстий в драгоценных камнях и металлах. Это позволяет мастерам точно и аккуратно обрабатывать материалы, создавая уникальные изделия.
Сверло с коническим хвостовиком – современное представление
Современные конические сверла изготавливаются из качественной углеродной или легированной стали. Производители часто используют дополнительные методы термической обработки, что повышает надежность и защищает от коррозии. Коническая форма хвостовика увеличивает производительность и улучшает качество отверстий. Благодаря такой конструкции сверло легко выходит из обрабатываемого материала.

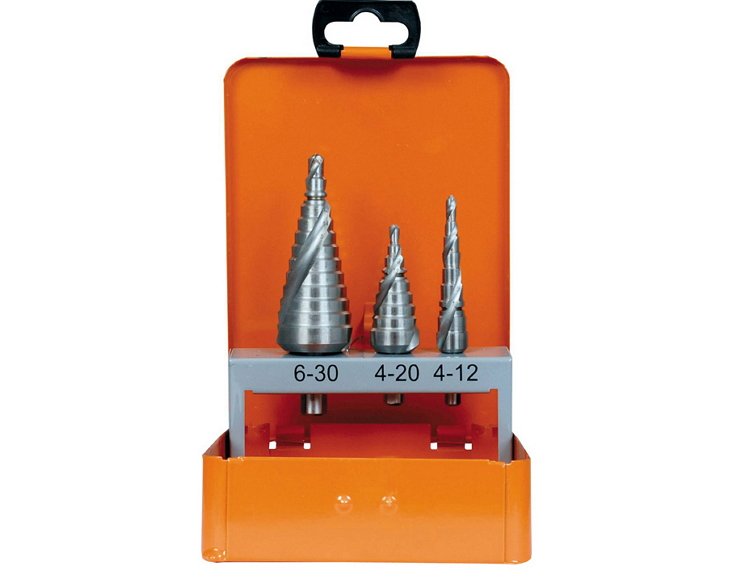

Чаще всего такие сверла применяются для создания отверстий в металлических поверхностях. Их также можно использовать для сверления в пластике, дюропластике или листовой стали, особенно эффективно с этой задачей справляется ступенчатое коническое сверло. Диаметр хвостовика или конуса варьируется от 6 до 12 мм, а длина конуса составляет от 58 до 85 мм. Выбор сверла зависит от диаметра и глубины планируемого отверстия.
В последнее время мастера все чаще используют спиральные сверла с коническим хвостовиком (по стандарту ГОСТ 10903-77). Обычно они предназначены для создания отверстий в различных деталях с помощью стационарных станков. Размер таких сверл может варьироваться от 5 до 80 мм. Конический хвостовик увеличивает площадь контакта сверла с головкой, что способствует повышению точности и надежности крепления.
Сегодня спиральные сверла могут быть длинными, цельными твердосплавными, специализированными для обработки легких сплавов и труднообрабатываемых материалов, а также могут быть оснащены пластинами из твердого сплава. Такое разнообразие инструментов позволяет более точно подбирать их для конкретных задач, что улучшает процесс сверления и повышает качество выполненной работы.
Как показывает себя в работе подобное сверло?
Конические сверла идеально подходят для создания отверстий в трубах, стальных листах и цветных металлах. Они эффективно работают как с металлом, так и с пластиком. Использование конических сверл позволяет выполнять несколько операций за один проход: зачистка заусениц, центрирование и пошаговое сверление отверстий различных диаметров. На конических сверлах есть специальный наконечник, который предотвращает проскальзывание даже на неровных поверхностях.
Профессионалы и любители отмечают, что работа с такими сверлами очень комфортна. Дополнительные инструменты или центрирование не требуются. При сверлении обычным сверлом в металлической поверхности отверстие может смещаться, и оно часто выходит неровным с «рваными краями», которые нужно дополнительно обрабатывать. Конусный хвостовик обеспечивает точность сверления, благодаря чему отверстие получается ровным и гладким.
Преимущества использования конических сверл в различных материалах
Конические сверла представляют собой специализированные инструменты, которые находят широкое применение в различных отраслях, включая машиностроение, строительство и ремонт. Их уникальная форма и конструкция позволяют эффективно работать с различными материалами, такими как металл, дерево, пластик и композиты. Рассмотрим подробнее преимущества использования конических сверл в различных материалах.
Одним из основных преимуществ конических сверл является их способность создавать отверстия с конусными стенками. Это особенно важно при работе с металлом, где требуется высокая точность и аккуратность. Коническое сверло позволяет избежать заусенцев и обеспечивает гладкую поверхность отверстия, что значительно упрощает последующую обработку.
При сверлении дерева конические сверла также демонстрируют свои преимущества. Они позволяют создавать отверстия, которые идеально подходят для установки различных крепежных элементов, таких как винты и дюбели. Конусная форма сверла способствует лучшему захвату и удержанию крепежа, что особенно важно при работе с мягкими породами дерева, которые могут легко расколоться.
В случае работы с пластиковыми материалами конические сверла помогают избежать растрескивания и деформации. Их конструкция позволяет равномерно распределять нагрузку по поверхности материала, что минимизирует риск повреждений. Кроме того, конические сверла могут использоваться для создания отверстий под различные соединительные элементы, что делает их незаменимыми в производстве пластиковых изделий.
Конические сверла также находят применение в обработке композитных материалов, которые становятся все более популярными в различных отраслях. Эти материалы часто требуют особого подхода при сверлении, и использование конических сверл позволяет добиться необходимой точности и качества. Благодаря своей форме, такие сверла снижают риск delamination (расслоения) композитов, что является критически важным для сохранения их прочностных характеристик.
Кроме того, конические сверла могут использоваться для создания отверстий с различными углами наклона, что делает их универсальными инструментами для выполнения сложных задач. Это особенно актуально в строительстве и ремонте, где часто требуется сверлить под углом для установки различных конструкций.
В заключение, конические сверла представляют собой незаменимый инструмент для работы с различными материалами. Их преимущества, такие как высокая точность, минимизация повреждений и универсальность, делают их идеальным выбором для профессионалов и любителей, стремящихся к качественному результату в своей работе.
Сравнение конических сверл с другими типами сверл
Конические сверла, благодаря своей уникальной форме и конструкции, имеют ряд преимуществ по сравнению с другими типами сверл, такими как цилиндрические, ступенчатые и спиральные сверла. Основное отличие конических сверл заключается в их конической форме, которая позволяет создавать отверстия с постепенно увеличивающимся диаметром. Это делает их особенно полезными в различных областях, включая машиностроение, строительство и ремонт.
Одним из ключевых преимуществ конических сверл является их способность обеспечивать высокую точность и качество обработки материалов. Благодаря конической форме, такие сверла могут легко входить в материал, минимизируя риск повреждения заготовки. Это особенно важно при работе с хрупкими или деликатными материалами, где даже небольшие ошибки могут привести к значительным потерям.
Сравнивая конические сверла с цилиндрическими, можно отметить, что последние чаще используются для создания отверстий фиксированного диаметра. Однако, если требуется расширить уже существующее отверстие или создать конусообразное углубление, конические сверла становятся незаменимыми. Они позволяют не только увеличить диаметр, но и придавать отверстиям необходимую форму, что может быть критически важно в некоторых производственных процессах.
Ступенчатые сверла, в свою очередь, также предназначены для создания отверстий различных диаметров, но их конструкция ограничивает возможности по созданию конусообразных углублений. Конические сверла, обладая плавным переходом между диаметрами, обеспечивают более аккуратное и эстетически привлекательное завершение работы.
Спиральные сверла, которые являются наиболее распространенными в большинстве производственных процессов, предназначены для сверления отверстий с фиксированным диаметром. Хотя они эффективны для большинства задач, их использование может быть ограничено, когда требуется создание конусообразных отверстий или расширение уже существующих. Конические сверла в таких случаях становятся более предпочтительными, так как они обеспечивают большую гибкость и универсальность.
В заключение, выбор между коническими и другими типами сверл зависит от конкретных задач и требований проекта. Конические сверла предлагают уникальные преимущества, которые делают их незаменимыми в ситуациях, когда требуется высокая точность, возможность создания конусообразных отверстий и работа с различными материалами. Понимание различий между этими типами сверл поможет выбрать наиболее подходящий инструмент для выполнения конкретной задачи.
Рекомендации по выбору конического сверла для конкретных задач
При выборе конического сверла для выполнения конкретных задач важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность работы и качество получаемых результатов. Конические сверла, благодаря своей уникальной форме, позволяют создавать отверстия различного диаметра и глубины, что делает их универсальным инструментом в арсенале как профессионалов, так и любителей.
Первым шагом в выборе конического сверла является определение материала, с которым предстоит работать. Разные материалы требуют различных подходов и инструментов. Например, для работы с мягкими металлами, такими как алюминий, подойдет сверло с более агрессивной заточкой, в то время как для твердых сталей лучше использовать сверла с более прочной и устойчивой к износу кромкой.
Следующий аспект, который следует учитывать, это диаметр сверла. Конические сверла имеют возможность создания отверстий с изменяющимся диаметром, что позволяет использовать их для различных задач, таких как рассверливание или создание конусных отверстий. При выборе диаметра важно учитывать не только размеры самого отверстия, но и требования к его точности и чистоте. Для высокоточных работ лучше выбирать сверла с меньшим углом конуса.
Также стоит обратить внимание на угол конуса сверла. Угол конуса может варьироваться в зависимости от конкретной задачи. Например, для создания отверстий с большим углом наклона лучше использовать сверла с более острым конусом, в то время как для стандартных отверстий подойдет сверло с углом 118 градусов. Угол конуса влияет на скорость сверления и качество получаемого отверстия, поэтому его выбор должен быть обоснованным.
Не менее важным является выбор материала, из которого изготовлено сверло. Конические сверла могут быть выполнены из различных сплавов, включая быстрорежущую сталь, твердосплавные материалы и даже специальные покрытия, которые увеличивают их износостойкость. Выбор материала зависит от условий эксплуатации и предполагаемой нагрузки на инструмент. Например, для интенсивного использования в промышленности лучше выбирать твердосплавные сверла, которые обеспечивают длительный срок службы и высокую производительность.
Наконец, стоит учитывать и дополнительные характеристики сверла, такие как наличие охлаждающих каналов, которые помогают избежать перегрева инструмента во время работы, а также специальные покрытия, которые уменьшают трение и увеличивают срок службы сверла. Эти факторы могут существенно повлиять на эффективность работы и качество получаемых отверстий.
Таким образом, выбор конического сверла требует внимательного подхода и учета множества факторов, включая материал, диаметр, угол конуса и характеристики самого инструмента. Правильный выбор позволит значительно упростить выполнение задач и добиться высококачественных результатов.
