В данной статье мы рассмотрим процесс создания самодельного трубогиба, который станет незаменимым инструментом для работы с круглой и профильной трубой. Изучив особенности изготовления и различные виды изгиба трубной заготовки, вы сможете самостоятельно создать эффективный гибочный станок, адаптированный под ваши нужды. Мы также обсудим варианты привода для трубогиба, правила работы с ним и важные аспекты техники безопасности, что позволит вам не только сэкономить на покупке оборудования, но и расширить свои навыки в металлообработке.
Подготовка к изготовлению станка
Рассмотрим процесс создания трубогибочного станка своими руками.
Первое, определите размеры станка. Важно решить, будет ли он стационарным для работы в определенном помещении или мобильным, чтобы его можно было легко перемещать и выполнять изгиб труб в удобных условиях.
Второе, подготовьте чертеж, который станет основой для сборки станка. Вы можете создать его самостоятельно или найти готовые решения в интернете. В этой статье мы также предложим несколько схем станков среднего размера, которые подробно рассмотрим с точки зрения конструкции.
Трубогиб должен иметь прочное основание, на которое будут монтироваться все остальные компоненты, механизмы и оборудование для изгиба труб. Рекомендуется изготавливать основание из листового металла толщиной 16-20 мм.
Устройства для изгиба труб могут иметь различные типы привода: ручной, электрический, гидравлический, пневматический или комбинированный.
Способы изгиба трубы

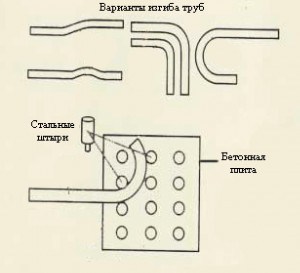

Трубогиб использует различные методы для изгиба трубных заготовок. К ним относятся обкатка, намотка, арбалетный способ, вальцовка и прокатка.
| Тип трубогиба | Преимущества | Недостатки |
|---|---|---|
| Ручной трубогиб | Низкая стоимость, простота в использовании | Ограниченная мощность, требует физической силы |
| Электрический трубогиб | Высокая производительность, автоматизация | Высокая стоимость, требует электроснабжения |
| Гидравлический трубогиб | Большая сила изгиба, подходит для толстостенных труб | Высокая цена, сложность в обслуживании |
Интересные факты
Вот несколько интересных фактов о самодельных трубогибах:
-
Принципы работы: Самодельные трубогибы могут использовать различные механизмы для изгиба труб, включая рычажные системы, гидравлические прессы и даже простые механизмы на основе пружин. Это позволяет создавать гибкие и эффективные инструменты, которые могут обрабатывать как круглые, так и профильные трубы.
-
Экономия средств: Создание самодельного трубогиба может значительно снизить затраты на оборудование. Готовые трубогибы могут стоить несколько тысяч рублей, в то время как самодельные версии могут быть собраны из подручных материалов и старых деталей, что делает их доступными для домашних мастеров и небольших мастерских.
-
Универсальность: Самодельные трубогибы могут быть адаптированы под конкретные нужды пользователя. Например, можно настроить угол изгиба, диаметр трубы и даже добавить дополнительные функции, такие как возможность изгиба в нескольких плоскостях. Это делает такие инструменты особенно полезными для индивидуальных проектов и нестандартных задач.
Обкатка
При данном методе используются два изгибочных ролика: один фиксируется в неподвижном положении, а второй применяется для изгиба трубы.
Один конец заготовки крепится к неподвижному ролику с помощью винта, а изгиб трубы осуществляется с помощью второго конца и длинного рычага. Это позволяет достичь необходимого угла. Увеличение длины рычага создает большее усилие, что упрощает процесс деформации.
На основание устанавливаются два уголка размером 50х50 мм и длиной от 400 до 500 мм с отверстиями для крепления. Можно использовать уголки других размеров и сечений. На них монтируется швеллер с пазом в центре, по которому перемещается прижим.
Намотка
В данном устройстве используются три ролика: два маленьких и один большой. Малые ролики служат прижимами, а на большом установлен замок для фиксации трубной заготовки и рычаг для ручного управления, который позволяет выполнять изгиб.
Арбалетный способ
Трубогиб арбалетного типа действительно напоминает арбалет. Для его изготовления требуется много материалов, таких как швеллер и уголок 75. Из этих профилей создается станина, на которую устанавливаются два ролика, играющие важную роль в процессе. На шток домкрата монтируется специальный башмак, позволяющий заготовке принимать нужный профиль определенного диаметра для готового изделия. Этот тип трубогиба наиболее эффективен при массовом производстве однотипных гнутых изделий.
Вальцовка и прокатка
Для создания гнутых изделий из труб методом вальцовки и прокатки требуется более сложное оборудование, чем для ранее описанных методов.

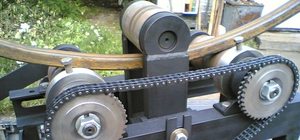

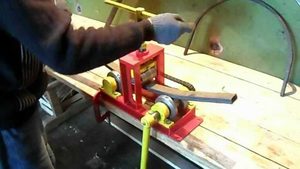

Для сборки вальцовочного станка понадобятся три ролика: один будет двигаться вертикально, прижимая заготовку, а два других останутся статичными.
Верхний ролик будет приводным. Привод можно сделать простым — ручным. Однако, если есть возможность, лучше установить мотор-редуктор, который обеспечит вращение выходного вала до 100 оборотов в минуту. Эта скорость достаточно для получения идеальной и однородной формы конечного продукта.

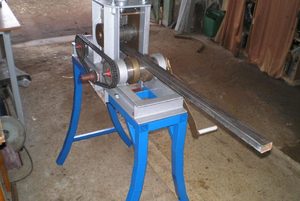

Самодельный трубогиб для круглой трубы

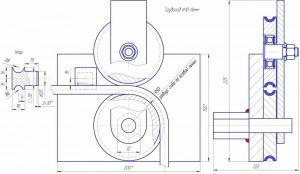

Все станки данного типа имеют схожую конструкцию, различаясь только механизмом привода профилирующих роликов. Общий чертеж трубогиба для круглых и профильных труб представлен ниже.
Каждый желающий может разработать и собрать собственную модель станка, используя доступные комплектующие и материалы.
Привод станка для изгиба труб
Существует множество вариантов приводов для данного станка, и ключевым моментом является их доступность по цене как при покупке, так и в процессе эксплуатации. Важно, чтобы они были простыми в использовании и имели недорогие запасные части.
Типы приводов для гибочного станка:
- Ручной. Это самый простой, надежный и экономичный вариант. Для него потребуется создать рычаг, обеспечивающий удобство в работе.
- Гидравлический. Гидравлический трубогиб для круглых труб — это профессиональное оборудование для выполнения задач на промышленном уровне.
- Электрический. В этом случае приводом служит мотор-редуктор, работающий от сети с напряжением 220 или 380 вольт.
- Пневматический. Для работы такого оборудования необходим компрессор, который приводит в движение подающие и формующие ролики.
- Комбинированный или гибридный привод. Здесь используются несколько из перечисленных методов в одном устройстве.
Для выполнения домашних задач не требуется дорогостоящее оборудование; достаточно механизма с ручным приводом.
Правила эксплуатации
Чтобы самодельное устройство эффективно выполняло свои задачи, важно соблюдать несколько простых правил эксплуатации:
- если используется сварная труба с прямым швом, шов должен располагаться в направлении изгиба;
- для сгибания труб большого диаметра рекомендуется работать как минимум вдвоем;
- ежедневно проверяйте оборудование, оправки и дополнительную оснастку на наличие раскрученных гаек, трещин на сварных швах и других видимых дефектов;
- периодически смазывайте подшипники, цепи и другие вращающиеся и трущиеся детали качественной смазкой.
Техника безопасности
При выполнении производственных операций на станках для деформации круглых и профильных трубных заготовок из черных и нержавеющих металлов необходимо соблюдать основные правила техники безопасности:
- Все работы должны выполняться с использованием средств индивидуальной защиты: перчаток, защитных очков и специализированной одежды.
- Операции с деформацией труб большого диаметра следует выполнять только в паре с напарником.
- Рабочая зона должна быть чистой. Вокруг станка не должно быть разлитого масла, лишних предметов или мусора.
- Все ручные трубогибы для круглых и профильных заготовок должны быть надежно закреплены на стационарной поверхности, чтобы предотвратить травмы во время работы.
Каждый домашний мастер может самостоятельно определять размеры, тип привода и максимальную производительность своего станка.
Материалы и инструменты для изготовления трубогиба
Для создания самодельного трубогиба потребуется ряд материалов и инструментов, которые можно найти в большинстве хозяйственных магазинов или на строительных рынках. Важно правильно выбрать компоненты, чтобы обеспечить долговечность и эффективность работы устройства.
Материалы
- Металлические профили: Для каркаса трубогиба подойдут стальные или алюминиевые профили. Сталь более прочная и устойчивая к деформациям, однако алюминий легче и проще в обработке.
- Трубы: Основной элемент, который будет изгибаться. Выбор трубы зависит от ваших нужд: это может быть как круглая, так и профильная труба. Важно учитывать толщину стенки и материал, из которого она изготовлена.
- Подшипники: Используются для создания вращающихся частей трубогиба. Они обеспечивают плавность движения и снижают трение, что важно для качественного изгиба.
- Металлические пластины: Необходимы для создания опорных элементов и направляющих. Они должны быть достаточно прочными, чтобы выдерживать нагрузки во время работы.
- Крепежные элементы: Болты, гайки и шайбы понадобятся для соединения всех частей конструкции. Рекомендуется использовать оцинкованные или нержавеющие элементы, чтобы избежать коррозии.
Инструменты
- Сварочный аппарат: Необходим для соединения металлических частей. Можно использовать как MIG, так и TIG-сварку, в зависимости от доступного оборудования и навыков.
- Болгарка: Используется для резки металлических профилей и труб. С помощью дисков для резки можно быстро и точно подготовить все необходимые детали.
- Дрель: Понадобится для сверления отверстий под крепежные элементы. Лучше использовать дрель с ударным механизмом для работы с более твердыми материалами.
- Уровень и линейка: Эти инструменты помогут обеспечить точность сборки и правильное выравнивание всех элементов трубогиба.
- Рулетка: Необходима для измерений и разметки деталей перед их резкой и сборкой.
При выборе материалов и инструментов важно учитывать не только их стоимость, но и качество, так как от этого зависит долговечность и эффективность вашего самодельного трубогиба. Правильный подход к выбору компонентов позволит вам создать надежный и функциональный инструмент для работы с трубами.
Настройка и калибровка трубогиба
это ключевые этапы, которые обеспечивают точность и качество изгиба труб. Правильная настройка инструмента позволяет избежать деформаций и повреждений материала, а также гарантирует, что конечный продукт будет соответствовать заданным параметрам.
Первым шагом в настройке трубогиба является выбор необходимого радиуса изгиба. Для этого необходимо учитывать диаметр трубы и материал, из которого она изготовлена. Разные материалы требуют различных радиусов изгиба: например, стальные трубы могут быть изогнуты с меньшим радиусом, чем алюминиевые. Важно также помнить, что чем меньше радиус, тем больше риск появления трещин и других дефектов на поверхности трубы.
После выбора радиуса необходимо установить соответствующие ролики и направляющие. Большинство самодельных трубогибов имеют сменные ролики, которые можно адаптировать под разные размеры труб. Убедитесь, что ролики правильно зафиксированы и не имеют люфта, так как это может привести к неточным изгибам.
Следующим шагом является калибровка трубогиба. Для этого рекомендуется использовать шаблон или образец трубы, который будет служить эталоном. Поместите образец в трубогиб и выполните пробный изгиб. После этого измерьте радиус изгиба и сравните его с заданными параметрами. Если результаты не совпадают, необходимо внести коррективы в настройки. Это может включать изменение положения роликов, настройку давления или угла наклона.
Важно также учитывать, что при работе с трубогибом необходимо следить за состоянием инструмента. Регулярная проверка и обслуживание механизма помогут избежать износа и поломок. Убедитесь, что все подвижные части смазаны, а крепежные элементы надежно зафиксированы. Это не только продлит срок службы трубогиба, но и повысит безопасность работы.
Кроме того, стоит обратить внимание на технику выполнения изгиба. Рекомендуется выполнять изгибы медленно и равномерно, чтобы избежать резких нагрузок на материал. Если вы работаете с длинными трубами, возможно, потребуется дополнительная поддержка, чтобы предотвратить их изгиб в нежелательных местах.
В заключение, настройка и калибровка трубогиба — это процесс, требующий внимательности и точности. Правильная подготовка инструмента и соблюдение всех рекомендаций помогут добиться высококачественных результатов и значительно упростят работу с трубами.
Ремонт и обслуживание самодельного трубогиба
Самодельные трубогибы, как и любые другие инструменты, требуют регулярного обслуживания и периодического ремонта для обеспечения их эффективной работы и долговечности. Правильный уход за трубогибом не только продлевает срок его службы, но и гарантирует качество выполняемых работ. В этом разделе мы рассмотрим основные аспекты ремонта и обслуживания самодельного трубогиба.
Регулярная проверка и смазка
Первым шагом в обслуживании трубогиба является регулярная проверка всех его компонентов. Важно следить за состоянием подшипников, осей и других движущихся частей. Если вы заметили, что какой-либо элемент начинает издавать посторонние звуки или работает с затруднениями, это может быть признаком необходимости смазки или замены.
Для смазки рекомендуется использовать специальные масла или смазки, которые подходят для металлических механизмов. Наносите смазку на подшипники и оси, чтобы уменьшить трение и предотвратить износ. Также стоит обратить внимание на наличие ржавчины на металлических частях и при необходимости удалить её с помощью абразивных материалов или специальных средств.
Проверка и замена изношенных деталей
Со временем некоторые детали трубогиба могут изнашиваться, что может негативно сказаться на его работе. Особенно это касается гибочных валов и матриц, которые подвергаются значительным нагрузкам. Регулярно проверяйте эти элементы на наличие трещин, деформаций или других повреждений.
Если вы заметили, что матрицы или валы стали менее эффективными, возможно, их потребуется заменить. При замене деталей старайтесь использовать материалы, которые соответствуют оригинальным характеристикам, чтобы не ухудшить качество работы трубогиба.
Калибровка и настройка
Для достижения точности при гибке труб необходимо периодически проводить калибровку самодельного трубогиба. Это особенно важно, если вы используете его для выполнения точных работ, где важна каждая миллиметр. Калибровка включает в себя проверку углов гибки и их соответствие заданным параметрам.
Для настройки трубогиба вам может понадобиться специальный инструмент, такой как угломер или линейка. Убедитесь, что все элементы правильно установлены и зафиксированы, чтобы избежать ошибок при работе.
Хранение и транспортировка
Правильное хранение самодельного трубогиба также играет важную роль в его долговечности. Храните инструмент в сухом и защищенном от влаги месте, чтобы избежать коррозии. Если трубогиб необходимо транспортировать, убедитесь, что он надежно закреплен, чтобы избежать повреждений во время перевозки.
Также стоит использовать защитные чехлы или упаковки, чтобы минимизировать риск механических повреждений.
Заключение
Обслуживание и ремонт самодельного трубогиба — это важные аспекты, которые помогут сохранить инструмент в рабочем состоянии на долгие годы. Регулярная проверка, смазка, замена изношенных деталей и правильное хранение позволят вам эффективно использовать трубогиб и достигать высоких результатов в работе с трубами.
