Регулировка карбюратора бензопилы — это ключевой процесс, который напрямую влияет на эффективность работы инструмента и его долговечность. В данной статье мы подробно рассмотрим особенности настройки карбюраторов различных моделей бензопил, включая популярную Husqvarna 236. Вы узнаете о принципах работы карбюраторов, их типах и методах регулировки, что позволит вам самостоятельно проводить ремонт и настройку, обеспечивая оптимальную производительность вашего инструмента. Правильная регулировка карбюратора не только улучшает работу бензопилы, но и способствует экономии топлива и снижению выбросов вредных веществ.

Конструкция простейшей бензопилы

Первый патент США под номером 780 476 на «бесконечную цепную пилу» был выдан Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это устройство представляло собой крупную стационарную пилу для обработки древесины. Бенс разработал принцип работы пилы, но в его изобретении не был указан источник питания. К пилорежущей машине можно было подключить любой внешний источник энергии — паровой или газовый двигатель. Лишь спустя 16 лет, в 1921 году, он подал заявку на новый патент № 1617565 на переносную цепную пилу с автономным источником питания.

С тех пор конструкция и внутреннее устройство бензопилы практически не изменились. Она состоит из двух основных компонентов: режущего диска, интегрированного в цепь, обвивающую длинный металлический направляющий стержень, и небольшого бензинового двигателя с одним цилиндром (иногда используется электрический двигатель, работающий от сети или аккумулятора). Цепь напоминает велосипедную, проходящую вокруг звездочек — шестерен, предназначенных для её вращения, но с 30 острыми зубьями из закалённой стали, расположенными с определённым интервалом.

Принцип работы пилы заключается в преобразовании химической энергии бензина в механическую, которая приводит в движение цепь. Обычно бензобак вмещает около 0,5 литра топлива. Бензин поступает в карбюратор, где смешивается с воздухом. Полученная воздушно-бензиновая смесь попадает в цилиндр, который функционирует аналогично автомобильному двигателю, но использует простой двухтактный цикл вместо более сложного четырехтактного.

Внутри цилиндра смесь воздуха и топлива воспламеняется искровой свечой, в результате чего бензин выделяет свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразует возвратно-поступательное движение поршня в вращательное движение звездочки, на которую насажена цепь.

Центробежная муфта соединяет двигатель с цепью. Механизмы передают мощность от сцепления к звездочке, которая удерживает цепь. Цепь вращается вокруг края длинной направляющей штанги.

КАК ПРОВЕРИТЬ РАБОТУ ИГЛЫ КАРБЮРАТОРА Маленькие хитрости бензопилы,.Little tricks Chinese chainsaw

Китайская бензопила.Ремонт и регулировка карбюратора.Диагностика карбюратора.

Преимущества и недостатки режущего устройства

Бензопилы стали популярными благодаря доступным и экономичным моделям, предназначенным для широкой аудитории. Эти устройства значительно упростили процесс распиловки древесины и практически полностью вытеснили ручные пилы. Рассмотрим основные преимущества бензопил:

1. Скорость распиловки древесины в 5−10 раз превышает скорость работы с обычной ручной пилой.
2. Удобство использования в боковом направлении.

Недостатки:

1. Низкий уровень безопасности. Наибольший риск травм возникает, когда цепь задевает твердые предметы, а двигатель продолжает работать. Это может привести к обрыву цепи и серьезным травмам. Рекомендуется использовать защитные шлемы и очки во время работы с инструментом.
2. Необходимость регулярного обслуживания. В процессе работы мелкая древесная пыль попадает в механизм, смешивается с маслом для смазки цепи и образует густую грязь, что требует регулярной чистки инструмента.

Диагностика карбюратора Walbro(самая частая поломка)

Интересные факты

Вот несколько интересных фактов о регулировке карбюратора бензопилы Walbro:

1. Трехступенчатая регулировка: Карбюраторы Walbro, используемые в бензопилах, обычно имеют три основных винта для регулировки: «L» (низкие обороты), «H» (высокие обороты) и «T» (холостой ход). Правильная настройка каждого из этих винтов позволяет оптимизировать работу двигателя, улучшить его производительность и снизить расход топлива.

2. Влияние высоты над уровнем моря: Регулировка карбюратора может варьироваться в зависимости от высоты над уровнем моря. На больших высотах воздух разрежен, что требует уменьшения подачи топлива для поддержания правильной смеси. Это означает, что владельцам бензопил, работающим в горах, может потребоваться специальная настройка карбюратора для достижения оптимальной работы.

3. Значение чистоты фильтров: Перед регулировкой карбюратора важно убедиться, что воздушный и топливный фильтры чистые. Загрязненные фильтры могут привести к неправильной смеси воздуха и топлива, что затруднит настройку карбюратора и может вызвать проблемы с производительностью двигателя. Регулярная проверка и замена фильтров — ключ к долгой и эффективной работе бензопилы.

Безопасное регулирование карбюратора

Эффективная и экономичная работа бензопилы во многом зависит от правильной настройки её параметров. Регулировка бензопилы основывается на трёх ключевых элементах, необходимых для успешного запуска двигателя:

• адекватное сжатие;
• корректная искра;
• качественное топливо.

Также полезно знать о трёх распространённых проблемах бензопил:

1. Свечи зажигания — недорогие и легко заменяемые.
2. Топливные линии — также недорогие и несложные для замены.
3. Карбюраторы, которые могут требовать настройки или полной замены; новый карбюратор китайского производства стоит примерно 10 долларов США.

Для проверки газовой линии можно использовать датчик, аналогичный тому, что применяется для проверки давления в автомобильных шинах. У него есть конический резиновый наконечник, который плотно прижимается к отверстию свечи зажигания. Потянув за верёвку стартера, можно получить показания прибора. Затем проверьте провода, соединяющие переключатель «ON — OFF». Они должны быть хорошо зафиксированы и не соприкасаться с металлическими частями двигателя.

Карбюраторы бензопил могут иметь утечки из-за изношенных прокладок, деформированных клапанов или некачественных топливных мембран насосов, которые можно заменить с помощью заводского ремонтного комплекта.

Регулировка карбюратора бензопилы.

Восстановление китайских карбюраторов

Ремонт карбюратора бензопилы своими руками несложен, если вы понимаете его работу. Если двигатель запускается, но быстро глохнет, вероятнее всего, проблема в карбюраторе, который нужно восстановить по рекомендациям производителя. Необходимые инструменты для настройки бензопилы:

1. Ключи на 7/16.
2. Игольчатые плоскогубцы.
3. Динамометрический ключ.
4. Топливный контейнер.
5. Рабочие перчатки.
6. Ветошь.

Перед началом работ обязательно снимите цепь, чтобы избежать травм. Этапы работы для стандартной модели пилы:

• Шаг 1: Освободите топливный бак. В хорошо проветриваемом помещении откройте крышку топливного бака и вылейте топливо в контейнер. Снимите топливный колпачок.
• Шаг 2: С помощью шестигранного ключа открутите винты, удерживающие экран цилиндра на двигателе. Снимите крышку и экран цилиндра.
• Шаг 3: Отсоедините провод свечи зажигания и снимите воздушный фильтр.
• Шаг 4: Открутите гайки, крепящие карбюратор. Используя ключ на 7/16, снимите две гайки, фиксирующие карбюратор к двигателю.
• Шаг 5: Отсоедините корпус воздушного фильтра и настройте его работу. Вытяните корпус фильтра из карбюратора.
• Шаг 6: Осторожно извлеките карбюратор из блока цилиндров, чтобы не повредить рычаг дроссельной заслонки или газовые линии. Сдвиньте карбюратор с крепёжных шпилек и удалите газовые линии.
• Шаг 7: Отсоедините рычаг дроссельной заслонки. Полностью извлеките карбюратор с монтажных шпилек.
• Шаг 8: Поместите карбюратор на чистую рабочую поверхность и открутите винты нижней крышки. Снимите крышку. Очистите измерительную диафрагму и прокладку с нижней части карбюратора. Для упрощения сборки сделайте фотографии деталей перед их снятием.
• Шаг 9: Открутите винт, фиксирующий иглу и рычаг подачи топлива. Очистите все входы в карбюратор сжатым воздухом. Дайте карбюратору высохнуть минимум 10 минут.
• Шаг 10: Соберите карбюратор (Штиль 250). Установите иглу и рычаг карбюратора. Установите дозирующую диафрагму, прокладку и нижнюю крышку. Установите диафрагму насоса и верхнюю крышку.
• Шаг 11: Замените уплотнительную прокладку карбюратора. Подключите дроссельную заслонку. Установите карбюратор на монтажные шпильки и зафиксируйте его. Подключите топливопроводы.
• Шаг 12: Установите крепёжные гайки и затяните их, чтобы обеспечить герметичность прокладки между двигателем и карбюратором. Используйте динамометрический ключ, чтобы избежать повреждения прокладки.
• Шаг 13: Установите крышку воздушного фильтра и подключите свечу зажигания.
• Шаг 14: Установите цилиндрическую крышку на цепную пилу. Заполните топливный бак, и можно начинать работу с бензопилой.

Как правильно отрегулировать карбюратор на китайских бензопилах

Глохнет бензопила при нажатии на газ

Правильная настройка

Регулировка карбюратора бензопил и бензокос — ключевой аспект для цепных пил и других двухтактных двигателей. Неправильная настройка, приводящая к слишком богатой смеси, может вызвать недостаточную мощность, увеличить образование углерода и даже повредить двигатель. Правильная настройка карбюратора обеспечивает максимальную мощность инструмента, продлевает срок службы двигателя, минимизирует выбросы и обеспечивает плавную работу.

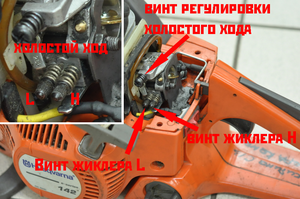

Большинство цепных пил оснащены тремя регулировочными винтами карбюратора:

1. Регулировка дроссельной заслонки — определяет, насколько открытым остаётся клапан дроссельной заслонки при отпускании спускового механизма. Если эта настройка слишком мала, двигатель может заглохнуть.
2. Настройка низкоскоростного топлива (L) — отвечает за подачу топлива на холостом ходу.
3. Настройка высокоскоростного топлива (H) — контролирует подачу топлива при максимальных оборотах. Это наиболее важная регулировка.

Важно отметить, что в некоторых моделях цепных пил отсутствует регулировочная игла для высоких оборотов. В таких случаях используется неподвижная струя, установленная на заводе. Карбюраторы с неподвижной струёй предотвращают самостоятельную регулировку оператором, что может привести к повреждению инструмента. Однако заводские настройки часто не позволяют пиле достигать максимальной производительности.

Не заводится бензопила Husqvarna 137

Базовая настройка Husqvarna’s 236

Регулярная настройка бензопилы Husqvarna важна для её эффективной работы и избежания повреждений, вызванных нестабильной работой двигателя. На карбюраторе моделей Husqvarna 236 и 361 расположены три винта, которые позволяют точно настраивать двигатель для его бесперебойной работы.

Основные рекомендации по настройке:

• Воздушный фильтр должен быть чистым. Загрязнённый фильтр может привести к образованию слишком обеднённой топливной смеси, что способно вызвать серьёзные повреждения двигателя.
• Цепь должна быть натянута не более чем на 0,2 дюйма.
• При замене иглы H или всего карбюратора аккуратно ввинтите новую иглу H в нижнюю часть и поверните её против часовой стрелки.
• Запустите двигатель. При необходимости отрегулируйте обороты на холостом ходу с помощью T-образного винта.

"PARTNER 350" Правильная регулировка карбюратора.

Поиск и устранение неисправностей Walbro

Корректировка и устранение проблем, выявленных на карбюраторах Walbro:

• Шаг 1. Проверьте воздушный фильтр Walbro на наличие опилок и другого мусора. Убедитесь, что бак заполнен бензином более чем наполовину.
• Шаг 2. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут для прогрева.
• Шаг 3. Подключите тахометр к бензопиле и следите за количеством оборотов. Для большинства моделей пил оптимальная скорость холостого хода составляет 2700 об/мин.
• Шаг 4. Отрегулируйте скорость холостого хода с помощью плоской отвертки на винте «T». Закручивание винта уменьшает насыщенность топливной смеси, а ослабление — увеличивает.
• Шаг 5. Настройте винт «L», медленно закручивая его до тех пор, пока двигатель не начнет глохнуть. Обратите внимание на положение и ослабьте винт; оптимальная настройка, скорее всего, будет посередине между двумя значениями.
• Шаг 6. Вернитесь к винту «T» и снова отрегулируйте его, так как изменение винта «L» может повлиять на настройки топлива на холостом ходу.
• Шаг 7. Полностью откройте дроссель и отрегулируйте винт «H», установив его между двумя точками, где пила работает стабильно.
• Шаг 8. Отпустите дроссель и еще раз проверьте настройку винта «L», внося необходимые изменения.
• Шаг 9. Вернитесь к винту «T» и в последний раз отрегулируйте скорость холостого хода пилы Walbro. Это финальная настройка, и теперь пила готова к эксплуатации.

Производители и их партнеры редко сообщают о новых инновациях в своем оборудовании. Конструкция бензопилы осталась практически неизменной за последнее десятилетие. Однако в последнее время появились новшества, включая передовые технологии производства надежных бензопил для среднего потребителя. Среди них — инструмент с встроенным Wi-Fi, который информирует пользователя о своем состоянии через приложение для смартфонов.

Регулировка карбюратора на китайской бензопиле(практика)

Инструменты для регулировки карбюратора

Для успешной регулировки карбюратора бензопилы Walbro необходимо иметь в наличии определённые инструменты, которые помогут вам выполнить эту задачу качественно и эффективно. Правильный выбор инструментов не только упростит процесс, но и обеспечит точность настройки, что, в свою очередь, положительно скажется на работе бензопилы.

Вот список основных инструментов, которые вам понадобятся:

• Отвертки: Вам понадобятся как плоские, так и крестовые отвертки. Плоская отвертка используется для регулировки винтов, а крестовая — для крепления различных элементов карбюратора.
• Набор ключей: В зависимости от модели бензопилы, могут понадобиться ключи для снятия карбюратора и других компонентов. Убедитесь, что у вас есть ключи подходящего размера.
• Манометр: Для более точной настройки карбюратора рекомендуется использовать манометр, который поможет вам измерить давление в системе подачи топлива и воздуха.
• Термометр: Измерение температуры выхлопных газов может помочь в оценке работы двигателя. Это особенно важно для настройки смеси топлива и воздуха.
• Линейка или штангенциркуль: Эти инструменты могут понадобиться для измерения расстояний и зазоров, что особенно важно при установке карбюратора на место.
• Чистящие средства: Перед началом регулировки рекомендуется очистить карбюратор от загрязнений. Используйте специальные чистящие средства для карбюраторов или бензин.
• Перчатки и защитные очки: Безопасность должна быть на первом месте. Используйте перчатки для защиты рук и очки для защиты глаз от возможных брызг топлива.

Подготовив все необходимые инструменты, вы сможете приступить к регулировке карбюратора бензопилы Walbro. Правильная настройка карбюратора не только улучшит производительность инструмента, но и продлит срок его службы, что делает этот процесс крайне важным для каждого владельца бензопилы.

Частота обслуживания карбюратора

Частота обслуживания карбюратора бензопилы Walbro играет ключевую роль в поддержании ее производительности и долговечности. Регулярное внимание к этому элементу позволяет избежать множества проблем, связанных с работой двигателя, таких как перебои в подаче топлива, неправильная смесь и, как следствие, снижение мощности.

Рекомендуется проводить проверку и обслуживание карбюратора не реже одного раза в сезон, особенно если бензопила используется активно. В условиях интенсивной эксплуатации, например, при частом распиливании древесины, стоит уделять внимание карбюратору каждые 20-30 часов работы. Это поможет предотвратить накопление загрязнений и обеспечить стабильную работу устройства.

Основные аспекты, на которые следует обратить внимание при обслуживании карбюратора:

• Очистка фильтров: Регулярно проверяйте и очищайте топливные фильтры, чтобы избежать засорения. Загрязненные фильтры могут привести к недостаточной подаче топлива и, как следствие, к неправильной работе двигателя.
• Проверка состояния мембран: Мембраны карбюратора со временем могут терять эластичность и трескаться. Рекомендуется проверять их состояние и при необходимости заменять.
• Настройка смеси: Важно следить за правильностью настройки смеси воздуха и топлива. Неправильные настройки могут привести к перегреву двигателя или его недостаточной мощности.
• Проверка на наличие утечек: Убедитесь, что нет утечек топлива из карбюратора. Это может быть вызвано износом уплотнителей или повреждением корпуса карбюратора.

Кроме того, стоит помнить, что использование качественного топлива и масла также влияет на частоту обслуживания карбюратора. Некачественные смеси могут привести к образованию отложений и загрязнений, что требует более частого вмешательства.

В заключение, регулярное обслуживание карбюратора бензопилы Walbro не только продлевает срок службы инструмента, но и обеспечивает его надежную и эффективную работу. Следуя рекомендациям по частоте обслуживания и обращая внимание на ключевые аспекты, вы сможете избежать многих проблем и наслаждаться работой с вашей бензопилой на протяжении долгого времени.

Советы по выбору запчастей для карбюраторов Walbro

При выборе запчастей для карбюраторов Walbro важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и эффективную работу вашего устройства. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти vs. аналоги

Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, обладают более высоким качеством и долговечностью, так как они разработаны специально для конкретной модели карбюратора. Аналоги могут быть дешевле, но часто их качество оставляет желать лучшего, что может привести к быстрому износу и необходимости частой замены.

2. Совместимость с моделью карбюратора

Перед покупкой запчастей обязательно проверьте их совместимость с вашей моделью карбюратора Walbro. Каждая модель имеет свои уникальные характеристики, и использование неподходящих деталей может привести к неправильной работе устройства. Для этого лучше всего обратиться к руководству пользователя или консультироваться с продавцом.

3. Качество материалов

Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть устойчивыми к воздействию топлива и химических веществ, а также к механическому износу. Это особенно важно для таких элементов, как мембраны, иглы и прокладки, которые подвержены постоянному воздействию топлива.

4. Проверка на наличие сертификатов

При покупке запчастей стоит обращать внимание на наличие сертификатов качества. Это может быть гарантией того, что детали прошли необходимые испытания и соответствуют стандартам безопасности и эффективности. Не стесняйтесь спрашивать у продавца о сертификатах и документах на продукцию.

5. Отзывы и рекомендации

Перед покупкой запчастей полезно ознакомиться с отзывами других пользователей. Это поможет вам понять, насколько качественными и надежными являются те или иные детали. Рекомендуется также обратиться к специалистам или опытным пользователям, которые могут дать советы по выбору конкретных запчастей.

6. Учет стоимости

Цена запчастей также играет важную роль. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между стоимостью и качеством. Сравните цены на аналогичные детали от разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету.

Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запчасти для карбюраторов Walbro, что обеспечит долгую и бесперебойную работу вашего инструмента.
