Шайба стопорная – это незаменимый элемент в мире крепежа, который обеспечивает надежность и долговечность соединений. Несмотря на свою простоту, она обладает уникальными свойствами, позволяющими предотвратить самопроизвольное ослабление резьбовых соединений. В данной статье мы рассмотрим, как именно работает шайба стопорная, какие механизмы обеспечивают ее эффективность и почему ее использование так важно в различных отраслях. Также в видео мы продемонстрируем эффект ее работы, что поможет лучше понять ее роль в крепежных системах.
Что же должна стопорить такая шайба?
Что можно сделать со стопорными шайбами? Основные характеристики этих элементов включают зубцы, лапки, насечки и разнообразные формы (гроверные, выгнутые, тарельчатые и волнистые). Для их производства используется пружинная сталь. В отличие от обычных плоских шайб, стопорные обеспечивают большую площадь контакта с резьбовыми поверхностями, что предотвращает самопроизвольное раскручивание. По сути, любую шайбу, которая не является плоской, можно считать стопорной. Их применение предусмотрено практически во всех типах соединений.
Когда стоит применять стопорные шайбы? Это необходимо в ситуациях, когда во время эксплуатации соединения могут возникать значительные внешние нагрузки, особенно вибрации. Такие условия могут привести к ослаблению или раскручиванию резьбового соединения, что делает использование стопорной шайбы целесообразным. Также их можно применять как дополнительную меру для повышения прочности и надежности соединения. Таким образом, стопорные шайбы следует использовать в любых резьбовых соединениях, если конструктивные особенности изделия это позволяют.
Виды стопорных элементов или чем популярен гровер?
Существует несколько типов стопорных шайб:
- гроверные (или шайбы Гровера) с характерным надрезом, изготавливаемые из пружинной стали;
- зубчатые – с внутренними, внешними или комбинированными зубцами, которые могут быть плоскими или коническими; к ним относятся типы A, J, V;

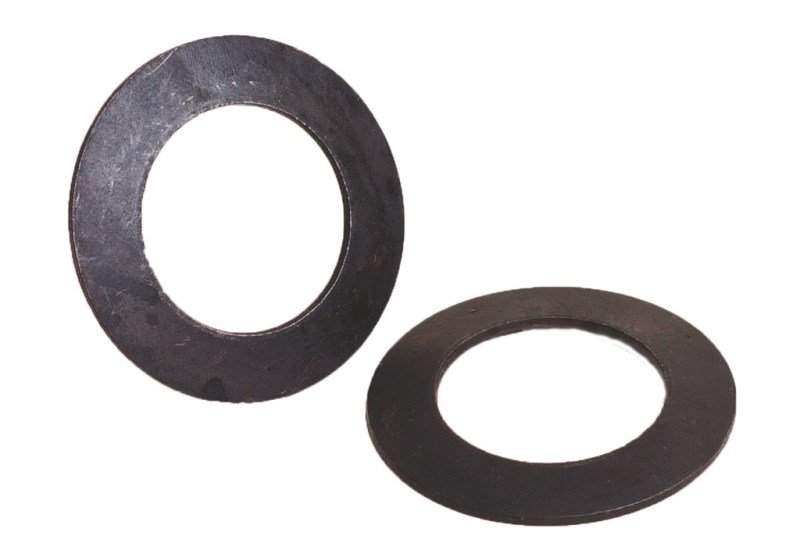

- тарельчатые (с конусообразной поверхностью);
- изделия с лапками и выступами;
- конструкции с рифлением или насечкой (например, шайбы брендов Wurth, NORD-LOCK, NFE и STAR-LOCK);

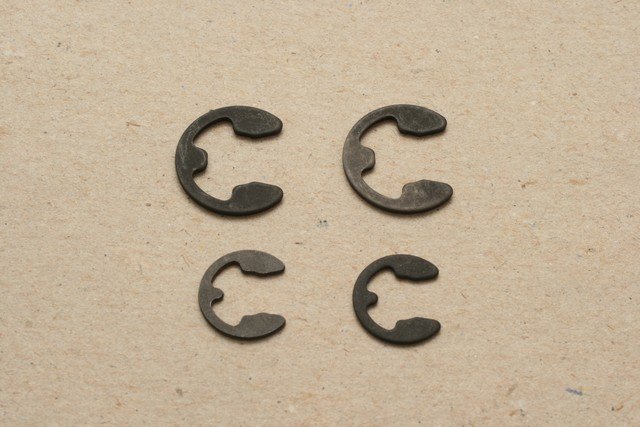

- стопорные кольца;
- упорные шайбы.
Наиболее распространённым вариантом является гроверная шайба. Она имеет надрез, благодаря которому концы шайбы располагаются в разных плоскостях. Эта особенность предотвращает самопроизвольное развинчивание крепежа. Эффект достигается за счёт упругой деформации шайбы под нагрузкой в месте соединения. Гроверные шайбы изготавливаются из пружинистой стали и часто проходят термообработку. Чаще всего их используют в машиностроении и при сборке различных приборов в качестве контрящего элемента. Согласно государственным стандартам, шайбы могут быть как с покрытиями, так и без них. Информацию о типах покрытий, их обозначениях и толщине можно найти в нормативно-технической документации.
Гроверные шайбы бывают четырёх типов, все с квадратным поперечным сечением: Н – нормальная; Т – тяжелая; ОТ – особо тяжелая; Л – легкая. В зависимости от области применения они могут быть оцинкованы или иметь специальные защитные покрытия, полученные термодиффузионным методом. К техническим требованиям относятся: для обеспечения пружинности шайбы должны изготавливаться исключительно из проволоки, соответствующей ГОСТ 11850-72 или другим нормативным документам, а материалом должна быть сталь марок 65Г, 70 и 3Х13. Также возможно использование бронзы марки БрКМц3-1 или других цветных сплавов. Необходимая масса шайб из стали и их расчетная сила упругости (для стали марки 65Г) обычно указываются в сопутствующих документах.
| Параметр | Описание | Рекомендации по использованию |
|---|---|---|
| Материал | Сталь, нержавеющая сталь, алюминий | Выбирайте в зависимости от условий эксплуатации |
| Размеры | Диаметр, толщина, форма | Учитывайте размеры крепежа и нагрузки |
| Применение | Автомобили, машиностроение, строительные конструкции | Используйте в соответствии с техническими требованиями |
Интересные факты
Вот несколько интересных фактов о шайбах стопорных и их роли в крепежных системах:
-
Принцип работы: Шайбы стопорные предназначены для предотвращения самопроизвольного раскручивания крепежных элементов, таких как болты и гайки. Они работают по принципу трения и механического зацепления, что позволяет значительно увеличить надежность соединений, особенно в условиях вибрации.
-
Разнообразие типов: Существует несколько типов шайб стопорных, включая зубчатые, пружинные и пластиковые. Каждый тип имеет свои особенности и применяется в зависимости от условий эксплуатации. Например, зубчатые шайбы обеспечивают лучшее сцепление на неровных поверхностях, а пружинные шайбы компенсируют изменения в нагрузке.
-
Применение в различных отраслях: Шайбы стопорные находят широкое применение в различных отраслях, включая автомобилестроение, авиацию и строительство. Их использование критически важно для обеспечения безопасности и долговечности конструкций, так как даже малейшее ослабление крепежа может привести к серьезным последствиям.
Шайба стопорная – требования стандартов
Согласно стандарту 13463-77 ГОСТ, стальные стопорные шайбы должны иметь твердость в пределах 41,5-49,5 HRB. Если изделия изготовлены из бронзы, их твердость должна быть не менее 90 HRB по шкале Роквелла. Для деталей из стали марки 70 допускается небольшое повышение прочности. Важно, чтобы кромка в месте среза была заостренной. Поверхность изделия должна быть свободной от окалин, заусениц, трещин и признаков коррозии. Небольшие дефекты в области среза допустимы, если они не влияют на эксплуатационные характеристики шайбы и не увеличивают размеры изделия выше установленных норм. Концы изделий должны иметь плоский срез, а толщиной считается максимальная высота.

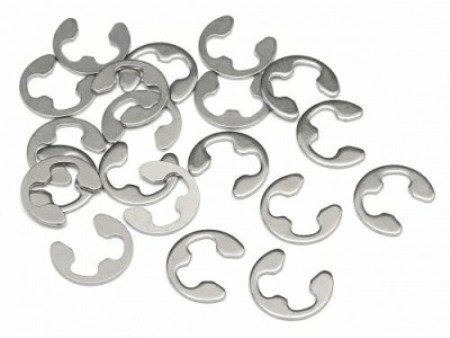

Металлические шайбы с покрытием, нанесенным методом катодного восстановления, подлежат обеззараживанию. Контроль качества осуществляется следующим образом: высота между разведенными концами после их трехкратного сжатия до плоского состояния и выдерживания в таком положении в течение суток должна составлять около 1/6 от фактической толщины шайбы. При этом не допускается ломкость и появление трещин при изгибе концов на 45°. Правила приемки готовых изделий должны соответствовать ГОСТ 17769-83, который предназначен для контроля изделий с грубой точностью (класса С).
Из каждой партии, готовой к сдаче, отбирается несколько шайб для проверки их внешнего вида, размеров, твердости, вязкости, пружинистости и качества покрытия. Внешние характеристики проверяются невооруженным глазом или с помощью лупы с трехкратным увеличением.
Параметры каждой выбранной шайбы измеряются штангенциркулем или другими инструментами, соответствующими государственным стандартам. По тем же критериям проверяется и твердость. Испытание на вязкость проводится путем зажатия одного конца шайбы в тиски, в то время как другой конец отгибается с помощью рычага или разводного ключа для увеличения зазора между концами. Проверка на вязкость считается успешной, если размер между губками тисков и рычагом равен половине диаметра изделия. Пружинность шайбы проверяется следующим образом: она трижды сжимается до полного плоского состояния. В альтернативном варианте проверки пружинные шайбы (10 штук и более) надеваются на длинный болт, на который накручивается гайка до тех пор, пока концы стопорных шайб полностью не сожмутся. Это зафиксированное плоское положение должно сохраняться в течение суток, то есть 24 часа.
https://youtube.com/watch?v=763TfVtrOPU
Как снять стопорную шайбу – как оценить свои возможности?

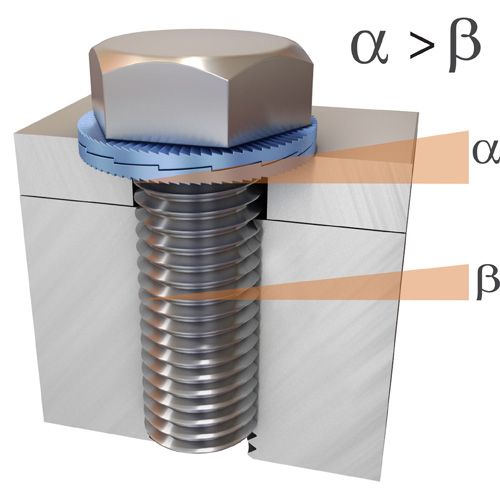

Чтобы надежно зафиксировать резьбовое соединение, между головкой метиза и поверхностью, в которую он вкручивается, размещают стопорную шайбу. При затягивании она сжимается и стремится распрямиться, создавая силу трения, которая препятствует самораскручиванию. Обычная плоская шайба также выполняет эту функцию, но сила трения у стопорной шайбы значительно выше. Это может вызвать трудности при откручивании крепежа. Удалить стопорную шайбу не всегда просто, но не стоит паниковать.
Метод снятия шайбы зависит от веса конструкции, которую она поддерживает. Чем тяжелее конструкция, тем надежнее шайба удерживает ось. В некоторых случаях может потребоваться зубило и молоток. Если нагрузка небольшая, можно использовать пинцет. Главное — немного сдвинуть шайбу с места, чтобы временно снизить усилие, что позволит попробовать открутить крепеж. Для этого следует вставить тонкий плоский предмет в место разреза шайбы. Если потребуется снова закрепить крепеж, а шайба повреждена, можно временно воспользоваться кусочком проволоки, свернутым аналогичным образом, или отрезком резиновой трубочки. Однако это не заменит полноценную стальную шайбу.
Преимущества использования стопорных шайб в различных отраслях
Стопорные шайбы представляют собой важный элемент крепежа, который обеспечивает надежное соединение деталей в различных механизмах и конструкциях. Их использование имеет множество преимуществ, которые делают их незаменимыми в различных отраслях, таких как машиностроение, строительство, автомобилестроение и многих других.
Во-первых, стопорные шайбы предотвращают самопроизвольное раскручивание крепежных элементов. Это особенно актуально в условиях вибрации и динамических нагрузок, где обычные гайки и болты могут ослабевать. Стопорные шайбы, благодаря своей конструкции, создают дополнительное трение между крепежом и соединяемыми деталями, что значительно увеличивает устойчивость соединения.
Во-вторых, использование стопорных шайб позволяет значительно увеличить срок службы соединений. Они защищают резьбу от повреждений и износа, что особенно важно в условиях высоких нагрузок и агрессивных сред. Это приводит к снижению затрат на обслуживание и ремонт, так как необходимость в частой замене крепежа отпадает.
Кроме того, стопорные шайбы бывают различных типов и форм, что позволяет выбрать оптимальный вариант для конкретного применения. Например, есть шайбы с зубьями, которые врезаются в поверхность детали, и плоские шайбы, которые обеспечивают равномерное распределение нагрузки. Это разнообразие позволяет использовать стопорные шайбы в самых различных условиях, от легких конструкций до тяжелых машин.
Также стоит отметить, что стопорные шайбы могут быть изготовлены из различных материалов, включая сталь, нержавеющую сталь, алюминий и пластик. Это дает возможность выбрать шайбы, которые будут наиболее подходящими для конкретной среды эксплуатации, будь то высокая температура, коррозионная среда или другие специфические условия.
Наконец, использование стопорных шайб способствует повышению безопасности эксплуатации оборудования. Надежные соединения снижают риск аварий и поломок, что особенно важно в таких отраслях, как авиация, судостроение и энергетика, где даже малейшая ошибка может привести к серьезным последствиям.
Таким образом, стопорные шайбы являются важным элементом крепежа, который обеспечивает надежность, долговечность и безопасность соединений в различных отраслях. Их преимущества делают их незаменимыми в современных технологиях и производственных процессах.
Ошибки при установке стопорных шайб и их последствия
Установка стопорных шайб – это процесс, который требует особого внимания и точности. Ошибки на этом этапе могут привести к серьезным последствиям, включая повреждение оборудования, снижение его надежности и даже аварийные ситуации. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при установке стопорных шайб, а также их последствия.
Первая и одна из самых распространенных ошибок – это неправильный выбор типа шайбы. Стопорные шайбы бывают различных форм и размеров, и их выбор должен соответствовать конкретным условиям эксплуатации. Например, использование шайбы с недостаточной прочностью может привести к ее деформации под нагрузкой, что, в свою очередь, вызовет ослабление соединения и его расхождение.
Вторая ошибка заключается в неправильной установке шайбы. Стопорные шайбы должны быть установлены в соответствии с рекомендациями производителя. Неправильная ориентация шайбы или ее установка на неподходящую поверхность может привести к тому, что шайба не будет выполнять свою функцию. Это может вызвать ослабление крепежа и, как следствие, его разрушение.
Третья ошибка – это недостаточное затягивание крепежа. Часто при установке стопорных шайб рабочие не придают должного значения моменту затяжки. Недостаточно затянутый крепеж может привести к вибрациям и, как следствие, к расхождению соединения. Это особенно критично в условиях, где присутствуют динамические нагрузки.
Четвертая ошибка – это игнорирование состояния поверхности, на которую устанавливается шайба. Загрязненные или поврежденные поверхности могут стать причиной неправильного контакта шайбы с крепежом, что также может привести к снижению эффективности ее работы. Перед установкой необходимо убедиться, что поверхность чистая и ровная.
Пятая ошибка – это использование уже использованных шайб. Стопорные шайбы, которые уже были установлены и сняты, могут потерять свои свойства и не обеспечивать необходимую фиксацию. Использование таких шайб может привести к непредсказуемым последствиям, включая поломку крепежа и выход из строя всего механизма.
Последствия ошибок при установке стопорных шайб могут быть весьма серьезными. Это не только повреждение самого крепежа, но и возможные аварии, которые могут привести к травмам работников и значительным материальным потерям. Поэтому важно соблюдать все рекомендации и инструкции по установке стопорных шайб, чтобы избежать произвола со стороны крепежа и обеспечить надежность и безопасность эксплуатации оборудования.
Советы по выбору качественных стопорных шайб
При выборе стопорных шайб необходимо учитывать несколько ключевых факторов, которые помогут избежать проблем с крепежом и обеспечат надежность соединений. В первую очередь, следует обратить внимание на материал, из которого изготовлены шайбы. Наиболее распространенными являются стальные, нержавеющие и пластиковые шайбы. Стальные шайбы обеспечивают высокую прочность, но могут подвержены коррозии, если не имеют защитного покрытия. Нержавеющие шайбы, в свою очередь, идеально подходят для использования в условиях повышенной влажности или агрессивной среды, так как они устойчивы к коррозии. Пластиковые шайбы, хотя и менее прочные, могут быть полезны в легких конструкциях или в местах, где требуется изоляция от электрического тока.
Следующий важный аспект – это размер и форма шайбы. Стопорные шайбы бывают различных форм: круглые, квадратные, а также с различными вырезами и выступами. Выбор формы зависит от типа соединения и условий эксплуатации. Например, для крепежа в условиях вибрации лучше использовать шайбы с выступами, которые обеспечивают дополнительное сцепление с поверхностью. Также стоит учитывать диаметр шайбы, который должен соответствовать размеру болта или винта, чтобы обеспечить надежное крепление.
Не менее важным является и качество изготовления шайб. При выборе крепежа стоит обращать внимание на наличие сертификатов качества и соответствия стандартам. Некачественные шайбы могут иметь дефекты, такие как неровности, трещины или недостаточная прочность, что может привести к их разрушению в процессе эксплуатации. Рекомендуется приобретать шайбы у проверенных производителей, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей.
Также стоит учитывать условия эксплуатации, в которых будут использоваться стопорные шайбы. Например, если шайбы будут подвергаться воздействию высоких температур или химических веществ, необходимо выбирать специальные модели, которые могут выдерживать такие условия. Важно помнить, что неправильный выбор шайбы может привести к серьезным последствиям, включая разрушение конструкции или аварийные ситуации.
Наконец, не забывайте о правильной установке стопорных шайб. Даже самая качественная шайба не сможет обеспечить надежное крепление, если она установлена неправильно. Следует следовать рекомендациям производителей и использовать соответствующие инструменты для монтажа. При необходимости можно обратиться к специалистам, которые помогут правильно выбрать и установить крепежные элементы.
