Бойлер косвенного нагрева – это эффективное решение для обеспечения горячей водой в домах и квартирах, особенно в сочетании с газовыми котлами. В данной статье мы рассмотрим различные схемы подключения бойлера к газовому котлу, их особенности и преимущества, а также предложим видеоинструкцию по сборке и монтажу системы. Эта информация будет полезна как для профессионалов, так и для тех, кто планирует самостоятельно установить бойлер, что позволит сэкономить на услугах специалистов и обеспечить надежное функционирование системы горячего водоснабжения.

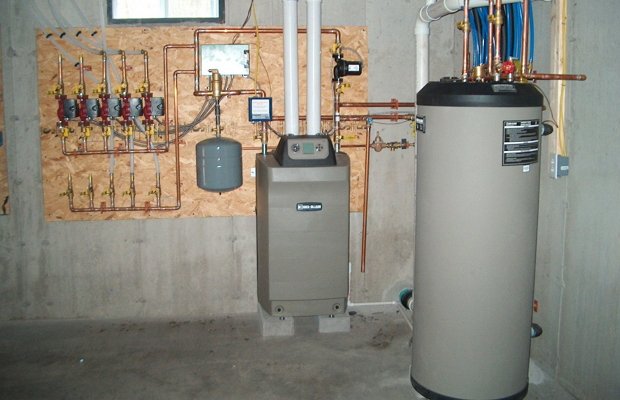

Насколько необходим такой агрегат?

Трудно представить жилье без системы отопления, а горячая вода — важная часть комфортного проживания. Однако перебои с горячей водой — распространенная проблема, особенно для жителей многоквартирных домов. Как поступить в такой ситуации? Одним из решений может стать установка бойлера.

Устройство косвенного нагрева предназначено для подогрева воды с использованием тепла от системы отопления.

На вид этот прибор напоминает бочку, хотя в последние годы появились модели прямоугольной и кубической формы. Такое дизайнерское решение позволяет разместить водонагреватель под котлом, что экономит пространство. Кроме того, эти устройства гармонично сочетаются, так как выполнены в одном стиле. Бойлеры бывают вертикальными и горизонтальными. У этого оборудования есть множество преимуществ:

• Не зависит от электричества и не нагружает электросеть, так как работает на основе центрального отопления.
• Обладает высокой производительностью.
• Служит долго, поскольку внутренние элементы водонагревателя не контактируют с проточной водой.
• Легко адаптируется под альтернативные источники тепла.
• Не нужно ждать, пока вода в системе нагреется — просто откройте кран, и из него потечет вода нужной температуры (в отличие от бойлера прямого нагрева, где нужно подождать).

Однако есть и недостатки: высокая стоимость оборудования и возможные дополнительные расходы на переоборудование существующей системы. Если вам нужен бойлер объемом более 100 литров, потребуется выделить отдельное помещение из-за его больших размеров.

Как и зачем монтировать бойлер косвенного нагрева

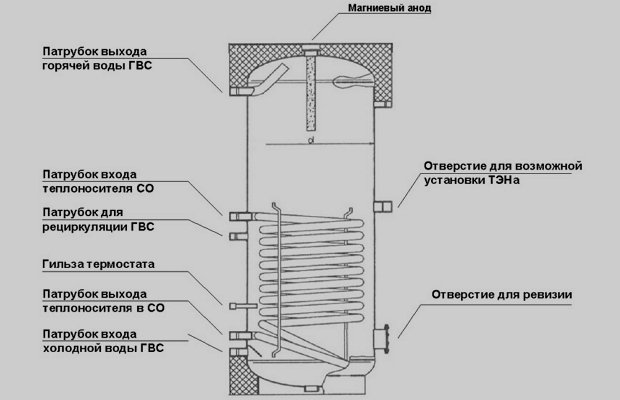

Устройство – что у него внутри?

Агрегат состоит из резервуара определенного объема, который может вмещать от десятков до сотен литров воды. Внутри находится змеевик теплообменника, чаще всего из стали или латуни. Сложная форма этого элемента способствует более эффективному нагреву теплоносителя. Обычно витки теплообменника располагаются в нижней части, где скапливается холодная вода. В некоторых моделях витки распределены равномерно по всему объему. Существуют устройства с двумя теплообменниками: один для жидкости из отопительной системы, а второй — для теплоносителей из альтернативных источников, таких как тепловые насосы или солнечные коллекторы.

Есть модели, в которых вместо теплообменных трубок установлен внутренний резервуар, изготовленный из нержавеющей стали. Жидкость циркулирует в пространстве между двумя резервуарами. В баке предусмотрен магниевый анод, который защищает от гальванической коррозии. Поскольку его электрический потенциал ниже, чем у основного металла, коррозия затрагивает именно анод, поэтому он требует периодической замены.

Для минимизации теплопотерь водонагреватель изолируют специальными материалами, такими как минеральная вата или полиуретановая пена. Это покрытие также защищает агрегат от механических повреждений. Важную роль играет термостат, который контролирует температуру жидкости и обеспечивает безопасность устройства.

Хитрости подключения бойлера косвенного нагрева

Интересные факты

Вот несколько интересных фактов о схеме подключения бойлера косвенного нагрева:

1. Простота установки: Бойлеры косвенного нагрева часто имеют простую схему подключения, что делает их доступными для самостоятельной установки. Основные элементы, такие как теплообменник и насос, можно подключить без сложных манипуляций, что позволяет многим владельцам домов сэкономить на услугах сантехников.

2. Эффективность использования энергии: Бойлеры косвенного нагрева используют тепло, вырабатываемое котлом или другим источником, что делает их более энергоэффективными по сравнению с электрическими бойлерами. Это позволяет снизить затраты на отопление и горячую воду, особенно в системах с низкотемпературным отоплением.

3. Гибкость в подключении: Схема подключения бойлера косвенного нагрева может быть адаптирована под различные системы отопления, включая газовые, дизельные и солнечные котлы. Это дает возможность интегрировать бойлер в уже существующие системы, что делает его универсальным решением для многих домовладельцев.

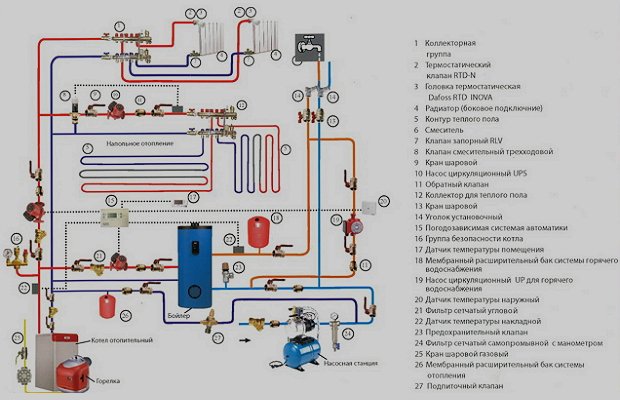

Что происходит при работе бойлера?

Система работает просто. Холодная жидкость поступает в резервуар через специальный ввод. Затем теплоноситель начинает циркулировать по змеевику или между стенками баков, в зависимости от конструкции устройства, нагревая жидкость до нужной температуры и поддерживая её на этом уровне. Нагрев теплоносителя осуществляется с помощью отопительного оборудования.

В конструкции предусмотрены патрубки для ввода и вывода, которые обеспечивают подключение к газовому или другому котлу, а также к точкам потребления. Термостат контролирует температуру теплоносителя и отправляет сигналы, когда она опускается ниже установленного уровня.

Важно отметить, что если расход жидкости не превышает 1,3 л/мин, использование такой системы с водонагревателем и одноконтурным котлом будет неэффективным. В этом случае лучше выбрать двухконтурное отопительное оборудование. Также нет смысла использовать эту систему с электрическим отопительным оборудованием, работающим на энергии от дизель-генератора.

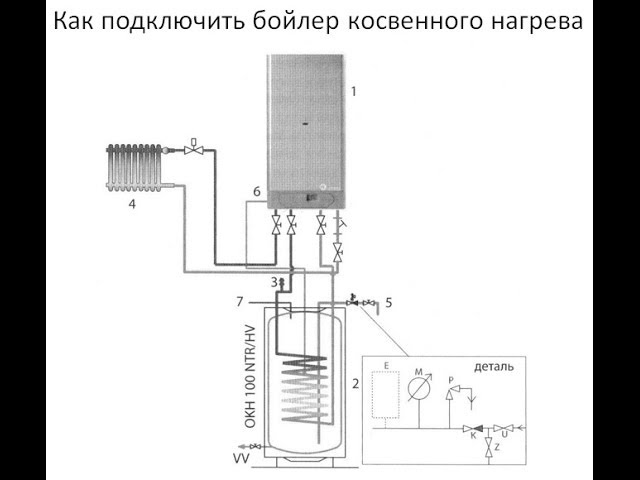

Как подключить бойлер косвенного нагрева

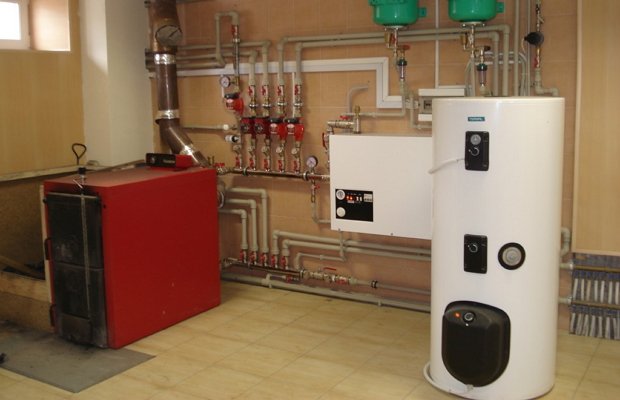

Сборка устройства и его подключение

Теперь, когда мы изучили все нюансы оборудования, перейдем к практической части и обсудим процесс установки. Сначала рассмотрим, как самостоятельно собрать такой бойлер.

Как собрать и подключить бойлер косвенного нагрева — пошаговая схема

Шаг 1: Подготовка бака

Резервуар для хранения воды может быть изготовлен из разных материалов, но главное требование — устойчивость к коррозии. Наилучший выбор — бак из нержавеющей стали. Обычные металлические конструкции, покрытые эмалью или стеклокерамикой, могут начать разрушаться уже в первый год эксплуатации. Важно, чтобы емкость имела достаточный объем для хранения необходимого количества жидкости. В некоторых случаях используют газовые баллоны, но перед их применением нужно разрезать баллон пополам, тщательно очистить внутреннюю поверхность и обработать грунтовкой. Даже после такой подготовки в первые недели жидкость может иметь запах сероводорода. В нашем резервуаре следует сделать три отверстия: для подачи холодной воды, отвода горячей и для крепления змеевика.

Шаг 2: Теплоизоляция устройства

Для правильной установки бойлера важно обратить внимание на его теплоизоляцию. Оберните весь внешний корпус материалом с необходимыми характеристиками. В качестве утеплителя можно выбрать любой подходящий вариант. Закрепите его с помощью клея, проволочной стяжки или другого удобного метода.

Шаг 3: Установка змеевика

Для создания данного элемента лучше использовать латунные трубки небольшого диаметра. Они нагревают жидкость быстрее, чем стальные, и легче очищаются от накипи. Трубку нужно намотать на оправку, при этом важно правильно выбрать размеры. Чем больше воды взаимодействует с трубкой, тем быстрее она нагреется.

Шаг 4: Сборка и монтаж

Теперь необходимо собрать все компоненты бойлера, включая термостат. Если на этом этапе поврежден теплоизоляционный слой, его нужно немедленно восстановить. Затем приварите к резервуару металлические ушки для установки на стене. Водонагреватель крепится с помощью кронштейнов.

Шаг 5: Подключение

Теперь обсудим обвязку. Это устройство соединяется с системами отопления и водоснабжения. В процессе работы жидкость в системе отопления нагревается газовым котлом или другим отопительным устройством. Теплоноситель движется вниз: он поступает в верхний патрубок, а остывший выходит из нижнего и возвращается к котлу. Температуру воды контролирует термостат. Холодная вода из водопровода поступает в нижнюю часть водонагревателя. Рекомендуется устанавливать бойлер как можно ближе к отопительному оборудованию. Подключение водонагревателя осуществляется по одной из схем, приведенных в следующем разделе.

Шаг 6: Возможные схемы подключения

В этом разделе мы рассмотрим способы подключения водонагревателя, который можно использовать даже в системах отопления с двумя контурами. В таком случае распределение теплоносителя происходит с помощью трехходового клапана, управляемого сигналами от термостата водонагревателя. Когда температура жидкости падает, термостат активирует клапан, перенаправляя поток теплоносителя в контур нагрева накопителя. Как только температура восстанавливается, клапан возвращается в исходное положение, и теплоноситель снова поступает в контур отопления. Эта схема является хорошей альтернативой двухконтурному котлу.

Кроме того, движение теплоносителя можно регулировать с помощью циркуляционных насосов, установленных в различных трубопроводах. Линии отопления и нагрева бойлера подключаются параллельно и имеют свои насосы. Как и в предыдущем варианте, режимы контролируются термостатом, и при включении контура горячего водоснабжения отопление отключается. Также возможно использование более сложной схемы с двумя котлами: один обеспечивает непрерывную работу отопительных элементов, а второй — горячее водоснабжение.

Схема с гидравлическим распределителем считается более сложной и требует профессионального подхода для правильного подключения. В этом случае могут быть несколько линий обогрева помещения, таких как теплый пол и радиаторы. Гидравлический модуль контролирует давление во всех ветках системы. Также можно подключить к водонагревателю линию рециркуляции, что обеспечит мгновенную подачу горячей воды из крана.

Выбор места для установки бойлера

При выборе места для установки бойлера косвенного нагрева необходимо учитывать несколько ключевых факторов, которые помогут обеспечить его эффективную работу и удобство в эксплуатации. Первым делом стоит обратить внимание на доступность к источникам горячей и холодной воды, а также к системе отопления, так как бойлер будет подключен к ним.

Оптимальным вариантом будет установка бойлера в техническом помещении, таком как котельная или подсобное помещение, где он не будет мешать повседневной деятельности. Важно, чтобы место установки обеспечивало достаточную вентиляцию, так как бойлер может выделять тепло и влагу. Также стоит учитывать, что бойлер должен быть установлен на ровной и прочной поверхности, способной выдержать его вес, особенно когда он заполнен водой.

Не менее важным аспектом является расстояние до точек водоразбора. Чем ближе бойлер будет находиться к местам, где требуется горячая вода, тем быстрее она будет поступать, что позволит сэкономить на расходах и времени. Рекомендуется также предусмотреть возможность подключения дополнительных точек водоразбора в будущем, если это потребуется.

Кроме того, необходимо учитывать высоту установки бойлера. Обычно его устанавливают на высоте не менее 1 метра от уровня пола, чтобы обеспечить удобный доступ для обслуживания и минимизировать риск затопления в случае протечки. Однако, если у вас есть ограничения по высоте потолков, стоит рассмотреть возможность установки бойлера на стене, что также поможет сэкономить пространство.

Также следует обратить внимание на наличие электрических и водопроводных коммуникаций в месте установки. Если бойлер требует подключения к электрической сети, необходимо заранее предусмотреть наличие розетки и соответствующих кабелей. Важно, чтобы все подключения были выполнены в соответствии с нормами безопасности и требованиями местных регуляторов.

Наконец, стоит учесть и эстетическую сторону вопроса. Бойлер не должен портить интерьер помещения, поэтому его установка должна быть продумана с точки зрения дизайна. Возможно, стоит рассмотреть варианты скрытой установки или использования декоративных экранов, чтобы бойлер гармонично вписывался в общий стиль помещения.

Необходимые инструменты и материалы для подключения

Для успешного подключения бойлера косвенного нагрева необходимо подготовить определённые инструменты и материалы. Это поможет избежать непредвиденных ситуаций и упростит процесс установки. Ниже перечислены основные элементы, которые вам понадобятся.

Инструменты

• Отвертки: Набор отверток (плоские и крестовые) поможет вам в работе с крепежами и соединениями.
• Ключи: Регулируемый ключ и набор гаечных ключей необходимы для затягивания и ослабления соединений труб.
• Плоскогубцы: Используются для захвата и удержания мелких деталей, а также для работы с проводами.
• Рулетка: Для точных измерений, чтобы правильно установить бойлер и трубы.
• Перфоратор или дрель: Понадобится для сверления отверстий в стенах для крепления бойлера и труб.
• Уровень: Для проверки горизонтальности и вертикальности установки бойлера.
• Ножовка по металлу: Если необходимо обрезать трубы или другие металлические элементы.
• Клещи для труб: Для работы с пластиковыми или медными трубами, особенно если они требуют изгиба.

Материалы

• Бойлер косвенного нагрева: Основной элемент системы, который необходимо выбрать в зависимости от ваших потребностей и объёма горячей воды.
• Трубы: Потребуются трубы для подключения бойлера к системе отопления и водоснабжения. Обычно используются медные, пластиковые или стальные трубы.
• Фитинги: Различные соединительные элементы (уголки, тройники, переходники), которые помогут соединить трубы между собой.
• Крепежные элементы: Дюбели, саморезы и анкеры для надежного крепления бойлера к стене.
• Уплотнители: Ленты ФУМ или резинки для герметизации соединений, чтобы избежать протечек.
• Клапаны: Обратные клапаны и предохранительные клапаны для защиты системы от избыточного давления.
• Термометр и манометр: Для контроля температуры и давления в системе.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс подключения бойлера косвенного нагрева и избежать возможных ошибок. Убедитесь, что у вас есть всё под рукой, прежде чем приступить к установке, чтобы работа прошла гладко и эффективно.

Проверка работоспособности и обслуживание бойлера

После установки бойлера косвенного нагрева важно регулярно проверять его работоспособность и проводить необходимое обслуживание. Это поможет избежать неожиданных поломок и продлить срок службы устройства.

Первым шагом в проверке работоспособности бойлера является визуальный осмотр. Убедитесь, что все соединения и трубы не имеют видимых повреждений или утечек. Проверьте, нет ли коррозии на корпусе бойлера и его элементах. Если вы заметили какие-либо проблемы, их следует устранить до начала эксплуатации.

Следующий этап – проверка давления в системе. Для этого необходимо установить манометр на входе в бойлер. Нормальное рабочее давление должно находиться в пределах 1-1,5 бар. Если давление ниже, это может указывать на утечку или недостаток воды в системе. В таком случае необходимо долить воду и проверить систему на наличие утечек.

Также важно проверить термостат и нагревательный элемент. Для этого включите бойлер и установите желаемую температуру. После достижения заданной температуры термостат должен отключить нагрев. Если этого не происходит, возможно, термостат неисправен и требует замены.

Обслуживание бойлера включает в себя регулярную очистку от накипи. Накипь может образовываться на стенках бойлера и нагревательных элементах, что снижает эффективность работы устройства. Для удаления накипи рекомендуется использовать специальные средства, которые можно приобрести в магазинах. Процесс очистки обычно включает в себя отключение бойлера от электросети, слив воды и применение химического средства согласно инструкции.

Не забывайте также о регулярной замене анода, который защищает бойлер от коррозии. Срок службы анода зависит от качества воды и может варьироваться от 1 до 3 лет. При замене анода обязательно отключите бойлер от электросети и слейте воду.

Наконец, рекомендуется проводить полное техническое обслуживание бойлера не реже одного раза в год. Это включает в себя проверку всех компонентов, очистку и замену изношенных деталей. Регулярное обслуживание не только продлит срок службы бойлера, но и обеспечит его эффективную работу, что в конечном итоге сэкономит ваши деньги на электроэнергии и ремонте.
