Сварочный трансформатор — это ключевой элемент в арсенале любого электрика, и понимание его схемы может показаться сложной задачей для новичков. Однако знание устройства и принципа работы трансформатора не только облегчает процесс сварки, но и помогает избежать распространенных ошибок. В этой статье мы разберем основные виды сварочных трансформаторов, их схемы и функциональные особенности, а также предложим видео, которое наглядно продемонстрирует устройство и работу трансформатора, сделав процесс обучения более доступным и понятным.

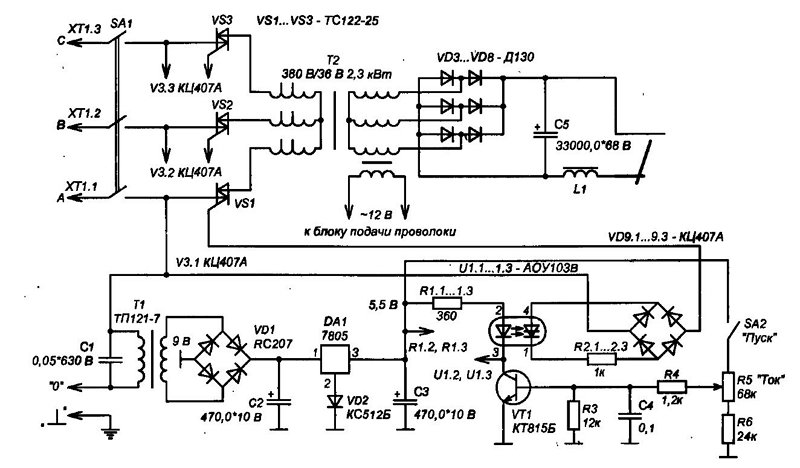

Схема сварочного трансформатора: зачем ее рассчитывать?

Каждый трансформатор для контактной точечной сварки имеет два ключевых параметра: выходное напряжение и ток. Основные функции этого устройства заключаются в регулировании сварочного тока и ограничении тока короткого замыкания. Для достижения падающей характеристики и ограничения тока короткого замыкания необходимо подключить большое сопротивление последовательно с дугой во время сварочного процесса.

Наилучшим решением является использование индуктивного сопротивления, так как это наиболее экономичный вариант. Его можно создать с помощью отдельной дроссельной катушки, подключенной последовательно с дугой, или нескольких дроссельных катушек, объединенных с трансформатором, который также должен быть подключен последовательно с дугой. Альтернативный способ — увеличить внутреннее магнитное рассеяние трансформатора без применения катушек.

При планировании работы важно провести расчет устройства. Исходя из входных значений напряжения и силы тока, можно определить минимальную мощность, что поможет понять, чего ожидать от оборудования. Инженеры знают, как правильно рассчитать сварочный трансформатор, но если вы не собираетесь самостоятельно изготавливать такие устройства, можете воспользоваться онлайн-калькуляторами или готовыми данными из инструкций к каждому прибору.

Как рассчитать трансформатор? (Расчёт и перемотка трансформатора #3)

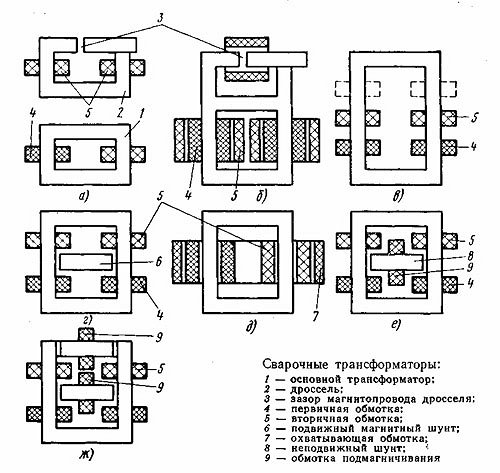

Принцип работы сварочного трансформатора – функции дросселя

Устройство сварочного трансформатора во многом зависит от ключевого элемента — дросселя. Этот компонент регулирует сварочный ток. Принцип его работы таков: при возникновении дуги в результате короткого замыкания ток проходит через обмотку медного дросселя, создавая мощный магнитный поток. Этот поток вызывает электродвижущую силу самоиндукции (ЭДС), направленную против напряжения сварочного трансформатора.

Важно отметить, что вторичное напряжение трансформатора полностью поглощается падением напряжения в дросселе. Это позволяет достичь практически нулевого значения напряжения в сварочной цепи. Появление дуги снижает величину сварочного тока, что уменьшает ЭДС дросселя, действующую против напряжения трансформатора. В результате устанавливается рабочее напряжение, ниже напряжения холостого хода, но достаточное для стабильного горения дуги.

Принцип работы сварочного трансформатора также позволяет увеличить силу сварочного тока. Для этого достаточно увеличить зазор между подвижной и неподвижной частями магнитного провода дросселя. При увеличении зазора сопротивление магнитного провода возрастает, что приводит к снижению магнитного потока. Соответственно, ЭДС самоиндукции катушки дросселя и индуктивное сопротивление уменьшаются, что в конечном итоге способствует увеличению сварочного тока.

Сварочный трансформатор

Интересные факты

Вот несколько интересных фактов о сварочных трансформаторах и профессии электрика:

1. Принцип работы: Сварочные трансформаторы работают на основе электромагнитной индукции, преобразуя высокое напряжение в низкое, что позволяет создавать необходимую температуру для сварки. Это делает их незаменимыми в строительстве и ремонте, где требуется соединение металлических деталей.

2. Обучение и навыки: Чтобы стать электриком, не обязательно проходить длительное обучение. Существуют курсы и мастер-классы, где можно быстро освоить основные навыки работы с электричеством и сварочными аппаратами. Однако важно помнить о безопасности и необходимости соблюдения правил работы с электрическими устройствами.

3. Разнообразие применений: Сварочные трансформаторы используются не только в промышленности, но и в быту. Например, их можно применять для ремонта автомобилей, создания металлических конструкций или даже в художественной сварке, где создаются уникальные скульптуры и предметы интерьера.

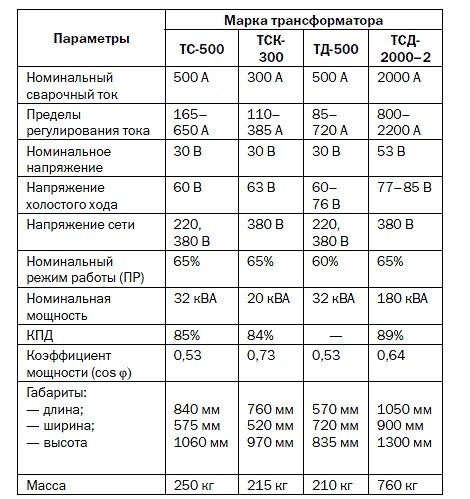

Виды сварочных трансформаторов – постараемся не запутаться

Сварочные трансформаторы классифицируются по типам сварки и методам фазового регулирования. В зависимости от первого критерия выделяют устройства для ручной дуговой сварки и для автоматической сварки под флюсом. Классификация по второму критерию более обширна и включает:

• сварочные трансформаторы с нормальным магнитным рассеянием и амплитудным регулированием (в таких устройствах присутствует дроссель с воздушным зазором или дроссель насыщения);
• трансформаторы с увеличенным магнитным рассеянием и амплитудным регулированием (в них имеются подвижные реактивные обмотки и магнитные элементы, подмагниченные с помощью шунта, конденсатора или импульсного стабилизатора);
• тиристорные сварочные трансформаторы (они могут быть оснащены импульсной стабилизацией или подпиткой).

Это общая схема классификации. Однако стоит подробнее рассмотреть виды сварочных трансформаторов, основное отличие которых заключается в фазовом регулировании. Сварочные трансформаторы переменного тока с амплитудным регулированием изменяют сопротивление или напряжение холостого хода, при этом синусоидальная форма переменного тока передается без искажений.

Трансформаторы с тиристорным регулированием состоят из двух основных компонентов: силового трансформатора и тиристорного регулятора фаз. Эти элементы могут располагаться как в первичной, так и во вторичной цепи, вместе с встречными и параллельными тиристорами и системой управления. Принцип фазового регулирования заключается в преобразовании тока из синусоидального в знакопеременные импульсы, длительность которых определяется тиристором. В процессе регулирования дуга может гореть неустойчиво, поэтому для достижения стабильного горения применяются импульсная стабилизация или дополнительная подпитка.

Среди различных моделей выделяется тороидальный сварочный трансформатор. В отличие от большинства устройств, имеющих форму букв «Ш» или «П», этот агрегат выполнен в виде бублика. Его основное преимущество — высокая мощность при относительно небольших размерах. Также стоит упомянуть сварочный трехфазный трансформатор, который удобно использовать в ситуациях, требующих многоступенчатого понижения с помощью трех однофазных приборов. Он более компактен и удобен в управлении.

Хотя мы много говорим о трансформаторах переменного тока, сварочные трансформаторы постоянного тока обеспечивают большую стабильность и удобство, хотя требуют от сварщика определенных знаний для эксплуатации. Эти устройства обычно имеют высокую стоимость, а их сложная конструкция увеличивает вес агрегата. Тем не менее, их принцип работы расширяет область применения, позволяя работать с нержавеющей сталью и цветными металлами. Однако для таких аппаратов необходимы специальные электроды. Поэтому нецелесообразно приобретать такие устройства в качестве бытовых сварочных трансформаторов из-за их высокой стоимости и сложности.

Устройства для постоянного тока имеют более сложную, крупную и дорогую конструкцию, но это компенсируется их удобством и функциональностью.

Трансформатор для контактной сварки – техника безопасности

Опасность может представлять даже сварочный трансформатор, который не выделяет высокие токи. При его использовании важно соблюдать осторожность и помнить о правилах безопасности. В первую очередь необходимо убедиться, что в зоне сварки нет помех, таких как оргтехника, телевизоры, другие кабели и слуховые аппараты, которые могут негативно сказаться на безопасной работе с трансформатором.

Также важно защитить себя и окружающих от электрического удара. К сожалению, случаи смертельных исходов из-за электрических разрядов не редкость. Поэтому при работе следует использовать резиновые коврики, а само устройство и другие предметы под напряжением не трогать. Необходимо следить за тем, чтобы одежда оставалась сухой. Работа в сырых помещениях или при дождливой погоде строго запрещена!

Не менее важно обеспечить хорошую вентиляцию в помещении, где проходит сварка. Это поможет защитить дыхательные пути, так как в процессе сварки выделяются токсичные дым и пыль. Эти правила являются основными при работе со сварочным трансформатором. Кроме того, специалист, занимающийся сварочными работами, должен хорошо разбираться в конструкции своих устройств, чтобы в случае поломки можно было быстро провести ремонт сварочных трансформаторов.

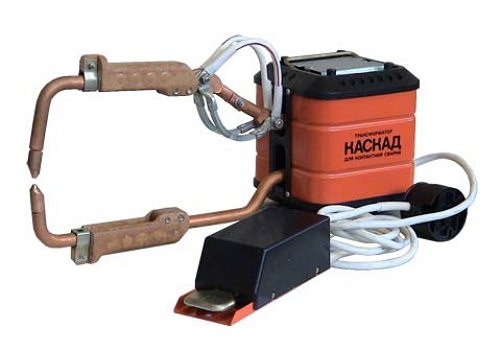

Трансформатор для контактной сварки.

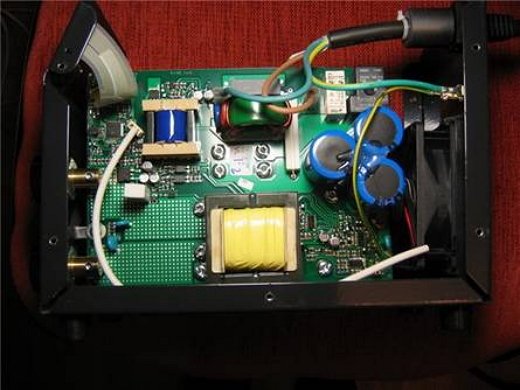

Ремонт сварочных трансформаторов – что мы сможем сами?

Основной проблемой, с которой часто сталкиваются, является неожиданное отключение устройства. Это может быть вызвано замыканием в электрической цепи или проблемами с винтиками катушек. Ремонт не представляет сложности: достаточно отключить аппарат от сети, выявить неисправность и заменить поврежденный элемент, будь то конденсатор, изоляция или другие детали. Если трансформатор издает сильный гул, это может привести к перегреву. Причиной шума могут быть ослабленные болты или неправильно зафиксированные листовые элементы. Решить эту проблему просто — нужно подтянуть все болты и гайки, а также проверить состояние сердечника и при необходимости внести коррективы.

Еще одной распространенной проблемой является чрезмерный нагрев устройства. Это может происходить из-за неправильной настройки сварочного тока. Если не устранить неисправность вовремя, может произойти полное разрушение изоляции, что приведет к выходу аппарата из строя и потребует длительного ремонта. Чтобы избежать перегрева, рекомендуется придерживаться оптимальных значений сварочного тока. Если произошел обрыв сварочной дуги и ее невозможно вновь зажечь, это знакомая ситуация для многих сварщиков. В этот момент дуга может выглядеть как искры. Скорее всего, это связано с пробоем обмотки высокого напряжения.

https://youtube.com/watch?v=yC-ICAuLAQ0

Выбор сварочного трансформатора – на что обратить внимание?

При выборе сварочного трансформатора важно учитывать несколько ключевых аспектов, которые помогут вам сделать правильный выбор и обеспечить безопасность и эффективность сварочных работ. Во-первых, необходимо определить тип сварки, который вы планируете выполнять. Существуют различные методы сварки, такие как дуговая, MIG/MAG, TIG и другие, и каждый из них требует специфического оборудования.

Следующим важным фактором является мощность трансформатора. Она измеряется в амперах и должна соответствовать требованиям выбранного метода сварки. Например, для ручной дуговой сварки обычно требуется трансформатор с мощностью от 160 до 250 А. Если вы планируете работать с более толстыми металлами, вам может понадобиться трансформатор с более высокой мощностью.

Также стоит обратить внимание на напряжение, которое вы будете использовать. Сварочные трансформаторы могут работать как от однофазной, так и от трехфазной сети. Однофазные трансформаторы обычно имеют напряжение 220 В, в то время как трехфазные могут работать на 380 В. Выбор зависит от доступной электросети и ваших потребностей.

Не менее важным аспектом является конструкция трансформатора. Существуют модели с открытой и закрытой конструкцией. Открытые трансформаторы легче в обслуживании, но менее защищены от внешних факторов, таких как пыль и влага. Закрытые модели более защищены, но могут быть сложнее в ремонте. Также стоит обратить внимание на вес и габариты устройства, особенно если вы планируете часто перемещать трансформатор.

Качество материалов и сборки также играет важную роль. Хороший сварочный трансформатор должен быть изготовлен из качественных материалов, которые обеспечивают долговечность и надежность работы. Обратите внимание на наличие сертификатов и гарантий от производителя, что может служить дополнительным показателем качества.

Наконец, не забудьте о дополнительных функциях, которые могут быть полезны в процессе работы. Некоторые трансформаторы оснащены функциями регулировки тока, защиты от перегрева и короткого замыкания, а также возможностью работы в различных режимах. Эти функции могут значительно упростить процесс сварки и повысить его безопасность.

Устранение распространенных неисправностей сварочного трансформатора

Сварочные трансформаторы, как и любое другое электрическое оборудование, могут сталкиваться с различными неисправностями. Понимание этих проблем и методов их устранения является важной частью работы электрика. В этом разделе мы рассмотрим наиболее распространенные неисправности сварочного трансформатора и способы их диагностики и устранения.

1. Перегрев трансформатора

Перегрев является одной из самых частых проблем, с которыми сталкиваются пользователи сварочных трансформаторов. Это может быть вызвано несколькими факторами, такими как:

• Недостаточная вентиляция;
• Чрезмерная нагрузка;
• Неправильное подключение;
• Неисправные компоненты.

Для устранения перегрева необходимо обеспечить хорошую вентиляцию, проверить правильность подключения и уменьшить нагрузку на трансформатор. Если проблема сохраняется, стоит проверить состояние обмоток и других внутренних компонентов.

2. Неправильное напряжение на выходе

Если сварочный трансформатор выдает неправильное напряжение, это может быть связано с:

• Неисправностью обмоток;
• Пробоем изоляции;
• Неправильными настройками трансформатора.

Для диагностики этой проблемы необходимо использовать мультиметр для измерения выходного напряжения. Если оно не соответствует заявленным характеристикам, следует проверить обмотки на наличие повреждений и убедиться в правильности настроек.

3. Шумы и вибрации

Шумы и вибрации могут указывать на механические проблемы внутри трансформатора. Это может быть вызвано:

• Неправильной установкой трансформатора;
• Износом подшипников;
• Неправильной балансировкой компонентов.

Для устранения этой проблемы необходимо убедиться, что трансформатор установлен на ровной поверхности и закреплен должным образом. Также стоит проверить состояние подшипников и, при необходимости, заменить их.

4. Появление искр

Искры могут возникать из-за:

• Пробоя изоляции;
• Неправильного подключения кабелей;
• Износа контактов.

Если вы заметили искры, немедленно отключите трансформатор от сети. Проверьте все соединения и состояние изоляции. При необходимости замените поврежденные кабели или контакты.

5. Отсутствие сварочного тока

Если трансформатор не выдает сварочный ток, это может быть связано с:

• Неисправностью переключателя;
• Проблемами с электропитанием;
• Неисправностью внутренних компонентов.

Для диагностики этой проблемы проверьте, поступает ли электричество на трансформатор, и протестируйте переключатель. Если все в порядке, возможно, потребуется более глубокая проверка внутренних компонентов.

Знание распространенных неисправностей сварочного трансформатора и методов их устранения поможет вам быстро реагировать на проблемы и поддерживать оборудование в рабочем состоянии. Это не только повысит вашу квалификацию как электрика, но и обеспечит безопасность при работе с электрическими устройствами.

Советы по эксплуатации сварочного трансформатора для новичков

Сварочный трансформатор – это ключевой элемент в процессе сварки, который преобразует высокое напряжение в низкое, необходимое для создания дуги. Для новичков, которые только начинают осваивать сварочные технологии, важно понимать, как правильно использовать и обслуживать этот инструмент. Ниже представлены основные советы, которые помогут вам эффективно работать со сварочным трансформатором.

1. Ознакомьтесь с инструкцией

Перед началом работы обязательно ознакомьтесь с инструкцией по эксплуатации вашего сварочного трансформатора. В ней содержится важная информация о технических характеристиках, правилах безопасности и рекомендациях по настройке оборудования. Это поможет избежать ошибок и продлить срок службы устройства.

2. Правильная настройка

Перед началом сварки необходимо правильно настроить трансформатор. Убедитесь, что вы выбрали нужный ток в зависимости от типа и толщины свариваемого материала. Для тонких металлов подойдет низкий ток, а для более толстых – высокий. Неправильная настройка может привести к плохому качеству сварного шва или даже повреждению оборудования.

3. Использование защитного оборудования

При работе со сварочным трансформатором обязательно используйте защитное оборудование: сварочную маску, перчатки и специальную одежду. Это защитит вас от ультрафиолетового излучения, искр и горячих капель металла. Безопасность должна быть вашим приоритетом.

4. Подготовка рабочего места

Перед началом сварки подготовьте рабочее место. Убедитесь, что оно хорошо освещено и свободно от лишних предметов. Это поможет избежать несчастных случаев и упростит процесс сварки. Также проверьте, что в зоне работы нет легковоспламеняющихся материалов.

5. Техника сварки

Освойте основные техники сварки, такие как прямолинейная сварка, угловая сварка и сварка в позиции. Практика поможет вам научиться контролировать дугу и достигать качественных результатов. Начинайте с простых задач и постепенно переходите к более сложным проектам.

6. Уход за оборудованием

После завершения работы обязательно проведите уход за сварочным трансформатором. Очистите его от загрязнений, проверьте состояние кабелей и электродов. Регулярное обслуживание поможет избежать поломок и продлить срок службы устройства.

7. Обучение и практика

Не стесняйтесь обращаться за помощью к более опытным сварщикам. Они могут поделиться полезными советами и показать правильные техники. Также рекомендуется пройти курсы или тренинги по сварке, чтобы получить теоретические знания и практические навыки.

Следуя этим советам, вы сможете уверенно работать со сварочным трансформатором и достигать высоких результатов в сварочном деле. Помните, что практика и внимание к деталям – ключ к успеху в этой профессии.
