Шлицевая гайка – это уникальный метиз, который отличается оригинальной конструкцией и обеспечивает надежное соединение в различных механизмах. В данной статье мы рассмотрим конструктивные особенности круглых шлицевых гаек, их преимущества и области применения, а также познакомим вас с специальными ключами, предназначенными для работы с этими крепежными элементами. Эта информация будет полезна как профессиональным мастерам, так и любителям, стремящимся повысить свои знания о современных крепежных решениях и улучшить качество своих проектов.

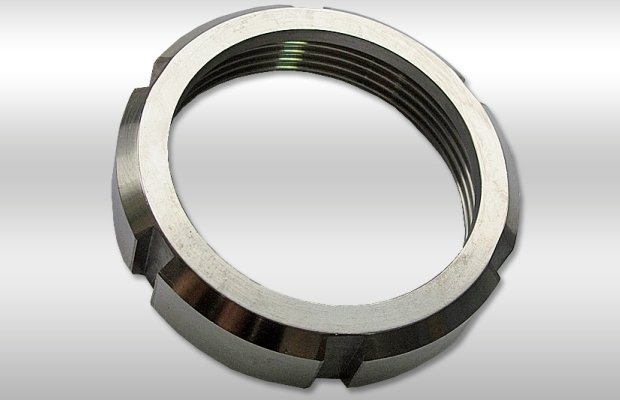

Гайки со шлицами – в чем их особенности?

Шлицевые гайки (ШГ) классифицируются на несколько типов: барашковые, шестигранные, крепежные и трубные. Наиболее востребованной в промышленности является круглая шлицевая гайка. Она играет ключевую роль в фиксации подшипников в автомобильных системах и различном машинном оборудовании. В машиностроении такие гайки также используются для надежного крепления вращающихся элементов на валах.

Главная особенность шлицевых гаек — наличие специальных пазов по бокам, предназначенных для ключа.

Эти пазы обеспечивают быструю и простую установку и снятие крепежа. Это значительно сокращает время, необходимое для сборки конструкций, а процесс монтажа проходит быстро и эффективно.

Фиксация круглых шлицевых гаек осуществляется с помощью многолапчатых шайб, имеющих шесть наружных «лапок» и одну внутреннюю. Одна из внешних «лапок» заходит в шлиц гайки, а внутренняя фиксируется в специально предусмотренном для шайбы пазе на валу. Эти шайбы производятся в соответствии с требованиями Госстандарта 11872 для гаек с резьбой до 20 см.

Важно отметить, что шлицевые гайки при аналогичном диаметре резьбы с распространенными шестигранными гайками имеют значительно меньший вес и радиальные размеры. Это обстоятельство имеет большое значение для многих агрегатов, станков и оборудования в машиностроении.

Гайка DIN 935

DIN 981 Гайка круглая шлицевая | Обзор

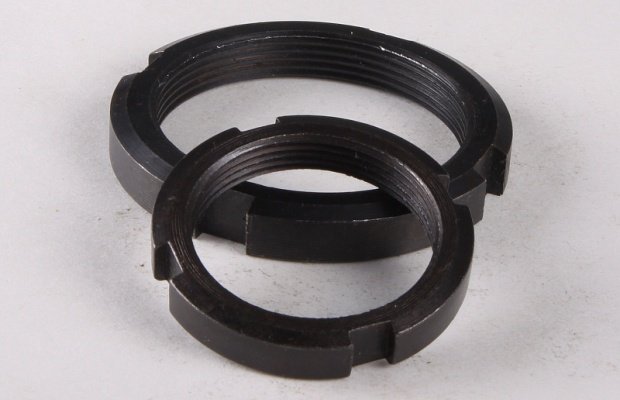

Изготовление и параметры крепежа со шлицами – все стандартизировано!

Основным нормативным документом для производства шлицевых гаек (ШГ) является Госстандарт 11871–88. Он устанавливает возможность изготовления гаек диаметром от 6 до 200 мм с различными шагами резьбы: от 0,5 до 1,25 мм для изделий диаметром 6–24 мм; 1,5 мм для 24–70 мм; 2 мм для 72–170 мм и 3 мм для гаек диаметром 180–200 мм. Шлицевые метизы с резьбой от 125 до 200 мм должны иметь 8 пазов, от 42 до 120 мм – 6 пазов, а для меньших диаметров – 4 паза.

Шлицевые крепежные изделия производятся в двух вариантах:

• с фаской;
• без фаски или с фаской, имеющей скругление от 0,6 до 2,5 мм.

Для изготовления ШГ используются следующие материалы:

• 14Х17Н2, 12Х18Н10Т, 12Х18Н9Т (сплавы с высокой коррозионной стойкостью);
• углеродистые стали марок 35, 20 и 45;
• легированные стали 30ХГСА и 35Х;
• латунь Л63.

По шкале Бринелля твердость этих материалов должна находиться в диапазоне от 110 до 217 единиц.

Вес 1000 шлицевых гаек из стали колеблется от 5,34 до 4106,61 кг для изделий первого варианта и от 4,21 до 1324,89 кг для второго варианта. Для определения массы латунных метизов достаточно умножить вес стальных гаек определенного диаметра на 1,08.

Гайки из стали 35 производятся только с резьбой диаметром от 6 до 48 мм. Эта продукция должна выдерживать испытательные нагрузки в диапазоне от 13,2 до 240,7 кН.

Госстандарт допускает производство шлицевых гаек без специального покрытия. Однако наиболее популярны метизы, обработанные фосфатным маслом или с нанесенным слоем кадмиевого хрома или цинка. Тип покрытия для различных сталей определяется стандартом 9.303, а требования к ним изложены в ГОСТ 9.301.

Поверхность гаек со шлицами должна подвергаться закалке на глубину не менее одного миллиметра. Твердость верхнего слоя этих изделий не должна быть ниже 38 единиц по шкале HRC или 372 по шкале HV. Уровень твердости определяется согласно Госстандартам 9013 или 2999.

Производство болтов и гаек

Интересные факты

Вот несколько интересных фактов о шлицевых гайках:

1. Уникальная конструкция: Шлицевая гайка имеет характерные продольные пазы (шлицы), которые обеспечивают надежное соединение с болтом или шпилькой. Эта конструкция позволяет гайке лучше распределять нагрузку и предотвращает ее самопроизвольное откручивание, что делает ее идеальной для использования в условиях вибрации.

2. Применение в различных отраслях: Шлицевые гайки находят широкое применение в машиностроении, строительстве, автомобилестроении и даже в аэрокосмической отрасли. Их используют для крепления деталей, где требуется высокая прочность и устойчивость к нагрузкам.

3. Разнообразие форм и размеров: Шлицевые гайки бывают различных форм и размеров, что позволяет использовать их в самых разных конструкциях. Существуют как стандартные модели, так и специальные, разработанные для конкретных задач, что делает их универсальным метизом в инженерии.

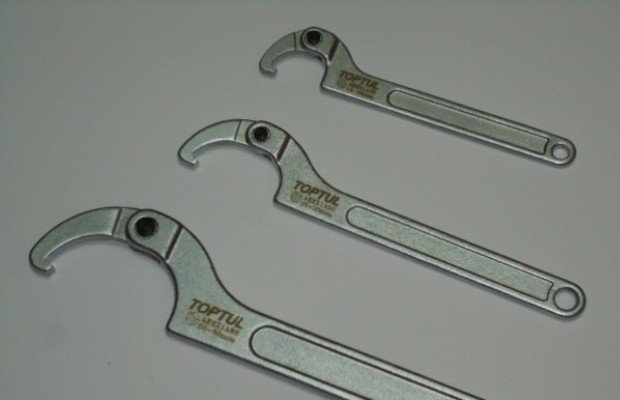

Инструмент для работы со шлицевыми метизами – чем их закручивать?

Для установки и снятия крепежных элементов используются ключи для круглых шлицевых гаек. Этот инструмент изготавливается по Госстандарту 16984–79 и представлен в двух вариантах. Изделия первого варианта имеют маркировку от 7811-0311 до 7811-0331, второго – от 7811-0411 до 7811-0433.

К ключам для шлицевых гаек предъявляются следующие требования:

• твердость – 41,5–46,5 HRC;
• материал – сталь 45 или 40Х (допускаются и другие стали, соответствующие стандартам 1050 или 4543);
• длина ключа – от 105 до 580 мм.

Все остальные технические характеристики ключей для круглых шлицевых гаек подробно описаны в Госстандарте 2838–80.

Применение шлицевых гаек в различных отраслях

Шлицевая гайка, благодаря своей уникальной конструкции, находит широкое применение в различных отраслях промышленности и техники. Основное назначение шлицевых гаек заключается в обеспечении надежного соединения деталей, что делает их незаменимыми в механизмах, где требуется высокая прочность и устойчивость к нагрузкам.

Одной из ключевых областей применения шлицевых гаек является машиностроение. Здесь они используются в различных механизмах, таких как редукторы, трансмиссии и подъемные устройства. Шлицевые гайки обеспечивают надежное крепление валов и других вращающихся элементов, что позволяет избежать их смещения и износа при высоких оборотах.

В автомобильной промышленности шлицевые гайки применяются для крепления колес, подвесок и других критически важных узлов. Их конструкция позволяет равномерно распределять нагрузку, что значительно увеличивает срок службы деталей и повышает безопасность транспортных средств. Кроме того, шлицевые гайки часто используются в системах крепления, где требуется быстрая и простая установка и демонтаж.

В строительстве шлицевые гайки находят применение в различных конструкциях, включая металлические каркасы, опоры и соединения между элементами. Они обеспечивают необходимую жесткость и устойчивость конструкций, что особенно важно при возведении высотных зданий и сооружений. Шлицевые гайки также используются в системах крепления для строительной техники, такой как экскаваторы и краны.

Электронная и электротехническая промышленность также активно использует шлицевые гайки. Они применяются в производстве различных устройств, таких как двигатели, генераторы и трансформаторы. В этих случаях шлицевые гайки обеспечивают надежное соединение компонентов, что критически важно для стабильной работы электрических систем.

В области робототехники шлицевые гайки играют важную роль в механизмах, обеспечивающих движение и манипуляции. Их использование позволяет создавать компактные и легкие конструкции, что является важным фактором для мобильных роботов и автоматизированных систем. Шлицевые гайки обеспечивают точность и надежность в работе, что критично для выполнения сложных задач.

Таким образом, шлицевые гайки являются универсальными метизами, которые находят применение в самых различных отраслях. Их оригинальная конструкция и высокие эксплуатационные характеристики делают их незаменимыми в современных технологиях, обеспечивая надежность и долговечность соединений в самых разнообразных механизмах и устройствах.

Преимущества шлицевых гаек по сравнению с традиционными

Шлицевая гайка представляет собой уникальный метиз, который отличается от традиционных гаек своей конструкцией и функциональными возможностями. Одним из основных преимуществ шлицевых гаек является их способность обеспечивать надежное соединение при высоких нагрузках. Благодаря специальной форме, шлицевая гайка распределяет нагрузку более равномерно, что значительно снижает риск повреждения резьбы и обеспечивает долговечность соединения.

Еще одним важным аспектом является простота монтажа и демонтажа. Шлицевые гайки могут быть установлены и сняты с помощью стандартных инструментов, что делает их удобными в использовании. Это особенно актуально в условиях ограниченного пространства, где традиционные гайки могут быть труднодоступны.

Кроме того, шлицевые гайки обладают высокой устойчивостью к вибрациям. Это свойство делает их идеальными для применения в механизмах, подверженных динамическим нагрузкам, таких как двигатели и трансмиссии. Вибрации могут привести к ослаблению соединений, однако шлицевая гайка, благодаря своей конструкции, минимизирует этот риск.

Шлицевые гайки также обеспечивают более высокий уровень безопасности. Их конструкция предотвращает самопроизвольное откручивание, что особенно важно в ответственных узлах, где надежность соединения критична. Это свойство делает шлицевые гайки предпочтительными в таких отраслях, как автомобилестроение, авиация и машиностроение.

Не стоит забывать и о разнообразии материалов, из которых изготавливаются шлицевые гайки. Они могут быть выполнены из стали, нержавеющей стали, алюминия и других сплавов, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации. Это разнообразие также способствует улучшению коррозионной стойкости и повышению общей надежности соединений.

В заключение, шлицевая гайка представляет собой современное решение для обеспечения надежных и долговечных соединений. Ее преимущества по сравнению с традиционными гайками делают ее незаменимым элементом в различных отраслях, где важны безопасность, устойчивость к нагрузкам и простота в использовании.

Будущее шлицевых гаек: инновации и тенденции

Шлицевая гайка, благодаря своей уникальной конструкции и функциональности, продолжает оставаться актуальной в различных отраслях. В последние годы наблюдается значительный прогресс в разработке и применении шлицевых гаек, что открывает новые горизонты для их использования. Одной из ключевых тенденций является внедрение новых материалов, таких как композиты и легкие сплавы, которые обеспечивают улучшенные механические свойства и устойчивость к коррозии.

Современные технологии производства также играют важную роль в эволюции шлицевых гаек. Использование аддитивных технологий, таких как 3D-печать, позволяет создавать гайки с более сложными геометрическими формами и улучшенными характеристиками. Это открывает возможности для индивидуального проектирования и оптимизации под конкретные задачи, что особенно важно в высокотехнологичных отраслях, таких как авиация и автомобилестроение.

Кроме того, автоматизация процессов сборки и использования шлицевых гаек становится все более распространенной. Внедрение роботизированных систем и автоматизированных линий позволяет значительно повысить скорость и точность монтажа, что, в свою очередь, снижает затраты на производство и увеличивает общую эффективность. В таких условиях шлицевые гайки становятся не только элементом крепежа, но и важным компонентом в системах автоматизации.

Не менее важным аспектом является развитие интеллектуальных технологий. Внедрение сенсоров и систем мониторинга в конструкции шлицевых гаек позволяет отслеживать их состояние в реальном времени, что способствует предотвращению поломок и увеличивает срок службы. Такие инновации особенно актуальны в условиях эксплуатации, где надежность и безопасность являются приоритетами.

В заключение, будущее шлицевых гаек выглядит многообещающе благодаря внедрению новых материалов, технологий производства и интеллектуальных решений. Эти изменения не только улучшают эксплуатационные характеристики шлицевых гаек, но и открывают новые возможности для их применения в самых различных сферах, от машиностроения до высоких технологий. Таким образом, шлицевая гайка продолжает эволюционировать, оставаясь важным элементом современного крепежа.
