Работа с нивелиром – это важный аспект в строительстве и ландшафтном дизайне, который позволяет точно определять высоты и уровни на местности. В данной статье мы подробно рассмотрим, как выбрать подходящую модель нивелира, а также освоим основные техники его использования. Наша цель – сделать процесс измерений доступным и понятным для каждого, независимо от уровня подготовки. Мы также подготовили видео, в котором наглядно продемонстрируем ключевые моменты работы с этим инструментом, что поможет избежать распространенных ошибок и повысить точность ваших замеров.

Принцип работы нивелира, устройство и классификация

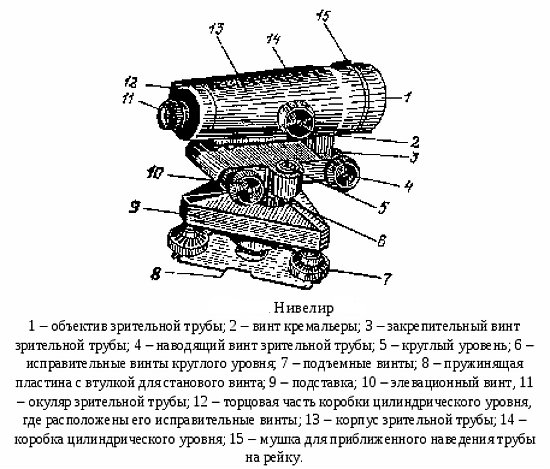

Устройство всех нивелиров схоже: они включают корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Функциональное назначение нивелира зависит от его типа. Существует множество разновидностей, каждая из которых обладает уникальными характеристиками. Рассмотрим основные модели: тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные нивелиры.

Современные нивелиры также классифицируются по уровню точности: точные, высокоточные и технические. Высокоточные устройства дополнительно оснащены микрометренными пластинками или съемными насадками, что позволяет производить измерения по штриховой рейке. Для более точных замеров рекомендуется использовать шашечные рейки. В последнее время растет интерес к цифровым нивелирам. Для работы с ними необходима специальная штрихкодовая рейка, которая автоматически получает результаты измерений.

Цифровые нивелиры оснащены запоминающим устройством, сохраняющим данные после измерений.

Многие путают лазерные нивелиры и построители плоскостей. Последние не являются измерительными приборами и не относятся к нивелирам. Однако, если использовать их совместно с измерительной нивелирной рейкой и установить все на нужном уровне, можно получить показания, аналогичные тем, что дает нивелир. Это может быть полезно, если высокая точность не требуется. В случаях, когда необходимы точные измерения, лучше воспользоваться инструментом, специально предназначенным для этой цели.

Устройство нивелира: взятие отчётов 7.03.14 Д-12

Работа с нивелиром математического типа

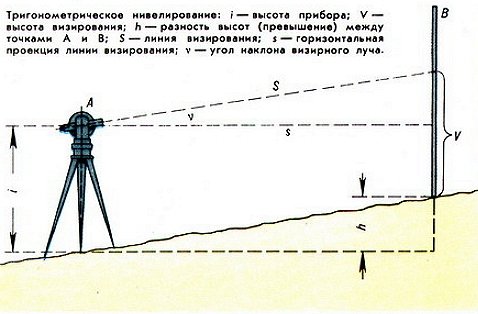

Принцип работы тригонометрического нивелира основан на измерении углов наклона визирных линий из каждой точки. С помощью этого инструмента устанавливаются превышения между различными точками, при этом важно учитывать вертикальные углы в расчетах. В процессе тригонометрического нивелирования можно определить почти любые возвышения между точками с хорошей видимостью, находясь на одной станции. Точность измерений может зависеть от оптических преломлений и отклонений отвесных линий, особенно в горных районах.

Для определения превышений используются измеренные углы, полученные при визировании двух точек с помощью теодолита. Разница между ними позволяет находить превышения. Работа с геометрическим нивелиром включает не только сам прибор, но и рейки. Результаты измерений получаются благодаря разнице между красными и черными отметками, считываемыми с горизонтально расположенной рейки.

Этот метод является самым простым, и расчет можно выполнить, находясь в одной точке, при условии, что превышение не превышает длину рейки. Однако измерения в горной местности с помощью такого нивелира могут быть неточными и неэффективными. Превышение определяется с помощью визирования горизонтальных лучей, что подразумевает совмещение линий на шкале инструмента с горизонтом или объектом, по которому производится замер. Вычисление осуществляется на основе разности высот, указанных на рейке. Точность такого нивелирования варьируется от 1 до 2 мм для технических расчетов и до 0,1 мм для измерений первого класса.

Измерения оптическим нивелиром

Интересные факты

Вот несколько интересных фактов о работе с нивелиром:

1. Историческое значение: Нивелир, как инструмент для определения высот, имеет долгую историю. Первые нивелиры появились еще в Древнем Египте и использовались для строительства пирамид. Современные нивелиры, такие как оптические и лазерные, значительно упростили процесс измерения и повысили точность.

2. Принцип работы: Современные нивелиры, особенно лазерные, используют принцип проекции лазерного луча на поверхность. Это позволяет не только измерять высоту, но и создавать горизонтальные и вертикальные линии, что делает их незаменимыми в строительстве и ремонте.

3. Калибровка и точность: Для достижения высокой точности измерений нивелир необходимо регулярно калибровать. Даже небольшие ошибки в настройках могут привести к значительным отклонениям в результатах, особенно на больших расстояниях. Поэтому профессиональные строители и геодезисты уделяют особое внимание этому процессу.

Назначение нивелира – как работают простые законы физики?

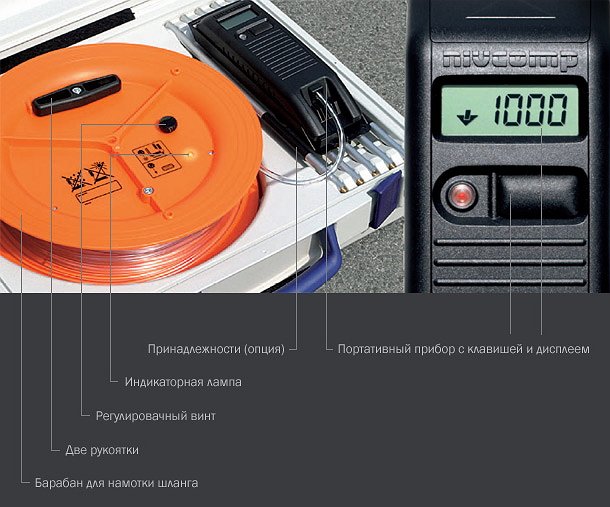

Для чего нужен нивелир гидростатического типа? Принцип работы таких устройств основан на том, что жидкости в сосудах всегда стремятся находиться на одном уровне. Это означает, что положение жидкости не зависит от высоты точек, где находятся сосуды. Данный метод является одним из самых эффективных, а расчеты при таком нивелировании отличаются высокой точностью, позволяя определять разницу высот между точками, даже если они не видны друг другу. В таких ситуациях не могут применяться другие модели. Единственное ограничение измерений — разница высоты не может превышать длину самой длинной трубки, соединяющей сосуды с помощью шлангов.

Барометрический нивелир, как следует из названия, использует барометр, встроенный в устройство. Расчеты производятся на основе данных об атмосферном давлении с применением специальной барометрической формулы. Принцип работы радиолокационных нивелиров основан на измерениях радиовысотомеров и данных эхолотов. Эти устройства устанавливаются на воздушные и водные суда, а профиль измерений строится по маршрутам, которые они проходят.

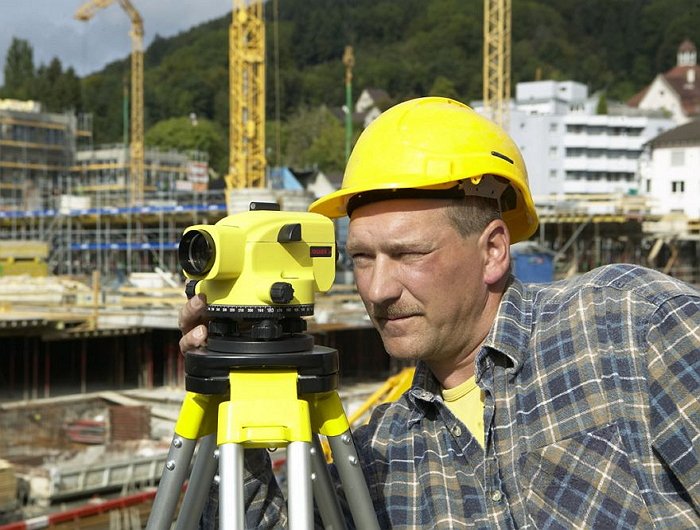

Измерительный инструмент. Оптический нивелир — [© masterkladki]

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры — одни из самых точных инструментов в своей категории и пользуются наибольшим спросом. Их основное назначение — выполнение расчетов, требующих высокой точности и геометрической фиксации результатов. Внутри системы оптических нивелиров находится азот, что предотвращает образование конденсата. Также в них установлены призмы, которые улучшают видимость «пузырьков» на круглом уровне. Для быстрой предварительной настройки на цель в прибор встроен диоптрический визир.

Нивелир защищен от механических повреждений благодаря прочному металлическому корпусу. Он подходит как для плоских, так и для куполообразных штативов. Лазерные нивелиры необходимы для работы как в помещениях, так и на открытом воздухе, включая строительные и ремонтные задачи. Их особенность — создание видимых лазерных линий. Точность измерений таких приборов значительно возрастает при использовании лазерных приемников.

Этот тип нивелиров идеально подходит для измерения точек на одинаковых высотах. Оснастив прибор призмой и креплениями, его можно использовать не только для кругового нивелирования бордюров, но и для облицовки стен или установки подвесных потолков. Современный лазерный нивелир Stabila обладает таким оснащением. Поворотная призма позволяет легко поворачивать инструмент и измерять точки на поверхности в круговом направлении.

Все, что нужно знать о лазерных нивелирах

Как работать с нивелиром – сложно ли быть геодезистом?

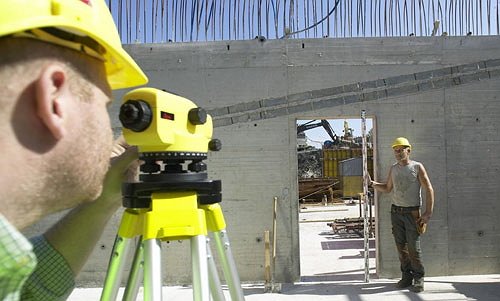

После обсуждения модельного ряда давайте разберемся, как правильно использовать нивелир. Изложим простую последовательность действий. В первую очередь прибор устанавливается на ровной поверхности между основными контрольными точками. С помощью подъемных винтов на подставке отрегулируйте пузырек уровня так, чтобы он оказался в центре. Прежде чем снимать показания с каждой точки, убедитесь, что пузырек находится в правильном положении; для этого воспользуйтесь элевационными винтами. Затем установите рейку на заднюю контрольную точку и запишите показания с одной черной стороны.

После этого переместите рейку на переднюю контрольную точку и зафиксируйте показания с другой черной стороны. Далее переверните рейку и снимите показания красной отметки с передней стороны, а затем и с задней. На следующем этапе необходимо вычислить превышения, то есть рассчитать значения для красных и черных точек, используя специальные формулы. Чтобы повысить точность результата, рекомендуется также взять показания с промежуточной точки и повторить расчеты. В завершение нивелирования вычислите горизонт инструмента, что подразумевает расчет высоты визирного луча. Этот расчет также осуществляется по определенной формуле.

Нивелиры Setl, Vega. Начало работы

Советы по выбору нивелира для различных задач

При выборе нивелира для выполнения различных задач важно учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор и обеспечить точность измерений. Ниже приведены основные аспекты, на которые стоит обратить внимание.

1. Тип нивелира

Существует несколько типов нивелиров, каждый из которых предназначен для определенных условий работы:

• Оптические нивелиры – наиболее распространенный тип, который использует оптические линзы для определения высоты. Они подходят для строительных и геодезических работ на больших расстояниях.
• Лазерные нивелиры – обеспечивают высокую точность и удобство в работе. Они могут быть как вращающимися, так и линейными, что позволяет использовать их в помещениях и на открытых площадках.
• Электронные нивелиры – используют цифровые технологии для автоматизации процесса измерения. Они идеально подходят для профессионалов, которым нужна высокая точность и скорость работы.

2. Точность измерений

Точность нивелира – один из самых важных параметров. Для строительных работ достаточно нивелира с точностью ±2-3 мм на 100 м, в то время как для геодезических работ может потребоваться точность до ±1 мм на 100 м. Обязательно ознакомьтесь с техническими характеристиками инструмента перед покупкой.

3. Диапазон работы

Выбор нивелира также зависит от диапазона работы. Если вы планируете использовать инструмент на больших расстояниях, выбирайте модели с большим диапазоном измерений. Например, лазерные нивелиры могут работать на расстоянии до 1000 м, в то время как оптические нивелиры имеют ограничение в 300-500 м.

4. Условия эксплуатации

Важно учитывать условия, в которых будет использоваться нивелир. Если вы планируете работать на улице, выбирайте модели с защитой от влаги и пыли (по стандарту IP54 и выше). Для работы в помещениях можно использовать более легкие и компактные модели.

5. Дополнительные функции

Современные нивелиры могут иметь множество дополнительных функций, таких как:

• Автоматическая настройка – упрощает процесс выравнивания и экономит время.
• Функция самовыравнивания – позволяет нивелиру автоматически находить горизонтальное положение, что особенно полезно при работе на неровных поверхностях.
• Подсветка – облегчает работу в условиях низкой освещенности.

6. Бюджет

Цена нивелира может варьироваться в широких пределах. Определите свой бюджет заранее и выбирайте инструмент, который соответствует вашим требованиям и финансовым возможностям. Не всегда дорогие модели являются лучшими; иногда можно найти отличные варианты по более доступной цене.

В заключение, выбор нивелира зависит от множества факторов, включая тип работ, точность, условия эксплуатации и бюджет. Уделите время изучению различных моделей и их характеристик, чтобы выбрать инструмент, который наилучшим образом соответствует вашим потребностям.

Ошибки при работе с нивелиром и как их избежать

Работа с нивелиром требует высокой точности и внимательности, и даже небольшие ошибки могут привести к значительным искажениям в результатах измерений. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при работе с нивелиром, а также способы их предотвращения.

1. Неправильная установка нивелира. Одной из самых распространенных ошибок является неправильная установка нивелира. Убедитесь, что инструмент установлен на ровной и стабильной поверхности. Используйте уровень для проверки горизонтальности основания. Если нивелир установлен на наклонной или неустойчивой поверхности, это может привести к ошибкам в измерениях.

2. Игнорирование условий окружающей среды. Влияние погодных условий, таких как ветер, дождь или сильное солнце, может негативно сказаться на точности измерений. При работе на открытом воздухе старайтесь выбирать время с минимальными колебаниями температуры и ветра. Также избегайте работы в условиях сильного солнечного света, так как это может вызвать искажения в оптических приборах.

3. Неправильное использование штатива. Штатив является важной частью нивелира, и его неправильная настройка может привести к ошибкам. Убедитесь, что все ножки штатива надежно зафиксированы и находятся на одной высоте. При необходимости используйте дополнительные элементы для стабилизации, особенно на неровных поверхностях.

4. Ошибки в считывании показаний. Неправильное считывание показаний нивелира может произойти из-за неправильного угла зрения или недостаточной освещенности. Всегда старайтесь смотреть на шкалу нивелира под прямым углом и в условиях хорошей видимости. Если необходимо, используйте дополнительные источники света для улучшения видимости.

5. Неучет изменений высоты. При работе на больших расстояниях важно учитывать изменения высоты между точками. Используйте дополнительные контрольные точки для проверки точности измерений. Это поможет избежать накопления ошибок, особенно если вы работаете на больших площадях.

6. Неправильная калибровка инструмента. Регулярная калибровка нивелира необходима для поддержания его точности. Перед началом работы всегда проверяйте уровень и калибруйте инструмент, если это необходимо. Используйте специальные калибровочные инструменты или обращайтесь к профессионалам для проверки состояния нивелира.

Избегая этих распространенных ошибок и следуя рекомендациям по правильной работе с нивелиром, вы сможете значительно повысить точность своих измерений и добиться более качественных результатов в своей работе. Помните, что тщательная подготовка и внимание к деталям – ключ к успешному использованию этого важного инструмента.

Практические примеры применения нивелира в строительстве и геодезии

Нивелир – это незаменимый инструмент в арсенале строителей и геодезистов, позволяющий точно определять высоты и уровни. Его применение охватывает широкий спектр задач, от простых строительных работ до сложных геодезических исследований. Рассмотрим несколько практических примеров, где нивелир играет ключевую роль.

1. Установка фундамента

При закладке фундамента важно обеспечить его горизонтальность и правильное расположение относительно уровня земли. Нивелир помогает определить высоту, на которой должен находиться фундамент, а также контролировать его горизонтальность в процессе заливки. Используя нивелир, строитель может избежать ошибок, которые могут привести к перекосам и, как следствие, к разрушению здания.

2. Разметка площадки для строительства

Перед началом строительства необходимо произвести разметку площадки. С помощью нивелира можно точно определить границы участка и высоты различных точек, что особенно важно на неровных или наклонных территориях. Это позволяет избежать проблем с дренажом и другими инженерными системами в будущем.

3. Установка окон и дверей

При монтаже окон и дверей необходимо, чтобы они были установлены строго по уровню. Нивелир позволяет контролировать вертикальность и горизонтальность рам, что обеспечивает правильное открытие и закрытие, а также предотвращает появление щелей и утечек тепла.

4. Геодезические исследования

В геодезии нивелир используется для определения высотных отметок различных точек на местности. Это особенно важно при проведении топографических съемок, где точность измерений критически важна. С помощью нивелира геодезисты могут создавать карты местности, определять границы участков и проводить другие исследования, требующие высокой точности.

5. Монтаж инженерных систем

При установке систем водоснабжения, отопления и канализации также необходимо учитывать уровень. Нивелир помогает определить уклон труб, что важно для их правильной работы. Неправильный уклон может привести к затоплению или, наоборот, к недостаточному оттоку воды.

6. Ландшафтный дизайн

В ландшафтном дизайне нивелир используется для создания террас, дорожек и других элементов, которые требуют точного соблюдения уровней. Это позволяет не только улучшить внешний вид участка, но и обеспечить его функциональность, например, предотвратить эрозию почвы.

Таким образом, нивелир является важным инструментом, который находит применение в самых различных областях. Его использование позволяет значительно повысить точность и качество выполняемых работ, что в конечном итоге сказывается на долговечности и надежности построенных объектов.
