Соединение труб из полиэтилена низкой плотности (ПНД) является ключевым этапом в создании надежных и долговечных трубопроводных систем, используемых в различных сферах, от водоснабжения до газораспределения. В данной статье мы рассмотрим основные методики стыковки труб ПНД, включая компрессионные фитинги и муфты, а также их особенности и преимущества. Знание этих технологий поможет вам выбрать наиболее подходящий способ соединения, обеспечивающий герметичность и устойчивость системы к внешним воздействиям. Кроме того, мы предлагаем видео, демонстрирующее практическое применение этих методов, что сделает процесс сборки еще более понятным и доступным.

Неразъемные соединения трубы из полиэтилена низкого давления

В настоящее время изделия из полиэтилена низкого давления активно используются в строительстве трубопроводов различных типов. Чаще всего из таких пластиковых труб создаются как самотечные, так и напорные водопроводные системы. Соединение труб осуществляется двумя основными методами: разъемным и неразъемным. Разъемный способ более популярен, однако неразъемная технология также широко применяется при создании трубопроводов любой длины.

Процесс неразъемного соединения осуществляется следующими способами:

1. Сварка встык. В этом случае торцы фитингов и труб нагреваются до состояния плавления. Затем их концы сжимаются с помощью специального устройства, известного как ручной утюг, что приводит к образованию прочного монолитного шва. Этот шов по своим техническим и эксплуатационным характеристикам полностью соответствует материалу ПНД-труб. При сварке встык важно использовать фитинги и трубы с одинаковым сечением.
2. Краевая сварка (или прессовочная). Этот метод рекомендуется для безнапорных водопроводных систем, когда необходимо соединить входы колодцев или коллекторов с торцами труб ПНД. Прессовочная сварка выполняется с использованием специальных стержней (электродов ПЭ).
3. Гнездовая сварка. Она осуществляется аналогично сварке встык, но при этом используются фитинги, внутреннее сечение которых совпадает с наружным диаметром свариваемых труб.

В быту трубы из полиэтилена высокого давления чаще всего соединяются методом сварки встык. Краевая и гнездовая сварки применяются реже. Существует также неразъемный метод соединения ПНД-изделий, называемый электрофузионной сваркой. При этом способе фитинги и трубы должны иметь одинаковое сечение. Электрофузионная схема требует использования специальных соединительных муфт с уникальной конструкцией. В заводских условиях в муфты вплавляется нагревательная сетка с двумя электроконтактами, выведенными наружу.

Муфты для электрофузионной сварки имеют уникальные штрих-коды. Если работа выполняется с помощью автоматического агрегата, он самостоятельно определяет оптимальный режим сварки, считывая код.

Если автоматического сварочного аппарата нет, специалисту необходимо самостоятельно установить подходящий режим работы, основываясь на характеристиках используемой муфты. Все неразъемные соединения имеют один серьезный недостаток: в случае поломки какой-либо части трубопровода быстро заменить муфты или фитинги не получится. Демонтаж и установка новых элементов потребует значительных трудозатрат и времени. Поэтому предпочтительнее использовать разъемные методы соединения ПНД-изделий, о которых мы поговорим далее.

Стыковая сварка труб ПНД

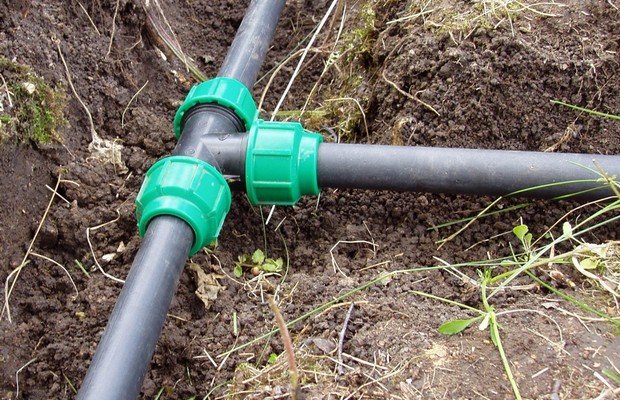

Разъемные соединения для оперативного и качественного монтажа трубопроводов

Для монтажа водопроводных систем часто используют соединительные муфты, производимые экструзионным способом из полиэтилена. С помощью таких фитингов установка трубопроводов проходит быстро и без специального оборудования. Муфты бывают различных типов: компрессионные, редукционные и соединительные. Соединительные муфты являются простыми и предназначены для соединения труб одинакового диаметра. Для создания системы из труб с различными диаметрами следует использовать редукционные муфты.

Компрессионные фитинги применяются для сборки водо- и газоснабжающих систем из труб из полиэтилена низкого давления (ПНД). Эти муфты могут иметь внутреннюю или внешнюю резьбу. Установка таких фитингов осуществляется по следующей схеме:

1. Удалите загрязнения и пыль с торца трубы, а также снимите фаску с конца трубы с помощью строительного ножа (он должен быть хорошо заточен) или специального фаскоснимателя.
2. Открутите накидную гайку и разберите компрессионный соединительный элемент.
3. Нанесите маркером отметку на трубе, указывающую глубину вхождения трубы в соединение.
4. Обработайте конец ПНД-трубы жидким мылом или силиконовым составом для облегчения ввода трубы в муфту.

Теперь необходимо с достаточным усилием ввести трубу на отмеченную глубину и установить гайку на место, закрутив её до упора. Специалисты рекомендуют не использовать инструменты для закручивания гайки, а выполнять эту работу вручную, чтобы избежать повреждения трубы и срыва резьбы.

Помимо простоты монтажа, полиэтиленовые муфты обладают и другими преимуществами:

• высокой устойчивостью к температурным колебаниям и механическим воздействиям;
• надежностью соединений;
• универсальностью применения (муфты подходят для любых трубопроводных систем);
• длительным сроком службы газовых и водопроводных сетей.

Также стоит отметить, что полиэтиленовые фитинги имеют доступную цену, что является важным фактором. При сборке самотечных систем, например, канализационных, трубы ПНД могут соединяться самым простым способом – в раструб. В этом случае фитинги не требуются. Достаточно вставить торец одной трубы в раструб другой и герметизировать соединение с помощью силиконового состава или специальных эластичных манжет.

СПОСОБ СОЕДИНЕНИЯ ФИТИНГА И ТРУБЫ ПНД (ПЭ)

Интересные факты

Вот несколько интересных фактов о соединении труб из полиэтилена низкого давления (ПНД):

1. Разнообразие соединений: Существует несколько методов соединения труб ПНД, включая сварку, механические соединения и соединения с помощью фитингов. Каждый из этих методов имеет свои преимущества и может быть выбран в зависимости от конкретных условий эксплуатации и требований к системе.

2. Сварка под давлением: Один из самых надежных способов соединения труб ПНД — это сварка. При этом трубы нагреваются до определенной температуры, после чего они соединяются под давлением. Такой метод обеспечивает прочное и герметичное соединение, которое может выдерживать высокие нагрузки и агрессивные среды.

3. Долговечность и устойчивость: Трубы ПНД обладают высокой устойчивостью к коррозии и воздействию химических веществ, что делает их идеальными для использования в различных условиях, включая агрессивные среды. При правильном соединении и установке такие трубы могут служить десятилетиями без необходимости в ремонте или замене.

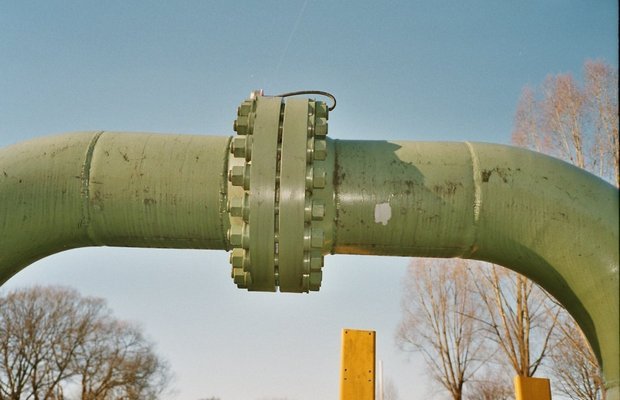

Стыкование полиэтиленовой и стальной трубы – как выполнить?

При ремонте домашних водопроводных систем часто возникает необходимость соединить металлические трубы с изделиями из полиэтилена низкого давления. Это можно сделать самостоятельно, используя два основных метода: фланцевое соединение и резьбовые фитинги.

Фланцевая технология подходит для соединения труб большого диаметра (100–110 мм). Она включает накидные фланцы, которые устанавливаются на торцы труб. В некоторых случаях фланцы могут быть приварены к трубе и соединены с втулками. Этот метод рекомендуется для трубопроводов, которые часто требуют ремонта и демонтажа.

Резьбовые соединения лучше подходят для труб меньшего диаметра. Для этого необходимо приобрести фитинги с особой конструкцией. Они состоят из гладкой муфты, в которую вставляется ПНД-труба, и специального резьбового соединения для стальной трубы. Соединить трубы из различных материалов с помощью резьбового фитинга сможет любой домашний мастер, и все работы займут немного времени.

Таким образом, используя различные фитинги, вы можете собрать трубопроводы любой конфигурации из изделий разных материалов.

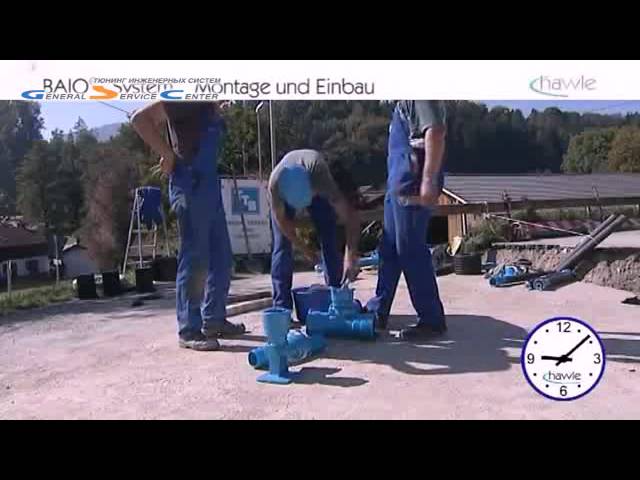

Особенности монтажа фланцевого соединения Hawle и системы BAIO (без перевода)

Выбор фитингов для соединения труб ПНД

При выборе фитингов для соединения труб из полиэтилена низкого давления (ПНД) необходимо учитывать несколько ключевых факторов, которые обеспечат надежность и долговечность системы. Фитинги являются важными элементами, которые обеспечивают герметичность и прочность соединений, поэтому их выбор должен быть обоснованным и продуманным.

Первым шагом в выборе фитингов является определение типа соединения. Существуют различные виды фитингов, такие как муфты, тройники, уголки и заглушки. Каждый из этих типов предназначен для конкретных задач, и выбор зависит от конфигурации трубопровода и его назначения. Например, для изменения направления трубопровода используются уголки, а для соединения двух труб — муфты.

Следующим важным аспектом является материал фитингов. Для труб ПНД рекомендуется использовать фитинги, изготовленные из того же материала, что и трубы. Это обеспечит совместимость и предотвратит возможные проблемы, связанные с различиями в коэффициентах теплового расширения и механических свойствах. Наиболее распространенными являются фитинги из полиэтилена, но также можно встретить изделия из других материалов, таких как латунь или нержавеющая сталь, которые могут использоваться в специфических условиях.

Размер фитингов также играет важную роль. Он должен соответствовать диаметру труб, чтобы обеспечить надежное соединение. При выборе фитингов необходимо учитывать не только внешний диаметр труб, но и внутренний, так как это влияет на пропускную способность системы. Рекомендуется использовать фитинги, которые имеют маркировку, указывающую на их соответствие стандартам и размерам.

Кроме того, стоит обратить внимание на способ соединения фитингов с трубами. Существуют различные технологии, такие как сварка, клеевые соединения и механические соединения. Сварка является одним из самых надежных методов, так как обеспечивает прочное и герметичное соединение. Механические соединения, такие как зажимные или компрессионные фитинги, могут быть удобны в установке и демонтаже, но требуют тщательной проверки на герметичность.

Не менее важным аспектом является рабочее давление и температура, при которых будет эксплуатироваться трубопровод. Фитинги должны соответствовать условиям эксплуатации, чтобы избежать их разрушения или утечек. При выборе фитингов рекомендуется изучить технические характеристики и сертификаты, подтверждающие их соответствие стандартам.

Наконец, стоит учитывать производителя фитингов. Известные бренды, как правило, предлагают более высокое качество и надежность своей продукции. Рекомендуется выбирать фитинги от проверенных производителей, которые зарекомендовали себя на рынке и имеют положительные отзывы пользователей.

В заключение, выбор фитингов для соединения труб ПНД — это важный этап, который требует внимательного подхода. Учитывая тип соединения, материал, размер, способ установки, рабочие условия и репутацию производителя, можно обеспечить надежность и долговечность всей системы трубопроводов.

Проверка герметичности соединений после монтажа

После завершения монтажа трубопроводной системы из полиэтиленовых труб (ПНД) крайне важно провести проверку герметичности соединений. Это необходимо для предотвращения утечек, которые могут привести к серьезным последствиям, таким как повреждение окружающей среды, снижение давления в системе и дополнительные финансовые затраты на ремонт.

Существует несколько методов проверки герметичности, каждый из которых имеет свои особенности и преимущества.

1. Визуальный осмотр

Первый и самый простой метод — это визуальный осмотр всех соединений. Необходимо проверить, нет ли видимых повреждений, трещин или неправильной установки фитингов. Важно убедиться, что все соединения выполнены аккуратно и соответствуют требованиям производителя.

2. Проверка с помощью воды

Этот метод заключается в том, чтобы заполнить систему водой и наблюдать за возможными утечками. Для этого:

• Закройте все выходы и входы трубопровода.
• Заполните систему водой, оставляя небольшое пространство для воздуха.
• Оставьте систему под давлением на некоторое время (обычно 24 часа).
• Проверьте все соединения на наличие капель или потеков.

Если утечек не обнаружено, это свидетельствует о герметичности соединений.

3. Проверка с помощью воздуха

Метод проверки герметичности с помощью воздуха также широко используется. Он включает в себя следующие шаги:

• Закройте все выходы и входы трубопровода.
• С помощью компрессора подайте воздух в систему до заданного давления.
• Используйте манометр для контроля давления в системе.
• Наблюдайте за показаниями манометра в течение определенного времени. Если давление остается стабильным, соединения герметичны.

Этот метод позволяет быстро выявить утечки, так как даже небольшие повреждения приведут к падению давления.

4. Использование специального оборудования

Для более точной проверки герметичности можно использовать специализированное оборудование, такое как ультразвуковые детекторы утечек или инфракрасные камеры. Эти устройства позволяют обнаруживать утечки даже в труднодоступных местах и обеспечивают высокий уровень точности.

5. Тестирование на прочность

В некоторых случаях может потребоваться провести тестирование на прочность, которое включает в себя создание давления, превышающего рабочее. Этот метод позволяет не только проверить герметичность, но и убедиться в прочности соединений под нагрузкой. Однако его следует проводить с осторожностью и в соответствии с рекомендациями производителя труб и фитингов.

В заключение, проверка герметичности соединений после монтажа труб ПНД — это важный этап, который не следует игнорировать. Правильный выбор метода проверки и тщательное выполнение всех этапов помогут гарантировать надежность и долговечность трубопроводной системы.

Устойчивость соединений к внешним воздействиям и коррозии

Соединения труб из полиэтилена низкой плотности (ПНД) обладают высокой устойчивостью к внешним воздействиям и коррозии, что делает их идеальными для использования в различных условиях, включая агрессивные среды. ПНД-трубопроводы широко применяются в водоснабжении, газоснабжении, а также в системах дренажа и канализации.

Одним из ключевых факторов, обеспечивающих долговечность соединений, является химическая инертность материала. Полиэтилен не подвержен коррозии, что исключает риск разрушения соединений под воздействием химических веществ, содержащихся в грунте или в транспортируемых жидкостях. Это особенно важно для трубопроводов, которые проходят через зоны с высоким содержанием агрессивных химикатов.

Кроме того, ПНД-трубопроводы обладают высокой устойчивостью к механическим повреждениям. Они способны выдерживать значительные нагрузки и деформации, что делает их надежными в условиях, где возможны осадки или движение грунта. Соединения, выполненные с использованием современных технологий, таких как сварка или механические фитинги, обеспечивают прочность и герметичность, что минимизирует риск утечек.

Температурные колебания также не оказывают негативного влияния на соединения ПНД. Полиэтилен сохраняет свои свойства в широком диапазоне температур, что позволяет использовать трубы в различных климатических условиях. Это свойство особенно важно для систем, работающих в условиях резких перепадов температур, таких как северные регионы.

Для повышения устойчивости соединений к внешним воздействиям, производители часто применяют дополнительные методы защиты, такие как антикоррозионные покрытия и специальные добавки в состав полиэтилена. Эти меры позволяют значительно увеличить срок службы трубопроводов и снизить затраты на их обслуживание и ремонт.

В заключение, устойчивость соединений труб ПНД к внешним воздействиям и коррозии является одним из основных факторов, определяющих их популярность и широкое применение в различных отраслях. Надежность и долговечность таких соединений делают их оптимальным выбором для создания эффективных и безопасных трубопроводных систем.
