Солнечные коллекторы становятся все более популярным решением для обогрева домов, позволяя существенно сократить расходы на отопление и сделать его более экологичным. В этой статье мы подробно рассмотрим процесс изготовления солнечного коллектора своими руками, предоставив полезные советы и рекомендации по созданию как воздушных, так и жидкостных устройств. Вы также найдете видео, которое наглядно продемонстрирует все этапы работы, что поможет вам легко и быстро освоить этот полезный навык и обеспечить свой дом дешевым и эффективным теплом.

Разновидности солнечных коллекторов – какими они бывают?

Коллекторы — это устройства, которые улавливают солнечную энергию, преобразуют её в тепло и передают на теплоноситель. Обычно солнечный коллектор имеет корпус из пластика или металла, внутри которого расположены черные металлические пластины, способные нагреваться до определенной температуры.

В зависимости от температуры коллекторы делятся на высоко-, средне- и низкотемпературные. Высокотемпературные модели сложно изготовить в домашних условиях, так как они требуют сложных технологий и предназначены для крупных промышленных объектов. Среднетемпературные коллекторы аккумулируют достаточное количество солнечной энергии и могут использоваться для отопления жилых помещений. Низкотемпературные коллекторы предназначены для подогрева воды. Оба этих типа можно создать самостоятельно.

Существуют различные виды коллекторов:

• плоские;
• накопительные;
• воздушные;
• жидкостные.

Плоский коллектор представляет собой металлический ящик с пластиной, поглощающей солнечное излучение. Он накрыт стеклянной крышкой с низким содержанием железа, что позволяет максимально использовать солнечный свет. Конструкция требует термоизоляции. Коэффициент полезного действия такого устройства невысок и составляет около 10%. Однако его можно улучшить, нанеся на пластину специальный полупроводник с аморфными свойствами. Эти коллекторы подходят для бытового нагрева воды.

Более эффективным вариантом является термосифонный (накопительный) коллектор. Он предназначен для нагрева воды и поддержания температуры в помещении на заданном уровне в течение определенного времени. Конструкция состоит из одного или нескольких баков, размещенных в теплоизолированном ящике, и также накрыта стеклянной крышкой. В зимний период использование такого коллектора может быть затруднительным, но летом, когда солнечное излучение особенно интенсивное, его можно эффективно применять в домашних условиях.

Жидкостные солнечные коллекторы используют воду в качестве теплоносителя. Они могут иметь как открытый, так и закрытый контур теплообмена, а также быть остекленными или без стекол. Однако эксплуатация таких устройств может быть проблематичной, так как они подвержены протечкам и могут замерзать зимой. В отличие от них, воздушные коллекторы не имеют этих недостатков и чаще всего используются для сушки фруктов, овощей и небольших объемов другой сельскохозяйственной продукции. Воздушные устройства отличаются простой конструкцией и легкостью в обслуживании, что делает их популярными среди пользователей.

Солнечный коллектор своими руками — обзор, обвязка.

Как работает коллектор – все просто

Все конструкции, обсуждаемые в данной статье, предназначены для преобразования солнечной энергии в тепловую и состоят из двух ключевых элементов: устройства для теплообмена и аккумулятора, который улавливает свет. Первое отвечает за преобразование солнечных лучей в тепло, а второе — за их сбор.

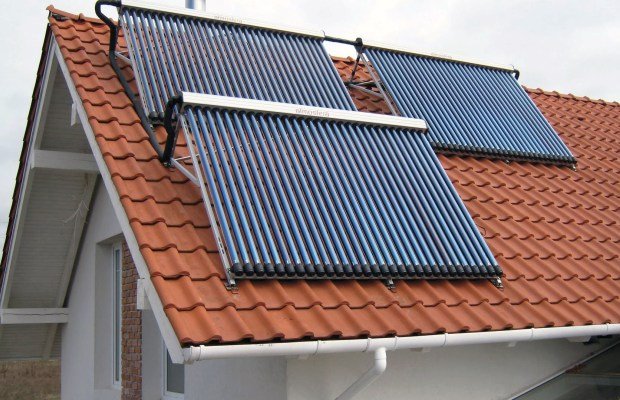

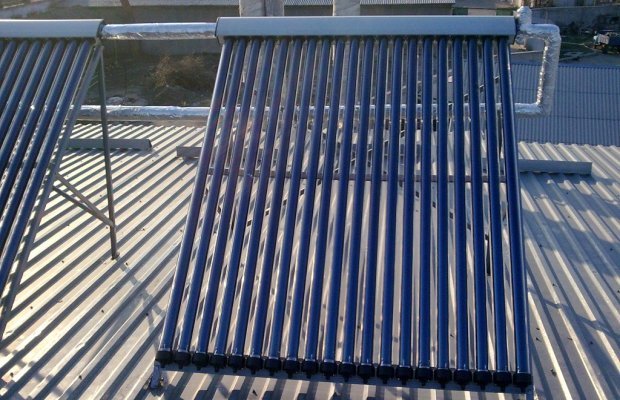

Наиболее современным вариантом является вакуумный коллектор. В его конструкции трубки-аккумуляторы вставляются одна в другую, образуя вакуумное пространство, что аналогично термосу. Благодаря уникальной конструкции вакуумный коллектор обеспечивает отличную теплоизоляцию. Цилиндрическая форма трубок позволяет солнечным лучам попадать на них под прямым углом, что гарантирует высокую эффективность сбора энергии.

Существуют также более простые модели — трубчатые и плоские коллекторы. Однако вакуумный коллектор превосходит их по всем критериям. Единственным его недостатком является сложность в производстве. Создать такой прибор самостоятельно возможно, но это потребует значительных усилий.

В качестве теплоносителя в солнечных коллекторах используется вода. Она значительно дешевле современных видов топлива и не выделяет углекислый газ в атмосферу. Самодельное устройство для улавливания и преобразования солнечных лучей размером 2х2 метра может ежедневно обеспечивать около 100 литров теплой воды в течение 7–9 месяцев. Более крупные конструкции могут использоваться для отопления жилых помещений.

Если вы планируете создать коллектор для круглогодичного использования, потребуется установить дополнительные теплообменники, два контура с антифризом и увеличить площадь поверхности. Такие устройства будут обеспечивать теплом как в солнечные, так и в пасмурные дни.

"К хорошему привыкаешь" — Солнечный коллектор

Интересные факты

Вот несколько интересных фактов о солнечных коллекторах и их использовании для обогрева домов:

1. Простота конструкции: Солнечные коллекторы можно изготовить из доступных материалов, таких как старые оконные рамы, черная краска и стекло. Это позволяет значительно снизить затраты на их создание, делая солнечное отопление доступным для многих людей.

2. Экономия энергии: Использование солнечных коллекторов может сократить расходы на отопление до 50-70%. Это особенно актуально в регионах с большим количеством солнечных дней, где солнечная энергия может быть использована максимально эффективно.

3. Экологические преимущества: Солнечные коллекторы не только помогают экономить деньги, но и способствуют снижению углеродного следа. Используя солнечную энергию вместо ископаемых видов топлива, вы уменьшаете выбросы парниковых газов и способствуете охране окружающей среды.

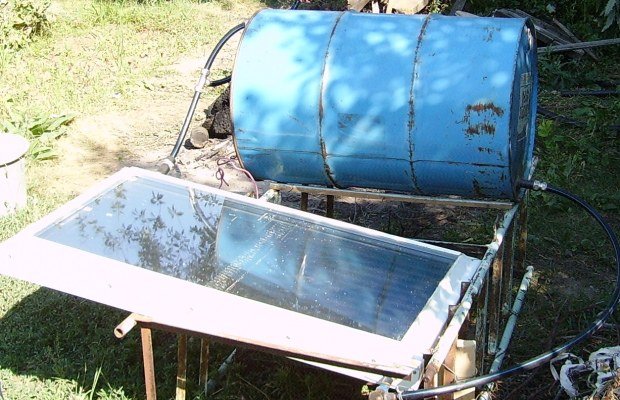

Установка Станилова – как изготовить самостоятельно?

В Европе популярны системы отопления, разработанные Станиславом Станиловым, известным болгарским инженером и изобретателем. Вы можете самостоятельно собрать такой солнечный коллектор, следуя инструкции ниже:

1. Начните с деревянных досок размером 12х2,5 см, из которых сколочен короб. Укрепите его дно брусками размером 5х3 см.
2. На дно ящика уложите теплоизоляционный материал — минеральную вату, пенополистирол или пенопластовые плиты. Сверху накройте листом жести или металла.
3. Из стальных труб создайте радиатор трубчатого типа, сварив несколько труб между собой, и установите его в короб.
4. Надежно зафиксируйте радиатор с помощью стальных хомутов. Заделайте щели и зазоры в ящике для обеспечения герметичности конструкции.
5. Окрасьте внешние поверхности конструкции в белый или серебристый цвет, чтобы снизить тепловые потери, а радиатор и дно короба — в черный.

После этого изготовьте тепловой накопитель и аванкамеру. В качестве накопителя подойдет герметичная емкость объемом от 150 до 400 литров. Можно использовать несколько баков, соединяя их между собой. Аванкамеру легко сделать из герметичного сосуда объемом 40 литров и более. В ней установите обычный шаровой кран, используемый в сливных бачках унитазов, для создания небольшого, но постоянного давления в камере.

Накопитель для системы отопления теплоизолируйте и поместите в заранее подготовленный короб из фанеры. Заполните пространство между стенками короба и накопительным баком пенопластом или минеральной ватой. Некоторые мастера используют древесные опилки для изоляции, что снижает стоимость конструкции. Теперь можно переходить к сборке и установке коллектора. Сначала соедините аванкамеру и накопитель в одну систему. Уровень воды в накопителе должен быть ниже уровня в аванкамере на 0,8–0,9 метра.

Затем подключите к элементам коллектора трубы: для подпитки накопителя, подачи горячей воды к смесителям, подачи холодной воды к аванкамере и смесителям, а также ввод холодной воды и две дренажные трубы — для аванкамеры и накопителя. Для участков с низким напором воды используйте трубы диаметром 1 дюйм, а для участков с высоким напором — 1/2 дюйма. Для соединения труб применяйте сгоны, тройники, переходники и фитинги. Важно выбирать элементы в зависимости от конкретной ситуации при монтаже коллектора для отопления частного дома.

Собранную конструкцию установите на крыше южной стороны здания. Угол наклона относительно горизонта должен составлять примерно 45°.

Как работает солнечный коллектор ЗИМОЙ

Как собрать воздушный коллектор для дома из водосточных труб?

Создать устройство, использующее воздух вместо воды в качестве теплоносителя, можно проще и дешевле. Вот как изготовить воздушный коллектор для нагрева воды и обогрева дома:

1. Начните с постройки каркаса из досок толщиной 3–4 см. На заднюю стенку установите влагостойкий лист фанеры толщиной около 1 см.
2. Изолируйте боковые стороны собранного ящика пенополистиролом, а заднюю стенку утеплите минеральной ватой.
3. Абсорбер для воздушного коллектора изготовьте из тонкого алюминиевого листа, алюминиевых водосточных труб и хомутов для их соединения. Лист поместите в корпус, к нему прикрепите трубы, дополнительно зафиксировав их перегородкой из дерева.
4. С одной стороны корпуса создайте вход и выход для труб.
5. Окрасьте воздушный коллектор в черный цвет.

На лицевую часть конструкции установите лист сотового поликарбоната. Теперь можно монтировать готовый воздушный коллектор. Установите его на прочные опоры (учтите, что устройство будет достаточно тяжелым) с южной стороны здания. Затем подключите коллектор к вентиляционной системе.

Вся процедура подробно показана в видео. Пользуйтесь альтернативной и практически бесплатной солнечной энергией!

Как я сделал солнечный коллектор своими руками. How i made a solar collector by myself.

Материалы для изготовления солнечного коллектора – что выбрать?

При создании солнечного коллектора своими руками важно правильно выбрать материалы, которые обеспечат эффективность работы устройства и его долговечность. Рассмотрим основные компоненты, которые понадобятся для сборки солнечного коллектора.

1. Корпус коллектора

Корпус солнечного коллектора должен быть прочным и устойчивым к внешним воздействиям. Чаще всего для этой цели используют:

• Металл: Алюминий и сталь – популярные варианты. Алюминий легкий и не подвержен коррозии, но может быть дороже. Сталь требует дополнительной защиты от ржавчины.
• Дерево: Деревянные конструкции могут быть эстетически привлекательными, но требуют обработки специальными составами для защиты от влаги и насекомых.
• Пластик: Пластиковые корпуса легкие и устойчивые к коррозии, но могут быть менее прочными.

2. Теплообменник

Теплообменник – это ключевой элемент, который отвечает за передачу тепла от солнечного коллектора к системе отопления. Для его изготовления можно использовать:

• Медные трубы: Обладают высокой теплопроводностью и долговечностью, но могут быть дорогими.
• Алюминиевые трубы: Более доступные по цене, но менее эффективные в передаче тепла.
• Пластиковые трубы: Используются в системах с низким давлением, но могут не выдерживать высоких температур.

3. Теплоизоляция

Для минимизации теплопотерь необходимо использовать качественную теплоизоляцию. Наиболее распространенные материалы:

• Минеральная вата: Хорошо удерживает тепло, но требует защиты от влаги.
• Пенополистирол: Легкий и эффективный, но может быть подвержен воздействию ультрафиолета.
• Пенополиуретан: Обладает отличными теплоизоляционными свойствами, но может быть дороже других вариантов.

4. Прозрачное покрытие

Для максимального поглощения солнечного света необходимо использовать прозрачное покрытие, которое защищает внутренние элементы коллектора. Наиболее популярные материалы:

• Стекло: Обеспечивает высокую прозрачность и долговечность, но может быть тяжелым и хрупким.
• Плексиглас: Легкий и ударопрочный, но может со временем терять прозрачность.

5. Дополнительные компоненты

Не забудьте о дополнительных элементах, таких как:

• Крепежные элементы: Болты, гайки, саморезы и другие крепежи, которые обеспечат надежность конструкции.
• Термометр и манометр: Для контроля температуры и давления в системе.
• Клапаны и насосы: Для регулирования потока теплоносителя.

Выбор материалов для солнечного коллектора зависит от ваших финансовых возможностей, климатических условий и желаемой эффективности. Правильное сочетание компонентов позволит создать надежное и эффективное устройство, которое будет служить вам долгие годы, обеспечивая дешевое тепло для обогрева вашего дома.

Эффективность солнечного коллектора – как ее измерить?

Эффективность солнечного коллектора – это ключевой параметр, который определяет, насколько хорошо устройство преобразует солнечную энергию в тепло. Для оценки эффективности солнечного коллектора используются несколько основных показателей, таких как коэффициент полезного действия (КПД), тепловая мощность и уровень потерь тепла.

Коэффициент полезного действия (КПД) солнечного коллектора рассчитывается как отношение полученной тепловой энергии к количеству солнечной энергии, поступающей на поверхность коллектора. Этот показатель выражается в процентах и позволяет оценить, насколько эффективно коллектор использует солнечное излучение. Обычно КПД для плоских солнечных коллекторов составляет от 50% до 70%, в то время как вакуумные коллекторы могут достигать КПД до 90%.

Для измерения КПД необходимо провести эксперимент, в ходе которого коллектор устанавливается под определенным углом к солнцу, а затем фиксируется температура теплоносителя и окружающей среды. Сравнив эти данные с количеством солнечной энергии, поступающей на коллектор, можно получить точные значения КПД.

Тепловая мощность солнечного коллектора – это еще один важный параметр, который показывает, сколько тепла может быть выработано за определенный период времени. Она зависит от площади коллектора, интенсивности солнечного излучения и температуры теплоносителя. Для расчета тепловой мощности можно использовать формулу:

Q = A * G * η

где Q – тепловая мощность (Вт), A – площадь коллектора (м²), G – солнечная радиация (Вт/м²), η – коэффициент полезного действия.

Уровень потерь тепла также играет важную роль в оценке эффективности солнечного коллектора. Потери могут происходить через изоляцию, стекло и другие элементы конструкции. Для минимизации потерь важно правильно выбрать материалы и обеспечить качественную сборку устройства. Вакуумные коллекторы, например, имеют меньшие потери тепла благодаря своей конструкции, что делает их более эффективными в условиях низких температур.

Кроме того, стоит учитывать, что эффективность солнечного коллектора может варьироваться в зависимости от времени года, погодных условий и географического положения. Поэтому для достижения максимальной эффективности рекомендуется проводить регулярные проверки и обслуживание устройства, а также правильно настраивать угол наклона коллектора в зависимости от сезона.

В заключение, измерение эффективности солнечного коллектора – это комплексный процесс, который требует учета множества факторов. Знание этих аспектов поможет вам выбрать оптимальное решение для обогрева вашего дома и максимально использовать солнечную энергию.

Обслуживание и уход за солнечным коллектором – советы по эксплуатации

Солнечные коллекторы, как и любое другое оборудование, требуют регулярного обслуживания для обеспечения их эффективной работы и долговечности. Правильный уход поможет избежать дорогостоящих ремонтов и повысит производительность системы. Рассмотрим основные аспекты обслуживания солнечных коллекторов.

1. Регулярная очистка поверхности

Одним из ключевых факторов, влияющих на эффективность солнечного коллектора, является чистота его поверхности. Пыль, грязь, листья и другие загрязнения могут значительно снизить уровень поглощения солнечной энергии. Рекомендуется проводить очистку коллекторов не реже одного раза в месяц, особенно в период активного цветения растений или в условиях повышенной запыленности.

Для очистки используйте мягкую щетку или губку, а также теплую воду с нейтральным моющим средством. Избегайте абразивных материалов, которые могут повредить поверхность коллектора.

2. Проверка герметичности системы

Герметичность системы – важный аспект, который необходимо контролировать. Регулярно проверяйте соединения труб, фитингов и других элементов на наличие утечек. Если вы заметили следы влаги или коррозии, необходимо немедленно устранить проблему, чтобы избежать потери теплоносителя и снижения эффективности работы коллекторов.

3. Контроль уровня теплоносителя

В солнечных коллекторах используется теплоноситель, который передает тепло от коллектора к системе отопления. Важно следить за уровнем теплоносителя и при необходимости доливать его до рекомендованного уровня. Также стоит проверять состояние теплоносителя: если он стал мутным или изменил цвет, это может свидетельствовать о необходимости его замены.

4. Осмотр и обслуживание насосов

Если в вашей системе используются насосы для циркуляции теплоносителя, их необходимо регулярно проверять. Убедитесь, что насосы работают без посторонних шумов и вибраций. При необходимости смазывайте подшипники и очищайте фильтры от загрязнений. Если насосы работают неэффективно, возможно, потребуется их замена.

5. Защита от замерзания

В регионах с холодным климатом необходимо позаботиться о защите солнечного коллектора от замерзания. Используйте антифриз в качестве теплоносителя, который не замерзает при низких температурах. Также рекомендуется изолировать трубы, чтобы минимизировать теплопотери и предотвратить замерзание теплоносителя.

6. Профессиональная проверка

Несмотря на то, что многие аспекты обслуживания можно выполнять самостоятельно, рекомендуется раз в год приглашать специалиста для проведения профессиональной проверки системы. Это поможет выявить возможные проблемы и провести профилактическое обслуживание, что значительно увеличит срок службы солнечного коллектора.

Следуя этим простым рекомендациям, вы сможете обеспечить надежную и эффективную работу вашего солнечного коллектора, что в свою очередь позволит вам наслаждаться бесплатным солнечным теплом на протяжении многих лет.
