Водяные теплые полы становятся все более популярным решением для создания комфортного микроклимата в жилых и коммерческих помещениях. В этой статье мы подробно рассмотрим две основные схемы укладки труб – «змейка» и «улитка», которые отличаются не только способом монтажа, но и эффективностью теплоотдачи. Мы разберем процесс установки, технологию работ и правильное подключение коллектора, что поможет вам выбрать оптимальный вариант для вашего проекта и избежать распространенных ошибок. Эта информация будет полезна как для профессионалов, так и для тех, кто планирует самостоятельно заниматься укладкой теплых полов.

Методы и виды укладки, схема коллектора

Способ укладки теплого водяного пола существенно влияет на равномерность распределения тепла в помещении. Вода, протекающая по трубам, остывает медленно, поэтому монтаж труб следует начинать от стен. Предварительно определите схему укладки и выберите направление вывода труб: к центру или к выходу.

Рассмотрим укладку по схеме «змейка». В этом случае труба проходит вдоль одной из наружных стен, затем, отойдя от нее, возвращается обратно, образуя волнистую линию.

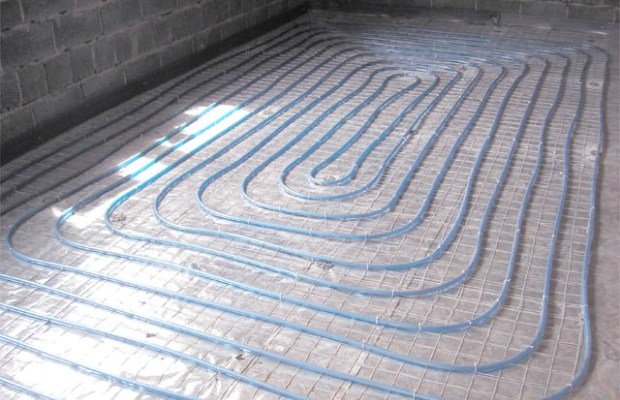

Существует и другая схема укладки — «улитка». Она предполагает размещение труб только по периметру помещения. С каждым витком радиус уменьшается, приближаясь к центру, при этом трубки укладываются по рядам, оставляя место для обратного потока.

Комбинированная схема подразумевает использование обеих вышеописанных методик одновременно: одна половина комнаты может быть выполнена по схеме «змейка», а другая — по схеме «улитка».

Для установки водяного теплого пола можно использовать три основные технологии:

1. В бетонной стяжке.
2. На пенополистироловых матах.
3. В деревянных плитах (в пазы).

Теперь рассмотрим, как правильно подключить коллектор для труб, так как именно с этого начинается процесс.

Коллектор размещается в специальном шкафу, размеры которого могут составлять 500х500 мм или 600х400 мм, а толщина — около 0,12-0,15 м. Шкаф можно установить вплотную к стене или встроить в нее, в зависимости от типа трубопровода — открытого или закрытого.

После установки коллекторного шкафа необходимо провести трубы для горячей (подающей) и холодной (возвратной) воды. К патрубку горячей воды подключается коллектор, распределяющий теплоноситель, а к холодной — устройство для соединения с окончанием труб, по которым движется остывший теплоноситель.

Запорный кран устанавливается между водопроводной сетью и коллекторами, а с другой стороны от агрегата располагается сливной кран. Если в доме три комнаты и схема укладки теплого пола везде одинаковая, потребуется три коллектора. При использовании различных схем укладки в помещениях количество коллекторов увеличивается вдвое.

Если система подключается к централизованному отоплению, установка насоса не требуется. Однако при наличии автономной системы водоснабжения (котел) понадобятся насосы для откачки и подкачки.

теплый водяной пол

УКЛАДКА ТРУБЫ ТЕПЛОГО ПОЛА Улитка, Змейка или Комбинированный Подход

Выполнение теплого пола (варианты)

1. В бетонной стяжке. Сначала необходимо очистить и выровнять поверхность, если перепад составляет не менее 20 мм. Для этого используется наливной пол. Затем выполняется гидроизоляция: укладывается специальная пленка на подготовленную поверхность. По периметру устанавливается демпферная лента для изоляции. Для теплоизоляции применяются плитки утеплителя толщиной 10-15 мм с отражающей поверхностью. Армирование осуществляется с помощью сетки с ячейками 150-200 мм, что облегчает монтаж труб для теплого пола. Правильное распределение нагрузки достигается благодаря армированию, которое выполняется после укладки пола. Выход от подающего коллектора соединяется с трубой. Если пол используется как источник отопления, отступы между трубами должны составлять 150-200 мм, а в квартирах с установленным отоплением — 300 мм. Для крепления труб к сетке используются клипсы, траки или завязки. Если укладка производится до армирования, трубы фиксируются специальными клипсами. При использовании схемы «улитка» важно учитывать обратный ход. Один контур труб должен иметь длину 700-800 мм; если этого недостаточно для одного помещения, площадь делится на два или более контуров. После укладки теплого пола он подключается к принимающему коллектору, после чего проверяется правильность монтажа. При качественном выполнении работ вода сохраняет стабильную температуру, а давление снижается на 0,03 МПа в час. Если все в порядке, стяжка заливается так, чтобы покрывать трубы или армирование на 20-30 мм. Примерно через 30 дней укладывается звукоизоляция и половое покрытие. Таким образом, осуществляется укладка водяного теплого пола в бетонную стяжку.

2. На матах и плитах из пенополистирола. Этот метод немного отличается, так как материал имеет бугорки, расположенные на равном расстоянии, между которыми укладываются трубы. Утеплитель не требуется, так как пенополистирол уже выполняет эту функцию. После укладки труб маты заливаются стяжкой, затем устанавливается звукоизоляция и половое покрытие. Также существуют пенополистирольные плиты, которые можно использовать для теплых полов. Сначала разрабатывается схема подключения и монтажа, по которой выполняются все работы. В плитах имеются пазы, в которые помещаются алюминиевые пластины (для нагрева), а затем укладываются и фиксируются трубы. После завершения работ проверяется работоспособность всей системы, укладывается звукоизоляция и монтируется половое покрытие.

3. В деревянные плиты (пазы) или рейки. Прежде чем укладывать деревянные плиты, необходимо выполнить прокладку утеплителя. Затем в них укладываются алюминиевые пластины, а в них — трубы. Сверху накрываются звукоизоляционным материалом и половым покрытием. Существует также вариант реечной укладки, при котором используются рейки. В этом случае пазы проходят между рейками. Рейки укладываются, между ними располагаются алюминиевые пластины и трубы. Эта технология укладки применяется исключительно в деревянных домах.

В данной статье рассмотрены различные схемы подключения водяных теплых полов, отличающиеся технологиями укладки. Какой метод и тип выбрать, решает потребитель в зависимости от своих предпочтений.

Монтаж водяного теплого пола

Интересные факты

Вот несколько интересных фактов о современных водяных теплых полах и схемах «змейка» и «улитка»:

1. Эффективность распределения тепла: Схема «змейка» обеспечивает более равномерное распределение тепла по поверхности пола, так как трубы укладываются параллельно друг другу с небольшими промежутками. Это позволяет избежать холодных зон и обеспечивает комфортную температуру в помещении. В то время как схема «улитка» может быть более эффективной в помещениях с сложной планировкой, так как позволяет гибко адаптироваться к различным формам и размерам комнат.

2. Экономия энергии: Современные водяные теплые полы, особенно при использовании схем «змейка» и «улитка», могут значительно снизить затраты на отопление. Они работают при более низких температурах по сравнению с традиционными радиаторами, что позволяет использовать более эффективные источники тепла, такие как тепловые насосы или солнечные коллекторы.

3. Устойчивость к перегреву: Водяные теплые полы, особенно при правильной укладке по схемам «змейка» и «улитка», имеют низкий риск перегрева. Это связано с тем, что вода в системе циркулирует с контролируемой температурой, что позволяет поддерживать комфортный микроклимат в помещении и предотвращает перегрев отдельных участков пола.

Преимущества и недостатки схем «змейка» и «улитка»

Системы водяных теплых полов становятся все более популярными благодаря своей эффективности и комфорту. Среди различных схем укладки труб, «змейка» и «улитка» являются наиболее распространенными. Каждая из этих схем имеет свои преимущества и недостатки, которые необходимо учитывать при выборе оптимального варианта для вашего дома.

Преимущества схемы «змейка»:

• Простота укладки: Схема «змейка» отличается простотой и легкостью в монтаже. Трубы укладываются параллельно друг другу, что позволяет быстро и без особых усилий завершить установку.
• Равномерное распределение тепла: Благодаря последовательному движению теплоносителя по трубам, температура на поверхности пола распределяется более равномерно, что создает комфортные условия в помещении.
• Экономия материала: В сравнении с другими схемами, «змейка» требует меньше труб, что может снизить общие затраты на систему отопления.

Недостатки схемы «змейка»:

• Риск перегрева: В некоторых случаях, особенно при использовании мощных котлов, может возникнуть риск перегрева отдельных участков пола, что приведет к неравномерному прогреву помещения.
• Сложности с регулировкой: Из-за особенностей укладки, регулировать температуру в отдельных зонах может быть сложнее, чем в других схемах.

Преимущества схемы «улитка»:

• Оптимальное распределение тепла: Схема «улитка» обеспечивает более равномерное распределение тепла по всей площади пола, что позволяет избежать перегрева и создать комфортные условия в помещении.
• Лучшая регулировка температуры: Благодаря возможности разделения системы на зоны, можно более точно регулировать температуру в разных частях помещения, что особенно полезно в больших домах.

Недостатки схемы «улитка»:

• Сложность укладки: Укладка труб по схеме «улитка» требует больше времени и усилий, так как трубы располагаются по спирали, что усложняет процесс монтажа.
• Большее количество труб: Эта схема требует больше труб, что может увеличить стоимость системы отопления.

Выбор между схемами «змейка» и «улитка» зависит от множества факторов, включая размеры помещения, тип используемого котла и предпочтения владельца. Оба варианта имеют свои сильные и слабые стороны, и важно учитывать их при проектировании системы водяного теплого пола.

Выбор материалов для водяного теплого пола

При проектировании и установке водяного теплого пола важным аспектом является выбор материалов, которые будут использоваться в системе. Качество и характеристики этих материалов напрямую влияют на эффективность работы системы, ее долговечность и комфорт в эксплуатации.

Первым и наиболее важным элементом является трубопровод, по которому будет циркулировать горячая вода. Для водяных теплых полов обычно используются трубы из:

• Полиэтилена низкого давления (ПНД) – обладает высокой устойчивостью к коррозии и химическим воздействиям, легок в монтаже и имеет долгий срок службы.
• Сшитого полиэтилена (PEX) – отличается высокой гибкостью и устойчивостью к температурным колебаниям. Такие трубы могут быть использованы как для теплых полов, так и для систем отопления.
• Медные трубы – обеспечивают отличную теплопроводность, но имеют высокую стоимость и требуют особых навыков для монтажа.

Следующим важным элементом является теплоизоляция. Она необходима для минимизации потерь тепла и повышения эффективности системы. Наиболее распространенные материалы для теплоизоляции:

• Экструдированный пенополистирол (ЭПП) – обладает низкой теплопроводностью и высокой прочностью, что делает его идеальным выбором для теплых полов.
• Минеральная вата – хорошо удерживает тепло, но требует дополнительной защиты от влаги.
• Пенополиуретан – имеет отличные теплоизоляционные свойства и может быть использован в виде плит или в виде распыляемой пены.

Не менее важным элементом является распределительная плита, которая служит для равномерного распределения тепла по поверхности пола. Она может быть выполнена из различных материалов, таких как:

• Бетон – обеспечивает хорошую теплоемкость и долговечность, но требует времени для высыхания.
• Гипсокартон – легкий и удобный в монтаже, но менее эффективен в плане теплоемкости.

Кроме того, необходимо учитывать систему управления, которая включает в себя термостаты и насосы. Термостаты позволяют регулировать температуру в помещении, а насосы обеспечивают циркуляцию воды в системе. Важно выбирать устройства, которые соответствуют мощности и характеристикам вашей системы.

Наконец, стоит обратить внимание на финишное покрытие. Оно должно быть совместимо с системой теплого пола и обеспечивать хорошую теплопроводность. Наиболее подходящие варианты – это керамическая плитка, ламинат и паркет, которые хорошо проводят тепло и не препятствуют его распространению.

Таким образом, выбор материалов для водяного теплого пола требует тщательного подхода и учета всех факторов, чтобы обеспечить эффективную и долговечную работу системы.

Монтаж и настройка системы отопления

Монтаж водяного теплого пола — это ответственный процесс, который требует тщательной подготовки и соблюдения определенных этапов. Важно учитывать, что правильная установка системы отопления напрямую влияет на её эффективность и долговечность. Рассмотрим основные этапы монтажа и настройки системы отопления, а также особенности схем «змейка» и «улитка».

Подготовка основания

Перед началом монтажа необходимо подготовить основание. Пол должен быть ровным, чистым и сухим. В случае необходимости, следует провести выравнивание поверхности с помощью стяжки. Это обеспечит равномерное распределение тепла и предотвратит повреждение трубопроводов.

Выбор схемы укладки

Существует несколько схем укладки труб для водяного теплого пола, но наиболее популярными являются «змейка» и «улитка». Выбор схемы зависит от особенностей помещения, его площади и назначения.

Схема «змейка»

При укладке по схеме «змейка» трубы располагаются параллельно друг другу с возвратом к коллектору. Эта схема подходит для небольших помещений и обеспечивает равномерный прогрев. Однако, в больших комнатах может возникнуть проблема с неравномерным распределением тепла, так как температура может снижаться к дальнему от коллектора участку.

Схема «улитка»

Схема «улитка» предполагает укладку труб в виде спирали, начиная от центра помещения и постепенно двигаясь к краям. Этот метод обеспечивает более равномерное распределение тепла по всей площади и подходит для больших помещений. Однако, он требует большего количества труб и, соответственно, увеличивает затраты на материалы.

Монтаж труб

После выбора схемы укладки следует приступить к монтажу труб. Трубы укладываются на теплоизоляционный слой, который предотвращает потери тепла вниз. Для фиксации труб можно использовать специальные крепежные элементы или сетку. Важно следить за тем, чтобы трубы не перекручивались и не имели резких изгибов, так как это может привести к снижению эффективности системы.

Подключение к коллектору

После укладки труб необходимо подключить их к коллектору. Коллектор — это устройство, которое распределяет теплоноситель по всем контурам теплого пола. Важно правильно настроить систему, чтобы обеспечить равномерное распределение тепла. Для этого используются регулирующие клапаны, которые позволяют контролировать поток теплоносителя в каждом контуре.

Проверка системы

Перед заливкой стяжки необходимо провести проверку системы на герметичность. Для этого в систему подается вода под давлением, и проверяется отсутствие утечек. Если все в порядке, можно заливать стяжку, которая защитит трубы и обеспечит равномерное распределение тепла.

Настройка системы отопления

После завершения монтажа и заливки стяжки необходимо настроить систему отопления. Это включает в себя установку терморегуляторов, которые позволяют контролировать температуру в помещении. Также важно правильно настроить циркуляционный насос, который обеспечивает движение теплоносителя по системе.

В заключение, монтаж и настройка водяного теплого пола — это сложный, но выполнимый процесс, который требует внимательности и точности. Правильный выбор схемы укладки, качественные материалы и тщательная настройка системы обеспечат комфорт и тепло в вашем доме на долгие годы.
