Строительные леса являются неотъемлемой частью любого строительного процесса, обеспечивая безопасность и удобство работы на высоте. В данной статье мы подробно рассмотрим размеры секций, параметры труб и общие характеристики конструкций, что поможет вам лучше понять, как выбрать подходящие леса для вашего проекта. Также мы обсудим отличия моделей одного вида лесов, что позволит избежать распространенных ошибок при их использовании. В дополнение к теоретическим аспектам, вы найдете видео сборки лесов, что сделает процесс их установки более наглядным и доступным.

Рамные и штыревые леса – сравниваем параметры

С точки зрения непрофессионала, конструкции из металлических труб и деревянных настилов могут показаться одинаковыми и представлять собой неудобство во время прогулок или ремонта. Однако эти сооружения делятся на несколько категорий, каждая из которых имеет свои уникальные характеристики.

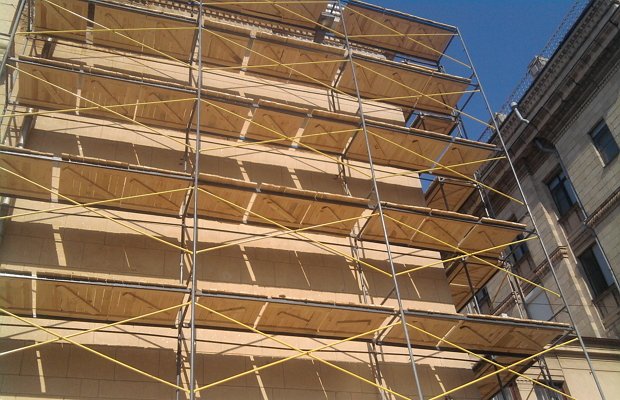

Рамные леса — самый простой и экономичный вариант «строительного конструктора». Они состоят из готовых секций, представляющих собой сваренные полые трубы. Благодаря экономии металла, рамные конструкции легкие и быстро собираются и разбираются. Эти сооружения классифицируются на четыре типа в зависимости от высоты установки: ЛРСП-30, 40, 60 и 100. Однако различия между рамными конструкциями не ограничиваются высотой. Первые два типа отличаются от последнего диаметром (42 мм против 48 мм) и толщиной стенок трубы (1,5 мм против 3 мм).

Отдельно выделяются рамные конструкции с маркировкой ЛРСП-60, которые имеют диаметр 42 мм и толщину трубы 2 мм. В остальном размеры рамных строительных лесов аналогичны: высота секции составляет 2 м, длина варьируется от 2 до 3 м, а ширина прохода — 1 м. Рамные строительные леса можно использовать как для наружных отделочных работ, так и для ремонта внутри помещений. Их легкий вес позволяет легко перемещать конструкции во время работы и изменять их секционность при необходимости.

Штыревые строительные леса отличаются от рамных большей толщиной стенок, что обеспечивает им повышенную прочность. В этих конструкциях отсутствуют секции, а сборка осуществляется путем соединения штырей, расположенных на несущих опорах, с отверстиями в трубах. Эта разновидность лесов может адаптироваться к сложным формам стен и рельефам. Отсутствие крепежных элементов значительно упрощает процесс монтажа и демонтажа.

Каждая из этих категорий имеет свою маркировку:

• ЛШ-50 (максимальная высота — 50 м, диаметр и толщина стенок труб — 48 и 3 мм соответственно, секционная высота — 2 м, длина — 1,5; 2; 2,5; 3 м, ширина прохода — 1; 1,2; 1,5; 2 м);
• ЛСПШ-2000-40 (высота лесов — 40 м, диаметр и толщина стенок труб — 48/3 мм, высота и длина секции — 2 и 2,5 м, ширина прохода — 1,6 м);
• Э-507 (сооружение высотой 60 м, диаметр трубы — 57 мм, толщина стенок — 3,5 мм, высота и длина секции — 2 м, ширина прохода — 1,6 м).

Технология. Строительные леса

Клиновые и хомутовые леса – маркировки и размеры

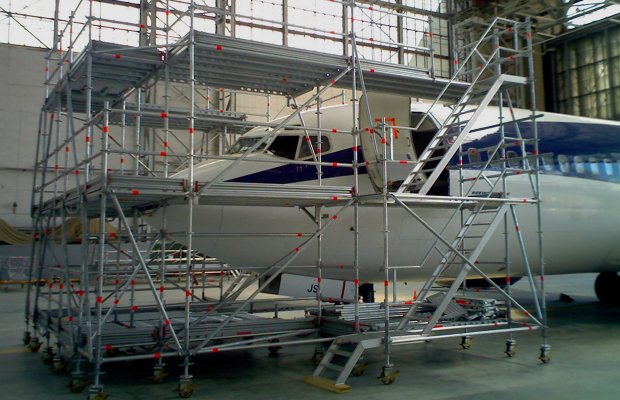

Клиновые строительные леса значительно прочнее рамных и штыревых конструкций. Это связано с использованием клиньев, которые усиливают устойчивость и позволяют регулировать угол соединительных труб. Неровные поверхности и сложный рельеф не мешают установке, а при необходимости леса можно зафиксировать на вертикальных поверхностях.

Эти леса идеально подходят для работы на сложных объектах, однако их преимущества требуют затрат времени и усилий на сборку и демонтаж.

Существует два варианта данного типа: ЛСК-60 (максимальная высота – 60 м, диаметр труб – 48 мм, толщина металла – 2 мм) и ЛСК-100 (предельная высота – 100 м, диаметр и толщина труб – 48 мм и 3 мм соответственно). Остальные характеристики идентичны: высота секции – 2 м, длина секции – 2 или 3 м, ширина прохода – от 1 до 3 м.

Хомутовые строительные леса являются наиболее сложным и трудоемким вариантом для сборки. Каждый элемент соединяется с помощью болтов и хомутов, что увеличивает прочность конструкции и время, необходимое для установки и демонтажа. Преимущества этого типа заключаются в том, что он может использоваться не только для строительных и ремонтных работ. Высокая прочность позволяет возводить зрительские трибуны и комбинировать хомутовые леса с другими типами.

Виды по маркировке:

• ЛХ-30 (максимальная высота – 30 м, диаметр и толщина вертикальных труб – 42 и 2 мм, горизонтальных – 42 и 3 мм, высота секции – 2 м, длина секции – 3 м, ширина прохода – 1 м);
• ЛХ-60 (предельная высота – 60 м, диаметр и толщина стенок вертикальных труб – 48/2 мм, горизонтальных – 48/3 мм, высота и длина секции – 2 м и 2,5 м соответственно, ширина прохода – 1 м);
• ЛХ-80УС (высота может достигать 80 м, диаметр труб – 57 мм, толщина стенок – 3 мм, высота и длина секции – 2 м, ширина прохода – 1,5 м).

Сборка Клиновых лесов ООО "МДН-Пром" http://mdnvizit.ru

Интересные факты

Вот несколько интересных фактов о строительных лесах, их размерах и прочности:

1. Стандарты размеров: Стандартные размеры секций строительных лесов варьируются в зависимости от страны и типа конструкции, но наиболее распространенные размеры секций составляют 1,5 м на 2,0 м. Эти размеры обеспечивают оптимальное сочетание устойчивости и маневренности, позволяя легко адаптировать леса под различные строительные задачи.

2. Материалы и прочность: Современные строительные леса изготавливаются из различных материалов, включая сталь и алюминий. Стальные конструкции обладают высокой прочностью и долговечностью, что позволяет им выдерживать значительные нагрузки. Например, стальные леса могут выдерживать нагрузки до 3000 кг на секцию, что делает их идеальными для крупных строительных проектов.

3. Безопасность и устойчивость: Для обеспечения безопасности рабочих и устойчивости конструкции, строительные леса должны быть правильно смонтированы и проверены на прочность. Использование системы диагональных связей и дополнительных опор позволяет значительно увеличить устойчивость лесов, что особенно важно при работе на высоте или в условиях сильного ветра.

Леса-вышка и их особенность

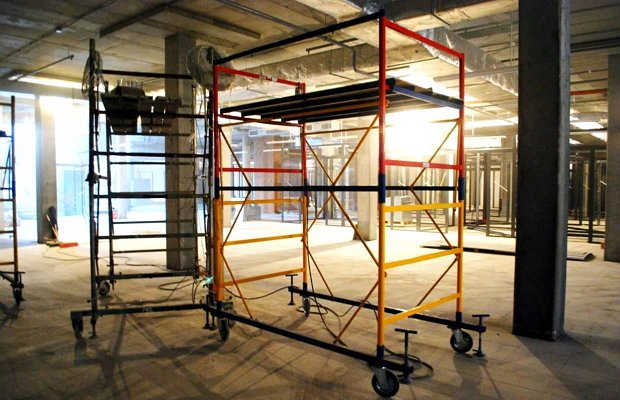

Кроме упомянутых типов, стоит выделить еще одну категорию штыревых конструкций — вышку-туру. Ее особенность в том, что элементы конструкции имеют тонкие стенки и меньший диаметр. Из-за недостаточной прочности такие вышки подходят для использования в ограниченных пространствах или при выполнении работ на небольшой высоте. Размеры также имеют ограничения, и большого разнообразия ожидать не стоит.

Модели:

• ВМА-700П/4 (высота от 3 до 4 м, секция 2 х 0,7 м);
• ВСРП-2500 «Атлант» (высота от 4,2 до 5,2 м, секция 1 х 2 м);
• ВСРП-2500 «Радиан» (высота 5–5,8 м, секция 1,2 х 0,9 м).

Диаметр труб, на которых основана вышка, составляет 42 мм. Трубы изготавливаются из стали или алюминия с порошковым покрытием.

Разнообразие строительных лесов позволяет выбрать подходящий вариант в зависимости от требований к работам, учитывая бюджет, особенности местности, тип обрабатываемой поверхности, сроки выполнения и другие факторы. Для каждой ситуации существует свой тип конструкции.

Важно помнить, что такие конструкции используются, когда работать на высоте собственного роста становится затруднительно, и любая неосторожность может привести к серьезным последствиям. Поэтому будьте внимательны при сборке и разборке вышек, соблюдайте правила и следуйте инструкциям по технике безопасности. Перед началом работ обязательно проверьте прочность соединений и узлов.

Вышка-Тура ВСРП 19 900 от компании ООО "МДН-Пром"

Требования к прочности и устойчивости строительных лесов

При проектировании и использовании строительных лесов особое внимание уделяется требованиям к их прочности и устойчивости. Эти характеристики являются критически важными для обеспечения безопасности рабочих, а также для предотвращения повреждений строительных материалов и оборудования.

Прочность строительных лесов определяется их конструкцией, используемыми материалами и способами соединения элементов. Основными материалами для изготовления лесов являются сталь и алюминий. Стальные конструкции, как правило, обладают высокой прочностью и долговечностью, однако они также имеют больший вес, что может усложнять транспортировку и монтаж. Алюминиевые леса легче и проще в установке, но их прочность может быть ниже, особенно при больших нагрузках.

Устойчивость строительных лесов зависит от их проектирования и правильного монтажа. Важно учитывать такие факторы, как высота конструкции, тип грунта, на котором она установлена, а также возможные внешние нагрузки, такие как ветер или вибрации от строительной техники. Для повышения устойчивости лесов применяются специальные элементы, такие как диагональные раскосы и дополнительные опоры, которые помогают равномерно распределить нагрузки и предотвратить опрокидывание.

Согласно действующим строительным нормам и правилам, леса должны быть способны выдерживать определенные нагрузки, включая вес рабочих, строительных материалов и оборудования. Для этого проводятся расчеты, основанные на предполагаемых условиях эксплуатации. Например, для лесов, используемых на высоте более 10 метров, требования к прочности и устойчивости становятся особенно строгими, так как риск падения и травмирования работников возрастает.

Кроме того, необходимо учитывать факторы, влияющие на долговечность лесов. Коррозия, механические повреждения и воздействие неблагоприятных погодных условий могут значительно снизить прочность конструкции. Поэтому регулярные проверки и техническое обслуживание являются обязательными мерами для обеспечения безопасности и надежности строительных лесов в процессе эксплуатации.

В заключение, требования к прочности и устойчивости строительных лесов должны быть строго соблюдены на всех этапах – от проектирования до эксплуатации. Это позволит не только обеспечить безопасность работников, но и повысить эффективность строительных процессов.

Методы расчета нагрузки на строительные леса

Расчет нагрузки на строительные леса является ключевым аспектом их проектирования и эксплуатации. Правильное определение нагрузки позволяет обеспечить безопасность работников и устойчивость конструкции. Существует несколько методов, которые применяются для расчета нагрузки на строительные леса, и каждый из них имеет свои особенности и области применения.

Первый метод – это статический расчет. Он основывается на анализе статических нагрузок, которые могут возникнуть на лесах в процессе работы. Статические нагрузки включают в себя вес материалов, инструмента, а также вес самих рабочих. При этом важно учитывать не только максимальные нагрузки, но и их распределение по всей конструкции. Для этого используются специальные формулы и таблицы, которые помогают определить допустимые нагрузки для различных типов лесов.

Второй метод – динамический расчет. Он учитывает не только статические, но и динамические нагрузки, возникающие в результате движения рабочих, падения инструментов или материалов. Динамические нагрузки могут значительно превышать статические, поэтому их расчет требует особого внимания. Для этого используются методы динамического анализа, которые позволяют оценить поведение конструкции под воздействием временных нагрузок.

Третий метод – это расчет с учетом ветровых и сейсмических нагрузок. В зависимости от региона, в котором планируется использование строительных лесов, необходимо учитывать влияние ветра и возможные сейсмические активности. Для этого применяются специальные нормы и правила, которые определяют коэффициенты, учитывающие эти факторы. Важно помнить, что в некоторых случаях, особенно в сейсмоактивных зонах, требования к прочности и устойчивости лесов могут быть значительно выше.

Кроме того, для более точного расчета нагрузки на строительные леса могут использоваться компьютерные программы, которые моделируют поведение конструкции под воздействием различных нагрузок. Такие программы позволяют учитывать множество факторов, включая материалы, размеры секций, распределение нагрузки и другие параметры, что значительно повышает точность расчетов.

Наконец, важно помнить, что расчеты должны проводиться квалифицированными специалистами, имеющими опыт в проектировании строительных лесов. Неправильный расчет нагрузки может привести к серьезным последствиям, включая обрушение конструкции и травмы работников. Поэтому соблюдение всех норм и правил, а также использование современных методов и технологий является залогом безопасности при эксплуатации строительных лесов.

Безопасность эксплуатации строительных лесов

Безопасность эксплуатации строительных лесов является одним из ключевых аспектов, который необходимо учитывать при организации строительных работ. Правильная установка, использование и обслуживание лесов напрямую влияют на безопасность рабочих и эффективность выполнения строительных задач.

Первым шагом к обеспечению безопасности является выбор качественных материалов для изготовления лесов. Стальные и алюминиевые конструкции должны соответствовать установленным стандартам прочности и устойчивости. Важно, чтобы все элементы лесов, включая стойки, балки и настилы, были сертифицированы и прошли необходимые испытания на прочность.

Следующим важным аспектом является правильная установка строительных лесов. Установка должна проводиться квалифицированными специалистами, которые имеют опыт работы с такими конструкциями. Все соединения должны быть надежно закреплены, а сам каркас должен быть установлен на ровной и прочной поверхности. Нельзя забывать о необходимости использования дополнительных элементов, таких как распорки и диагональные связи, которые увеличивают устойчивость конструкции.

Кроме того, необходимо регулярно проводить осмотр и техническое обслуживание лесов. Это включает в себя проверку на наличие повреждений, коррозии и других дефектов, которые могут снизить прочность конструкции. В случае обнаружения каких-либо проблем, леса должны быть немедленно демонтированы или отремонтированы.

Обучение работников также играет важную роль в обеспечении безопасности. Все сотрудники, работающие на строительных лесах, должны пройти инструктаж по технике безопасности и знать правила эксплуатации. Это включает в себя использование средств индивидуальной защиты, таких как каски, перчатки и страховочные пояса, а также знание порядка действий в экстренных ситуациях.

Не менее важным является соблюдение норм и правил, установленных местными и международными стандартами. Это касается как проектирования, так и эксплуатации строительных лесов. Например, в некоторых странах существуют строгие требования к максимальной нагрузке на секцию лесов, что необходимо учитывать при планировании работ.

В заключение, безопасность эксплуатации строительных лесов зависит от множества факторов, включая качество материалов, правильную установку, регулярное обслуживание и обучение работников. Соблюдение всех этих аспектов поможет минимизировать риски и обеспечить безопасные условия труда на строительной площадке.
