Односкатная крыша – это не только эстетически привлекательное решение для многих современных зданий, но и конструкция, требующая тщательного подхода к расчетам и монтажу стропильной системы. В данной статье мы подробно рассмотрим, как правильно спроектировать и возвести стропильную систему односкатной крыши, чтобы обеспечить её надежность и долговечность. Вы найдете полезные советы и рекомендации, а также видео-материалы, которые помогут вам самостоятельно справиться с этой задачей, минимизируя риски и ошибки в процессе строительства.
В каких случаях оптимальна односкатная крыша?
Крыша с одним скатом отличается яркой асимметрией и оригинальностью конструкции. По сравнению с двух- или четырехскатными крышами она выглядит менее внушительно, а чердачное пространство становится менее пригодным для использования. Кроме того, для односкатной крыши необходимо учитывать разные высоты стен или использовать специальные каркасные конструкции, что усложняет процесс строительства.
С другой стороны, возведение односкатной крыши своими руками гораздо проще, чем многоскатных вариантов. Для этого требуется минимальное количество строительных и вспомогательных материалов, включая тепло- и звукоизоляцию. Односкатная кровля демонстрирует высокую надежность в неблагоприятную погоду и легкость в ремонте при случайных повреждениях или естественном износе.
К числу других преимуществ односкатной крыши относятся скорость строительства и безопасность всех этапов работ. Для установки не понадобятся высокие лестницы или строительные леса; все работы можно выполнять с верхних этажей. Однако надежный монтажный пояс при работе с крышей обязателен – лучше быть пристегнутым карабином к прочной балке, чем оказаться на больничной койке.
Важно правильно ориентировать такую крышу относительно направлений преобладающих ветров. Если односкатная крыша имеет значительный уклон и сильные ветры постоянно воздействуют на нее с «фронта», комфорт под ней будет минимальным, как и срок службы. Дом с крутой односкатной крышей должен быть расположен так, чтобы ветровая нагрузка приходилась на его высокую фасадную стену. Уже на этапе заливки фундамента стоит задуматься о конструкции крыши и учитывать эти аспекты с самого начала строительства.
Эти факторы следует учитывать и при кровельных работах на сараях, гаражах и других хозяйственных постройках. Правильный расчет ветровой нагрузки влияет на «угол возвышения» крыши, и его следует определять с учетом расположения гаража или сарая. Также важно заранее позаботиться об отводе воды, стекающей с крыши, путем устройства сточных канав или строительства дренажной системы.
Расчёт односкатной крыши – учитываем все факторы
Точный расчет односкатной крыши зависит от нескольких факторов. В первую очередь, это длина стропил, их сечение и угол наклона кровли. Эти параметры взаимосвязаны и рассчитываются следующим образом:
- Для горизонтального пролетного размера до 4,5 метров для укладки профнастила или металлочерепицы достаточно наслонных стропил, которые опираются только на стены без дополнительного усиления;
- При пролетах до 6,5 метров стропила необходимо усиливать подкосами треугольной формы с низкой стороны крыши;
- Если требуется перекрыть проем размером более 6,5 метров, потребуется установка капитальных вертикальных балок в центральной части чердачного пространства.
Максимально допустимая длина стропил для односкатной крыши составляет 12 метров. Если здание превышает этот размер, необходимо использовать крышу с двумя или четырьмя скатами, составную или сложную.
Еще одним важным моментом при проектировании односкатной крыши является угол наклона, который зависит от выбранного типа кровельного материала:
- Рубероид — традиционный материал с невысокой ценой и ограниченным сроком службы. Допустимый угол наклона стропил при использовании рубероида составляет не более 15˚, поэтому стропильные ноги нужно устанавливать часто, используя бруски небольшого сечения. Например, для пролета в 6 метров подойдут бруски 40х40 мм, размещенные с интервалом в полметра;
- Шифер, хотя и недорогой, является тяжелым материалом, для которого необходим угол наклона до 25˚. В качестве стропил используются бруски от 60х60 мм — чем больше размер пролета, тем толще должны быть стропила. Необходимо заранее продумать подъем, складирование и установку тяжелых шиферных листов, а также высверливание крепежных отверстий перед их установкой на стропила;
- Стропильная система односкатной крыши под профилированный лист или металлочерепицу возводится наиболее удобно. Эти материалы требуют меньшего количества стропильных ног — допускается установка с интервалами в 1-1,5 метра. Для профнастила используются такие же бруски, как и для рубероида (от 40х40 мм), а для тяжелой металлочерепицы — брус с торцом от 70 мм.
Учитывая широкую популярность металлочерепицы и профилированных листов в качестве кровельных материалов, мы подробно рассмотрим установку стропил именно для этих вариантов.
| Элемент стропильной системы | Функция | Рекомендации по расчету |
|---|---|---|
| Стропила | Поддержка кровельного покрытия | Учитывать угол наклона и снеговую нагрузку |
| Мауэрлат | Распределение нагрузки на стены | Использовать прочные материалы, такие как дерево или бетон |
| Укосины | Устойчивость конструкции | Расчет на сжатие и растяжение, выбор правильного сечения |
Интересные факты
Вот несколько интересных фактов о стропильной системе односкатной крыши:
-
Оптимизация материалов: Односкатные крыши требуют меньше материалов по сравнению с двускатными, что делает их более экономичными. Правильный расчет стропильной системы позволяет минимизировать расход древесины или металла, сохраняя при этом необходимую прочность и устойчивость конструкции.
-
Устойчивость к ветровым нагрузкам: Односкатные крыши, благодаря своей форме, лучше справляются с ветровыми нагрузками. При правильном проектировании стропильной системы можно добиться высокой устойчивости к сильным ветрам, что особенно важно в регионах с неблагоприятными климатическими условиями.
-
Упрощение монтажа: Стропильные системы односкатной крыши обычно проще в монтаже, чем более сложные конструкции. Это связано с меньшим количеством элементов и более простыми соединениями, что позволяет сократить время строительства и снизить затраты на labor.
Как возводится стропильная система односкатной крыши – пошаговая инструкция
После того как стало ясно, как будет выглядеть односкатная крыша, расчеты стропил завершены, а кровельные материалы приобретены, можно переходить к монтажным работам.

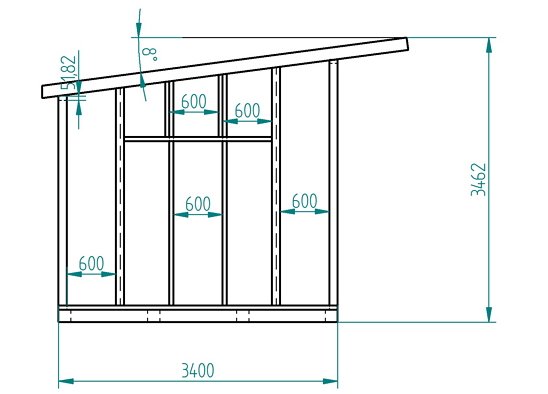

Как возводится стропильная система односкатной крыши — пошаговая схема
Шаг 1: Монтаж несущего бруса
На длинные стены здания, которые будут поддерживать стропильную систему, необходимо установить массивный брус, известный как мауэрлат. Угол наклона стропил влияет на размеры мауэрлата: чем он круче, тем прочнее должен быть этот элемент. Для стандартной и металлизированной черепицы требуется несущий брус размером не менее 100×100 мм. В некоторых случаях используются стропильные конструкции с брусьями сечением 200×200 мм и более. Для профнастила можно применять мауэрлат размером от 80×80 мм.
Несущий брус должен быть тщательно обработан (рекомендуется приобретать качественный, ровный и сухой мауэрлат) и обработан антисептиком. По всему торцу несущей стены укладывается рубероид, на который устанавливается брус. Монтаж следует выполнять строго по уровню, используя длинные анкерные болты (от 200 мм) с интервалом 80-100 см между ними. Правильно установленный и надежно закрепленный на несущей стене мауэрлат является основой для качественной кровли.
Шаг 2: Обработка несущего бруса и стропильных заготовок
Вылет стропильной доски за пределы свеса крыши планируется на уровне 30-40 см с обеих сторон. Это значение зависит от угла наклона: при более крутом угле вылет снижается с нижней стороны крыши и увеличивается с верхней. Для металлочерепицы и профнастила оптимальный шаг между стропилами составляет 120 см. Если ширина крыши превышает 6 метров, шаг следует уменьшить до 1 метра.
Стропильную доску необходимо врезать в закрепленный мауэрлат для обеспечения монолитности конструкции. Все врезки должны быть выполнены одинаково, чтобы сохранить целостность несущей поверхности под кровельными материалами. Это достигается путем выпиливания врезок одинаковых размеров, которые немного превышают ширину стропильной доски.
Рекомендуется заранее отметить точные места и размеры надпилов на мауэрлате по всей его длине. Для большей точности лучше использовать ручную ножовку, чем электролобзик или другой механизированный инструмент, который может ускорить процесс. Наклон вырезов должен точно соответствовать углу кровельного ската. Древесина в пазах между вырезами удаляется с помощью широкой стамески и аккуратных ударов молотка.
Шаг 3: Монтаж стропил собственной персоной
Отпиленные и обработанные антисептиком стропила устанавливаются с обеих сторон крыши в крайние пазы. Между этими элементами натягиваются несколько бечевок. Затем проверяется равномерность наклона образованной «бечевочной плоскости», и только после этого фиксируются крайние стропила.
Крепление осуществляется с помощью длинных плотницких гвоздей с широкими шляпками — по одному или два на каждый соединительный узел. Остальные стропильные ноги устанавливаются с учетом натянутых бечевок и крепятся аналогично. При больших размерах пролета рекомендуется устанавливать дополнительные опоры или треугольные откосы в углах. После завершения этих этапов можно приступать к монтажу обрешетки для теплоизоляции и укладке кровельного материала.
На фото — дом с односкатными крышами, roof-tops.ru. Фото загородного дома с односкатной крышей, roof-tops.ru. На фото — стропильная система односкатной крыши, своими руками, kryshikrovli.ru. Фото односкатной крыши, выполненной самостоятельно, kryshodel.ru. На фото — простая односкатная крыша, stroyu-dom-sam.ru.
Выбор материалов для стропильной системы односкатной крыши
При проектировании стропильной системы односкатной крыши важным этапом является выбор материалов, от которого зависит не только прочность конструкции, но и её долговечность, устойчивость к внешним воздействиям и общая экономичность. Рассмотрим основные материалы, используемые для создания стропильных систем, их характеристики и преимущества.
Дерево – один из самых популярных материалов для стропил. Оно обладает хорошими прочностными характеристиками, легкостью и доступностью. Деревянные стропила изготавливаются из хвойных пород, таких как сосна или ель, которые имеют высокую прочность на сжатие и изгиб. Важно, чтобы древесина была качественно обработана и защищена от влаги, гниения и насекомых. Для этого применяются специальные антисептики и огнезащитные составы.
Металл – еще один распространенный материал для стропильных систем. Стальные и алюминиевые конструкции обеспечивают высокую прочность и долговечность. Металлические стропила могут быть выполнены в виде сварных или сборных конструкций, что позволяет значительно сократить время монтажа. Однако стоит учитывать, что металл подвержен коррозии, поэтому его необходимо защищать специальными покрытиями.
Бетон – хотя и реже используется для стропильных систем, он может быть применен в некоторых случаях, например, для создания монолитных конструкций. Бетонные стропила обладают высокой прочностью и устойчивостью к внешним воздействиям, но их вес значительно увеличивает нагрузку на стены и фундамент здания. Поэтому бетонные стропила чаще используются в сочетании с другими материалами.
При выборе материала для стропильной системы необходимо учитывать не только его физические свойства, но и климатические условия региона, в котором будет построен объект. Например, в районах с высокой влажностью предпочтение стоит отдать материалам, устойчивым к гниению и коррозии. Также важно учитывать вес конструкции, так как это влияет на выбор фундамента и стен.
Кроме того, стоит обратить внимание на экономические аспекты. Дерево, как правило, дешевле металла и бетона, однако его срок службы может быть меньше, если не провести качественную обработку. Металлические конструкции, хотя и дороже, могут обеспечить большую долговечность и меньшие затраты на обслуживание.
В заключение, выбор материалов для стропильной системы односкатной крыши – это комплексный процесс, который требует внимательного подхода. Необходимо учитывать все аспекты: прочность, долговечность, устойчивость к внешним воздействиям и экономическую целесообразность. Правильный выбор материалов обеспечит надежность и долговечность крыши, что в свою очередь гарантирует комфорт и безопасность в вашем доме.
Устойчивость односкатной крыши к внешним воздействиям
Односкатная крыша, благодаря своей простой конструкции, часто используется в строительстве как жилых, так и хозяйственных зданий. Однако, несмотря на свою простоту, такая крыша должна быть тщательно спроектирована и выполнена, чтобы обеспечить устойчивость к различным внешним воздействиям. Ключевыми факторами, влияющими на устойчивость односкатной крыши, являются ветровые нагрузки, снеговые нагрузки, а также воздействие дождя и солнечного света.
Ветровые нагрузки представляют собой одну из основных угроз для крыши. При проектировании односкатной крыши необходимо учитывать силу и направление ветра, которые могут варьироваться в зависимости от региона. Для этого используются специальные расчетные методы, позволяющие определить, как именно ветер будет воздействовать на конструкцию. Важно, чтобы стропильная система была спроектирована с учетом этих нагрузок, чтобы избежать деформаций и разрушений.
Снеговые нагрузки также играют важную роль в устойчивости крыши. В зависимости от климатических условий, количество снега на крыше может значительно варьироваться. При проектировании односкатной крыши необходимо учитывать максимальные снеговые нагрузки, которые могут возникнуть в зимний период. Это требует точного расчета угла наклона крыши, который должен быть достаточным для того, чтобы снег не накапливался на поверхности, что может привести к перегрузке конструкции.
Кроме того, необходимо учитывать и другие факторы, такие как дождь и солнечное излучение. Дождь может вызывать коррозию материалов, если они не защищены должным образом. Поэтому важно использовать качественные гидроизоляционные материалы и обеспечить правильный уклон крыши для стока воды. Солнечное излучение также может негативно сказаться на материалах, поэтому рекомендуется использовать устойчивые к ультрафиолетовому излучению покрытия.
В заключение, устойчивость односкатной крыши к внешним воздействиям зависит от множества факторов, включая правильный расчет нагрузок, выбор качественных материалов и соблюдение технологий строительства. Только комплексный подход к проектированию и строительству позволит обеспечить надежность и долговечность односкатной крыши.
Проверка и обслуживание стропильной системы после монтажа
После завершения монтажа стропильной системы односкатной крыши крайне важно провести ее проверку и обслуживание. Это позволит не только удостовериться в правильности выполненных работ, но и гарантировать долговечность и надежность конструкции.
Первым шагом в процессе проверки является визуальный осмотр всех элементов стропильной системы. Необходимо убедиться, что все стропила установлены под правильным углом и имеют необходимую жесткость. Обратите внимание на наличие трещин, деформаций или других повреждений, которые могут возникнуть в процессе монтажа или из-за воздействия внешних факторов.
Следующим этапом является проверка соединений. Все узлы и крепежные элементы должны быть надежно зафиксированы. Используйте уровень для проверки горизонтальности и вертикальности стропил. Если вы заметили какие-либо несоответствия, их следует устранить немедленно, чтобы избежать дальнейших проблем.
Также важно оценить состояние утеплителя и гидроизоляции, если они были установлены. Убедитесь, что они правильно уложены и не имеют повреждений. Неправильная установка этих материалов может привести к образованию конденсата и, как следствие, к гниению деревянных элементов стропильной системы.
После визуального осмотра следует провести функциональные испытания. Это может включать в себя проверку на устойчивость к ветровым и снеговым нагрузкам. Для этого можно использовать специальные расчетные программы или обратиться к профессионалам, которые проведут необходимые расчеты и тесты.
Обслуживание стропильной системы включает в себя регулярные проверки на протяжении всего срока эксплуатации. Рекомендуется проводить осмотр не реже одного раза в год, а также после сильных погодных явлений, таких как ураганы или обильные снегопады. Это поможет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные повреждения.
Кроме того, стоит обратить внимание на состояние кровельного материала, который может влиять на работу стропильной системы. Убедитесь, что нет протечек, которые могут привести к повреждению стропил и других элементов конструкции.
В заключение, регулярная проверка и обслуживание стропильной системы односкатной крыши – это залог ее надежности и долговечности. Не пренебрегайте этими важными этапами, чтобы ваша крыша служила вам верой и правдой на протяжении многих лет.
