В мире металлообработки ступенчатые и конусные свёрла занимают особое место благодаря своей универсальности и эффективности. Эти инструменты позволяют создавать отверстия различных диаметров без необходимости менять свёрла, что значительно экономит время и усилия. В данной статье мы рассмотрим конструктивные особенности ступенчатых и конусных свёрл, их преимущества по сравнению с традиционными инструментами, а также дадим рекомендации по выбору и заточке в домашних условиях, что поможет вам максимально эффективно использовать эти инструменты в своей работе.

Ключевые особенности и область применения

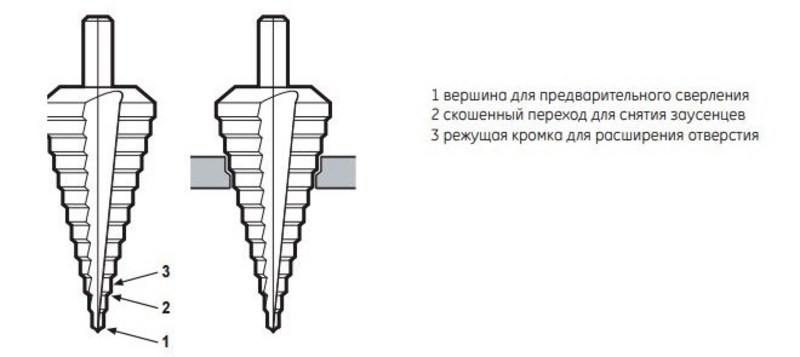

Конструкция включает рабочую часть из инструментальной стали и хвостовик. Рабочая поверхность ступенчатых и конусных сверл для металла имеет канавку, проходящую по острому кончику в форме ступенчатого или гладкого конуса. Диаметр сверла обозначен по длине ствола, что позволяет определить размер отверстия. Эти резцы способны просверлить металл толщиной до 6 миллиметров, а также дерево, гипсокартон, пластик, стеклопластик и другие материалы.

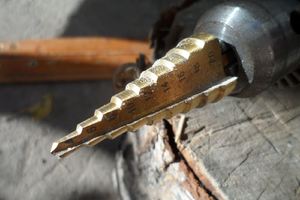

При использовании конического сверла по металлу заусенцы не образуются, что исключает необходимость дополнительной обработки отверстий надфилем или болгаркой. Острый кончик позволяет обойтись без центровочного инструмента и обеспечивает сверление в металле с высокой плотностью. Существуют также модели с дополнительным абразивным покрытием, которое повышает прочность кромок и продлевает срок службы инструмента.

Ступенчатые сверла применяются в автомобильном ремонте, строительстве, прокладке инженерных сетей и монтаже сантехнического оборудования. Их устанавливают на станках, специализированных двуручных дрелях пневматического и электрического типов, а также на обычных дрелях при надежной фиксации детали, иначе инструмент может заклинить.

Преимущества и недостатки ступенчатой конструкции

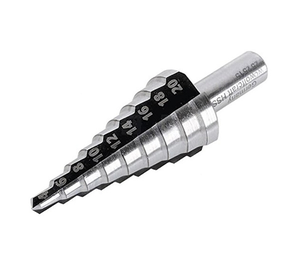

Многоступенчатые сверла по металлу выделяются в отдельную категорию. В отличие от конусных сверл, у которых рабочая поверхность формируется только прямолинейной канавкой, многоступенчатые конструкции могут иметь как прямолинейные, так и спиральные канавки. Первые легче затачиваются в домашних условиях, тогда как вторые обеспечивают более плавный процесс сверления.

Фиксированные размеры ступеней упрощают определение диаметра высверливаемого отверстия. Большинство моделей имеют шаг в 2 мм, а высота ступеней может различаться у разных резцов. Плавные переходы помогают устранить заусенцы и увеличивают эффективность сверления тонкостенных металлов на 50% и более. Благодаря ступенчатой форме одновременно с созданием отверстия выполняется его фаска.

В отличие от конических насадок, ступенчатые сверла предназначены для работы с металлом толщиной не более 4 мм. К их недостаткам можно отнести необходимость использования станков и дрелей с низкой частотой вращения (до 1000 оборотов в минуту) и высоким крутящим моментом, а также повышенную чувствительность к перекосам, которые могут возникать во время сверления.

СТУПЕНЧАТЫЕ СВЕРЛА И АВТОКЕРН

Интересные факты

Вот несколько интересных фактов о ступенчатых и конусных свёрлах по металлу, их эксплуатации и заточке:

1. Многофункциональность: Ступенчатые свёрла, благодаря своей конструкции, позволяют выполнять несколько операций с одним инструментом. Они могут использоваться для сверления отверстий различных диаметров, что значительно экономит время и снижает количество необходимых инструментов в работе.

2. Заточка и долговечность: Конусные свёрла, как правило, имеют более сложную геометрию, что делает их заточку более трудоемкой. Однако при правильной заточке и уходе они могут служить значительно дольше, чем обычные свёрла. Использование специализированных заточных станков позволяет добиться высокой точности и продлить срок службы инструмента.

3. Теплоотвод и материал: При сверлении металлов, особенно при использовании ступенчатых свёрл, важно учитывать теплоотвод. Неправильная эксплуатация может привести к перегреву и быстрому износу инструмента. Использование охлаждающих жидкостей не только увеличивает срок службы свёрл, но и улучшает качество сверления, предотвращая образование заусенцев и улучшая чистоту отверстий.

Выбор конусного сверла

Умение интерпретировать маркировку — важный навык для специалистов, включая тех, кто работает с коническими сверлами. Маркировка содержит информацию о диаметрах отверстий, которые может создать насадка, шаге ступеней и длине изделия. Она также указывает на материал, из которого изготовлено приспособление. Например, маркировка Ø4−12/2 HRC 61±2 расшифровывается так:

• Ø4 — начальный диаметр;
• Ø12 — конечный диаметр;
• 2 — шаг диаметров ступенчатого сверла (при указанных параметрах возможно создание отверстий Ø4, Ø6, Ø8, Ø10, Ø12);
• HRC — марка стали (в данном случае это высококачественная быстрорежущая сталь);
• 61±2 — твёрдость по Роквеллу.

Важно учитывать длину отдельных ступеней и общую длину рабочей поверхности. Не менее значим тип хвостовика — он определяет совместимость резца с сверлильным оборудованием. Хвостовики могут быть цилиндрическими, коническими или шестигранными.

Конические сверла производятся из более чем сорока различных марок стали. Обычному пользователю не обязательно углубляться в детали, достаточно запомнить аббревиатуру HSS. Наличие этой маркировки указывает на то, что сверло подходит для высокоскоростной обработки и при значительном нагреве не будет деформироваться или терять прочностные характеристики.

После выбора геометрических параметров и материала насадки стоит обратить внимание на её цвет. Это не только вопрос эстетики, но и показатель дополнительной обработки изделия на заводе:

1. Ярко-золотистый цвет свидетельствует о наличии абразивного напыления, чаще всего это нитрид титана (TiN, AlTiN). Такое покрытие значительно увеличивает срок службы сверла (на 25 и 50 процентов соответственно), но за повышенную износостойкость придется заплатить.
2. Золотистый оттенок указывает на то, что металл освобожден от внутренних напряжений.
3. Чёрный инструмент проходит обработку паром, что повышает его прочность.
4. Серо-стальные резцы не подвергаются дополнительной обработке, и при прочих равных условиях их срок службы и эксплуатационные характеристики уступают первым трём типам.

ТЕСТИРУЕМ ступенчатое СВЕРЛО с Aliexpress

Характеристика марок

Приобретение инструментов следует осуществлять в надежных магазинах, отдавая предпочтение известным брендам. Качество стали в недорогих безымянных свёрлах может быть низким, а в сомнительных торговых точках часто встречается контрафакт по завышенным ценам. Рекомендуется рассмотреть продукцию следующих марок:

• немецкие: Falon Tech, Karnasch, Ruko, Topcraft;
• польские: Geko;
• российские: Атака, Глобус;
• украинские: Лезо, Зубр.

Инструменты из Польши и Германии отличаются высокой эффективностью и долговечностью благодаря строгому контролю качества на европейских заводах, хотя их цена выше. Свёрла из стран СНГ представляют собой компромисс между стоимостью и качеством, но при их выборе важно убедиться, что металл соответствует стандартам ГОСТ. Рекомендуется избегать покупки подозрительно дешёвых китайских изделий.

Ступенчатые сверла из Китая.Тестируем.

Самостоятельная заточка

Заточке подлежит только режущая кромка (канавка). Запрещается затачивать переходы ступенчатых сверл, так как это может изменить геометрию рабочей поверхности и привести к образованию заусенцев в процессе эксплуатации. Неправильная заточка ухудшает качество инструмента и может сделать его непригодным для использования.

Долговечность конических сверл требует регулярной перезаточки. В домашних условиях легче всего затачивать сверла с прямолинейной поступательной канавкой. Этот процесс можно выполнить вручную с помощью абразивных стержней, алмазных брусков для ножей или наждачной бумаги.

Каждому домашнему мастеру следует знать, как правильно заточить ступенчатое сверло по металлу со спиральной канавкой. Для этого необходимо использовать точильные станки, на которые сверло устанавливается так, чтобы абразивный круг обрабатывал только спираль. Для обеспечения плавного вращения используются специальные устройства, так как ручная подача сверла крайне нежелательна.

Делаю мангал, отличное ступенчатое сверл с алиэкспрес | Алексей Третьяков

Технологии обработки металла с использованием свёрл

Обработка металла является важным этапом в производственных процессах, и выбор правильного инструмента для сверления играет ключевую роль в достижении качественных результатов. Ступенчатые и конусные свёрла по металлу представляют собой два популярных типа сверл, которые используются для выполнения различных задач. Эти инструменты имеют свои особенности, преимущества и недостатки, которые необходимо учитывать при их эксплуатации и заточке.

Ступенчатые свёрла, также известные как ступенчатые сверла, представляют собой инструменты с несколькими ступенями, каждая из которых имеет различный диаметр. Они позволяют выполнять сверление отверстий разных размеров без необходимости менять сверло. Это значительно экономит время и упрощает процесс работы, особенно в условиях массового производства. Ступенчатые свёрла идеально подходят для создания отверстий в тонких металлах, таких как алюминий и нержавеющая сталь, а также для работы с пластиковыми и деревянными материалами.

Конусные свёрла, в свою очередь, имеют коническую форму и предназначены для создания конусных отверстий. Они часто используются для обработки отверстий, которые требуют точного соответствия размерам, например, при установке подшипников или других деталей, где необходима высокая точность. Конусные свёрла также могут использоваться для снятия фасок и создания угловых отверстий. Их применение особенно актуально в машиностроении и строительстве.

При эксплуатации ступенчатых и конусных свёрл важно учитывать материал, с которым вы работаете, а также режимы сверления. Для достижения оптимальных результатов рекомендуется использовать смазочные жидкости, которые снижают трение и предотвращают перегрев инструмента. Это особенно важно при работе с твердыми металлами, такими как сталь, где высокая температура может привести к быстрому износу сверла.

Заточка свёрл — это еще один важный аспект, который влияет на их производительность. Ступенчатые свёрла требуют заточки на каждой ступени, чтобы сохранить их форму и эффективность. Процесс заточки может быть выполнен вручную с использованием абразивных материалов или с помощью специализированных станков. Важно следить за углом заточки, который должен соответствовать углу оригинальной конструкции сверла, чтобы избежать ухудшения его характеристик.

Конусные свёрла также нуждаются в регулярной заточке, особенно если они используются для обработки твердых материалов. Заточка конусных свёрл требует особой осторожности, так как необходимо сохранить коническую форму и углы. Неправильная заточка может привести к снижению точности и увеличению времени сверления.

В заключение, выбор между ступенчатыми и конусными свёрлами зависит от конкретных задач и условий работы. Оба типа сверл имеют свои преимущества и недостатки, и правильная эксплуатация и заточка этих инструментов являются ключевыми факторами для достижения высококачественных результатов в обработке металла.

Советы по уходу за свёрлами

Уход за сверлами — это важный аспект, который напрямую влияет на их долговечность и эффективность работы. Правильное обращение и регулярное обслуживание помогут избежать преждевременного износа и обеспечат высокое качество сверления.

Первое, на что стоит обратить внимание, — это хранение сверл. Они должны находиться в сухом и чистом месте, вдали от влаги и пыли. Рекомендуется использовать специальные контейнеры или подставки, которые защищают сверла от механических повреждений и коррозии. Не стоит хранить сверла в ящиках с другими инструментами, так как это может привести к затуплению и повреждению режущей кромки.

Второй важный аспект — это регулярная проверка состояния сверл. Перед началом работы необходимо осмотреть сверло на наличие повреждений, трещин или износа. Если сверло затупилось, его следует заточить, чтобы избежать перегрева и повреждения материала при сверлении. Заточка сверл должна проводиться с использованием специализированных инструментов, таких как точильные станки или ручные точилки, которые обеспечивают правильный угол заточки.

Третий совет касается смазки. При работе с металлом рекомендуется использовать смазочные жидкости, которые уменьшают трение и предотвращают перегрев сверла. Это особенно важно при сверлении твердых материалов, таких как сталь или чугун. Смазка помогает не только продлить срок службы сверла, но и улучшить качество сверления, обеспечивая более чистые и точные отверстия.

Также стоит помнить о правильной технике сверления. Необходимо соблюдать рекомендуемые скорости и подачи, в зависимости от типа материала и диаметра сверла. Чрезмерное давление на сверло может привести к его перегреву и быстрому износу, поэтому важно находить баланс между давлением и скоростью вращения.

Наконец, не забывайте о периодической заточке и замене сверл. Даже при самом бережном обращении сверла со временем теряют свои режущие свойства. Регулярная заточка и замена изношенных сверл помогут поддерживать высокую производительность и качество работы.

Сравнение стоимости и экономической эффективности

При выборе между ступенчатыми и конусными свёрлами по металлу важным аспектом является не только их функциональность, но и стоимость, а также экономическая эффективность использования. Оба типа свёрл имеют свои преимущества и недостатки, которые могут существенно повлиять на общие затраты на инструменты и их эксплуатацию.

Ступенчатые свёрла, как правило, имеют более высокую начальную стоимость по сравнению с конусными. Это связано с их сложной конструкцией и многофункциональностью. Они позволяют выполнять несколько операций с одним инструментом, что может снизить затраты на покупку дополнительных свёрл. Например, ступенчатые свёрла могут использоваться для создания отверстий различных диаметров, что делает их особенно полезными в ситуациях, когда требуется высокая точность и разнообразие размеров отверстий.

С другой стороны, конусные свёрла, как правило, дешевле в приобретении, но их функциональность ограничена. Они предназначены для создания отверстий определённого диаметра и, как правило, требуют наличия нескольких инструментов для выполнения различных задач. Это может привести к увеличению общих затрат на инструменты, особенно если работа требует частой смены свёрл.

Экономическая эффективность использования свёрл также зависит от их срока службы. Ступенчатые свёрла, благодаря своей конструкции, могут иметь более длительный срок службы, особенно при правильной эксплуатации и заточке. Это может снизить затраты на замену инструмента и увеличить общую производительность. В то же время, конусные свёрла могут быстрее изнашиваться, особенно при работе с твердыми металлами, что требует более частой замены и, соответственно, дополнительных затрат.

Кроме того, стоит учитывать и затраты на заточку свёрл. Ступенчатые свёрла требуют более сложной и специализированной заточки, что может увеличить затраты на обслуживание. Конусные свёрла, как правило, проще в заточке, что может снизить затраты на их обслуживание. Однако, если ступенчатые свёрла используются в условиях, где их преимущества могут быть реализованы, то затраты на заточку могут окупиться за счёт повышения производительности и качества работы.

В заключение, выбор между ступенчатыми и конусными свёрлами по металлу должен основываться не только на их стоимости, но и на оценке общей экономической эффективности. Важно учитывать не только начальные затраты на приобретение, но и потенциальные расходы на обслуживание, заточку и замену инструмента. Правильный выбор инструмента может существенно повлиять на общие затраты и производительность в процессе работы.
