Шайбы, в частности медные и алюминиевые, играют ключевую роль в обеспечении надежности крепежных соединений. Они служат не только для распределения нагрузки, но и предотвращают развинчивание болтов и гаек, что особенно важно в условиях вибрации и динамических нагрузок. В данной статье мы подробно рассмотрим, как различные типы шайб влияют на качество крепежа, а также проанализируем физические процессы, происходящие при их использовании, что поможет вам лучше понять их значение в строительстве и машиностроении.

Плоская шайба: медная, алюминиевая и не только!

Строительство и ремонт всегда связаны с соединением материалов. При креплении одной конструкции к другой важно обеспечить надежность соединения, так как это влияет на качество и долговечность постройки. Для этих целей используются различные крепежные элементы: гвозди, шурупы, болты и гайки. Но как добиться максимальной эффективности от крепежных средств? Для этого необходимо увеличить площадь соприкосновения головки крепежа (гайки, болта, гвоздя) с основным материалом.

Это один из самых доступных и распространенных методов. Эффективно решить эту задачу помогают металлические шайбы (из алюминия, меди и других материалов). Шайба — это элемент, который устанавливается под головку соединительной гайки или другого крепежа (болта, гвоздя). Основное назначение шайбы — увеличение площади опоры крепления. Например, при соединении двух листов фанеры неопытные строители могут столкнуться с проблемой, когда гайка проходит насквозь через материал, протыкая его.

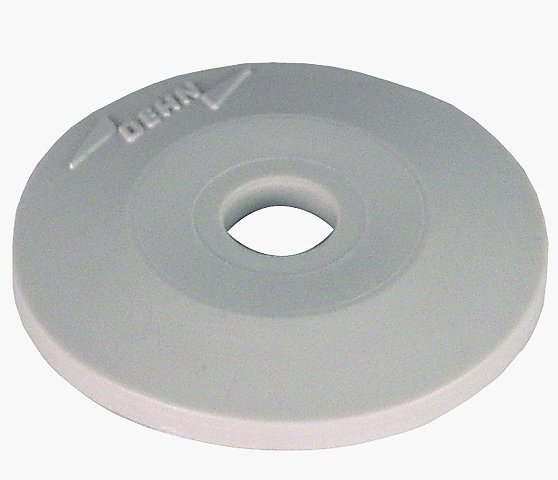

Это происходит из-за того, что головка гайки имеет небольшие размеры по сравнению с площадью монтируемого материала и давлением, оказываемым на нее при закручивании. Чтобы избежать этой ситуации, под гайку устанавливается шайба: пластиковая, резиновая или металлическая. Крепежный элемент будет опираться на шайбу, углубляясь в нее, и не провалится. Для увеличения опоры гайки применяются шайбы общего назначения, или плоские шайбы. Они бывают разных размеров — от самых маленьких до крупных.

Размер шайбы определяется размерами крепежа (гайки, болта). Кроме функции увеличения площади опоры, плоские шайбы также предотвращают перекос крепления при затяжке. Гайка может легко перекоситься. Каждый, кто хоть раз пытался закрепить материал без профессионального опыта, знает, что, несмотря на старания держать отвертку ровно, в конце затяжки головка гайки часто наклоняется и не прилегает параллельно поверхности.

Перекос гайки может быть опасен, так как края головки могут повредить материал, вырывая из него кусочки, если головка входит под углом. Это может привести к нарушению герметичности, что, в свою очередь, может вызвать попадание влаги через поврежденные участки. В дальнейшем это может привести к образованию плесени, гнили или грибка. Чтобы избежать перекоса, также используются косые и сферические шайбы, но это не весь ассортимент. Давайте подробнее рассмотрим все виды шайб, которые часто встречаются в механизмах и конструкциях.

https://youtube.com/watch?v=763TfVtrOPU

Как работают уплотнительные и пружинные металлические шайбы?

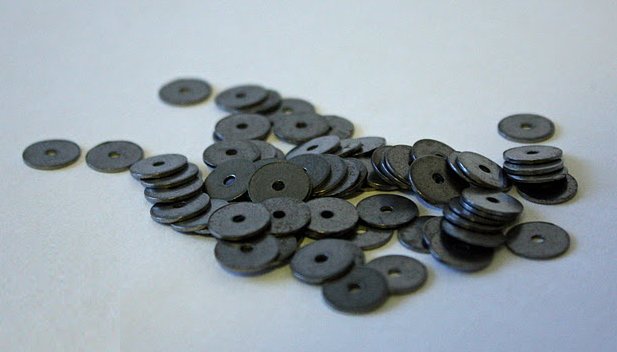

Для предотвращения проникновения влаги и обеспечения надежной герметичности используются уплотнительные шайбы. При затягивании они создают стабильное соединение. Эти шайбы могут быть изготовлены из металла (например, меди или алюминия) или из комбинации металла с резиной. Резиновая часть контактирует с поверхностью детали, а металлическая располагается под гайкой. Такой подход значительно снижает вероятность попадания влаги, что продлевает срок службы конструкции. Кроме того, уплотнительные шайбы уменьшают давление на опорную поверхность благодаря плотной резиновой прокладке.

Пружинные шайбы предотвращают самопроизвольное отвинчивание винтов, что может произойти из-за вибраций, возникающих в строительных конструкциях со временем или в процессе эксплуатации. Под нагрузкой крепеж может ослабнуть, создавая риск обрушения. Все шайбы, как элементы крепежа, помогают предотвратить выпадение крепежных деталей, но пружинные шайбы разработаны для максимизации этого эффекта. Эти шайбы также известны как шайбы Гровера, в честь английского инженера, который их изобрел.

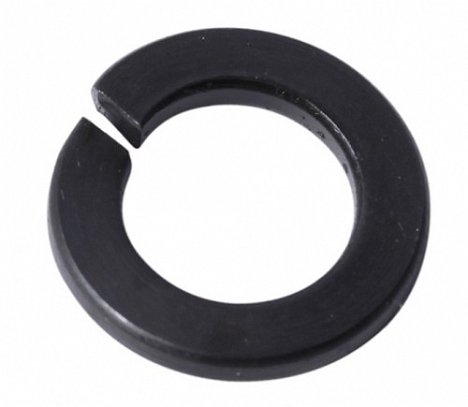

Шайба имеет форму рассеченного диска, концы которого располагаются на разных уровнях. Эти разрезанные края не соприкасаются и при нажатии пружинят, расходясь в стороны. Пружинные шайбы бывают легкими, стандартными, тяжелыми и особо тяжелыми, в зависимости от назначения. Какова же польза от этих пружинистых концов? При затягивании гайки шайба испытывает упругую деформацию. Важно отметить, что любая деталь может деформироваться либо упруго, либо жестко.

Жесткая деформация менее устойчива к вибрациям и нагрузкам по сравнению с упругой. Если изделие будет использоваться в условиях низких вибраций (например, в жилых домах), можно применять шайбы общего назначения (плоские) или сферические, в зависимости от предпочтений строителей. В случаях, связанных с машиностроением или станкостроением, рекомендуется использовать пружинные шайбы. Их упругая деформация под нагрузкой предотвращает выпадение крепежных элементов, обеспечивая постоянное «притяжение» болта и исключая риск его выпадения.

DIN 127 Шайба пружинная — гровер

Интересные факты

Вот несколько интересных фактов о медных и алюминиевых шайбах, которые используются в крепежах:

1. Коррозионная стойкость: Медные шайбы обладают высокой коррозионной стойкостью, что делает их идеальными для использования в условиях, где присутствует влага или агрессивные химические вещества. Они часто применяются в морской и химической промышленности, где защита от коррозии критически важна.

2. Легкость и прочность: Алюминиевые шайбы легкие и обладают хорошей прочностью, что делает их популярными в авиационной и автомобильной промышленности. Они помогают снизить общий вес конструкции, что особенно важно для повышения топливной эффективности.

3. Теплопроводность: Медные шайбы имеют отличные теплопроводные свойства, что позволяет использовать их в приложениях, где необходимо быстрое рассеивание тепла, например, в системах охлаждения и отопления. Это делает их важным элементом в различных инженерных решениях.

Эти факты подчеркивают важность выбора правильного материала для шайб в зависимости от специфических требований и условий эксплуатации.

Другие специфические виды шайб – где еще нужна надежная страховка?

Стопорная шайба, как следует из названия, предназначена для остановки или предотвращения движения. Эти элементы крепежа устанавливаются под гайку, после чего её завинчивают, а затем загибают зубцы шайбы вверх. Это создает надежную фиксацию, которая не позволяет гайке смещаться относительно опорной детали. Обычно такие шайбы изготавливаются из различных металлов: титана, меди, латуни и алюминия. Они широко используются в крепежах с метрической резьбой, таких как болты, винты и шпильки, а также подходят для строительных саморезов.

Существует другой тип шайб — стопорная шайба с лапкой. Её использование схоже с зубчатой шайбой, но она чаще применяется для фиксации шестигранных болтов и гаек. Диаметр болтов и гаек, для которых она предназначена, варьируется от 3 до 48 мм. Эти шайбы также изготавливаются исключительно из металла. Среди стопорных шайб выделяются многолапчатые, предназначенные для фиксации шлицевых гаек. Конструкция шлицевых гаек включает пазы, в которые загибаются зубцы (или «лапки») для надежной фиксации.

Концевые шайбы представляют собой стальные пластины круглой или овальной формы. В авиационной промышленности они применяются в концевых сечениях крыла. В станкостроении их используют для торцевого крепления различных деталей, таких как звездочки, шкивы и шестерни. Существуют также быстросъемные шайбы, обычно изготавливаемые из стали. Эти детали предназначены для машиностроения и могут использоваться на валах диаметром от 2 до 20 мм. Их легко заменить при необходимости. Область применения шайб весьма обширна: они используются как в ремонте жилых помещений, так и в строительстве зданий, а также в станкостроении, машиностроении и авиации. Шайбы различаются по размерам, материалам и способам применения.

Стопорные кольца STARLOCK

Преимущества медных шайб в условиях коррозии

Медные шайбы являются одним из наиболее эффективных решений для защиты крепежей в условиях, где присутствует высокая вероятность коррозии. Их уникальные физико-химические свойства делают их идеальными для использования в различных отраслях, включая строительство, автомобилестроение и судостроение.

Во-первых, медь обладает высокой коррозионной стойкостью. В отличие от многих других металлов, медь не подвержена ржавлению и образованию коррозионных продуктов, что позволяет сохранить целостность крепежных соединений на длительный срок. Это особенно важно в условиях повышенной влажности или в агрессивных химических средах, где другие материалы могут быстро деградировать.

Во-вторых, медные шайбы обеспечивают отличную герметизацию. Благодаря своей пластичности и способности к деформации, они способны заполнять микротрещины и неровности поверхности, что предотвращает утечки и защищает соединения от воздействия внешней среды. Это свойство особенно актуально в системах, где требуется высокая степень герметичности, например, в трубопроводах или в системах охлаждения.

Кроме того, медные шайбы обладают хорошей проводимостью тепла и электричества. Это делает их идеальными для использования в электрических соединениях, где необходимо минимизировать сопротивление и обеспечить надежный контакт. В таких случаях медь помогает избежать перегрева и потенциальных коротких замыканий, что значительно увеличивает безопасность эксплуатации оборудования.

Не менее важным аспектом является и антикоррозионная защита, которую медные шайбы обеспечивают в сочетании с другими материалами. Например, при использовании медных шайб в соединениях с алюминиевыми или стальными элементами, они предотвращают контакт между различными металлами, что может привести к галванической коррозии. Это особенно актуально в морских условиях, где сочетание различных металлов может вызвать серьезные проблемы.

Наконец, медные шайбы легко поддаются обработке и могут быть изготовлены в различных формах и размерах, что делает их универсальным решением для множества задач. Их можно использовать как в стандартных, так и в специализированных приложениях, что делает медные шайбы незаменимыми в арсенале любого инженера или монтажника.

Алюминиевые шайбы: легкость и устойчивость к деформациям

Алюминиевые шайбы представляют собой важный элемент в мире крепежных изделий, обеспечивая надежность и долговечность соединений. Их легкость делает их идеальными для применения в различных отраслях, включая авиацию, автомобилестроение и строительство. Алюминий, как материал, обладает высокой прочностью при низком весе, что позволяет значительно снизить общий вес конструкции без ущерба для ее прочности.

Одним из ключевых преимуществ алюминиевых шайб является их устойчивость к деформациям. При правильном выборе толщины и диаметра шайбы, они способны равномерно распределять нагрузку на поверхность, что предотвращает повреждение материала, к которому они прикреплены. Это особенно важно в условиях, где соединения подвергаются вибрациям или динамическим нагрузкам.

Кроме того, алюминиевые шайбы обладают хорошей коррозионной стойкостью, что делает их идеальными для использования в агрессивных средах. Они не ржавеют и не подвержены воздействию многих химических веществ, что увеличивает срок службы соединений. Это свойство особенно ценится в морской и химической промышленности, где детали часто подвергаются воздействию влаги и химикатов.

Алюминиевые шайбы также могут быть анодированы, что добавляет дополнительный уровень защиты от коррозии и улучшает их внешний вид. Анодирование создает на поверхности шайбы защитный оксидный слой, который не только защищает металл, но и может быть окрашен в различные цвета, что позволяет использовать их в декоративных целях.

Важно отметить, что при выборе алюминиевых шайб необходимо учитывать их совместимость с другими материалами, особенно с нержавеющей сталью. В некоторых случаях может возникать электрохимическая коррозия, если алюминий контактирует с более благородными металлами. Поэтому рекомендуется использовать прокладки или другие изоляционные материалы для предотвращения контакта.

В заключение, алюминиевые шайбы являются незаменимым элементом в крепежных системах благодаря своей легкости, устойчивости к деформациям и коррозии. Их применение позволяет значительно повысить надежность и долговечность соединений, что делает их популярным выбором в различных отраслях. Правильный выбор и использование алюминиевых шайб обеспечит долговечность и эффективность крепежных решений.

Выбор шайбы в зависимости от типа крепежа и материала

При выборе шайбы для крепежных элементов важно учитывать не только тип крепежа, но и материал, из которого изготовлены как шайба, так и сам крепеж. Шайбы выполняют несколько функций: они распределяют нагрузку, предотвращают повреждение поверхности, защищают от коррозии и обеспечивают надежное соединение. Рассмотрим подробнее, как правильно выбрать шайбу в зависимости от этих факторов.

Типы крепежа

Существует множество типов крепежных элементов, таких как болты, винты, гайки и саморезы. Каждый из них требует определенного подхода к выбору шайбы. Например, для болтов и винтов, которые подвергаются значительным нагрузкам, рекомендуется использовать шайбы с большим диаметром, чтобы равномерно распределить давление. Для саморезов, которые часто используются в легких конструкциях, можно применять более тонкие шайбы, так как они не требуют такой же степени распределения нагрузки.

Материал шайбы

Шайбы могут быть изготовлены из различных материалов, включая сталь, медь и алюминий. Выбор материала зависит от условий эксплуатации и требований к прочности. Медь, например, обладает высокой коррозионной стойкостью и хорошей проводимостью, что делает ее идеальной для использования в электрических соединениях. Алюминий, в свою очередь, легкий и устойчивый к коррозии, что делает его подходящим для применения в условиях, где важна минимизация веса.

Коррозионная стойкость

При выборе шайбы необходимо учитывать среду, в которой будет использоваться крепеж. В агрессивных условиях, таких как высокая влажность или наличие химических веществ, предпочтение следует отдавать шайбам из нержавеющей стали или алюминия, так как они лучше противостоят коррозии. Медь также может быть хорошим выбором, но в некоторых случаях она может окисляться, что может привести к ухудшению электрических свойств.

Теплопроводность и электрическая проводимость

Если шайбы используются в электрических соединениях, то важным фактором является их проводимость. Медь обладает высокой проводимостью, что делает ее идеальной для таких применений. Алюминий также имеет хорошие проводящие свойства, но его проводимость ниже, чем у меди. Важно учитывать эти характеристики при выборе шайбы для электрических соединений, чтобы обеспечить надежный контакт и минимизировать потери энергии.

Размер и форма шайбы

Размер шайбы должен соответствовать размеру крепежа. Шайбы бывают различных форм: плоские, пружинные, стопорные и т.д. Плоские шайбы используются для распределения нагрузки, пружинные шайбы помогают предотвратить ослабление соединения, а стопорные шайбы обеспечивают фиксацию. Выбор формы шайбы также зависит от конкретных условий эксплуатации и требований к крепежу.

Таким образом, выбор шайбы является важным этапом в процессе крепления, который требует внимательного подхода. Учитывая тип крепежа, материал, коррозионную стойкость, теплопроводность и размеры, можно обеспечить надежность и долговечность соединений в различных условиях эксплуатации.
