Водяной теплый пол – это эффективное и комфортное решение для обогрева помещений, которое становится все более популярным среди владельцев частных домов и квартир. В этой статье мы подробно рассмотрим, как установить водяной теплый пол своими руками, предоставив пошаговые инструкции и наглядные схемы. Вы узнаете, какие материалы и инструменты понадобятся для монтажа, а также получите доступ к видеоурокам, которые помогут избежать распространенных ошибок и сделать работу на «отлично».

Преимущества и недостатки теплого водяного пола

Система водяного теплого пола — это конструкция, в которой нагретый теплоноситель циркулирует по трубам, расположенным в полу. Перед установкой важно тщательно оценить все плюсы и минусы. Возможно, вы поймете, что затраты не оправданы, или, наоборот, убедитесь, что установка водяного пола — отличное решение для вашего жилья.

Преимущества:

1. Экономия. Установка водяного теплого пола в частном доме может снизить потребление электроэнергии примерно на 20 % благодаря низкой температуре теплоносителя (от +30 °C до +50 °C).
2. Удобство. Равномерный прогрев всего помещения создает комфортную температуру (около +22 °C на уровне ног и примерно +18 °C на уровне головы), что позволяет ходить по полу босиком с удовольствием.
3. Безопасность. Нагревательные элементы скрыты, что делает систему абсолютно безопасной — исключаются риски ожогов и травм при контакте с теплоносителем.
4. Долговечность. При правильной установке срок службы системы может достигать около 40 лет.

Однако идеальных решений не существует. Установка своими руками — это сложный и трудоемкий процесс, так как конструкция состоит из нескольких слоев с различным наполнением. При неправильной установке может возникнуть риск протечек, что потребует демонтажа напольного покрытия, удаления стяжки и проведения ремонта. Кроме того, система водяного теплого пола не может быть единственным источником тепла в частном доме. Рекомендуется дополнить ее радиаторами или другими отопительными приборами для достижения наилучшего результата.

КАК сделать ТЁПЛЫЙ ВОДЯНОЙ ПОЛ своими руками БЫСТРО и ЛЕГКО

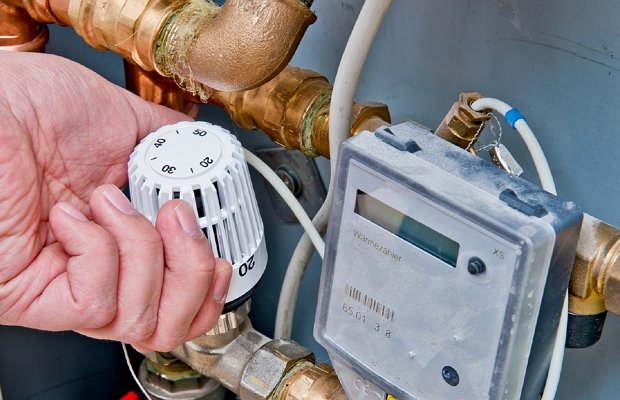

Из чего состоит система теплого водяного пола?

Система теплого водяного пола состоит из труб, изготовленных из специального материала и уложенных по определенной схеме. По этим трубам циркулирует теплоноситель. Для регулировки температуры можно установить термостат. В состав системы отопления входят следующие компоненты:

• отопительный котел;
• регулирующая арматура;
• трубные контуры;
• коллектор;
• шкаф для разделительного коллектора;
• клапан для выпуска воздуха.

Шкаф для разделительного коллектора следует размещать в помещении, которое планируется обогревать. К этому устройству подключаются трубопроводы, которые необходимо соединить с коллектором.

Интересные факты

Вот несколько интересных фактов о водяных теплых полах, которые могут быть полезны при их установке своими руками:

1. Энергоэффективность: Водяные теплые полы могут значительно снизить затраты на отопление. Они работают при более низких температурах по сравнению с традиционными радиаторами, что позволяет экономить энергию и поддерживать комфортную температуру в помещении.

2. Равномерное распределение тепла: В отличие от радиаторов, которые нагревают воздух в верхней части комнаты, водяные теплые полы обеспечивают равномерное распределение тепла по всему пространству. Это создает более комфортные условия, так как ноги находятся в тепле, а верхняя часть комнаты не перегревается.

3. Совместимость с различными покрытиями: Водяные теплые полы могут быть установлены под различными типами напольных покрытий, такими как плитка, ламинат, паркет и даже ковролин. Однако важно учитывать теплопроводность материалов, чтобы обеспечить эффективное отопление и избежать повреждений покрытия.

Эти факты могут помочь вам лучше понять преимущества и особенности установки водяного теплого пола своими руками.

Расчёт контуров тёплого пола "по месту". Монтаж теплого пола своими руками.

Три варианта монтажа – как сделать работы своими руками на отлично

Перед началом работ необходимо определить тип установки системы. Существует три основных варианта: бетонная, полистирольная и деревянная системы. Рассмотрим каждую из них подробнее, чтобы выбрать наиболее подходящий вариант.

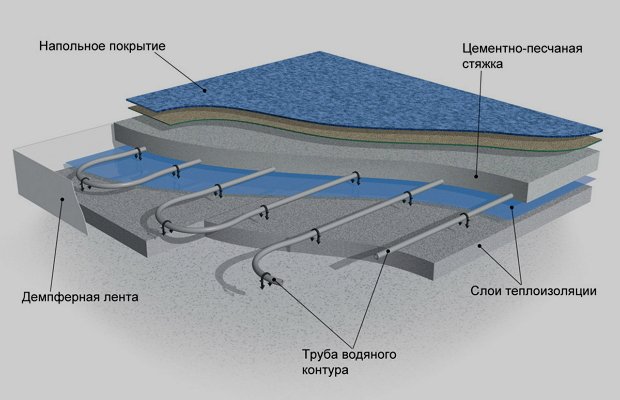

Бетонный вариант для создания водяного пола является наиболее популярным. В качестве основы используется цементно-песчаная стяжка. На подготовленную бетонную поверхность укладывается гидроизоляционный слой, затем размещается теплоизоляционный материал. После этого устанавливаются отопительные трубы. В просторных помещениях рекомендуется дополнительно использовать армирующую сетку для фиксации труб, в небольших комнатах можно обойтись пластиковыми скобами или крепежными планками. Следующий этап – заливка несущего слоя из песчано-цементной смеси с добавлением пластификаторов. Завершающий шаг – укладка напольного покрытия.

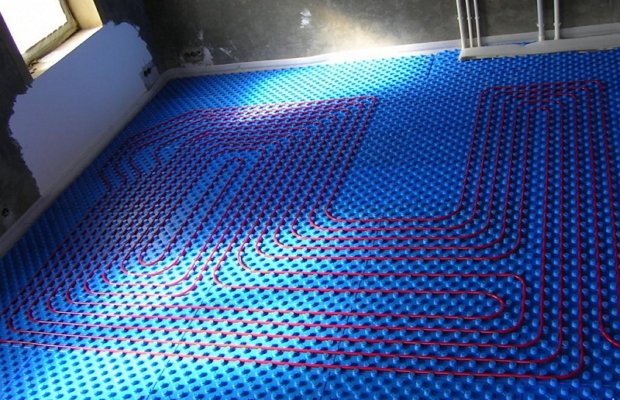

Второй вариант – полистирольная система. Эта конструкция легче бетонной и основана на использовании специальных теплоизоляционных плит из полистирола. Форма этого материала облегчает монтаж труб. По краям плит имеются замки для надежного соединения, что позволяет создать монолитный «щит» по всей площади пола. Прокладка труб на такой «подушке» из полистирольных плит не требует дополнительных крепежных элементов. Установка оборудования выполняется простым нажатием и размещением труб в пазах плит. Следующий слой – металлические пластины, после чего можно укладывать напольное покрытие.

Для деревянной системы используются обрезные доски, фанера и плиты МДФ. Деревянные плиты нарезаются на полосы шириной 13–18 см и укладываются с небольшими промежутками на деревянный пол под трубы. Сверху устанавливаются термораспределительные пластины с пазами для греющих труб, которые фиксируются с помощью шурупов. Пазы пластин помещаются в выемки между деревянными плитами. Система крепится без дополнительных крепежных элементов. Затем поверхность системы накрывается полиэтиленовой пленкой, а сверху крепятся гипсокартонные листы, которые станут основой для укладки чистового пола.

Монтаж водяного теплого пола

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в вашем частном доме прошла успешно, внимательно ознакомьтесь с нашей инструкцией. Процесс монтажа состоит из нескольких этапов, и важно следовать рекомендациям экспертов, чтобы избежать повторного начала работы.

Как сделать монтаж системы теплого пола своими руками — пошаговая схема

Шаг 1: Подготовка основания и теплоизоляция

Независимо от выбранной схемы установки системы, важно тщательно выровнять основание и уложить слой теплоизоляции. Это поможет минимизировать риск аварийных ситуаций в работе системы. Удалите старое покрытие и, при необходимости, выполните бетонную стяжку. Обязательно проверьте качество работы с помощью строительного уровня. В старых частных домах часто встречаются «гуляющие» перекрытия. В таких случаях необходимо использовать армирующую сетку для укрепления основания, что поможет избежать проблем, таких как трещины.

После этого разделите помещение на сектора, в каждом из которых будет отдельный контур. Теперь перейдем к теплоизоляции. Существует множество подходящих материалов, но одним из наиболее практичных является листовой пенополистирол. Чтобы предотвратить деформацию или расширение при температурных колебаниях, используйте демпферную ленту (рантовую). Ее укладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Далее выполните следующие шаги:

1. Уложите и сформируйте слой теплоизоляции;
2. Положите слой гидроизоляции;
3. Зафиксируйте армирующую сетку;
4. Установите трубы.

Пенополистирольные плиты необходимо подгонять друг к другу как можно плотнее. Сверху укладывается гидроизоляция, для которой подойдет плотная полиэтиленовая пленка. Стыки между пленкой следует заклеить скотчем. Армирующую сетку также нужно надежно зафиксировать, чтобы избежать ее смещения.

Шаг 2: Проводим монтаж труб

Затем необходимо зафиксировать трубы на армирующей сетке. Для этого подойдут специальные хомуты или гибкая проволока. При креплении не затягивайте хомуты слишком сильно: во время циркуляции теплоносителя труба может немного смещаться, и сильно затянутые хомуты могут оставить следы. Начинайте укладку от точки, называемой «гребенка», которая соединяет систему водоснабжения с контуром. Закрепите один конец трубы на подающем коллекторе и постепенно монтируйте трубу на каркасе, придавая нужный радиус с помощью специальной пружины, надетой на трубу. Это поможет избежать чрезмерного изгиба и деформации изделий.

Соедините на гребенке конец и начало контура, а затем от этой точки протяните следующий. Продолжайте монтаж, пока не заполните всю поверхность. Последнюю часть трубы соедините с возвратным коллектором. Обратите внимание, что количество контуров должно соответствовать количеству выходов на коллекторе, поэтому заранее продумайте их число. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

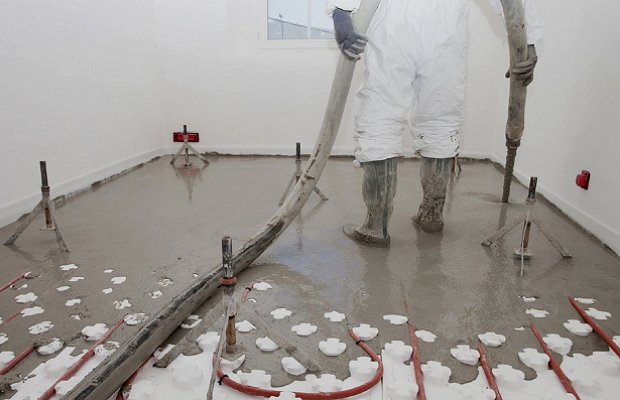

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Система была установлена. Перед заливкой финишного покрытия и запуском отопления необходимо провести предварительные гидравлические испытания. Это можно сделать самостоятельно: заполните трубы водой под давлением 0,7 МПа. Важно тщательно осмотреть трубы на наличие повреждений и деформаций. Все выявленные недостатки следует устранить до заливки стяжки и укладки напольного покрытия.

Если испытания системы прошли успешно и не обнаружено ни сбоев, ни повреждений, можно переходить к заливу стяжки. Установите давление воды около 3 бар и убедитесь, что в помещении поддерживается стабильная комнатная температура. Заливая стяжку, вы создаете дополнительный слой для равномерного распределения тепла. Приготовьте раствор из цемента и песка марки М-300 и выполните заливку.

Шаг 4: Финишное покрытие водяного пола

Заключительный этап — укладка финишного покрытия. Этот процесс следует начинать только после полного высыхания бетонной стяжки. Важно помнить, что не все типы покрытий подходят для систем теплого водяного пола. Оптимальным вариантом является укладка керамической плитки. Если планируете использовать паркет или другое покрытие, убедитесь, что на упаковке есть отметка «для напольного отопления».

Выбор оборудования для теплого водяного пола

При планировании установки водяного теплого пола важно правильно выбрать оборудование, которое будет обеспечивать эффективную и надежную работу системы. Основные компоненты, которые вам понадобятся, включают трубы, коллекторы, насосы и котлы. Рассмотрим каждый из этих элементов подробнее.

Трубы

Трубы являются основным элементом системы водяного теплого пола, так как именно через них будет циркулировать горячая вода. Наиболее распространенные материалы для труб:

• Полиэтилен (PEX) – гибкий, устойчивый к коррозии и химическим веществам, легко монтируется и имеет долгий срок службы.
• Металлопластиковые трубы – сочетают в себе преимущества металла и пластика, обеспечивая хорошую прочность и гибкость.
• Медные трубы – обладают высокой теплопроводностью, но их стоимость значительно выше, чем у других материалов.

При выборе труб важно учитывать их диаметр, который должен соответствовать требованиям вашей системы. Обычно для теплых полов используют трубы диаметром от 16 до 20 мм.

Коллекторы

Коллектор – это устройство, которое распределяет горячую воду по трубам теплого пола. Он состоит из двух частей: подающей и обратной. При выборе коллектора обратите внимание на следующие моменты:

• Количество выходов – должно соответствовать количеству контуров, которые вы планируете установить.
• Материал – коллекторы могут быть выполнены из латуни, нержавеющей стали или пластика. Латунные и стальные коллекторы более долговечны.
• Наличие термостатов и регулировочных клапанов – это позволит вам контролировать температуру в каждом контуре отдельно.

Насосы

Насос необходим для обеспечения циркуляции воды в системе. Он должен быть достаточно мощным, чтобы преодолевать сопротивление труб и обеспечивать равномерное распределение тепла. При выборе насоса обратите внимание на:

• Производительность – должна соответствовать количеству контуров и их длине.
• Уровень шума – выбирайте модели с низким уровнем шума, чтобы не создавать дискомфорт в помещении.
• Энергоэффективность – насосы с высоким классом энергоэффективности помогут снизить затраты на электроэнергию.

Котлы

Котел является источником горячей воды для вашей системы теплого пола. Выбор котла зависит от типа топлива, которое вы планируете использовать:

• Газовые котлы – наиболее распространенный вариант, обеспечивающий высокую эффективность и низкие эксплуатационные расходы.
• Электрические котлы – удобны в установке и эксплуатации, но могут быть дороже в плане потребления электроэнергии.
• Твердотопливные котлы – требуют больше внимания и обслуживания, но могут быть экономически выгодными при наличии дешевого топлива.

При выборе котла учитывайте его мощность, которая должна соответствовать площади отапливаемого помещения и тепловым потерям.

Правильный выбор оборудования для водяного теплого пола является залогом его эффективной и долговечной работы. Уделите внимание каждому компоненту, и ваша система будет радовать вас комфортом и теплом на протяжении многих лет.

Расчет необходимой мощности системы отопления

Перед тем как приступить к установке водяного теплого пола, необходимо провести тщательный расчет необходимой мощности системы отопления. Это позволит обеспечить комфортную температуру в помещении и избежать излишних затрат на отопление.

Для начала, определим основные параметры, которые влияют на расчет мощности:

• Площадь помещения: Измерьте длину и ширину комнаты, чтобы вычислить ее площадь. Например, если комната имеет размеры 5 м на 4 м, то площадь составит 20 м².
• Высота потолков: Высота помещения также влияет на объем воздуха, который необходимо обогреть. Стандартная высота составляет 2,5-3 метра.
• Теплопотери: Учитывайте теплопотери через стены, окна, двери и пол. Для этого можно использовать специальные коэффициенты, которые зависят от материалов, из которых построено здание. Например, для кирпичных стен коэффициент будет ниже, чем для деревянных.
• Климатические условия: Важно учитывать среднюю температуру в вашем регионе. Для этого можно обратиться к климатическим таблицам или использовать данные метеорологических служб.

Теперь, когда у вас есть все необходимые данные, можно перейти к расчету мощности. Обычно для комфортного обогрева одного квадратного метра площади требуется от 80 до 120 Вт в зависимости от вышеуказанных факторов. Для более точного расчета можно использовать следующую формулу:

Мощность (Вт) = Площадь помещения (м²) × Нормативная мощность (Вт/м²)

Например, для комнаты площадью 20 м² и нормативной мощностью 100 Вт/м² расчет будет выглядеть так:

Мощность = 20 м² × 100 Вт/м² = 2000 Вт

Это означает, что для обогрева данной комнаты потребуется система, способная вырабатывать 2000 Вт тепла.

Не забудьте учесть дополнительные факторы, такие как наличие окон, которые могут увеличивать теплопотери, или наличие теплоизоляции, которая может снизить потребность в мощности. Если в комнате есть большие окна или она расположена на углу здания, возможно, стоит увеличить расчетную мощность на 10-20%.

Также важно помнить, что для достижения оптимального результата необходимо правильно распределить трубы по площади пола. Это поможет избежать холодных зон и обеспечит равномерный прогрев всего помещения.

В заключение, правильный расчет необходимой мощности системы отопления – это ключевой этап в установке водяного теплого пола. Он позволит не только создать комфортные условия, но и сэкономить на расходах на отопление в будущем.

Устранение возможных ошибок при монтаже

Монтаж водяного теплого пола – это сложный процесс, который требует внимательности и точности. Даже небольшие ошибки могут привести к серьезным проблемам в будущем, таким как неравномерный прогрев помещения, утечки воды или повреждение системы. Рассмотрим основные ошибки, которые могут возникнуть при установке, и способы их устранения.

1. Неправильный расчет теплоносителя. Одной из самых распространенных ошибок является неверный расчет необходимого количества теплоносителя. Для этого важно учитывать площадь помещения, высоту потолков и уровень теплоизоляции. Если теплоноситель будет недостаточным, система не сможет обеспечить необходимый уровень комфорта. Рекомендуется использовать специальные программы или обратиться к профессионалам для точного расчета.

2. Неправильная укладка труб. При укладке труб важно соблюдать правильное расстояние между ними. Если трубы расположены слишком близко друг к другу, это может привести к перегреву и повреждению системы. Если расстояние слишком велико, то пол будет прогреваться неравномерно. Оптимальное расстояние между трубами обычно составляет 15-30 см, в зависимости от типа помещения и его назначения.

3. Игнорирование гидроизоляции. Неправильная гидроизоляция может привести к утечкам и повреждению пола. Перед укладкой труб необходимо убедиться, что основание пола хорошо подготовлено и защищено от влаги. Используйте качественные гидроизоляционные материалы, такие как пленка или мембрана, чтобы предотвратить попадание воды в конструкцию.

4. Неправильное подключение к системе отопления. Ошибки при подключении труб к котлу могут привести к неэффективной работе системы. Важно следовать инструкциям производителя и соблюдать последовательность подключения. Проверьте, чтобы все соединения были герметичными, а также убедитесь, что система правильно настроена для работы с водяным теплым полом.

5. Отсутствие системы регулировки температуры. Без системы регулировки температуры вы не сможете контролировать уровень нагрева пола, что может привести к перегреву или недостаточному прогреву. Установите термостаты и датчики температуры, чтобы обеспечить комфортные условия в помещении и снизить затраты на отопление.

6. Неправильный выбор материала для труб. Использование некачественных или неподходящих материалов для труб может привести к их быстрому износу и утечкам. Рекомендуется использовать трубы из полиэтилена или металлопластика, которые обладают высокой прочностью и устойчивостью к коррозии.

Устранение этих ошибок на этапе монтажа водяного теплого пола поможет избежать множества проблем в будущем и обеспечит долговечность и эффективность системы отопления. Перед началом работ обязательно ознакомьтесь с рекомендациями специалистов и проведите все необходимые расчеты.
