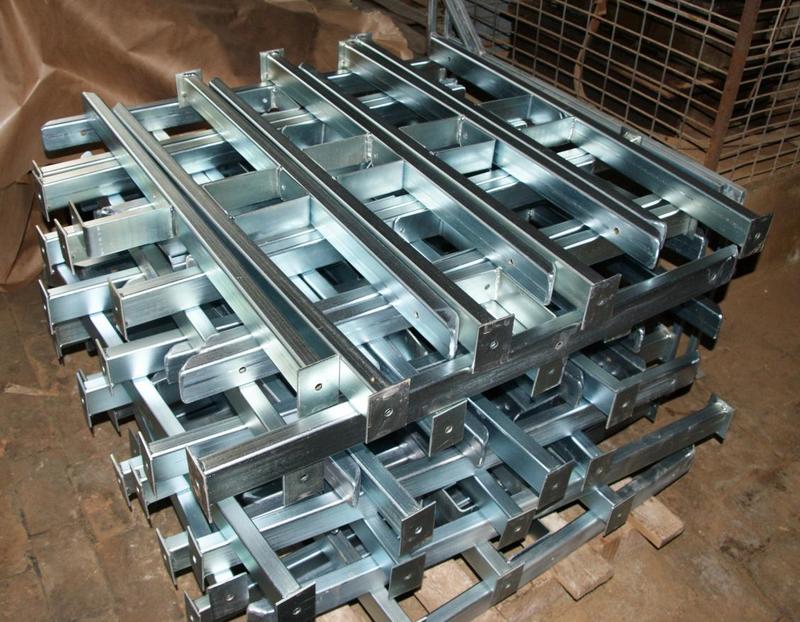

Термодиффузионное цинкование представляет собой эффективный метод нанесения защитного цинкового покрытия на металлические детали, обеспечивающий их долговечность и устойчивость к коррозии. В данной статье мы подробно рассмотрим технологию процесса термодиффузионного цинкования, используемое оборудование, а также его достоинства и недостатки. Сравнение с другими методами цинкования позволит читателям лучше понять, в каких случаях целесообразно применять данный метод, что сделает статью полезной для специалистов в области металлообработки и защиты материалов.

Суть процесса

Термодиффузия — это процесс, при котором атомы цинка проникают в верхний слой металла под воздействием высокой температуры в восстановительной или инертной газовой среде.

Температура, при которой происходит этот процесс, зависит от толщины покрытия и колеблется в диапазоне от 280°С до 470°С. Проникая в кристаллическую решетку металла, цинк формирует защитный слой на поверхности толщиной всего в несколько микрон. Этот процесс осуществляется в среде водорода.

Толщина покрытия регулируется государственным стандартом. В соответствии с ГОСТ Р 9.316-2006, толщина покрытия классифицируется на пять категорий:

1. 6…9 мкм;
2. 10…15 мкм;
3. 16…20 мкм;
4. 21…30 мкм;
5. 40…50 мкм.

Выбор цинка в качестве антикоррозионной защиты не случаен. На стальной поверхности он распространяется со скоростью 2 мм в год при температуре 70 °С. Это свойство позволяет эффективно заделывать поверхностные микроповреждения.

На практике этот метод демонстрирует свою эффективность и обладает рядом преимуществ.

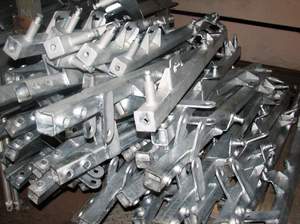

Термодиффузионное цинкование

Технология процесса

Термодиффузионное цинкование — это технологический процесс, состоящий из шести последовательных этапов. Строгое соблюдение этого маршрута гарантирует получение качественного результата.

1. Подготовительный этап. На этом этапе детали очищаются от окалины и ржавчины с помощью пескоструйной или ультразвуковой обработки. Жировые загрязнения удаляются ацетоном. Для крупных деталей может использоваться дробеструйная обработка.

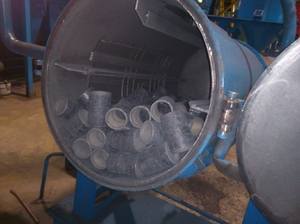

2. Загрузка контейнера. Очищенные и высушенные детали помещаются в герметичный контейнер. Для насыщения внутреннего объема цинком и водородом добавляется специальная насыщающая смесь, наиболее популярной из которых является «Левикор». Толщина покрытия зависит от количества используемой смеси. После тщательного перемешивания контейнеры герметизируются и помещаются в печь.

3. Процесс насыщения. Температура насыщения варьируется в зависимости от типа и марки сплава. В среднем этот процесс занимает от 60 до 90 минут. В течение всего времени работы нагревательная установка вращается, обеспечивая равномерное перемешивание деталей с насыщающей смесью.

4. Выгрузка и очистка. По завершении процесса насыщения детали выгружаются, и остатки насыщающей смеси удаляются.

5. Пассивирование. Эта операция защищает покрытие от окислительного воздействия окружающей среды. Изделия, которые будут окрашиваться, обрабатываются один раз, в то время как те, что не требуют окраски, подвергаются обработке дважды. После каждого этапа пассивирования проводится промывка.

6. Сушка. На этапе сушки удаляется влага, и детали остывают.

Термодиффузионное цинкование

Интересные факты

Вот несколько интересных фактов о термодиффузионном цинковании:

1. Процесс диффузии: Термодиффузионное цинкование основано на принципе диффузии, при котором цинк проникает в поверхность металлических деталей при высоких температурах (обычно от 300 до 450 °C). Это позволяет создать прочный и устойчивый к коррозии слой, который значительно увеличивает срок службы изделий.

2. Экологичность: В отличие от традиционных методов цинкования, таких как гальваническое цинкование, термодиффузионное цинкование не требует использования токсичных химикатов и водных растворов. Это делает процесс более экологически чистым и безопасным для рабочих.

3. Универсальность применения: Термодиффузионное цинкование может применяться для различных типов металлических деталей, включая стальные, чугунные и алюминиевые изделия. Это делает технологию универсальным решением для защиты от коррозии в различных отраслях, включая автомобилестроение, строительство и машиностроение.

Достоинства и недостатки

В процессе использования метода антикоррозионной защиты выявлены его характерные особенности. Термодиффузионное цинковое покрытие обладает множеством преимуществ, среди которых:

• высокая адгезия благодаря сохранению микронеровностей на поверхности;
• экономичность: минимальные затраты на подготовку и электроэнергию, небольшая площадь производственных помещений и количество обслуживающего персонала;
• равномерная толщина покрытия по всей поверхности изделия;
• экологичность процесса;
• возможность регулирования толщины защитного слоя;
• увеличение твердости поверхности;
• низкие затраты;
• доступная себестоимость;
• простота в обслуживании оборудования;
• невысокая температура, не изменяющая внутреннюю структуру металла;
• отсутствие химических реагентов для очистки;
• естественная утилизация отходов.

Однако у метода есть и недостатки:

• матовый серый цвет покрытия, в отличие от других технологий;
• низкая производительность;
• ограниченные размеры обрабатываемых изделий в зависимости от габаритов оборудования.

Оцинкование деталей различными способами и проведенный сравнительный анализ продемонстрировали следующие результаты.

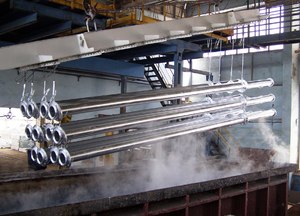

Цинкование термодиффузионное.

Сфера использования

Данный метод обработки формирует равномерный слой даже в труднодоступных зонах. Микронная толщина покрытия позволяет работать с мелкими компонентами. Термодиффузионному цинкованию подвергаются:

• арматура для нефтяной, газовой, строительной и железнодорожной отраслей;
• ограждения мостов и дорог;
• крепежные изделия;
• фурнитура для мебели;
• фитинги;
• конструкции линий электропередач;
• детали автомобилей.

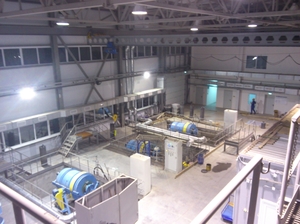

Оборудование для термодиффузионного цинкования

На промышленных предприятиях для термодиффузионного цинкования используется механизированное оборудование, а процесс максимально автоматизирован. Применяемые устройства:

• загрузчик для деталей и насыщающего состава;
• конвейер для подачи контейнеров к печи;
• вращающаяся печь;
• выгружающий конвейер;
• отсеватель;
• вибрационное устройство;
• магнитный сепаратор;
• емкости для пассивирования и промывки;
• сушильные установки;
• приемник готовой продукции.

Требования к защитному слою

К покрытиям предъявляются высокие требования. Согласно ГОСТ, на поверхности деталей, прошедших термодиффузионное цинкование, не допускаются следующие дефекты:

• выпуклости;
• отслоения;
• трещины;
• пригоревшие остатки;
• пустоты;
• раковины;
• посторонние вкрапления;
• отсутствие покрытия.

В современных условиях этот метод антикоррозионной защиты считается эффективным и экономически оправданным.

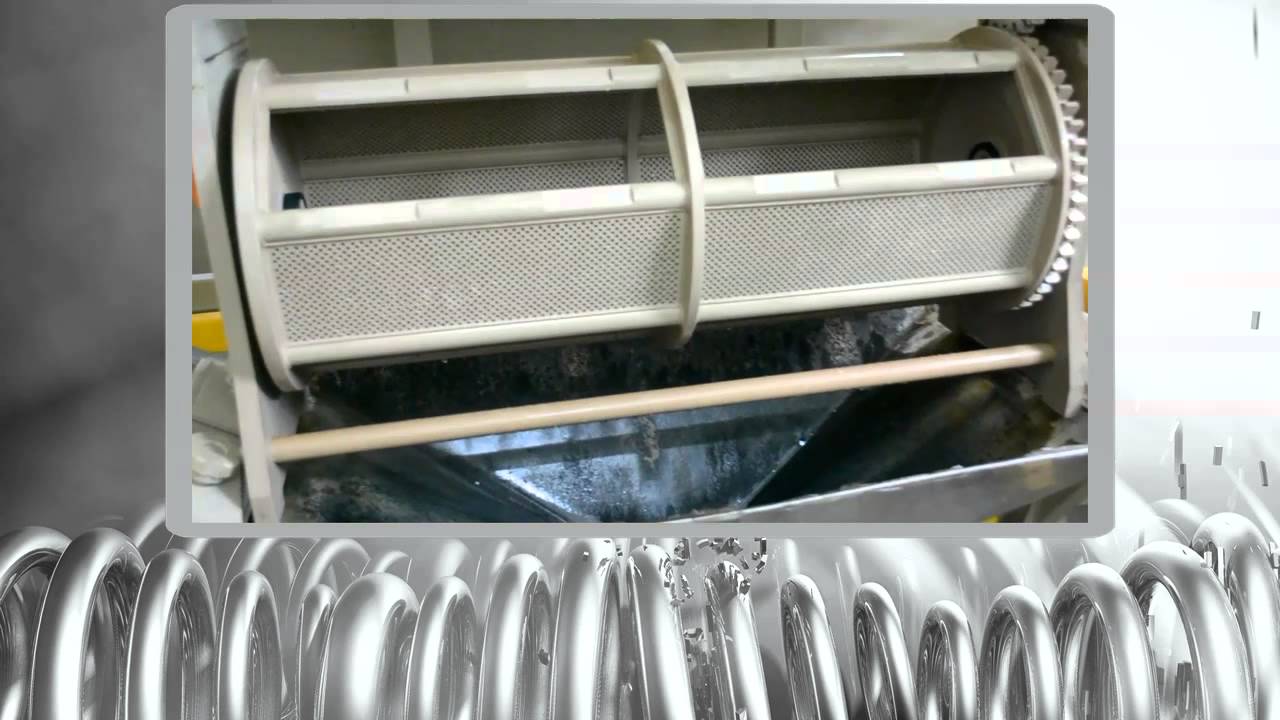

Гальванопроцесс: горячее, холодное и термодиффузионное оцинкование.

Экологические аспекты термодиффузионного цинкования

Термодиффузионное цинкование, как метод защиты металлических деталей от коррозии, имеет свои экологические аспекты, которые необходимо учитывать при его применении. Процесс включает в себя использование цинка, который, будучи основным защитным материалом, может оказывать влияние на окружающую среду как в процессе производства, так и в процессе утилизации.

Во-первых, стоит отметить, что термодиффузионное цинкование происходит при высоких температурах, что требует значительных энергетических затрат. Использование ископаемых видов топлива для получения необходимой энергии может привести к выбросам углекислого газа и других парниковых газов, что негативно сказывается на климате. Поэтому важно рассматривать возможность использования альтернативных источников энергии, таких как солнечная или ветровая энергия, для снижения углеродного следа процесса.

Во-вторых, в процессе термодиффузионного цинкования могут образовываться отходы, содержащие остатки цинка и других химических веществ. Эти отходы требуют правильной утилизации, чтобы избежать загрязнения почвы и водоемов. Важно, чтобы предприятия, занимающиеся цинкованием, соблюдали экологические нормы и правила, а также внедряли системы управления отходами, которые позволят минимизировать их негативное воздействие на окружающую среду.

Кроме того, следует учитывать, что при термодиффузионном цинковании могут выделяться летучие органические соединения (ЛОС), которые могут быть вредны для здоровья человека и экосистемы. Для снижения выбросов ЛОС необходимо использовать современные технологии и оборудование, которые обеспечивают эффективную вентиляцию и фильтрацию воздуха в производственных помещениях.

С точки зрения устойчивого развития, термодиффузионное цинкование может быть более экологически безопасным по сравнению с другими методами защиты от коррозии, такими как гальваническое цинкование, которое требует использования токсичных химикатов. Термодиффузионное цинкование, как правило, не требует применения вредных веществ, что делает его более предпочтительным вариантом с точки зрения экологии.

В заключение, экологические аспекты термодиффузионного цинкования требуют комплексного подхода к оценке его воздействия на окружающую среду. Внедрение современных технологий, использование альтернативных источников энергии и эффективное управление отходами могут значительно снизить негативные последствия этого процесса и сделать его более устойчивым и безопасным для экологии.

Сравнение с другими методами защиты от коррозии

Термодиффузионное цинкование, как метод защиты металлических деталей от коррозии, имеет свои уникальные преимущества и недостатки по сравнению с другими распространенными методами. Важно рассмотреть, как этот процесс соотносится с такими методами, как горячее цинкование, гальваническое цинкование и различные виды покрытий.

Горячее цинкование, как и термодиффузионное, обеспечивает защиту от коррозии за счет создания защитного слоя цинка. Однако в процессе горячего цинкования детали погружаются в расплавленный цинк, что может привести к образованию более толстого покрытия. Это может быть как преимуществом, так и недостатком: с одной стороны, толстый слой обеспечивает лучшую защиту, с другой стороны, он может ухудшить механические свойства детали и привести к проблемам с адгезией в случае последующей обработки поверхности.

Гальваническое цинкование, в отличие от термодиффузионного, представляет собой процесс нанесения тонкого слоя цинка на металл с помощью электрохимической реакции. Этот метод позволяет получить более равномерное покрытие и лучше контролировать толщину слоя. Тем не менее, гальваническое цинкование менее устойчиво к механическим повреждениям и коррозии по сравнению с термодиффузионным методом, особенно в агрессивных средах.

Существует также ряд органических и неорганических покрытий, таких как порошковые краски и лакокрасочные материалы, которые могут использоваться для защиты от коррозии. Эти методы обеспечивают эстетическую привлекательность и дополнительную защиту, но часто требуют более частого обслуживания и не всегда могут обеспечить такую же степень защиты, как термодиффузионное цинкование. Кроме того, такие покрытия могут не выдерживать высоких температур и механических нагрузок, что ограничивает их применение в определенных областях.

Термодиффузионное цинкование, в свою очередь, образует прочное и стойкое покрытие, которое хорошо защищает детали от коррозии даже в сложных условиях эксплуатации. Этот метод обеспечивает равномерное распределение цинка по всей поверхности детали, включая труднодоступные места, что является важным фактором для долговечности и надежности изделий.

В заключение, выбор метода защиты от коррозии зависит от конкретных условий эксплуатации, требований к механическим свойствам и эстетическим характеристикам. Термодиффузионное цинкование, благодаря своим уникальным свойствам, может быть предпочтительным выбором для многих промышленных приложений, обеспечивая надежную защиту и долговечность металлических деталей.

Перспективы развития технологии термодиффузионного цинкования

Технология термодиффузионного цинкования, несмотря на свою долгую историю, продолжает развиваться и адаптироваться к современным требованиям промышленности. Перспективы ее развития связаны с несколькими ключевыми аспектами, которые могут значительно улучшить эффективность и качество процесса.

Во-первых, одним из главных направлений является оптимизация температурных режимов и времени обработки. Современные исследования показывают, что изменение этих параметров может привести к улучшению адгезии цинка к металлической поверхности, а также к повышению коррозионной стойкости покрытий. Использование компьютерного моделирования и симуляций позволяет более точно предсказывать поведение материалов при различных условиях, что открывает новые горизонты для оптимизации процесса.

Во-вторых, внедрение новых материалов и технологий в процесс термодиффузионного цинкования также играет важную роль. Например, использование специальных легирующих добавок в цинковую ванну может улучшить свойства покрытия, такие как твердость и устойчивость к механическим повреждениям. Исследования в области нанотехнологий также обещают новые решения, позволяющие создавать более тонкие и прочные покрытия.

Третьим важным аспектом является автоматизация и цифровизация процессов. Внедрение современных систем управления и мониторинга позволяет значительно повысить эффективность термодиффузионного цинкования. Использование датчиков и систем сбора данных позволяет в реальном времени отслеживать параметры процесса, что способствует более точному контролю и снижению вероятности брака.

Кроме того, экологические аспекты становятся все более актуальными. Разработка технологий, которые минимизируют выбросы вредных веществ и снижают потребление энергии, будет способствовать не только улучшению экологической ситуации, но и повышению конкурентоспособности предприятий. Внедрение замкнутых циклов производства и переработки отходов также станет важным шагом в направлении устойчивого развития.

Наконец, обучение и повышение квалификации специалистов в области термодиффузионного цинкования также являются ключевыми факторами. Современные технологии требуют от работников не только знаний о традиционных методах, но и умения работать с новыми инструментами и оборудованием. Инвестиции в обучение и развитие кадров помогут обеспечить высокое качество и надежность процессов.

Таким образом, перспективы развития технологии термодиффузионного цинкования выглядят многообещающими. Инновации в области материалов, автоматизации, экологии и образования создают условия для повышения эффективности и качества покрытия, что, в свою очередь, будет способствовать расширению применения этой технологии в различных отраслях промышленности.
