Стиральная машина-автомат (СМА) без электродвигателя — не более чем резервуар или подставка для вещей. Механическое вращение движущихся элементов, ответственных за стирку, происходит благодаря «сердцу» аппарата — его мотору. От характеристик электромотора зависит качество стирки и энергоэффективность модели. Разберемся, какая мощность двигателя стиральной машины считается оптимальной и почему пользователя должен интересовать этот вопрос.

Какие бывают двигатели?

Мотор для стиральной машины разработчики подбирают с учетом реализуемых характеристик. Есть три вида электродвигателей, используемых в автоматических стиралках:

• Асинхронный. Бывает 2- и 3-фазный. В модификациях СМА, выпущенных после 2000 г., используются только 3-фазные версии. Их мощность — 180–360 Вт. Они могут обеспечить почти 300 оборотов в минуту на стирке. В машинках с асинхронными двигателями вращение барабана при отжиме довольно небольшое — до 600 об/мин, очень редко эта цифра подбирается к 1000.

• Коллекторный. Этот электродвигатель более совершенен, чем асинхронный. Он работает от любого вида тока — переменного или постоянного. У него меньше габариты — а значит, аппарат будет менее громоздким и тяжелым. В таких движках командным блоком плавно регулируется количество оборотов в минуту. Но есть и минус — у коллекторных моторов имеются щетки. Эти элементы не только создают шум, но и усиленно изнашиваются — по мере износа их приходится заменять. Они рассчитаны на 380–800 Вт.

• Бесколлекторный. Ученые корейского концерна LG долго думали, как увеличить мощность электродвигателя, не повысив энергопотребление СМА. Бесколлекторный двигатель способен вращать барабан с большой скоростью, не затрачивая энергию на трение ремня и щеток. СМА с такими двигателями отличаются высоким КПД. Это последний по хронологии изобретений тип движка. Впервые их стали устанавливать на СМА в 2005 г. на заводах LG. Его главное отличие — прямой привод и компактные размеры. Стиральная машинка с бесколлекторным движком не имеет ременной передачи. Такие стиралки отличаются бесшумной работой — нет щеток и ремня, и высоким КПД. Мощностные характеристики аналогичны вышеописанным вариантам. Он способен вращать барабан со скоростью до 2000 об/мин.

Как узнать, сколько оборотов у электродвигателя? Посмотрите на информационную табличку, которая имеется на любом электромоторе.

Важно! Потребляемая мощность двигателя зависит от режима работы — стирки или отжима. Значение этого параметра не указано в технической документации к СМА, его нужно смотреть непосредственно на самом моторе.

Виды двигателей в стиральных машинах

Инженеры за всю историю развития стиральных машин остановились на трех типах движков, который используются по сегодняшний день:

• асинхронные;
• коллекторные;
• бесколлекторные.

Асинхронные двигатели

Мотор для стиральной машины асинхронного типа может иметь как двухфазную, так и трехфазную конструкцию. В современных моделях, сошедших с конвейера после 2000 года, отказались от использования двухфазных моторов.

Мощность мотора асинхронного типа в машинах-автомат обычно колеблется в пределах от 180 до 360 Ватт, а число оборотов за минуту во время отжима около 2800. Во время стирки обороты такого мотора достигают 300.

В итоге, параметры отжима в машинках с асинхронными электродвигателями редко превышают отметку в 400-600 оборотов за минуту (крайне редко доходят до 1000).

Коллекторные двигатели

Этот тип моторов пришел на смену асинхронным. Их работа может обеспечиваться как переменным, так и постоянным током. Размеры их скромнее, и дополнительно предусмотрена плавная регуляция оборотов с использованием командного блока.

Есть и существенный недостаток – в таких моторах есть щетки. Со временем они стираются, и требуют замены.

Мощность составляет от 380 до 800 Ватт.

Важно! Потребляемая мощность двигателя во время стирки и отжима может значительно отличаться. Этот показатель невозможно узнать из руководства пользователя – изготовитель пишет об этом на самой детали.

Бесколлекторные двигатели

Это самый поздний тип движка, который стал использоваться в конструкции СМА только с 2005 года. Первооткрывателем стала марка LG.

Главная фишка, отличающая движок от всех других, – его прямо соединение с барабаном. Такие машинки характеризуют как СМ с прямым приводом, и в них отсутствует приводной ремень. Сам по себе движок компактный, его конструкция максимально проста, а КПД высокий.

Мощность не уступает описанным выше деталям, а количество оборотов барабана в минуту во время отжима может быть и 1600, и даже 2000.

На что влияют мощностные характеристики электродвигателя?

От типа и мощности двигателя зависит скорость вращения барабана стиральной машины-автомат — количество оборотов, совершаемых им за минуту. Чем больше обороты, тем качественнее отжим. Правда, нужно помнить, что не всякие ткани выдерживают такие скорости без последствий. Для более бережного отжимания устанавливают обороты поменьше — в современных машинках можно регулировать скорость отжима. А в технической документации указывается ее максимальное значение.

От электродвигателя зависит, сколько электроэнергии потребляет вся стиралка. От его мощностных показателей зависит число кВт-ч, которые «накрутит» аппарат. Покупая бытовую технику, потребителя интересуют не мощностные характеристики электродвигателя, а то, сколько придется платить за свет. Энергопотребление — величина, зависящая от нескольких факторов. На число потребленных киловатт в час влияет мощность:

• электромотора;
• нагревателя — 1,7–2,9 кВт, чем горячее вода, тем больше значение;
• помпы — 0,024–0,040 кВт, этого достаточно для откачки грязной воды;
• датчиков, управляющего блока и дисплея — 0,005–0,010 кВт.

Как определить мощность стиральной машины?

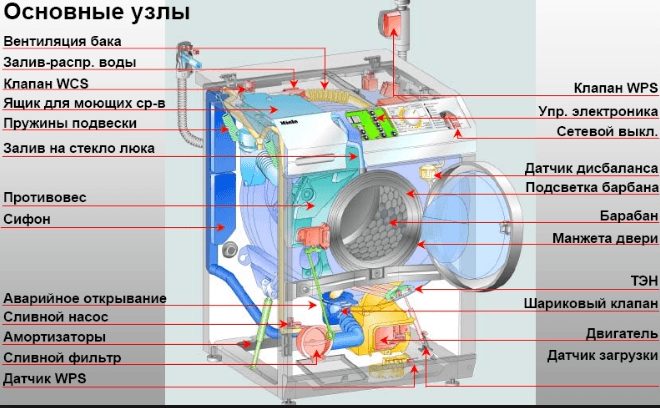

Сперва нужно понять, какие части данного бытового прибора потребляют электроэнергию в наибольшей мере:

1. Электродвигатель – «сердце» стиральной машины. Задача этого элемента дать вращение барабану. Основные типы двигателей, применяемые в современных устройствах – коллекторные, асинхронные и с прямым приводом. Средняя потребляемая мощность колеблется между 400 и 800 Ватт (от 0,4 до 0,8 кВт). При обычной стирке потребление электроэнергии меньше, при отжиме – больше.
2. ТЭН – служит для нагрева воды в баке. Он полностью автоматизирует процесс стирки и сушки. От выбора правильной температуры зависит качество стирки определённых вещей. Поэтому ТЭН может вообще не включаться за стирку (полоскание в прохладной воде) или же потреблять мощность на всю «катушку» — стирка при температуре 90–95 градусов. Каждый ТЭН, вмонтированный в стиральную машину имеет установленную мощность. Колеблется она от 1,7 до 2,9 кВт. Чем выше мощность – быстрее нагреется вода в баке.
3. Насос (помпа) – предназначен для откачивания воды на различных этапах стирки. Потребляемая мощность таких насосов варьируется от 25 до 40 Ватт.
4. Панель управления, электронный модуль, программатор, различные датчики, пусковые конденсаторы, лампочки и другие радиодетали – элементы, в совокупности которые потребляют не больше 5 – 10 Ватт.

В свою очередь, они будут потреблять количество энергии соответственную выбору программы стирки.

Запрограммированные режимы отличны друг от друга температурой, продолжительностью стирки, интенсивностью, количеством оборотов барабана в процессе стирки и отжима, дополнительными опциями (количество полосканий и т. п.).

Влияет на потребляемую мощность и вес загружаемых вещей и типов ткани.

Определение мощности

• Определить сколько же киловатт электроэнергии будет потреблять ваша машина можно по техническим характеристикам. Они находятся на наклейке корпуса или в паспорте по руководству.
• Разъяснить интересующие вас вопросы в подробностях может консультант бытовой техники.
• Узнать мощность можно и по буквенной маркировке стиральной машины конкретной модели. Он указан на этикетке энергоэффективности по ЕС — DIRECTIVE 2009/125/EC свидетельствующий об основных потребительских свойствах товара.

В этом видео, вам расскажут много полезной информации о потреблении электроэнергии, в том числе и для стиральных машин. Приятного вам просмотра!

Сколько потребляет СМА?

Выбирая стиральную машину, покупатели оценивают ее по стандартному набору критериев. Обычно интересуются — режимами, загрузкой барабана, габаритами, типом загрузки, подсветкой барабана и прочими видимыми функциями. А вот киловаттами интересуются редко. Чем ниже класс энергопотребления, тем больше тратится электричества, тем выше счета за свет. Сегодня практически все СМА относятся к группе А. Исключение составляют аппараты с функцией сушки — но тут приходится поступиться экономией за возможность получать сухое белье.

Энергопотребление легко узнать по классу энергоэффективности. Так, модели А+++ потребляют 0,13 кВт-ч, а, например, группа С — 0,25 кВт-ч. Потребляемая мощность СМА класса А — до 0,31 кВт-ч. Техника групп E, F и G в быту не используется. Ее потребление соответственно — 0,39 и 0,4 кВт-ч.

Мощность электродвигателя стиральной машинки

Электрический двигатель — главный «орган» машинки-автомат. Стиральные машины работают на электромоторе с ременным или прямым приводом. Прямой привод барабана более распространен. Мотор с прямым приводом бывает асинхронный, постоянного тока, коллекторный. Асинхронные агрегаты надежны. Недостаток — использование отжима 400-800 оборотов в минуту, большая масса агрегата. Не рекомендуется включать отжим более 800 оборотов, если в машинке асинхронный двигатель. Только несколько моделей от производителей Ariston и Ardo работают на асинхронных двигателях и развивают скорость отжима до 1200 оборотов за минуту.
Чаще встречаются стиралки на коллекторных двигателях. В таких моторах имеются трущиеся поверхности, соответственно надежность этого типа электродвигателя меньше. Преимущество — возможность адаптивно управлять частотой вращения посредством электроники. Мотор вращает барабан стиральной машинки. От мощности двигателя зависят следующие параметры: уровень потребляемой мощности, уровень отжима, класс стирки. Наклейка на поверхности техники содержит информацию об этих параметрах.

Классы стирки, потребления энергии, отжима определяются в диапазоне от «A» до «G». Стирка класса «A» означает высокую эффективность, стиральная машина справляется с пятнами и другими загрязнениями. Подгруппы «B» и «C» также хорошо стирают, но больше расходуют при этом электричества. Модели классов «F» и «G» сейчас не встречаются. Класс сушки «А» означает, что барабан машинки может вращаться в минуту до 1600 раз. При этом на выходе вы получите практически сухое белье, готовое для глажки. Более «слабый» класс «G» отжимает вещи со скоростью 400 оборотов минуту, белье остается влажное, требует дополнительной сушки.

Если вы хотите купить недорого мощную и надежную стиралку автомат, выбирайте модель без дополнительных функций. Они неоправданно повышают стоимость техники. И выбирайте машинку известных производителей. Аппараты сомнительного производства ненадежны и имеют невысокие эксплуатационные свойства.

Потребляемая мощность стиральной машины

Классы бытовой техники по экономичности потребления энергии: от «A» до «G». Машинки класса «A» наиболее экономичны. Один или два знака «+» означают еще меньшее потребление энергии. Это значит, что стиральная машина класса «A++» экономичнее стиралки «A». Больше всего энергии потратит бытовая техника класса «G». Что касается стиральных машин, в современных моделях используются двигатели максимально класса «D», не более. Какая мощность у стиральной машины можно узнать из информации на специальной наклейке на корпусе прибора. Например:

1. Машинка «A++» потребляет на 1 кг белья 0,14 кВт час.
2. Стиралка «A+» на 1 кг стираемых вещей тратит 0,16 кВт час.
3. Техника класса «A» тратит на 1 кг белья в среднем 0,18 кВт час.
4. Буква «B» указывает, что на стирку 1 кг вещей техника потребит в среднем 21 кВт час.
5. Стиралка с о потребует в среднем 0,25 кВт час кг.
6. Для класса «D» будет достаточно на кг вещей 0,29 кВт час.

Потребляемая мощность машин автомат составляет не более 0,31 кВт час кг. Группы «E» и «F» не используются в быту. Такая техника очень требовательна: расходует до 0,39 кВт за 1 час. Класс «G» расходует 0,4 кВт час и выше, что делает аппарат неоправданно дорогим в эксплуатации. Указаны средние показатели потребления мощности. Эти данные получены в условиях лабораторных испытаний: 60° температура воды, вещи из хлопка, наполненность барабана машинки максимальная.

Соответственно, если вы выставите другую температуру, загрузите вещи из другой ткани, положите меньшее количество белья, то и потребляемая мощность изменится. На этот показатель также влияет программа стирки, ведь каждый режим имеет разную длительность и интенсивность. На информационной наклейке также указывается максимальная мощность машинки. Мощность стиральной машины в квт достигает отметки 4. Эта техническая характеристика обозначается «P», указывает на уровень забора энергии. «P» — это потенциал стиральной машины, ее верхний предел потребления мощности. То есть какой бы режим вы не выбрали, больше энергии машинка не потратит. Например, стиральная машина класса «A» характеризуется максимальной мощностью 2,2 кВт. За одну стирку такая машинка на 5 кг вещей в сухом виде потратит 95-100 Вт. Примерно такое же количество энергии требуют машинки класса «B» или «C». Выходит, что переплачивать на суперэкономные стиралки класса «A++» нет смысла.

Мощность тэна стиральной машины

Тэн нагревает воду в стиральной машинке. От его мощности зависит, как быстро нагреется вода и запустится барабан. Невозможно использовать стиральную машину с испорченным нагревательным агрегатом, так как режимы стирки предполагают нагрев воды. Средняя мощность водонагревательного элемента составляет от 800 Вт до 2200 Вт. В современных машинках производители устанавливают детали с показателем мощности более 1600 Вт. Благодаря этому заданный режим запускается быстро. Подобрать тэн на свое усмотрение не удастся. Для каждой модели отдельного производителя подходят определенные по конструкции детали. Существуют прямые тэны и с изгибом, различные по длине от 15 до 30 см: короткие, средние, длинные, с отверстием под датчик и без него. Тэны производятся для железных и пластиковых баков: резинка длиннее 1,5 см для пластика, резинка менее 1,5 см в длину — для железа. Еще одно существенное отличие — это стоимость детали. Оригинальные запчасти от производителя будут стоить дороже. Дешевле обойдется универсальный тэн, который подходит под разные модели машинок.

Какой класс выбрать?

Потребление зависит от количества закладываемого белья, от выставленной температуры, выбранного режима — длительности и интенсивности стирки. На информационных этикетках производитель указывает максимальную мощность устройства, которая достигает 4 кВт.

Показатель обозначается буквой Р — он позволяет оценить «аппетиты» машинки. Это своего рода потенциал: то, что она может потребить максимально. Получается, какой бы ни был выбран режим, больше установленного предела аппарат потребить не в состоянии. Нет особого смысла покупать аппараты с классами А+++ и А++ — экономии немного, а переплата за «высокую энергоэффективность» существенная. Расход у машин групп В и С отличается несущественно от аналогов группы А.

Виды электрических моторов

Двигатель стиральной машины преобразовывает электрический вид энергии в механический, обеспечивая вращение барабана. Существует три типа моторов для стиральных машин –автомат:

• асинхронные моторы – бывают двух- и трехфазными. Мощность таких моторов для стиральных машин достигает 180 – 360 Вт, число их оборотов не слишком большое – до 2 800 за минуту в процессе отжима и около 300 – во время процесса стирки;
• коллекторные электродвигатели – могут функционировать не только от постоянного, но и от переменного тока. Отличаются небольшими размерами, обороты двигателя можно регулировать с помощью электроники. Основной недостаток заключается в щетках, которые при эксплуатации истираются, и их периодически приходится менять. Мощность коллекторного двигателя достигает 380 – 800 Вт, якорь вращается с частотой 11 500 – 15 000 оборотов за одну минуту;
• бесколлекторные – их еще называют инверторными. Такие моторы впервые стали известны в 2005 году, когда компания Lg начала их монтировать на своих машинах для стирки белья. Основное различие состоит в том, что для соединения мотора и барабана ременной привод не требуется, все происходит напрямую. Этот тип двигателей наиболее компактный, конструктивно простой, отличается наибольшим значением КПД. Мощность таких эл. двигателей не уступает приведенным выше образцам, количество оборотов в процессе выжимания белья составляет 1 600 – 2 000 за минуту.

Как энергопотребление зависит от значения мощности мотора

Для упрощения вопроса разберемся, какое количество электроэнергии в киловаттах мотор вашей машины способен намотать за час работы. Эти данные интересуют нас чаще, а какая именно мощность самого двигателя – вопрос второй.

Считается, что энергопотребление устройства для стирки вещей формируется из:

• потребленного мотором электричества, который в процессе работы может меняться с учетом выполняемых операций;
• значения водонагревательного устройства, средний показатель которого составляет 1.7 – 2.9 кВт. И количество потребляемой энергии будет зависеть от выставленного температурного режима воды;
• мощи насоса, составляющей 24 0 40 Вт, чего вполне достаточно, чтобы сливать жидкость;
• суммарного значения мощности лампочек, модуля, датчиковых устройств, которое достигает 5 – 10 Вт.

Параметры, влияющие на мощность

Чтобы понять, сколько стиральная машина потребляет электричества в час, сложите энергопотребление всех ее составляющих.

1. Электродвигатель вращает барабан. Во время простой стирки потребление снижается, а в режиме сушки повышается. В среднем движок потребляет 0,4–0,8 кВт. Двигатели бывают коллекторные, с прямым приводом и асинхронные.
2. ТЭН нагревает воду и делает отжим автоматическим. Он выключен в режиме полоскания в холодной воде, но работает на максимуме во время нагревания воды и при отжиме. Чем мощнее тэн, тем меньше времени уйдет на нагрев воды. Показатели тэна: от 1,7 до 2,9 кВт.
3. Насос откачивает воду согласно заданной программе. Он требует от 25 до 40 Ватт в зависимости от модели.
4. Электронное управление расходует до 10 ватт, механическое берет не более 5 вт. В систему управления входят пусковые конденсаторы, электронный модуль, лампочки, программатор и другие мелкие радиоэлементы.

Читать также: Снять позолоту с часов в домашних условиях

Прибавив показатели всех составляющих, можно выяснить количество потребляемых киловатт.

Мощность двигателей различных моделей СМА

На стиральных машинах от разных изготовителей устанавливаются электрические двигатели, отличающиеся не только стоимостью, но и техническими параметрами. Вот основные устройства:

• МОТОР CESET MCA 52/64-148/AD9 – такие двигатели устанавливаются на машинах Индезит и Hotpoint-Ariston, уровень мощности их при 11 500 оборотах достигает 430 Вт;

• МОТОР CESET MCA38/64-148/CY15 – моторы для агрегатов от компаний Канди, Zerovatt и Hoover. При 360 Вт они выдают 13 000 оборотов;

• МОТОР CESET CIM2/55-132/WHE1 – электрические двигатели этой серии можно найти на стиральных агрегатах с показателем мощности 800 Вт и количеством оборотов 17 000. Примеры устройств – Whirlpool и Bauknecht;

• WELLING HXGP2I.05 WASHING – очередной вариант двигателя для Индезит, так же встречается на Вестел. При отжимании мощность составляет 300 Вт, во время стирки она снижается в десять раз;

• Elecronic Control Motor Haier HCD63/39 – такой мотор можно увидеть на Канди или Haier показатель мощности его равен 220 Вт, число оборотов – 13 000;

• HXGP2I Welling Electronic Control Motor – моторы этой марки ставят на устройства для стирки вещей от компании Самсунг и Ардо, мощность их не превышает 300 Вт.

Многие интересуются, можно ли на современных двигателях выполнять регулировку, и как увеличить мощность агрегата? Как понизить обороты, чтобы не нарушить работоспособность? В этом случае необходимо подключить тахогенератор, передающий число витков на микросхему регуляторного устройства, координирующего весь процесс посредством термистора.

Подключение двигателя стиральной машины

Для подключения двигателя к переменному току, выполняем следующие действия:
1
. Для начала нужно приготовить тестер – это специальное устройство, служащее для определения проводов обмотки.
2
. Для определения пары проводов щуп тестера подключаем на любой провод и один за другим проверяем все остальные. Если во время подключения тестером было обозначено соединение, то это и будет парой проводов. Соответственно другие два провода будут также составлять пару.
3
. Измеряем уровень сопротивления двух обмоток. Обмотка с большим показателем – пусковая.
4
. От разных обмоток провода соединяются попарно, затем подключаются к сети 220 В.
5
. Выключатель рекомендуется устанавливать на провод пусковой обмотки.

В некоторых случаях направление, в котором вращается мотор, следует изменить. Здесь мы меняем местами выводы пусковой обмотки.

Двигатель” от старой стиральной машины для токарного станка

Самостоятельно собрать токарный станок – это дело не сложное. Требуется лишь на основе вала мотора от старой стиральной машинки зафиксировать переходник. Переходник не стоит закреплять капитально. Лучше, чтобы он был съемным, поскольку так токарный станок станет многофункциональным, с возможностью вытачивать детали, точить ножи – точильным кругом, заниматься резкой металла и пластиковых труб с помощью отрезного круга, пользоваться другими насадками. На фото представлены возможные насадки.

Не стоит фиксировать данную самоделку на прочной основе. Чтобы работа была более удобной, ее рекомендуется сделать переносной. Основой послужит толстая прочная доска. Для закрепления получившегося токарного станка рекомендуется использовать скобы, которые прикручиваются на основу с помощью болтов от стиральной машины. Может использоваться обычный выключатель, или от стиральной машинки.

Зернодробилка из стиральной машины

С этой полезной самоделкой можно существенно сэкономить на заготовке кормов для домашней живности. Если подобрать двигатель достаточной мощности, вполне реально собрать корморезку, зернодробилку и траворезку, которая в работе не будет уступать заводским моделям. В этом случае рекомендуется использовать двигатель от автоматической стиральной машины – они как раз отличаются более высокой мощностью.

Чтобы превратить старую стиральную машинку в корморезку, не нужны длительные работы. Требуется взять двигатель от машины-автомат и корпус от другой старой стиральной машинки – с верхней загрузкой. Такой корпус найти достаточно просто – в пункте приема металлолома такой стоит гроши.

Пошаговое описание создания корморезки своими руками:
1
. Лопасти с ножами должны иметь такой диаметр, при котором они не будут совсем немного доходить до краев корпуса.
2
. Проделываем в нижней части отверстие, чтобы удалять готовый корм.
3
. Устанавливаем одну лопасть с ножами в нижней части корпуса, другую – на 40–50 см от верхнего края; чтобы качество помола было лучше, для ножей нужно применять 2 разных вала, они должны вращаться в разные стороны.
4
. Прикручиваем двигатель на крышку стиральной машинки и присоединяем его к валам.
5
. Вырезаем в крышке отверстие, чтобы засыпать сырье.
6
. Устанавливаем крышку на место и тестируем самоделку в деле.

Такой самодельный аппарат будет функционировать не хуже, чем заводской, и позволит получать качественно перемолотый корм.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

1. Из стальных полос изготавливаются режущие лопасти (ножи), которые немного не достают до стен стирального барабана.
2. Внизу барабана, под ножами, делается небольшое отверстие размером примерно 50х50 мм, через которое будет выходить перемолотый корм.
3. Лопасти закрепляются на вал мотора возле самого дна стирального барабана. Для более эффективной работы корморезки желательно использовать два вала, которые должны крутиться в разные стороны. При наличии второго вала дополнительные лопасти устанавливаются примерно на 100−150 мм выше нижних ножей. Естественно, придется устанавливать два электродвигателя: один снизу под барабаном корморезки, другой в середине барабана
4. Установить электродвигатели и подсоединить их к валам с режущими лопастями.
5. В крышке можно вырезать отверстие для закладки в барабан сырья для приготовления корма.

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

1. Основание для растворомешалки лучше всего сделать из 50-го стального уголка. Для этого нужно вырезать из него две заготовки по 600 мм и 4 отрезка по 800 мм, из которых следует сварить два треугольника.
2. На вершины треугольников привариваются гайки, внутренний диаметр которых должен быть больше 30 мм.
3. Треугольники выставляются вертикально на расстоянии 500 мм друг от друга, после чего сквозь гайки продевается металлическая труба, на концах которой привариваются ограничители.
4. Внизу стойки свариваются между собой двумя уголками, и в итоге получается жесткая конструкция, к которой сверху будет закреплена рама с емкостью для замешивания раствора.
5. Рама изготавливается размером 1,4х0,4 метра из того же уголка, что и основание. По центру готовой рамы дополнительно варится поперечина из уголка, после чего она жестко закрепляется при помощи электросварки к трубе, заведенной в отверстия гаек.

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

1. Тележку с платформой для косилки можно изготовить из стального уголка, профильной трубы или металлического листа. К ней привариваются небольшие колесики от детской коляски или от грузового хозяйственного возка.
2. Ручка изготавливается из металлической трубки, ее высота выбирается произвольно под рост человека. Она приваривается к платформе электросваркой или крепится с помощью болтов. На ней же закрепляется включатель для запуска электродвигателя и крючки для силового кабеля.
3. Электродвигатель закрепляется на тележке таким образом, чтобы его вал свободно проходил в отверстие платформы, специально оставленное для него.
4. С помощью сварки либо запрессовки на выступающий из тележки конец вала закрепляется диск с режущими металлическими лопастями.
5. Для защиты мотора от попадания травы он закрывается специальным кожухом. Во избежание его перегрева в кожухе насверливаются небольшие отверстия для вентиляции.
6. Чтобы случайно во время работы не произошло поражение током, перед приваркой на трубу для ручки рекомендуется надеть резиновую трубку.

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Наждак из двигателя от стиральной машины

Наждачный станок пригодится практически для любого хозяйства.

Он может быть изготовлен в простой способ – для этого достаточно приготовить двигатель от автоматической стиральной машинки в рабочем состоянии. Когда вы будете крепить точильный камень на двигатель, могут возникнуть некоторые трудности – отверстие камня может не совпадать с диаметром вала электрического мотора.

В таком случае нужно брать дополнительную деталь, которую нужно будет специально выточить. Этот переходник легко делается любым токарем, нужно только сообщить ему диаметр вала.

Помимо переходника, в наличии нужно иметь специальный болт, гайку, шайбу.

Резьба на гайке должна нарезаться зависимо от того, в какую сторону будет вращаться мотор.

Чтобы двигатель вращался по часовой стрелке, должна быть нарезана левосторонняя резьба, для вращения против часовой – резьба должна быть правосторонней.

Если делать наоборот, то в работе камень будет постоянно раскручиваться и слетать.

Может быть так, что у вас есть гайка, но направление резьбы – неподходящее. Тогда мы изменяем направление вращения. В этом случае мы меняем местами провода обмотки.

Подключаем рабочую обмотку к сети 200 В, подключаем пусковую пару к рабочей катушке.

Второй конце на короткое время прикладываем к выводу обмотки. Коллекторный электрический мотор начнет двигаться в одну из сторон.

Когда места выводов пусковой обмотки сменятся, направление движения мотора поменяется на противоположное.

Направление вращения мотора можно изменить без использования конденсатора. Здесь после подключения рабочей обмотки к 220 В камень резко прокручиваем в нужную сторону.

После этого мотор запускается и станок начинает работать.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Читать также: Датчик уровня воды в колодце своими руками

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д.

Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт. Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня. Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Газонокосилка из мотора стиральной машины

Газонокосилка является другим примером, как можно грамотно использовать мотор от стиральной машины. Этот агрегат будет очень полезным, если у вас есть дачный или приусадебный участок. Чтобы изготовить газонокосилку, не нужно много деталей, все материалы найдутся среди домашних запасов в гараже или мастерской.

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вибростол своими руками

Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.

Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.

>
