В данной статье мы рассмотрим процесс изготовления ручного и гидравлического трубогиба своими руками, что позволит вам создать эффективный инструмент для гибки труб в домашних условиях или мастерской. Мы подробно обсудим конструктивные особенности каждого типа трубогиба, а также предоставим основные рекомендации по проведению сборочных работ. Эта информация будет полезна как новичкам, так и опытным мастерам, стремящимся улучшить свои навыки и расширить возможности работы с металлом.

Основные конструктивные особенности

На рынке представлено множество станков, но их стоимость часто оказывается высокой. Поэтому многие мастера предпочитают самостоятельно создавать трубогибы ручного типа. Чертежи для трубогиба, предназначенного для профильной трубы, можно найти в интернете. Однако схемы могут значительно различаться. К основным конструктивным особенностям относятся:

1. Размеры конструкции могут варьироваться. Более крупные устройства подходят для работы с большими заготовками и обеспечивают большую прочность соединений.
2. Тип привода имеет значение. Чаще всего чертежи трубогиба для профильной трубы предполагают механический привод, хотя существуют электрические и гидравлические варианты. Механический привод проще в изготовлении и гибок, позволяя быстро адаптироваться к различным задачам благодаря длинному рычагу. Электрический привод отличается компактностью и эффективностью. Гидравлические системы обеспечивают отличные результаты, но требуют более сложного обслуживания и регулярного контроля.
3. Конструкции классифицируются по принципу работы. Например, трубогиб может быть арбалетного типа, или для равномерного распределения нагрузки могут использоваться ролики. Также возможно применение принципа проката.

Простой трубогиб можно собрать самостоятельно, используя домкрат. Это устройство предназначено для создания и передачи значительных нагрузок.

Трубогиб своими руками + чертежи! (Tube bender DIY)

Требующиеся элементы

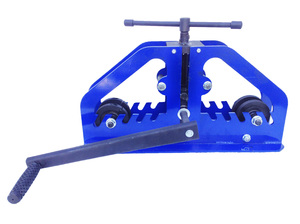

Самодельные трубогибы для профильной трубы часто создаются для домашних мастерских, и чертежи для них можно найти в интернете. Эти гибочные станки обладают высокой производительностью, но не подходят для серийного производства. Наиболее распространённый вариант — станок фронтального типа. Для его сборки потребуются следующие компоненты и навыки:

1. Три ролика из валов одинакового диаметра. Чтобы они выдерживали значительные нагрузки, ролики изготавливают из закаленного металла.
2. Изгиб профиля возможен только при наличии высокой нагрузки. Для этого используется привод на основе металлической цепи.
3. Оси вращения фиксируют ролики. Важно, чтобы они выдерживали высокие нагрузки.
4. Профильная труба из металла в холодном состоянии обладает жесткостью, и часть усилия передаётся на оси вращения. Эти оси устанавливаются для роликов, фиксирующих заготовку в нужном положении.
5. Корпус устройства из металлического профиля. Конструкция должна быть надежно зафиксирована во время гибки.
6. Механизм, создающий усилие для изменения формы заготовки. Для этой конструкции можно использовать домкрат. В этом случае усилие передаётся от длинной рукоятки, что значительно увеличивает его благодаря принципу рычага.

Ролики из металлопластика или дерева применяются только для работы с заготовками из мягкого металла. Из-за их относительно низкой прочности под высоким давлением они могут деформироваться.

Трубогиб своими руками, простой трубогиб для круглой трубы

Интересные факты

Вот несколько интересных фактов о ручных и гидравлических трубогибах, а также о процессе их изготовления своими руками:

1. Принцип работы: Ручные трубогибы обычно используют механический принцип, основанный на рычажном действии, что позволяет сгибать трубы с минимальными усилиями. Гидравлические трубогибы, в свою очередь, используют давление жидкости для создания силы, что позволяет сгибать более толстые и жесткие трубы с высокой точностью.

2. Материалы и конструкция: При изготовлении трубогиба своими руками важно правильно выбрать материалы. Например, сталь высокой прочности обеспечит долговечность конструкции, а использование подшипников в местах трения снизит износ и упростит процесс сгибания. Многие мастера используют старые автомобильные детали, такие как рычаги подвески, для создания эффективных механизмов.

3. Универсальность применения: Трубогибы, сделанные своими руками, могут быть адаптированы для различных задач, от создания каркасов для мебели до изготовления деталей для автомобилей или мотоциклов. Это делает их незаменимыми инструментами для домашних мастеров и профессионалов, позволяя реализовать множество творческих идей.

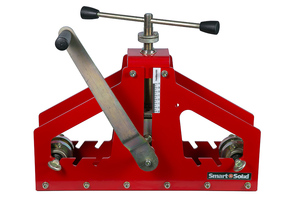

Особенности процесса

Процесс создания трубогиба достаточно прост и включает использование сварочного оборудования. Получаемый шов отличается высокой прочностью и жесткостью. Ключевыми аспектами производства являются:

1. Сначала формируется прочный каркас из металлического профиля и листов. Соединение компонентов осуществляется с помощью сварки или болтов.
2. Работа ведется по заранее подготовленным чертежам, что обеспечивает точное размещение всех элементов.
3. Устанавливаются оси вращения и валы. Обычно два вала располагаются выше третьего, а пространство между ними предназначено для заготовки. Расстояние между валами определяет радиус изгиба профиля.
4. Для передачи усилия используется цепная передача. Цепь можно взять из различных механизмов автомобилей и мотоциклов. Для установки понадобятся три шестерни нужного размера.
5. Созданный механизм можно привести в действие с помощью специальной рукоятки, соединенной с одним из валов.

Это свидетельствует о том, что конструкция обладает относительной простотой и компактными размерами.

самодельный гидравлический Трубогиб для круглой трубы.

Пошаговая инструкция по изготовлению

Создание станка своими руками не так сложно, если следовать технологической последовательности. Вот основные рекомендации для выполнения работы:

1. Прижимной вал можно изготовить самостоятельно или взять из другой конструкции. Важно, чтобы на его поверхности были отверстия для установки фиксирующей шпонки. На валу разместятся шестерни, кольца и подшипники. Один из подшипников будет подвешен на пружинах, а два других должны быть зафиксированы в стационарном положении.
2. В кольцах необходимо сделать отверстия для создания пазов и нарезания резьбы.
3. Прижимной вал устанавливается на специальной полке, которую можно изготовить из швеллера.
4. Каркас конструкции должен быть жестким. Для этого его укрепляют поперечинами. Рекомендуется соединять элементы с помощью сварки, так как этот метод обеспечивает необходимую жесткость каркаса.
5. Следующий этап — создание подвижной полки для фиксации прижимного валика. В качестве фиксирующего элемента используется пружина с большим сечением.

После сборки основной конструкции необходимо установить домкрат, который будет передавать усилие. Он должен быть надежно зафиксирован, так как создаваемое усилие будет значительным.

Некоторые нюансы сборки конструкции:

1. Прижимной вал фиксируется шпонкой, чтобы исключить его проворачивание вокруг оси. Дополнительно он прикручивается для более надежного крепления.
2. Конструкция прижимной полки сложна. Перед установкой вала к ней привариваются гайки для крепления пружин.
3. Для повышения коэффициента полезного действия цепь должна быть натянута. Натяжение осуществляется с помощью магнитного уголка, который также служит держателем.
4. Фиксация звездочек производится с помощью шпонок из гровера.
5. Приводная ручка гибочного станка должна иметь проворачивающуюся трубку.
6. Установка домкрата, который будет оказывать воздействие, осуществляется на специальной подвесной платформе. Для ее создания используются болтовые соединения и сварочный аппарат.

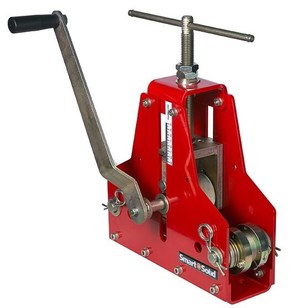

Механический привод значительно упрощает выполнение задачи.

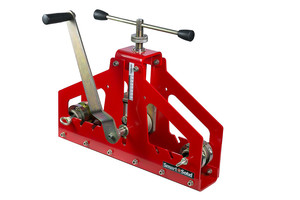

трубогиб ручной

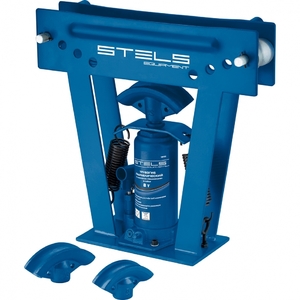

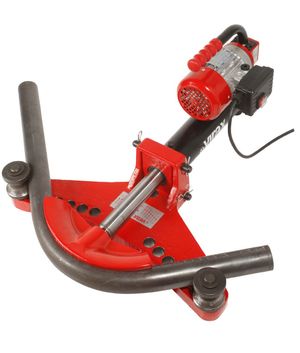

Создание гидравлическая гибочного станка

Использование гидравлического привода позволяет автоматизировать производственные процессы. Для упрощения конструкции применяется гидравлический домкрат, который отличается компактными размерами.

Для сборки трубогиба с гидравлическим приводом вам понадобятся:

1. Гидравлический домкрат, способный выдерживать нагрузку не менее 5 тонн.
2. Ролики.
3. Металлический швеллер с большим сечением.
4. Толстые металлические пластины.
5. Башмак.

Принцип работы устройства прост и доступен для опытного мастера. Для его создания выполните следующие шаги:

1. Разработайте конструкцию по чертежам, которая будет служить каркасом. На первом этапе также изготовьте конструкцию для крепления роликов и башмака.
2. Создайте нижнюю платформу для установки домкрата. Чтобы домкрат оставался на месте при создании давления, используйте толстую стальную плиту в качестве основания. Обычно домкрат крепится болтами, а для управления устанавливается ручка привода.
3. Выберите подходящие вальцы. При необходимости их можно изготовить самостоятельно.
4. Положение башмака зависит от радиуса загиба, необходимого для изделия.
5. Закрепите ролики и башмак с помощью болтов, для чего в раме необходимо сделать отверстия.

Такая конструкция будет эффективной и прослужит долго. Не забывайте, что гидравлический домкрат нуждается в регулярном обслуживании.

Другие рекомендации

При выполнении гибочных работ важно точно соблюдать параметры радиуса загиба и угла. Для достижения высокой точности часто используются промышленные станки. Вот несколько советов по созданию самодельной конструкции:

1. Для увеличения функциональности станка разработайте конструкцию с возможностью быстрой замены валиков.
2. Чтобы предотвратить соскальзывание заготовки при использовании шаблона, применяйте металлические крючки.
3. Если гибка предполагает создание изделия с большим радиусом, рекомендуется использовать станки с тремя роликами. Это обеспечит равномерное распределение нагрузки и упростит процесс гибки.
4. Для повышения универсальности оборудования сделайте опорные ролики подвижными. Изменяя их положение, можно регулировать радиус загиба.

Самодельные конструкции могут почти не уступать многим промышленным моделям для домашнего использования. Их можно изготовить из доступных материалов, что значительно снижает стоимость. Однако для настройки производственной линии с высокой производительностью лучше инвестировать в промышленный станок.

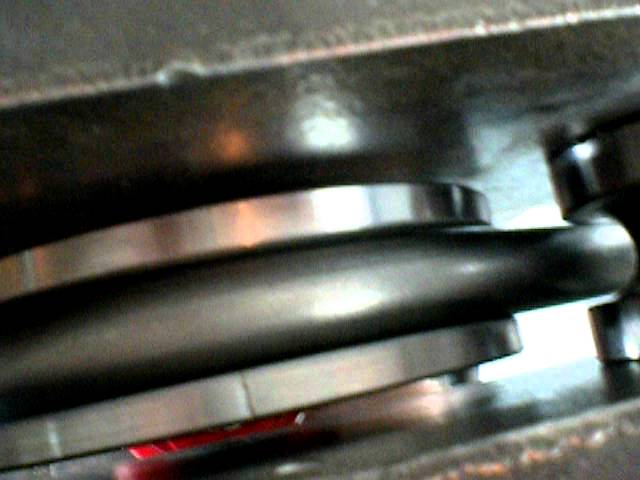

Трубогиб гидравлический

Выбор материалов для изготовления

При изготовлении трубогиба, будь то ручной или гидравлический, выбор материалов играет ключевую роль в обеспечении долговечности и функциональности устройства. Важно учитывать как механические свойства материалов, так и их доступность и стоимость.

Первым шагом в выборе материалов является определение типа труб, которые будут обрабатываться. Для работы с металлическими трубами, такими как сталь или алюминий, необходимо использовать прочные и устойчивые к деформации материалы. Наиболее распространённые варианты для изготовления трубогиба включают:

• Сталь – это один из самых популярных материалов благодаря своей высокой прочности и долговечности. Для создания каркаса трубогиба можно использовать стальные профили, такие как уголки или швеллеры. Сталь также хорошо поддаётся сварке, что позволяет создать прочные соединения.
• Алюминий – лёгкий и коррозионно-устойчивый материал, который также может быть использован для создания трубогиба. Алюминиевые конструкции легче в работе, но менее прочные, чем стальные, поэтому они подходят для менее интенсивного использования.
• Чугун – хотя и реже используется, чугун может быть хорошим выбором для некоторых компонентов трубогиба, особенно для частей, которые должны выдерживать большие нагрузки. Однако его хрупкость может стать проблемой при неправильной эксплуатации.

Кроме основного материала, необходимо также обратить внимание на дополнительные компоненты, такие как:

• Подшипники – для обеспечения плавного хода и уменьшения трения. Лучше всего использовать подшипники из стали или бронзы, которые обеспечат долговечность и надежность.
• Гидравлические элементы – если вы планируете создавать гидравлический трубогиб, вам понадобятся качественные гидравлические цилиндры и насосы. Они должны быть изготовлены из прочных материалов, способных выдерживать высокое давление.
• Ручки и рычаги – для ручного трубогиба важно выбрать материалы, которые обеспечат удобство и безопасность при работе. Дерево или резина могут быть использованы для создания удобных ручек, которые не будут скользить в руках.

Также стоит учитывать, что для некоторых деталей может потребоваться использование специальных сплавов или композитных материалов, которые обеспечат дополнительные преимущества, такие как легкость или устойчивость к коррозии.

В заключение, выбор материалов для изготовления трубогиба зависит от предполагаемых условий эксплуатации, типа обрабатываемых труб и бюджета. Правильный выбор обеспечит не только эффективность работы, но и долговечность вашего устройства.

Тестирование и настройка трубогиба

После завершения сборки трубогиба, следующим важным этапом является его тестирование и настройка. Этот процесс позволяет убедиться в том, что устройство функционирует корректно и способно выполнять поставленные задачи. Важно помнить, что правильная настройка трубогиба обеспечивает не только качество изгиба, но и безопасность работы.

Первым шагом в тестировании является проверка всех соединений и креплений. Убедитесь, что все болты и гайки затянуты, а детали надежно зафиксированы. Это поможет избежать нежелательных поломок во время работы. Также стоит проверить наличие смазки в подвижных частях механизма, чтобы обеспечить плавность работы.

Далее, необходимо провести тестовый изгиб. Для этого возьмите кусок трубы, который соответствует максимальному диаметру, который вы планируете обрабатывать. Убедитесь, что труба чистая и не имеет повреждений. Установите трубу в трубогиб и выполните первый изгиб. Обратите внимание на то, как труба реагирует на изгиб: не должно быть трещин, деформаций или других повреждений.

Если во время тестирования вы заметили, что труба изгибается неравномерно или с трудом, это может указывать на необходимость настройки механизма. В случае ручного трубогиба проверьте, правильно ли установлены рычаги и нет ли заеданий. Для гидравлического трубогиба проверьте уровень масла в системе и убедитесь, что насос работает корректно.

После первого теста, если все прошло успешно, можно переходить к более сложным изгибам. Попробуйте выполнить изгиб под разными углами и с различными радиусами. Это поможет вам понять, как трубогиб справляется с различными задачами и выявить возможные ограничения устройства.

Не забывайте о безопасности во время тестирования. Используйте защитные очки и перчатки, чтобы избежать травм. Также рекомендуется работать в хорошо проветриваемом помещении, особенно если вы используете смазочные жидкости или другие химические вещества.

После завершения всех тестов и настройки трубогиба, сделайте записи о его характеристиках и возможностях. Это поможет вам в дальнейшем более эффективно использовать устройство и избежать ошибок в работе.

Обслуживание и уход за трубогибом

это важные аспекты, которые обеспечивают долговечность и эффективность работы инструмента. Правильный уход позволяет избежать поломок и продлить срок службы устройства, что особенно актуально для самодельных моделей, которые могут быть более уязвимыми к износу.

Первым шагом в обслуживании трубогиба является регулярная проверка всех его компонентов. Необходимо осмотреть раму, валики и другие элементы на наличие трещин, деформаций или коррозии. Если вы заметили какие-либо повреждения, их следует устранить до начала работы, чтобы избежать дальнейших проблем.

Следующий важный аспект — смазка подвижных частей. Для этого рекомендуется использовать специальные смазочные материалы, которые обеспечивают легкость хода и предотвращают износ. Важно смазывать не только валики, но и все соединения, которые могут подвергаться трению. Регулярная смазка поможет избежать заедания и повысит эффективность работы трубогиба.

Также стоит обратить внимание на чистоту устройства. После каждого использования рекомендуется очищать трубогиб от остатков металла, пыли и грязи. Это можно сделать с помощью щетки или сжатого воздуха. Чистота не только улучшает внешний вид инструмента, но и предотвращает коррозию и другие повреждения.

Не забывайте о правильном хранении трубогиба. Если вы используете его в условиях повышенной влажности или на улице, стоит позаботиться о защите от влаги. Храните инструмент в сухом месте, желательно в чехле или на специальной подставке, чтобы избежать механических повреждений.

Кроме того, стоит периодически проверять натяжение и состояние ремней и цепей, если они используются в конструкции трубогиба. Изношенные или поврежденные элементы следует заменять, чтобы избежать аварийных ситуаций во время работы.

Наконец, важно помнить о безопасности. Перед началом работы убедитесь, что все защитные элементы на месте, а сам трубогиб исправен. Соблюдение правил безопасности поможет избежать травм и повреждений как самого инструмента, так и окружающих.

Следуя этим рекомендациям, вы сможете обеспечить надежную и долгую службу вашего трубогиба, будь то ручной или гидравлический вариант, изготовленный своими руками.
