U-образная скоба – это универсальный и надежный элемент крепежной оснастки, который находит широкое применение в различных монтажных работах. Она идеально подходит для подъема грузов с помощью кранов, монтажа отопительных батарей, а также для надежного закрепления труб и кабелей. В данной статье мы подробно рассмотрим особенности использования U-образной скобы, ее преимущества и области применения, а также представим видео, иллюстрирующее процесс монтажа и эксплуатации этого важного инструмента.

Из какого материала делается U-образная скоба

Изделия можно классифицировать на три категории в зависимости от материала:

• металлические;
• полипропиленовые;
• проволочные.

Полипропиленовые крепежные элементы предназначены для фиксации кабелей и проводов. Их отличает крупный болт, встроенный с одной стороны крепежа, который служит для выполнения крепления. Полипропиленовые конструкции устойчивы к негативным воздействиям, надежны и долговечны, но не подходят для крепления тяжелых объектов. Для этой цели лучше использовать U-образные болт-скобы.

В машиностроении и при прокладке трубопроводов и кабелей применяются двухлапковые крепежные изделия. Они фиксируются к основанию с помощью болтов или саморезов, что обеспечивает надежность даже при внешних воздействиях, таких как вибрация или ветер. Однолапковые крепления используются, когда необходимо провести трассу с множеством изгибов. Их применяют для крепления металлорукавов и кабелей к строительным конструкциям. Однолапковый хомут U-образной формы или болт-скоба должен иметь дополнительные ребра жесткости в местах изгиба, так как крепление к несущей поверхности осуществляется только с одной стороны.

U-образные хомуты широко используются в быту. Основная сфера их применения — сантехнические работы, подвешивание труб и балок круглого сечения. U-образные крепежи могут использоваться как на горизонтальных, так и на вертикальных поверхностях. Крепление осуществляется как непосредственно к несущей поверхности, так и с помощью специальных скользящих опор.

Металлические U-образные изделия изготавливаются из нержавеющей стали марки А3, кислотостойкой стали марки А4 и углеродистых сплавов с последующей гальванической оцинковкой. Оцинковка защищает крепежные элементы от коррозии и негативного воздействия окружающей среды.

Проволочные изделия представляют собой строительные скобы, используемые в качестве крепежных элементов при создании арматурных каркасов, в деревянном строительстве и мебельном производстве.

Изготовление скобы.

Какие U-образные скобы используются в такелажных работах

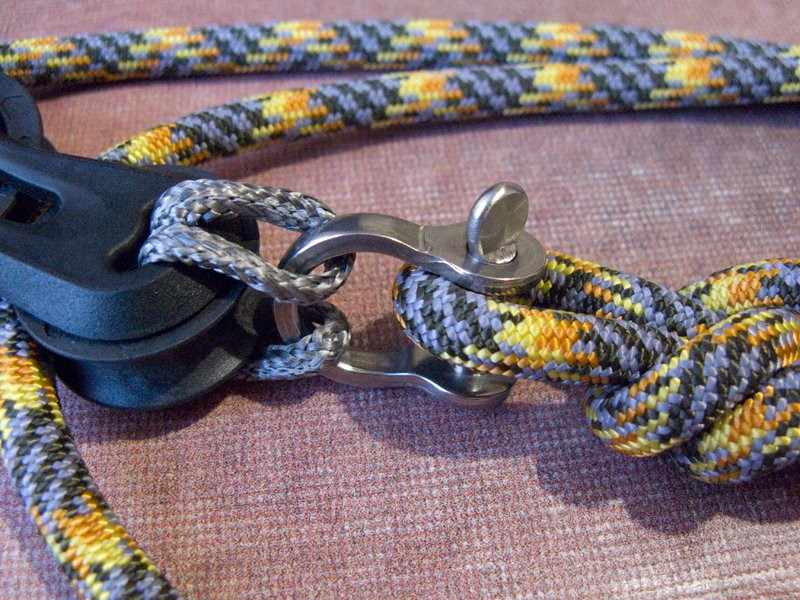

Такелажные U-образные скобы — это особая категория крепежных элементов, используемых в подъемных системах в качестве съемных соединений. Они соединяют тросы, проволочные цепи и другие элементы. Крепежи с винтовыми штифтами предназначены для нерегулярного применения, тогда как для долговременного крепления лучше использовать изделия с предохранительными болтами. В отличие от штифтового соединения, такие крепежи надежно защищают груз от случайного смещения. На поверхность такелажных деталей наносят защитное покрытие с использованием горячего или электролитического цинкования.

Такелажные скобы классифицируются по области применения и конструктивным особенностям на несколько типов:

• Тип СА — для крепления цепей, тросов и канатов в статичных и подъемных системах.
• Тип СБ — для крепления и натяжения такелажной оснастки, а также для соединения тросов, канатов и цепей; отверстия на концах изделий соединяются с помощью дополнительного поперечного элемента.
• Тип Р — петлеобразная скоба с отверстиями для штифта или пальца, изготовленная из высокопрочных стальных сплавов, в основном применяется на судах и транспортных средствах.

U-образные такелажные скобы различаются не только размерами, но и грузоподъемностью. Они должны соответствовать требованиям ОСТ 5.2312-79, а также международным стандартам DIN 82016 и DIN 82101. Для эксплуатации в экстремальных климатических условиях разработаны полярные скобы, которые сохраняют свои характеристики при температурах до -40°. Скобы общего назначения не предназначены для использования в подъемных системах и служат исключительно для закрепления груза во время транспортировки.

U-образная такелажная скоба должна соответствовать ряду требований:

• Штифт и корпус должны быть выполнены в одном исполнении и иметь одинаковый типоразмер.
• На поверхности крепежного элемента не должно быть повреждений.
• Резьба на штифте должна быть целой, без дефектов.
• Предохранительный болт должен комплектоваться разводным шплинтом.

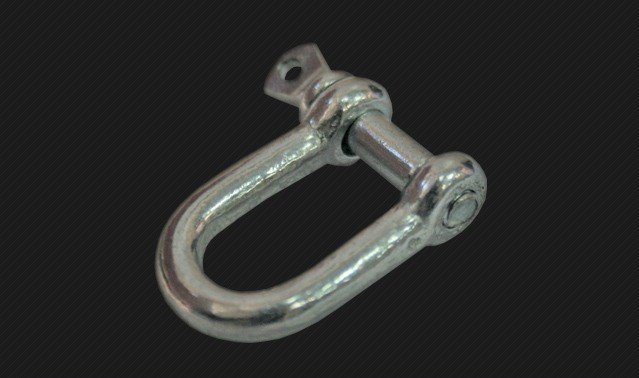

Скоба такелажная D-образная для крепления троса, каната

Интересные факты

Вот несколько интересных фактов о U-образной скобе:

1. Универсальность применения: U-образные скобы используются в самых различных отраслях, включая строительство, сельское хозяйство, мебельное производство и даже в электротехнике. Их можно встретить в качестве крепежа для труб, проводов, а также в качестве элементов для соединения деревянных конструкций.

2. Разнообразие материалов: U-образные скобы изготавливаются из различных материалов, включая сталь, нержавеющую сталь, алюминий и даже пластик. Это позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации, таких как коррозионная стойкость или прочность.

3. Историческое значение: U-образные скобы имеют долгую историю использования, начиная с древних времен, когда их применяли для крепления различных конструкций. С течением времени их дизайн и материалы эволюционировали, но основная функция осталась неизменной – надежное соединение и крепление.

Как правильно пользоваться такелажными скобами

В процессе эксплуатации изделия не проводите термообработку, сварку или дополнительное изгибание скобы. Эти действия могут негативно повлиять на её грузоподъемные характеристики.

При фиксации груза с помощью такелажной скобы штифт необходимо ввинтить в проушину и закрутить до упора. Заплечик штифта должен плотно прилегать к проушине, для чего крепеж затягивается с использованием инструментов. Штифт должен полностью входить в проушину, охватывая всю глубину резьбы. Неправильный выбор типоразмера скобы и штифта может привести к неправильной посадке заплечика.

Неправильная посадка заплечика может быть вызвана искривлением изделия, слишком тугой резьбой или несоответствием осей отверстий. Любой из этих факторов делает скобу непригодной для использования. При выборе скобы для конкретных задач важно учитывать возможность возникновения ударных нагрузок во время транспортировки.

Специалисты рекомендуют выбирать скобы с максимальной грузоподъемностью, соответствующей условиям эксплуатации.

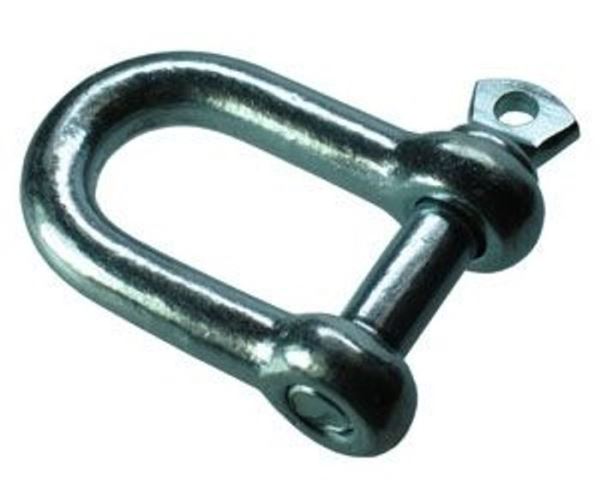

Скоба такелажная, скоба омегообразная

Чего нельзя допускать при работе с такелажными скобами

Не допускается перегрузка крепежных элементов. Нагрузки должны равномерно распределяться вдоль оси крепежа. Нагрузка, действующая перпендикулярно оси штифта, считается линейной. Отклонения от этого направления могут привести к угловым нагрузкам. Такелажные крепления могут использоваться с угловыми нагрузками, но должны соответствовать установленным нормативам. В месте соединения скобы с многоплечими стропами нагрузка на плечо увеличивается в зависимости от угла присоединения: чем он больше, тем выше нагрузка.

Запрещается нагружать крепежное изделие не по его оси. Для этого на концах штифта устанавливаются свободные шайбы-прокладки. Шайбы не следует приваривать к проушинам или уменьшать расстояние между щеками скобы.

При использовании такелажных скоб груз должен оставаться неподвижным, так как под его воздействием штифт может начать вращаться. Вращение штифта почти всегда приводит к его отвинчиванию. Для повышения надежности соединения рекомендуется использовать скобы с предохранительным болтом.

При использовании скоб на производственных объектах необходимо избегать воздействия кислот и химически агрессивных сред. Эти вещества негативно влияют на стальные сплавы, из которых изготовлены крепления. Температурный режим также влияет на грузоподъемность: при повышении температуры выше 200° показатели грузоподъемности начинают снижаться. Эксплуатация U-образных такелажных крепежей при температуре свыше 400° строго запрещена.

При использовании скоб в условиях повышенной опасности (например, с расплавленными металлами или химически агрессивными веществами) или при подъеме людей изделия должны проверяться на соответствие требованиям EN 13889.

В процессе эксплуатации скобы подвержены износу. Их поверхность может деформироваться, а структура сплава изменяться. Проверки должны проводиться не реже одного раза в полгода. При использовании скоб в условиях повышенной нагрузки проверки следует проводить чаще.

Скоба прямая

Преимущества U-образных скоб по сравнению с другими крепежами

U-образные скобы представляют собой один из наиболее универсальных и востребованных видов крепежной оснастки, используемой в различных отраслях, включая строительство, мебельное производство и электротехнику. Их популярность обусловлена множеством факторов, которые делают их предпочтительным выбором по сравнению с другими типами крепежа.

Во-первых, U-образные скобы обеспечивают высокую прочность соединений. Благодаря своей форме, они равномерно распределяют нагрузку по поверхности, что минимизирует риск повреждения материала. Это особенно важно в случаях, когда требуется надежное крепление тяжелых конструкций или элементов.

Во-вторых, простота установки является еще одним значительным преимуществом U-образных скоб. Их можно быстро и легко закрепить с помощью обычного инструмента, такого как молоток или шуруповерт. Это позволяет существенно сократить время на монтаж, что особенно актуально в условиях массового производства или при выполнении больших объемов работ.

Кроме того, U-образные скобы обладают высокой устойчивостью к коррозии, особенно если они изготовлены из оцинкованной стали или других антикоррозийных материалов. Это делает их идеальными для использования в условиях повышенной влажности или на открытом воздухе, где другие виды крепежа могут быстро выйти из строя.

Еще одним важным аспектом является универсальность применения U-образных скоб. Они могут использоваться для крепления различных материалов, таких как дерево, металл, пластик и даже бетон. Это делает их незаменимыми в самых разных сферах, от строительства до ремонта и отделки.

Не стоит забывать и о стоимости. U-образные скобы, как правило, имеют более низкую цену по сравнению с другими видами крепежа, что делает их доступными для широкого круга потребителей. Это особенно важно для малых и средних предприятий, которые стремятся оптимизировать свои затраты на материалы.

Наконец, U-образные скобы легко доступны на рынке. Их можно найти в большинстве строительных магазинов и специализированных торговых точек, что упрощает процесс закупки и позволяет быстро пополнять запасы при необходимости.

Таким образом, U-образные скобы представляют собой надежное, универсальное и экономически выгодное решение для крепежных задач, что и объясняет их широкую популярность среди профессионалов и любителей.

Области применения U-образных скоб

U-образные скобы находят широкое применение в различных отраслях благодаря своей универсальности и простоте использования. Они используются для крепления и соединения различных конструкций, обеспечивая надежность и долговечность соединений.

Одной из основных областей применения U-образных скоб является строительство. Здесь они используются для крепления деревянных и металлических элементов, таких как балки, стропила и каркасные конструкции. Скобы позволяют быстро и эффективно соединять элементы, что особенно важно при выполнении строительных работ в сжатые сроки.

В сельском хозяйстве U-образные скобы применяются для крепления различных конструкций, таких как теплицы, заборы и навесы. Они обеспечивают надежное соединение, способное выдерживать нагрузки, возникающие в результате воздействия внешних факторов, таких как ветер или снег.

Также U-образные скобы активно используются в производстве мебели. Они позволяют соединять детали каркасов, обеспечивая прочность и устойчивость готовых изделий. Благодаря разнообразию размеров и форм, скобы могут быть использованы для создания как легкой, так и тяжелой мебели.

В электротехнике U-образные скобы применяются для крепления проводов и кабелей. Они помогают организовать проводку, предотвращая ее повреждение и обеспечивая безопасность эксплуатации электрических систем.

Кроме того, U-образные скобы находят применение в автомобильной промышленности, где они используются для крепления различных компонентов, таких как радиаторы, бамперы и другие элементы кузова. Их прочность и надежность делают их идеальным выбором для автомобильных конструкций, где важна долговечность соединений.

В заключение, U-образные скобы являются незаменимым элементом в различных отраслях, обеспечивая надежные и долговечные соединения. Их универсальность и простота в использовании делают их популярным выбором как для профессионалов, так и для любителей, занимающихся ремонтом и строительством.

Как выбрать подходящую U-образную скобу для конкретной задачи

Выбор подходящей U-образной скобы для конкретной задачи требует учета нескольких ключевых факторов, которые могут существенно повлиять на эффективность и надежность крепежа. Прежде всего, необходимо определить материал, из которого будет изготовлена скоба. Наиболее распространенные материалы включают сталь, нержавеющую сталь и алюминий. Стальные скобы обладают высокой прочностью и долговечностью, однако могут подвержены коррозии, если не обработаны специальными антикоррозийными покрытиями. Нержавеющие скобы идеально подходят для использования в условиях повышенной влажности или в агрессивных средах, тогда как алюминиевые скобы легкие и устойчивы к коррозии, но могут иметь меньшую прочность по сравнению со стальными аналогами.

Следующим важным аспектом является размер и форма U-образной скобы. Размер скобы должен соответствовать диаметру и типу крепежного элемента, который будет использоваться. Например, для крепления труб или проводов необходимо выбирать скобы с достаточным внутренним диаметром, чтобы обеспечить надежное удержание, но не слишком большим, чтобы избежать люфта. Также стоит обратить внимание на толщину материала скобы, так как она влияет на ее прочность и устойчивость к механическим нагрузкам.

Кроме того, необходимо учитывать условия эксплуатации. Если скоба будет использоваться в условиях высокой нагрузки, то стоит выбирать более массивные и прочные варианты. Для легких конструкций можно использовать более тонкие и легкие скобы. Также важно учитывать температурные условия, в которых будет использоваться крепеж. Некоторые материалы могут терять свои свойства при высоких температурах, что также следует учитывать при выборе.

Не менее важным является и способ монтажа U-образной скобы. Некоторые модели требуют использования специальных инструментов для установки, в то время как другие могут быть установлены вручную. Удобство монтажа также может повлиять на выбор, особенно если работа будет проводиться в ограниченных условиях или в условиях нехватки времени.

Наконец, стоит обратить внимание на производителя и качество продукции. Известные бренды часто предлагают более надежные и качественные изделия, что может снизить риск поломки или выхода из строя крепежа в процессе эксплуатации. Рекомендуется также ознакомиться с отзывами и рекомендациями пользователей, чтобы сделать обоснованный выбор.
