При пайке металлов флюс играет ключевую роль, обеспечивая качественное соединение и предотвращая окисление поверхностей. Эта статья подробно рассмотрит назначение флюса, его виды и состав, а также особенности применения в различных процессах пайки. Знание о флюсах и их правильном использовании поможет мастерам и специалистам в области сварки и пайки добиться надежных и долговечных соединений, что особенно важно в производстве и ремонте электроники, ювелирных изделий и других металлических конструкций.

Назначение материала

Флюсы играют ключевую роль в подготовке деталей к пайке. Они очищают поверхности от жиров и солей, защищают припой от окислительных процессов и способствуют его равномерному распределению. Использование флюсов увеличивает срок службы соединений, предотвращая окисление и разрушение мест пайки.

Качественный флюс должен иметь низкую температуру плавления и небольшой удельный вес, что позволяет ему эффективно растворять окислы, не проникая слишком глубоко в соединение. Хорошие флюсы не должны испаряться при нагревании и вызывать коррозию. Кроме того, их легко удалить с обработанных деталей.

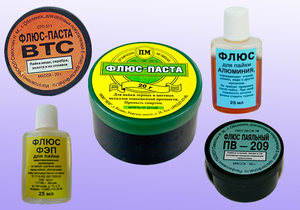

Классификация флюсов

Флюсы различаются по степени воздействия на обрабатываемые детали. В процессе пайки используются разные виды вспомогательных материалов:

Активные флюсы. Эти вещества активно взаимодействуют с металлами, которые соединяются. В зависимости от свойств соединяемых материалов применяются следующие типы:

• Флюсы на основе разбавленной соляной кислоты. Они подходят для пайки цинка и оцинкованных металлов. После пайки детали необходимо очистить, чтобы предотвратить коррозию, для чего можно использовать тёплую воду.
• Раствор хлористого цинка (травленая соляная кислота). Этот флюс применяется для спаивания меди, медных сплавов и стали.
• Хлористый цинк-аммоний. Он получается при добавлении аммония в раствор хлористого цинка, что увеличивает активность флюса и снижает его температуру плавления.

Кислотные составы обладают высокой химической активностью. После их использования требуется нейтрализация. Эти составы также имеют высокую электропроводность, что делает их непригодными для электротехники.

Бескислотные флюсы, или неактивные, взаимодействуют только с припоем, а не с соединяемыми деталями. К ним относится канифоль — смола хвойных деревьев, прошедшая специальную обработку. Она имеет вид стекловидных желтых кусочков, напоминающих янтарь, и содержит небольшое количество жирных кислот. Если канифоль не будет полностью удалена после пайки, она не повредит контакты. Этот флюс используется для спаивания меди, серебра, латуни и золота. К неактивным флюсам также относятся составы на основе канифоли с добавлением спирта, глицерина или скипидара.

Антикоррозионные флюсы предназначены для очистки соединяемых деталей от коррозии. После их применения на деталях образуется защитный слой, предотвращающий окисление. В состав этих соединений обязательно входит ортофосфорная кислота.

Защитные флюсы предназначены исключительно для защиты соединения. К ним относятся вазелин, воск и минеральные масла. Жидкий флюс можно наносить с помощью ватной палочки или кисточки. Для удобства можно использовать «флюс-аппликатор».

Вспомогательные вещества различаются по консистенции. Они бывают:

• жидкими;
• твёрдыми;
• пастообразными.

Жидкие флюсы удобны для использования в труднодоступных местах, тогда как пастообразные наиболее удобны в применении и легко наносятся.

Ещё одним важным отличием различных типов флюсов является температура плавления. Низкотемпературные флюсы плавятся при температуре ниже 450 °C, в то время как высокотемпературные имеют температуру плавления выше 450 °C.

Методика пайки паяльным флюсом

Чем лучше паять канифолью или флюсом: полезное видео от Интернет-магазина Electronoff

Интересные факты

Вот несколько интересных фактов о флюсе и его применении при пайке:

1. Улучшение смачиваемости: Флюс играет ключевую роль в процессе пайки, так как он удаляет оксиды и загрязнения с поверхности металлов, что значительно улучшает смачиваемость припоя. Это позволяет создать более прочное и надежное соединение, предотвращая образование пустот и слабых мест.

2. Разнообразие типов флюсов: Существует множество типов флюсов, каждый из которых предназначен для определенных условий пайки. Например, кислотные флюсы используются для пайки с использованием олова, а безкислотные флюсы (например, на основе смол) подходят для более чувствительных компонентов, таких как электроника, так как они менее агрессивны и легче удаляются после пайки.

3. Воздействие на здоровье: Некоторые флюсы, особенно содержащие кислоты, могут выделять вредные пары и вызывать раздражение кожи или дыхательных путей. Поэтому при работе с флюсами важно использовать средства индивидуальной защиты, такие как перчатки и маски, а также обеспечивать хорошую вентиляцию рабочего места.

Требования к вспомогательным материалам

Существуют универсальные требования к вспомогательным веществам. Ключевые характеристики:

• Текучесть и вязкость должны быть сбалансированы для равномерного смачивания всей обрабатываемой поверхности без выхода за пределы зоны обработки.
• Флюсы должны взаимодействовать только с окисленными пленками, а не с соединяемыми элементами и припоем.
• Флюс должен иметь меньшую адгезию по сравнению с припоем.
• Вещество не должно испаряться или сгорать.
• Флюс должен легко удаляться после завершения работы.

Как правильно паять с использованием флюса: в первую очередь необходимо подготовить детали, затем обработать их соответствующим материалом, разогреть до нужной температуры и внести припой в обрабатываемую область.

Пайка для начинающих — Выпуск 2 (Флюсы и припои)

Применение для различных металлов

Ортофосфорная и паяльная кислоты широко применяются для соединения деталей из нержавеющей и легированной стали. Бура используется при пайке чугуна, драгоценных металлов и никель-кобальтовых сплавов, а также в ремонте водопроводных систем. Паяльный жир, состоящий из канифоли, животного жира и стеарина, служит для соединения свинцовых муфт с свинцовой оболочкой кабелей.

Флюс марки ФППУ25 предназначен для лужения и пайки токоведущих элементов из меди и её сплавов. Для работы с черными металлами рекомендуется использовать активный вспомогательный материал — хлорид цинка.

Если у вас нет готового флюса, можно воспользоваться альтернативными средствами, такими как раствор таблетки аспирина в одеколоне, фруктовый сок или оливковое масло.

Для надежного паяльного соединения необходимо использовать качественный паяльник с правильно подобранным жалом, а также подходящий припой и флюс для конкретного типа работ. Соблюдение этих условий обеспечит высокое качество соединения.

Как работает флюс — применение флюса для пайки SMD под микроскопом.

Учимся паять! Для чего нужен паяльник, флюс и припой | iarduino.ru

Влияние флюса на качество соединения

Флюс играет ключевую роль в процессе пайки, так как он существенно влияет на качество соединения. Основная функция флюса заключается в удалении оксидов и других загрязнений с поверхности металлов, что позволяет обеспечить надежный контакт между соединяемыми элементами. При нагревании флюс активируется, образуя защитный слой, который предотвращает повторное окисление металлов во время пайки.

Качество соединения напрямую зависит от типа и свойств используемого флюса. Существует несколько видов флюсов, каждый из которых имеет свои особенности и предназначен для определенных условий пайки. Например, активные флюсы, содержащие кислоты, обеспечивают высокую степень очистки, но могут оставлять коррозионные остатки, которые требуют последующей обработки. В то время как нейтральные флюсы, такие как растительные или синтетические, менее агрессивны и не требуют удаления остатков после пайки, но могут быть менее эффективными в удалении оксидов.

Кроме того, важным аспектом является температура плавления флюса. Флюсы с низкой температурой плавления могут быть использованы для пайки чувствительных компонентов, так как они уменьшают риск термического повреждения. В то же время, флюсы с высокой температурой плавления могут быть необходимы для обеспечения прочных соединений в условиях высоких нагрузок.

Также стоит отметить, что правильное применение флюса может значительно улучшить механические свойства соединения. Например, использование флюса, который способствует образованию капиллярного эффекта, позволяет достичь более глубокого проникновения припоя в зазор между соединяемыми деталями, что увеличивает площадь контакта и, следовательно, прочность соединения.

Наконец, важно учитывать, что неправильный выбор или применение флюса может привести к ухудшению качества соединения. Например, недостаточное количество флюса может не обеспечить должной очистки, в то время как избыток флюса может привести к образованию шлака, который также негативно сказывается на прочности соединения. Поэтому при пайке необходимо тщательно подбирать флюс в зависимости от материалов, условий работы и требований к конечному продукту.

Методы нанесения флюса

Флюс является важным компонентом процесса пайки, так как он способствует улучшению качества соединений и предотвращает окисление металлов. Существует несколько методов нанесения флюса, каждый из которых имеет свои особенности и применяется в зависимости от типа пайки, используемых материалов и условий работы.

1. Ручное нанесение

Этот метод включает в себя использование кисточек, шприцов или других инструментов для нанесения флюса на поверхность соединяемых деталей. Ручное нанесение позволяет точно контролировать количество флюса, что особенно важно при работе с мелкими компонентами. Однако этот метод требует высокой квалификации оператора и может быть менее эффективным при больших объемах производства.

2. Погружение

При этом методе детали полностью погружаются в ванну с флюсом. Погружение обеспечивает равномерное покрытие и хорошую адгезию флюса к поверхности. Этот способ часто используется в массовом производстве, так как он позволяет значительно сократить время на подготовку деталей к пайке. Однако необходимо учитывать, что не все флюсы подходят для данного метода, и важно следить за температурой и временем погружения, чтобы избежать негативного влияния на качество соединения.

3. Распыление

Метод распыления флюса применяется для создания тонкого и равномерного слоя на поверхности деталей. Для этого используются специальные распылительные устройства, которые обеспечивают высокую точность и скорость нанесения. Этот метод особенно эффективен для сложных форм и больших площадей, где ручное нанесение может быть затруднительным. Однако необходимо учитывать, что распыление может привести к потере части флюса, что требует дополнительных затрат.

4. Нанесение с помощью трафарета

Этот метод включает в себя использование трафаретов, которые позволяют наносить флюс только на определенные участки поверхности. Трафаретное нанесение обеспечивает высокую точность и минимизирует расход флюса, что делает его идеальным для автоматизированных процессов. Однако данный метод требует предварительной подготовки трафаретов и может быть менее гибким при изменении конструкции деталей.

5. Использование флюсов в виде пасты или геля

Флюсы в виде пасты или геля могут быть нанесены с помощью шприцов или специальных аппликаторов. Эти формы флюса обеспечивают хорошую адгезию и позволяют контролировать количество наносимого материала. Пасты и гели часто используются в случаях, когда требуется высокая точность и аккуратность, например, при пайке мелких компонентов или в электронике.

Каждый из методов нанесения флюса имеет свои преимущества и недостатки, и выбор конкретного способа зависит от множества факторов, включая тип соединяемых материалов, условия работы и объем производства. Правильное применение флюса и выбор метода его нанесения играют ключевую роль в достижении качественных результатов при пайке.

Экологические аспекты использования флюсов

Использование флюсов в процессе пайки имеет не только технические, но и экологические последствия, которые необходимо учитывать при выборе и применении этих материалов. Флюсы могут содержать различные химические соединения, которые могут оказывать негативное воздействие на окружающую среду и здоровье человека.

Одним из основных экологических аспектов является состав флюсов. Традиционные флюсы, содержащие свинец, хлориды и другие токсичные вещества, могут вызывать загрязнение почвы и водоемов в случае неправильной утилизации отходов. Свинец, например, является тяжелым металлом, который накапливается в организме и может вызывать серьезные заболевания, включая нарушения нервной системы и проблемы с репродуктивной функцией.

С учетом этих факторов, многие производители начали разрабатывать и предлагать безсвинцовые флюсы, которые менее вредны для экологии. Эти флюсы часто основаны на органических соединениях и имеют более низкий уровень токсичности. Однако даже безсвинцовые флюсы могут содержать другие химические вещества, которые требуют осторожного обращения и утилизации.

Кроме того, важно учитывать процесс утилизации флюсов и отходов, образующихся в результате пайки. Неправильная утилизация может привести к загрязнению окружающей среды. Поэтому рекомендуется использовать флюсы, которые легко поддаются переработке и имеют минимальное воздействие на природу.

С точки зрения здоровья работников, использование флюсов также требует внимания. Многие флюсы выделяют пары и дым при нагревании, что может негативно сказаться на здоровье. Поэтому важно использовать средства индивидуальной защиты, такие как маски и вентиляционные системы, чтобы минимизировать воздействие вредных веществ на работников.

В заключение, экологические аспекты использования флюсов при пайке являются важным фактором, который необходимо учитывать при выборе материалов и технологий. Переход на более безопасные и экологически чистые флюсы, а также соблюдение правил утилизации отходов помогут снизить негативное воздействие на окружающую среду и здоровье человека.
