Установка дымохода для газового котла – это важный этап, который требует внимательного подхода и знаний о материалах и технологиях монтажа. В данной статье мы рассмотрим ключевые аспекты, связанные с выбором подходящих материалов, а также предоставим пошаговые инструкции по установке дымохода своими руками. Вы получите полезные советы от специалистов, которые помогут избежать распространенных ошибок и обеспечат безопасную эксплуатацию газового оборудования. Кроме того, в статье будет представлено видео, демонстрирующее процесс монтажа, что сделает обучение еще более наглядным и доступным для домашних мастеров.

Дымоходы для газовых котлов – материалы для изготовления

Многие начинающие мастера считают, что для создания дымохода лучше всего использовать кирпич. Однако в современном мире такие конструкции для газовых котлов уже не применяются. Причин этому множество, и мы выделим лишь основные. Во-первых, современное отопительное оборудование отличается высокой эффективностью сгорания газа. На месте соединения выходной трубы с котлом дымовые газы нагреваются примерно до 100°.

Когда они поднимаются по дымоходу, происходит резкое охлаждение. Это приводит к конденсации газов, которые оседают внутри дымохода и вызывают его засорение. В результате снижается эффективность работы отводящей системы. Во-вторых, затраты времени и усилий на кладку кирпичных дымоходов довольно высоки. Вы потратите много времени на их строительство и получите устаревшую конструкцию.

Эти недостатки характерны не только для кирпичных дымоходов, но и для систем из асбестоцементных и оцинкованных металлических труб. Теоретически, такие материалы можно использовать для создания дымоходов, но их качество будет оставлять желать лучшего. Если вы хотите построить действительно эффективный и функциональный дымоход своими руками, специалисты рекомендуют обратить внимание на следующие типы отводящих систем:

1. Коаксиальные конструкции. Эти дымоходы для газовых котлов имеют привлекательный внешний вид и отличные рабочие характеристики. Коаксиальные вытяжки хороши тем, что на их внутренней поверхности конденсат собирается в минимальных объемах. Это особенно важно для газовых котлов и других отопительных агрегатов.
2. Керамические дымоходы. Создать такую конструкцию своими руками проще всего. Она обладает множеством преимуществ: высоким уровнем пожарной безопасности, простотой монтажа и доступной стоимостью необходимых материалов. Керамические дымоходы строят домашние мастера, которые не хотят тратить деньги впустую. Затраты на их сооружение всегда остаются низкими.
3. Дымоходы из нержавеющих труб. Это самые популярные вытяжные системы для частных домов с газовыми котлами. Они обладают высокой устойчивостью к агрессивным продуктам сгорания и механическим нагрузкам. Изделия из нержавеющей стали также отличаются долговечностью. Такие дымоходы представляют собой сэндвич-системы, состоящие из двух труб разного диаметра. Одна труба (с меньшим диаметром) помещается в другую, а пространство между ними заполняется жаростойким материалом, например, базальтовой ватой.

По мнению специалистов, идеальным вариантом для газового котла являются нержавеющие сэндвич-конструкции. Тем не менее, вы можете создать дымоход и из других материалов. Все зависит от ваших предпочтений и возможностей.

Выбор дымохода для газового котла. Основные ошибки

Дымоходы для ГАЗОВОГО КОТЛА / Какой дымоход выбрать? #дымоход

Внутренние и приставные дымоходы – особенности и установка

Дымоходы для газовых отопительных систем могут устанавливаться как снаружи (приставные конструкции), так и внутри здания. Установка внешнего дымохода проще и может быть выполнена самостоятельно. Для этого нужно проделать отверстие в стене и вывести трубу определенного диаметра на улицу.

Монтаж приставного дымохода для настенного газового котла осуществляется следующим образом:

1. Вырежьте отверстие в стене. Вставьте в него на глубину от 5 до 25 см отрезок нержавеющей трубы или другого подходящего материала.
2. Соберите вертикальный участок дымохода, используя поворотное колено нужного размера.
3. Уплотните соединения огнеупорным составом. Рекомендуется дополнительно укрепить эти места хомутами с резьбовой стяжкой.
4. Закрепите трубу настенными кронштейнами (они доступны в строительных магазинах) с интервалом 100–200 см.
5. Нанесите антикоррозионное покрытие на дымоход (если он стальной).

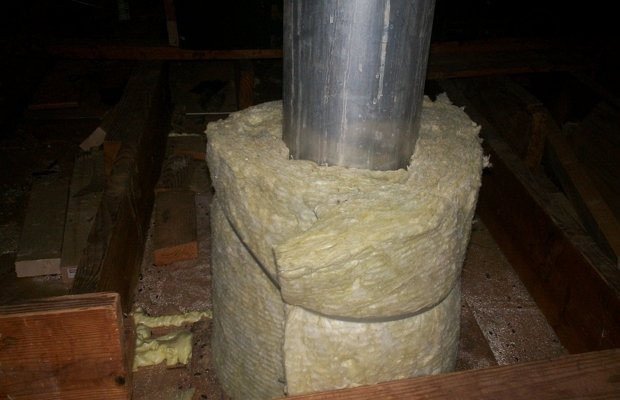

Завершение установки включает утепление с помощью минеральной ваты или другого негорючего материала. Для приставных вытяжек лучше использовать двухслойные трубы, которые обеспечивают безопасность в эксплуатации, легкую теплоизоляцию и качественный приток воздуха к газовому котлу.

Установка внутренних дымоходов, как правило, происходит на этапе строительства здания.

Такие вытяжки монтируются с соблюдением правил пожарной безопасности. Даже небольшая ошибка может привести к возгоранию дымохода. Поэтому необходимо тщательно защищать участки, где элементы дымохода проходят через крышу и перекрытия между этажами. Внутренний дымоход также можно установить в уже эксплуатируемом здании. Алгоритм выполнения таких работ самостоятельно выглядит следующим образом:

1. Вырежьте отверстия в крыше и потолке для установки вытяжки.
2. Установите в эти отверстия специальные патрубки, называемые проходными. Они имеют форму куба с отверстиями, и сечение патрубков подбирается так, чтобы основная труба входила в них плотно.
3. Начните сборку дымохода от оголовка котла, двигаясь снизу вверх. Конструкция должна быть надежно закреплена к стене с интервалом 200–400 см с помощью кронштейнов.

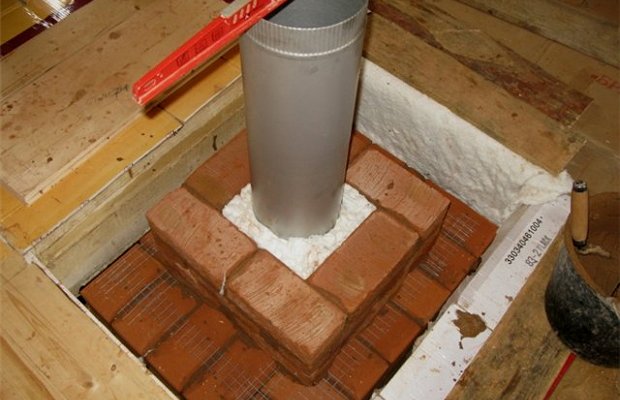

4. В месте, где дымоход проходит через крышу, уложите металлический лист, а затем защитите этот участок негорючей теплоизоляцией. Специалисты рекомендуют дополнительно обработать место стыка термостойким герметиком для минимизации риска возгораний.

Обратите внимание! Наружные газоотводящие вытяжки утепляются по всей длине, тогда как внутренние требуют теплоизоляции только в верхней части. Также стоит отметить, что внутренние дымоходы подходят как для настенных, так и для напольных газовых котлов, в то время как приставные конструкции предназначены исключительно для настенных агрегатов.

█ Дымоход для газового котла (монтаж трубы, вытяжка, лестница).

Интересные факты

Вот несколько интересных фактов о установке дымохода для газового котла:

1. Материалы дымохода: Для установки дымохода можно использовать различные материалы, такие как нержавеющая сталь, керамика и даже бетон. Нержавеющая сталь является наиболее популярным выбором благодаря своей устойчивости к коррозии и долговечности, но керамические дымоходы могут обеспечить лучшую теплоизоляцию и защиту от конденсата.

2. Принцип тяги: Правильная установка дымохода критически важна для обеспечения хорошей тяги. Высота дымохода, его диаметр и угол наклона могут существенно влиять на эффективность работы газового котла. Например, дымоход должен быть выше крыши здания, чтобы избежать обратной тяги, которая может привести к утечкам угарного газа.

3. Самостоятельная установка: Хотя установка дымохода может показаться сложной задачей, многие владельцы домов успешно справляются с ней самостоятельно. Однако важно помнить о соблюдении всех строительных норм и правил, а также о необходимости получения разрешений, если это требуется в вашем регионе. Неправильная установка может привести к серьезным последствиям, включая пожары и отравление угарным газом.

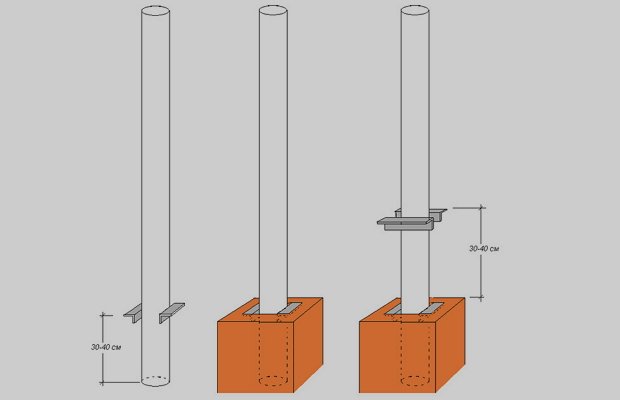

Общие требования к монтажу – все по пунктам

Если вы планируете самостоятельно устанавливать дымоотводящие системы, обратите внимание на следующие рекомендации:

1. Дымоход следует монтировать с минимальным количеством горизонтальных участков. Он должен быть в основном вертикальным. Разрешается наличие горизонтальных отрезков общей длиной до 5 метров, но использование более трех колен в конструкции строго запрещено.
2. Поверхности рядом с газоотводящим трактом обязательно должны обрабатываться огнеупорными и термостойкими материалами.
3. При расчете отверстий в крыше и межэтажных перекрытиях учитывайте толщину термоизоляционного слоя, а не только размеры монтируемой трубы.
4. Высота вытяжной трубы должна быть от 50 до 500 см. Конкретная высота зависит от её расположения относительно конька крыши.
5. Внутренняя поверхность вытяжной трубы должна быть гладкой и иметь постоянное сечение на протяжении всей длины.
6. Все соединения в подкровельной и межэтажной части должны быть герметичными. Организация стыков между отдельными частями дымохода внутри перекрытий недопустима!

На коленах вытяжной конструкции и горизонтальных участках рекомендуется устанавливать небольшие окошки для регулярной очистки системы. Также стоит установить капельник – специальный резервуар для сбора конденсата – немного ниже патрубка отопительного котла.

Если в вашем доме работают 2–3 газовых устройства, их можно подключить к одной вытяжной системе, но необходимо соблюсти два условия:

1. Площадь сечения отводящей магистрали должна соответствовать площади самого широкого выходного патрубка используемых газовых агрегатов.
2. Высота между точками ввода дымовых газов от различных котлов должна составлять 0,75 м.

Следуя рекомендациям, представленным в статье, вы сможете качественно установить дымоход своими руками и избежать проблем с эксплуатацией отопительной системы!

Инструменты и оборудование для установки дымохода

Необходимые инструменты

Для установки дымохода вам понадобятся следующие инструменты:

• Перфоратор или дрель: Эти инструменты необходимы для сверления отверстий в стенах или потолке для крепления дымохода.
• Отвертки: Набор отверток поможет вам закрепить элементы дымохода и соединительные детали.
• Рулетка: Для точных измерений длины и высоты дымохода.
• Уровень: Позволит проверить вертикальность установки дымохода, что крайне важно для его правильной работы.
• Ножовка по металлу: Если вам нужно обрезать трубы дымохода до нужной длины.
• Ключи: Для затягивания гаек и болтов, которые могут понадобиться при монтаже.

Необходимое оборудование

Кроме инструментов, вам также потребуется следующее оборудование:

• Дымоходные трубы: Выберите трубы, соответствующие типу вашего газового котла и требованиям к дымоходу. Они могут быть выполнены из нержавеющей стали, алюминия или других материалов.
• Соединительные элементы: Уголки, тройники и переходники, которые помогут соединить трубы между собой и направить дымоход в нужную сторону.
• Крепежные элементы: Анкеры, хомуты и другие крепежи, которые обеспечат надежную фиксацию дымохода к стенам или потолку.
• Изоляция: В некоторых случаях может потребоваться теплоизоляция для предотвращения конденсации и повышения эффективности работы дымохода.
• Зонт или дефлектор: Эти элементы помогут защитить дымоход от атмосферных осадков и улучшить тягу.

Дополнительные материалы

Также вам могут понадобиться некоторые дополнительные материалы:

• Силиконовый герметик: Для герметизации соединений и предотвращения утечек газов.
• Теплоизоляционные материалы: Если дымоход проходит через неотапливаемые помещения, такие как чердак или гараж, стоит использовать теплоизоляцию для предотвращения потерь тепла.

Подготовка к установке

Перед началом установки дымохода важно тщательно подготовиться:

• Изучите инструкцию к вашему газовому котлу и требования к установке дымохода.
• Проверьте местные строительные нормы и правила, чтобы убедиться, что ваш проект соответствует всем требованиям.
• Определите место установки дымохода, учитывая расстояние до окон, дверей и других препятствий.

Соблюдение всех этих рекомендаций и использование правильных инструментов и оборудования значительно упростит процесс установки дымохода и обеспечит его надежную и безопасную работу.

Проверка герметичности и безопасность дымохода

После завершения установки дымохода для газового котла крайне важно провести проверку герметичности и безопасности системы. Это необходимо для предотвращения утечек газов и обеспечения безопасной эксплуатации котла. Рассмотрим основные этапы проверки и методы, которые помогут вам убедиться в надежности вашего дымохода.

1. Визуальный осмотр

Первым шагом в проверке герметичности дымохода является визуальный осмотр всех соединений и стыков. Убедитесь, что все элементы дымохода правильно установлены и плотно прилегают друг к другу. Обратите внимание на наличие трещин, повреждений или коррозии, которые могут привести к утечкам. Если вы заметили какие-либо дефекты, их необходимо устранить до начала эксплуатации.

2. Проверка на наличие утечек

Для проверки герметичности дымохода можно использовать несколько методов:

• Метод мыльного раствора: Приготовьте мыльный раствор и нанесите его на все соединения дымохода. Если появятся пузырьки, это указывает на наличие утечки.
• Использование дымогенератора: Дымогенератор создает искусственный дым, который можно направить в дымоход. Если дым выходит из соединений, это свидетельствует о проблемах с герметичностью.

3. Проверка тяги

Правильная тяга в дымоходе является критически важной для безопасной работы газового котла. Для проверки тяги можно использовать специальный прибор – манометр, или же просто поднести к дымоходу зажженную спичку или свечу. Если пламя отклоняется в сторону дымохода, это говорит о наличии хорошей тяги. Если же пламя гаснет или отклоняется в другую сторону, необходимо проверить систему на наличие засоров или неправильной установки.

4. Установка датчиков

Для повышения безопасности эксплуатации газового котла рекомендуется установить датчики угарного газа и дыма. Эти устройства помогут своевременно обнаружить опасные концентрации газов и предотвратить возможные трагедии. Убедитесь, что датчики работают и находятся в исправном состоянии.

5. Регулярное обслуживание

После установки и проверки дымохода важно регулярно проводить его обслуживание. Это включает в себя чистку от сажи и других отложений, а также периодическую проверку герметичности и состояния всех элементов системы. Регулярное обслуживание поможет избежать серьезных проблем и продлить срок службы дымохода.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу дымохода для вашего газового котла. Помните, что безопасность – это превыше всего, и не стоит пренебрегать проверками и обслуживанием системы.

Регулярное обслуживание и чистка дымохода

Регулярное обслуживание и чистка дымохода являются важными аспектами, которые не следует игнорировать при установке дымохода для газового котла. Правильное обслуживание не только продлевает срок службы дымохода, но и обеспечивает безопасность эксплуатации газового оборудования.

Первым шагом в обслуживании дымохода является его визуальный осмотр. Рекомендуется проводить осмотр не реже одного раза в год, особенно перед началом отопительного сезона. Во время осмотра необходимо обратить внимание на наличие трещин, коррозии, а также на состояние соединительных элементов. Если вы заметили какие-либо повреждения, их следует устранить как можно скорее, чтобы избежать серьезных проблем в будущем.

Чистка дымохода также является важной частью обслуживания. На внутренних стенках дымохода со временем может накапливаться сажа и другие отложения, которые могут привести к ухудшению тяги и даже к задымлению помещения. Рекомендуется проводить чистку дымохода не реже одного раза в год, а в случае интенсивной эксплуатации газового котла – чаще.

Для чистки дымохода можно использовать специальные щетки и инструменты, которые можно приобрести в магазинах строительных материалов. Если вы не уверены в своих силах или не имеете опыта, лучше обратиться к профессионалам, которые проведут чистку качественно и безопасно.

Кроме того, важно следить за состоянием вентиляции в помещении, где установлен газовый котел. Неправильная вентиляция может привести к образованию конденсата в дымоходе, что также негативно сказывается на его состоянии. Убедитесь, что вентиляционные отверстия не заблокированы и обеспечивают достаточный приток воздуха.

Не забывайте также о необходимости проверки работы дымохода после его установки. Это можно сделать с помощью специального оборудования, которое измеряет тягу и проверяет наличие утечек. Если вы заметили какие-либо отклонения от нормы, необходимо немедленно принять меры для их устранения.

В заключение, регулярное обслуживание и чистка дымохода – это не только требование безопасности, но и залог эффективной работы вашего газового котла. Не пренебрегайте этими важными процедурами, чтобы обеспечить надежную и безопасную эксплуатацию вашего отопительного оборудования.
