Перфоратор — это незаменимый инструмент для выполнения различных строительных и ремонтных работ, который сочетает в себе функции сверления и долбления. В данной статье мы подробно рассмотрим устройство перфоратора, его основные компоненты и принципы работы, а также дадим рекомендации по выбору подходящей модели для домашнего использования. Кроме того, вы узнаете, как правильно пользоваться этим инструментом, чтобы обеспечить безопасность и эффективность в работе. Видеоролик, сопровождающий статью, наглядно продемонстрирует все аспекты, что сделает процесс обучения еще более доступным и понятным.

Определяемся, какой перфоратор лучше

Первый электрический перфоратор был представлен в 1932 году. С тех пор его конструкция практически не изменилась. Основные компоненты, такие как электродвигатель, ударный механизм, редуктор и патрон, остаются неизменными. Время и технологический прогресс лишь усилили функциональность устройства, изменив материалы корпуса и механизмов.

Главная задача этого инструмента — создание удара. В зависимости от способа генерации перфораторы делятся на электромагнитные и пневматические. В электромагнитных моделях удар создается благодаря взаимодействию двух электрических катушек. Возвратно-поступательное движение от катушек передается на сердечник, который воздействует на бур. В пневматических устройствах удар формируется при движении поршня в цилиндре. Обычно бытовые перфораторы оснащены именно пневматическим механизмом.

По типу привода перфораторы классифицируются на:

• электрические сетевые (работают от сети);
• электрические аккумуляторные (питаются от аккумулятора);
• пневматические (предназначены для работы в условиях пожаро- и взрывоопасности);
• бензиновые (используются в дорожном строительстве).

Наибольшей популярностью пользуются электрические сетевые модели с пневматическим механизмом, которые также называют бытовыми перфораторами.

В зависимости от количества режимов работы перфораторы бывают:

• однорежимные — с режимом только сверления;
• двухрежимные — с режимом сверления и сверления с ударом;
• трехрежимные — с режимами сверления, сверления с ударом и долбления.

Выбираем лучший перфоратор для дома! Makita, Bosch или Hitachi?

Устройство перфоратора – не так страшен ударный механизм, как его рисуют

Сердцем перфоратора является электродвигатель, который может быть установлен как в вертикальном, так и в горизонтальном положении. Горизонтальная установка характерна для менее мощных моделей, тогда как вертикальные двигатели чаще встречаются в средних и тяжелых устройствах. Это связано с тем, что вертикальная конструкция обеспечивает более эффективное охлаждение и лучше справляется с ударными нагрузками. Однако существуют и исключения.

Расположение двигателя влияет на кинематическую схему, отвечающую за ударное воздействие. В горизонтальных моделях на вал редуктора установлен качающийся подшипник, наружная втулка которого соединена с поршнем. При вращении этого механизма возникает колебательное движение. Поршень располагается в камере, находящейся в одной плоскости с тараном. Камера оборудована отверстиями для циркуляции воздуха. Когда бур прижимается к бетону, он толкает таран, который смещается к поршню, перекрывая доступ воздуха в камеру. Поршень, двигаясь навстречу тарану, сжимает воздух между ними, что приводит к образованию пневматического удара. Таран смещается, ударяет по буру и открывает циркуляционные окна, позволяя воздуху выйти из камеры.

Вертикальные модели отличаются тем, что привод вращает два отдельных вала. Один из них отвечает за вращение редуктора, а второй передает момент на кривошипно-шатунный механизм. Поршень этого механизма взаимодействует с тараном аналогично горизонтальным моделям. Кривошипно-шатунный механизм увеличивает амплитуду движения поршня, что усиливает толчок. Поэтому такая компоновка чаще встречается в мощных устройствах. Редукторы рассматриваемых инструментов обычно одноступенчатые, тогда как двухступенчатые редукторы — редкость и устанавливаются на профессиональные аппараты.

Патрон ударного устройства не имеет кулачкового механизма, как в электрической дрели. Для фиксации бура используется система SDS+ и SDS-max, которые различаются количеством фиксирующих кулачков и диаметром хвостовика: 10 и 18 мм соответственно. Принцип крепления у них идентичен. Стальные кулачки входят в соответствующие пазы на хвостовике насадки. Эта система удобна, так как кольцо на патроне имеет два положения: открытое и закрытое. В открытом положении лепестки отогнуты, что позволяет легко вставлять или извлекать насадку. В закрытом положении кулачки надежно фиксируют бур.

Такое крепление предотвращает проворачивание насадки. С одной стороны, это является преимуществом, но с другой — увеличивает риск повреждения редуктора и вала двигателя при заклинивании бура. Чтобы минимизировать негативное воздействие на эти элементы, кинематическую схему дополняют защитной муфтой. Она может быть фрикционной, когда два диска плотно прижимаются друг к другу пружиной (вращение передается за счет силы трения между ними), и при заклинивании диски просто проскальзывают, размыкая кинематическую схему, либо зубчатой, где две полумуфты имеют зубчатую насечку на торцевой стороне.

Полумуфты прижимаются под действием пружины. Когда нагрузка на вал превышает упругость пружины, зубчатые диски начинают проскальзывать. Такую систему часто используют в конструкции шуруповертов. Она более надежна, но менее устойчива к износу. Износ зубьев снижает момент срабатывания. Не стоит подлаживать шайбы или заменять пружину на более жесткую, так как угадать коэффициент на глаз будет сложно. Если переборщить, при следующем серьезном заклинивании редуктор может разрушиться.

Интересные факты

Вот несколько интересных фактов о перфораторах и природе силы удара:

1. Принцип работы: Перфораторы используют комбинацию вращательного и ударного движения для разрушения материалов. В отличие от обычных дрелей, которые просто вращают сверло, перфораторы создают мощные удары, что позволяет им эффективно работать с твердыми материалами, такими как бетон и камень. Это достигается благодаря механизму, который использует пневматическую или электрическую энергию для создания ударной волны.

2. Энергия удара: Сила удара перфоратора измеряется в джоулях, и современные модели могут генерировать удары с энергией от 1 до 20 джоулей. Это позволяет перфораторам справляться с различными задачами, от сверления отверстий в стенах до разрушения старых конструкций. Чем выше энергия удара, тем легче инструмент справляется с твердыми материалами.

3. Технология активного контроля: Современные перфораторы часто оснащены системами активного контроля вибрации, которые уменьшают воздействие на руки пользователя. Это не только повышает комфорт работы, но и снижает риск развития профессиональных заболеваний, таких как синдром вибрационной болезни. Такие технологии делают использование перфоратора более безопасным и эффективным.

Как выбрать перфоратор для дома?

Технические характеристики перфораторов содержат множество данных. В первую очередь стоит обратить внимание на мощность, которая напрямую влияет на силу удара — ключевой фактор при работе с бетоном и камнем. Перфораторы мощностью до 800 Ватт подходят для нечастого использования. У таких моделей сила удара достигает 5 Дж, а частота ударов составляет 3-4 тысячи в минуту, что эквивалентно 50-67 ударам в секунду — довольно внушительный показатель. Частота вращения бура варьируется от 700 до 1300 оборотов. С помощью такого инструмента можно выдалбливать дверные проемы в железобетонных стенах, но лучше использовать его для сверления отверстий под гипсокартон или для штробления проводки. Вес таких моделей колеблется от 2 до 3,5 кг.

При выборе перфоратора важно учитывать соотношение частоты вращения и частоты ударов. Чем выше первая величина, тем больше должна быть вторая, иначе бур будет быстро изнашиваться о бетон.

Инструменты мощностью от 800 до 1400 Ватт подходят для активного использования. Сила удара в таких устройствах составляет от 4 до 10 Дж. Частота вращения находится в диапазоне 400-1000 оборотов, а частота ударов — от 2500 до 3500 в минуту. С таким инструментом можно без труда расширить дверной проем, а сверление отверстий в бетоне станет настоящим удовольствием. Модели мощностью свыше 1400 Ватт предназначены для более сложных задач, таких как прокладка тоннелей для кабелей в каменистых грунтах. Сила удара у таких аппаратов варьируется от 10 до 40 Дж и выше. Частота ударов в минуту снижается до 1000-2000, а частота вращения шпинделя может достигать 400-500 оборотов в минуту. Эти инструменты больше подходят для «перемалывания» бетона и грунта, чем для сверления.

При выборе перфоратора для домашнего использования мы сталкиваемся с выбором между маломощными и средними моделями. В этом сегменте вертикальные и горизонтальные конструкции пересекаются, поэтому лучше ориентироваться на личные предпочтения и удобство работы:

• Общая длина вертикального перфоратора с буром меньше, чем у горизонтального.
• Работать с горизонтальным инструментом удобнее в узких пространствах; такие модели легче, но вертикальные имеют лучшую развесовку.
• Вертикальные перфораторы обеспечивают лучшее охлаждение и лучше справляются с ударными нагрузками.
• Сила удара у вертикальных моделей выше, чем у горизонтальных при равных технических характеристиках.

Перфоратор — это профессиональный инструмент, поэтому разница между производителями не так заметна, если не говорить о дешевом китайском изделии. Makita, DeWALT, Metabo, Hitachi — надежные бренды, однако Bosch предлагает более развитую сеть сервисных центров. Phiolent производит свою продукцию в Севастополе, и пока нареканий на качество не поступало, но есть слухи о китайских комплектующих. Модели Sturm, Интерскол, Зенит, Энергомаш находятся в средней ценовой категории и частично имеют китайские корни, но на практике показывают отличные результаты.

Определившись с мощностью инструмента, не забудьте обратить внимание на детали:

• Удобный чемодан поможет хранить и безопасно транспортировать инструмент.
• Набор буров и пик будет полезен; качество этих насадок значительно выше, чем у дешевых аналогов, предлагаемых в магазинах.
• Электроинструмент часто поставляется с запасными щетками для двигателя и смазкой. Это может быть полезно, так как любая техника может выйти из строя в самый неподходящий момент, и наличие запасных щеток позволит быстро их заменить.
• Устройство для измерения глубины будет полезно, если вы не хотите продырявить стену насквозь.
• Наличие активной антивибрационной системы приветствуется, но чаще встречается в дорогих моделях. Дешевые варианты предлагают лишь пассивную антивибрацию, что на практике означает прорезиненные рукоятки.
• Патрон для дрели не будет лишним, так как с его помощью можно использовать любые сверла. Однако, работая с патроном, не используйте режим сверления с ударом, так как он может быстро выйти из строя.
• Электронная начинка может включать функцию реверса и регулировку скорости вращения.
• Система поддержания оборотов доступна только в более дорогих моделях, но на практике она может оказаться полезной.

Как выбрать перфоратор

Аккумуляторный бытовой перфоратор – диковинное чудо техники

Этот сегмент рынка только начинает развиваться среди производителей. Первопроходцем в этой области является Bosch, однако компании Ryobi, Hitachi и Matrix активно конкурируют. Мощные аккумуляторные перфораторы с силой удара от 3 до 10 Дж встречаются редко и стоят в 3-8 раз дороже своих сетевых аналогов. В то же время маломощные модели представлены в более широком ассортименте и весят почти 2 кг. Bosch предлагает устройства с аккумуляторами на 14,4 или 18 вольт, в то время как Matrix доступен только с 18-вольтовой батареей. Ryobi и Hitachi поставляют свои перфораторы без батареи и зарядного устройства.

Скорость вращения шпинделя у компактных перфораторов колеблется от 600 до 1500 об/мин, и все модели оснащены системой регулировки скорости. Сила удара у этих небольших инструментов составляет от 1 до 1,5 Дж, что значительно больше, чем у ударной дрели. Все они используют патрон типа SDS+, а в комплекте имеется насадка для бит, что позволяет использовать их для ввинчивания шурупов. В результате мы получаем универсальный инструмент, который сочетает функции дрели, шуруповерта, перфоратора и молотка. Это отличное решение для начинающего дачника или молодой семьи.

Как правильно работать перфоратором?

Если до приобретения перфоратора у вас была только ударная дрель или не было электроинструментов, не спешите сразу приступать к бурению и долблению. Сначала ознакомьтесь с правильным использованием перфоратора. В инструкции указаны режимы работы, которые помогут определить, сколько времени можно работать и сколько нужно отдыхать в течение часа. Игнорирование этих рекомендаций может привести к перегреву инструмента, что для электрических устройств может иметь серьезные последствия. Важно помнить, что более мощные перфораторы способны работать дольше без перерывов при низкой нагрузке (например, при сверлении отверстий) и наоборот.

Режим сверления является наиболее щадящим для перфоратора, и в этом режиме можно работать практически без остановок. Однако сверление с ударом и режим долбления являются наиболее тяжелыми для инструмента. Если в процессе работы образуется много строительной пыли, рекомендуется делать паузы, пока пыль не осядет. Частицы бетона и камня, попадая в пространство между поршнем и тараном, действуют как абразив, что может повредить стенки цилиндра. Это снижает силу удара перфоратора и ускоряет износ коллекторных щеток и шестерен редуктора.

При выборе инструмента не стоит гнаться за высокой мощностью и силой удара. Объективно оцените предстоящие задачи, учитывая перспективу на 3-8 лет вперед. Правильно подобранный перфоратор будет служить вам долго и надежно. Соблюдая режимы работы и очищая инструмент после каждого использования, вы избежите необходимости разбирать перфоратор или обращаться в сервисный центр.

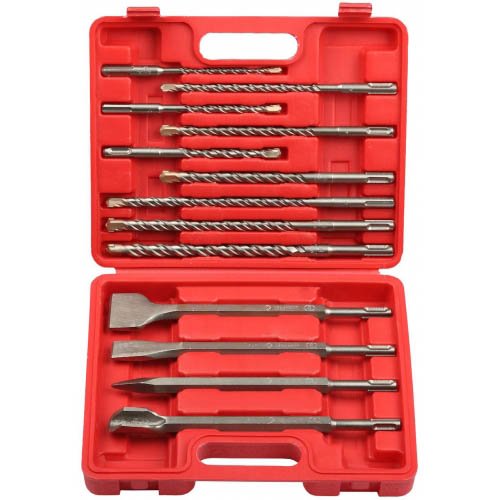

Расходные материалы к перфораторам

Принципы работы ударного механизма перфоратора

Перфоратор – это мощный инструмент, предназначенный для сверления и разрушения твердых материалов, таких как бетон и камень. Основным элементом, определяющим его эффективность, является ударный механизм, который создает силу удара. Понимание принципов работы этого механизма позволяет лучше оценить возможности перфоратора и выбрать подходящий инструмент для конкретных задач.

Ударный механизм перфоратора основан на принципе преобразования вращательного движения в линейное. В большинстве моделей используется система, состоящая из ротора и ударного механизма, который может быть реализован в виде пневматического, электрического или механического устройства. Важно отметить, что именно сила удара, создаваемая этим механизмом, позволяет перфоратору эффективно справляться с твердыми материалами.

В электрических перфораторах, как правило, используется механический ударный механизм. Он состоит из следующих основных компонентов: электродвигателя, редуктора, ударного поршня и ударной пружины. Электродвигатель приводит в движение ротор, который, в свою очередь, вращает редуктор. Редуктор уменьшает скорость вращения, увеличивая крутящий момент, что позволяет ударному поршню двигаться с высокой скоростью.

Когда поршень достигает верхней мертвой точки, он начинает движение вниз, создавая мощный удар. Этот удар передается на долото, которое проникает в материал. Сила удара зависит от массы поршня и скорости его движения. Чем больше масса и скорость, тем выше сила удара, что позволяет перфоратору эффективно разрушать бетонные и каменные поверхности.

В пневматических перфораторах используется сжатый воздух для создания удара. В таких устройствах воздух подается в камеру, где он сжимается и затем выбрасывается, создавая мощный импульс. Этот метод позволяет достичь высокой частоты ударов, что делает пневматические перфораторы особенно эффективными для работы с твердыми материалами.

Кроме того, важным аспектом работы ударного механизма является частота ударов. Она измеряется в ударах в минуту (уд/мин) и может варьироваться в зависимости от модели перфоратора. Высокая частота ударов позволяет быстрее справляться с задачами, однако для некоторых работ может потребоваться более низкая частота для повышения точности и контроля.

Современные перфораторы также оснащены дополнительными функциями, такими как реверс, что позволяет не только сверлить, но и извлекать сверло из материала, а также режимы работы, которые позволяют переключаться между сверлением, ударным сверлением и долблением. Эти функции делают перфораторы универсальными инструментами, способными справляться с различными задачами.

Таким образом, ударный механизм перфоратора – это сложная система, основанная на принципах механики и физики. Понимание его работы позволяет не только выбрать подходящий инструмент, но и эффективно использовать его в различных строительных и ремонтных работах.

Влияние силы удара на эффективность работы с различными материалами

Сила удара является одним из ключевых факторов, определяющих эффективность работы перфоратора с различными строительными материалами. В зависимости от типа материала, который обрабатывается, сила удара может оказывать различное влияние на скорость и качество выполнения работ.

Перфораторы, как правило, используют для работы с бетоном, кирпичом, камнем и другими твердыми материалами. Важно понимать, что каждый из этих материалов имеет свои физические свойства, которые влияют на то, как они реагируют на ударные нагрузки. Например, бетон, обладая высокой прочностью, требует значительной силы удара для разрушения, в то время как кирпич, будучи более хрупким, может быть пробит с меньшими усилиями.

При работе с твердыми материалами, такими как бетон, сила удара должна быть достаточной для преодоления прочности материала. Если сила удара недостаточна, то перфоратор будет просто скользить по поверхности, не создавая необходимого эффекта. С другой стороны, чрезмерная сила удара может привести к быстрому износу инструмента и ухудшению качества работы, так как это может вызвать микротрещины и другие повреждения как в инструменте, так и в обрабатываемом материале.

Кроме того, важно учитывать, что разные типы перфораторов могут иметь различные механизмы передачи силы удара. Например, перфораторы с пневматическим механизмом обычно обеспечивают более высокую силу удара по сравнению с электрическими моделями. Это делает их более эффективными при работе с твердыми материалами, но также требует от оператора большей осторожности, чтобы избежать повреждений.

При выборе перфоратора для работы с конкретным материалом, необходимо учитывать не только силу удара, но и частоту ударов. Высокая частота ударов может быть более эффективной для разрушения хрупких материалов, таких как кирпич, в то время как для более прочных материалов, таких как бетон, может потребоваться более низкая частота, но с большей силой удара.

Также стоит отметить, что правильная настройка перфоратора на нужный режим работы может значительно повысить его эффективность. Многие современные модели имеют несколько режимов работы, что позволяет адаптировать силу удара и частоту в зависимости от конкретных условий. Это особенно важно при выполнении сложных задач, где требуется высокая точность и контроль.

В заключение, сила удара является критически важным параметром, который необходимо учитывать при работе с перфоратором. Понимание того, как она влияет на различные материалы, позволяет оптимизировать процесс работы и добиться наилучших результатов, минимизируя при этом риск повреждений как инструмента, так и обрабатываемого материала.

Технические характеристики, определяющие мощность перфоратора

Для понимания устройства перфоратора и его силы удара необходимо рассмотреть несколько ключевых технических характеристик, которые определяют его мощность и эффективность. Основными из них являются энергия удара, частота ударов, мощность двигателя и тип механизма удара.

Энергия удара – это один из самых важных параметров, который напрямую влияет на производительность перфоратора. Она измеряется в джоулях (Дж) и определяет, сколько энергии передается на рабочий инструмент при каждом ударе. Чем выше энергия удара, тем легче перфоратору справляться с твердыми материалами, такими как бетон или камень. Обычно для бытовых перфораторов энергия удара варьируется от 1,5 до 5 Дж, в то время как профессиональные модели могут достигать 10 Дж и более.

Частота ударов – это количество ударов, которое перфоратор производит за минуту. Этот показатель также важен, так как он влияет на скорость работы инструмента. Частота ударов измеряется в ударах в минуту (уд/мин) и может варьироваться от 3000 до 5000 уд/мин для бытовых моделей и превышать 6000 уд/мин для профессиональных. Высокая частота ударов позволяет быстрее справляться с задачами, особенно при работе с мягкими материалами.

Мощность двигателя – это еще один критически важный параметр, который определяет общую производительность перфоратора. Она измеряется в ваттах (Вт) и показывает, сколько энергии потребляет инструмент для выполнения своей работы. Для бытовых перфораторов мощность обычно составляет от 600 до 1200 Вт, тогда как профессиональные модели могут иметь мощность до 2000 Вт. Более мощные двигатели способны обеспечивать большую энергию удара и частоту ударов, что делает их более эффективными при выполнении сложных задач.

Тип механизма удара также играет важную роль в работе перфоратора. Существуют два основных типа механизмов: ротационный и пневматический. Ротационный механизм использует вращение вала для создания ударной силы, в то время как пневматический механизм использует сжатый воздух для генерации ударов. Пневматические механизмы, как правило, обеспечивают более высокую энергию удара и лучше подходят для работы с твердыми материалами.

В заключение, мощность перфоратора определяется сочетанием его энергии удара, частоты ударов, мощности двигателя и типа механизма удара. Понимание этих характеристик поможет выбрать подходящий инструмент для конкретных задач и обеспечит эффективную и безопасную работу.
