В современном мире аккумуляторные шуруповерты становятся незаменимыми помощниками в ремонте и строительстве, однако их ограниченное время работы от батареи может стать серьезной проблемой. В этой статье мы рассмотрим различные варианты блоков питания для шуруповертов на 18 В, которые можно сделать своими руками. Вы узнаете о причинах выхода из строя аккумуляторов, а также о том, как переделать инструмент на сетевое питание, используя готовые устройства, и как собрать самодельный трансформаторный блок питания. Эти знания помогут вам продлить срок службы вашего инструмента и значительно упростить работу.

Способы реанимации шуруповерта

Одним из основных достоинств шуруповерта является его мобильность. Аккумулятора хватает на длительное время, и при необходимости можно приобрести дополнительный аккумулятор для данной модели. Это особенно полезно при больших объемах работ и сжатых сроках. Хотя чаще всего используется литий-ионный аккумулятор, известный своей надежностью, существует риск выхода из строя как цепи питания, так и самого аккумулятора.

Питание и зарядка шуруповерта осуществляется от сети 220В. Напряжение на батарее может составлять около 14В или 20В, в зависимости от конкретной модели. Аккумулятор обеспечивает напряжение в 12 или 18 вольт соответственно.

Если инструмент используется редко, со временем аккумулятор может выйти из строя, хотя литий-ионные батареи защищены от перезарядки и полного разряда. Однако полагаться на эту защиту не стоит. Основные варианты решения проблемы включают:

1. Замену аккумулятора на новый (это может быть сложно, но возможно).
2. Приобретение нового шуруповерта.
3. Переделку шуруповерта на питание от сети.

Переделка аккумуляторной модели в сетевую (шуруповерт от 220 вольт) довольно проста. Этот вариант имеет свои преимущества:

1. Устранение необходимости постоянной подзарядки аккумулятора.
2. Работа инструмента без перегрузок благодаря стабильному крутящему моменту.
3. Возможность создания модели, которая будет заряжать аккумулятор любого типа.
4. Высокое качество сборки (для блока питания используются качественные компоненты, так как пользователь делает это для своих нужд). Это позволяет избежать постоянных ремонтов электрической части, что экономит время и средства.

Однако при переделке шуруповерта на сетевое питание теряется его мобильность. Эту проблему можно решить, адаптировав инструмент под аккумуляторную батарею любого типа и на любое питание.

Питаем шуруповёрт 18V от ATX блока питания

Варианты переделывания

Существует несколько способов модификации шуруповерта, и выбор подходящего метода зависит от пользователя. Основные методы:

1. Использовать зарядное устройство для ноутбука (подключить адаптер от ноутбука).
2. Применить импульсный блок питания (БП) от настольного компьютера.
3. Воспользоваться автомобильным аккумулятором.
4. Модифицировать БП для питания галогенных ламп.
5. Создать БП самостоятельно.

Методы с 1 по 4 не требуют специальных навыков и подходят большинству пользователей. Они основаны на использовании существующих устройств, так как большинство готовых БП защищены от короткого замыкания, перегрузок и помех. Автомобильный аккумулятор также является отличным источником питания.

БЛОК ПИТАНИЯ ДЛЯ ШУРУПОВЁРТА (вопрос от подписчика)

Интересные факты

Вот несколько интересных фактов о вариантах блоков питания для шуруповерта 18В, которые можно сделать своими руками:

1. Использование автомобильного аккумулятора: Один из самых простых и доступных вариантов — это использование автомобильного аккумулятора. Он обеспечивает стабильное напряжение и может быть подключен к шуруповерту через инвертор или напрямую с помощью подходящих переходников. Это позволяет использовать инструмент в условиях, где нет доступа к сети.

2. Солнечные панели: Создание блока питания с использованием солнечных панелей — это экологически чистый и экономичный вариант. С помощью солнечной панели и контроллера заряда можно создать систему, которая будет заряжать аккумуляторы для шуруповерта, что особенно полезно в условиях загородного строительства или на даче.

3. Литий-ионные аккумуляторы от старых устройств: Многие люди не знают, что литий-ионные аккумуляторы от старых ноутбуков, телефонов или других электроники можно переработать и использовать для создания блока питания. Собрав несколько таких аккумуляторов в параллель, можно получить необходимое напряжение и емкость для работы шуруповерта, что делает этот вариант как экономичным, так и экологически чистым.

Зарядка для ноутбука

Существует простой метод создания блока питания для шуруповерта на 12 В без глубоких знаний в радиоэлектронике. Для этого можно использовать любое зарядное устройство от ноутбука. Сначала определите необходимое напряжение для работы шуруповерта и подберите соответствующее зарядное устройство. Следуйте этим шагам:

1. Откройте аккумуляторный отсек и извлеките неисправную аккумуляторную батарею.
2. На зарядном устройстве от ноутбука отрежьте выходной разъем (обратите внимание, что это не сетевой, а входящий разъем — это важно).
3. Зачистите концы проводов.
4. Подключите зарядное устройство (убедитесь, что провода не соприкасаются) и проверьте постоянное напряжение с помощью вольтметра (подойдет любой с диапазоном измерений выше 50 В или обычный мультиметр).
5. После измерения параметров электропитания аккуратно припаивайте провода, соблюдая правильную полярность.
6. Закройте аккумуляторный отсек, поместив в него зарядное устройство, и выведите шнур питания наружу.
7. Подключите устройство к сети и проверьте работу инструмента.

При выборе зарядного устройства важно учитывать его размеры. Лучше всего взять с собой шуруповерт, предварительно извлекши батарею и разобрав аккумуляторный отсек. Во время монтажа соблюдайте правила безопасности, чтобы избежать поражения электрическим током и предотвратить повреждение зарядного устройства от ноутбука.

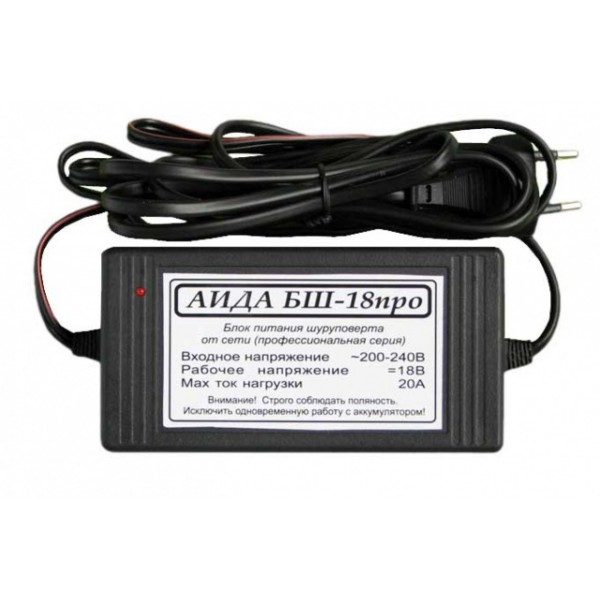

Как подключить аккумуляторный шуруповерт к сети 220 Вольт

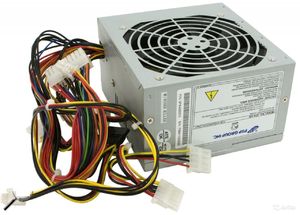

Блок питания компьютера

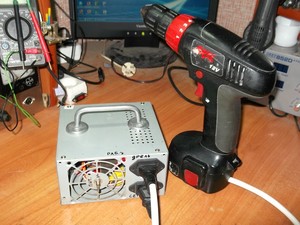

Интересным решением является использование блока питания от настольного компьютера формата АТ. Его основные характеристики: мощность 300-350 Вт, выходное напряжение 12 В и ток не менее 16 А. Однако этот вариант не подходит для шуруповертов, работающих на 18 В. Преимущества такого блока включают наличие кнопки включения, защиту от короткого замыкания и перегрузок, а также систему охлаждения, отсутствующую в стандартной модели шуруповерта. Для реализации этой идеи выполните следующие шаги:

1. Открутите корпус блока питания АТ.
2. Замкните зеленый провод с любым черным проводом из разъема, чтобы снять защиту от включения (блок питания не запустится без обхода защиты).
3. На белых разъемах для подключения жесткого диска оставьте желтый и черный провода, остальные обрежьте и заизолируйте.
4. Удлините желтый и черный провода с помощью кабеля нужной длины (рекомендуется припаять, так как скрутки могут со временем окисляться).
5. Припаяйте желтый и черный провод, соблюдая полярность, к контактам аккумуляторного отсека и соберите его обратно.
6. Для блока питания используйте более длинный провод (сетевой шнур) и изготовьте кожух для блока питания компьютера для обеспечения безопасности при работе с электрическими устройствами.

После выполнения всех шагов подключите блок питания к сети и запустите инструмент. Если все сделано правильно, он должен функционировать. Если вращение происходит в обратном направлении, разберите аккумуляторный отсек и измените полярность. В случае отсутствия питания проверьте наличие входного и выходного напряжений.

ремонт блока питания для зарядки шуруповертов своими руками.

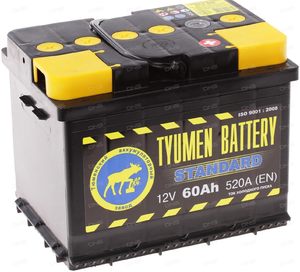

Автомобильный аккумулятор

Оптимальным источником электрической энергии является аккумулятор, который защищен от случайных коротких замыканий, обеспечивает стабильное напряжение и устойчив к помехам. Однако у него есть значительные недостатки: размеры, вес и необходимость периодической зарядки. Использовать такое устройство просто: достаточно подключить шуруповерт к клеммам аккумулятора с помощью кабеля нужной длины, предварительно удалив старый аккумулятор.

Для автомобильного аккумулятора нужно либо приобрести зарядное устройство, либо изготовить самодельное трансформаторное зарядное устройство. Также важно защитить аккумулятор от дождя и загрязнений. Для этого можно создать специальный корпус с выходами для подключения зарядного устройства и питания шуруповерта.

Самодельный БП

Изготовление самодельного блока питания следует начинать только при наличии знаний в радиотехнике. Важно заранее подготовить все необходимые компоненты и инструменты и сосредоточиться на процессе. Необходимо помнить, что в ходе работы возможны поломки радиоэлементов и риск поражения электрическим током (питание 220 В).

Простейшая схема

Для начала изготовления необходимо подготовить корпус для установки радиокомпонентов, инструменты, кусок гетинакса, провода и радиодетали. Затем можно переходить к сборке по схеме 1.

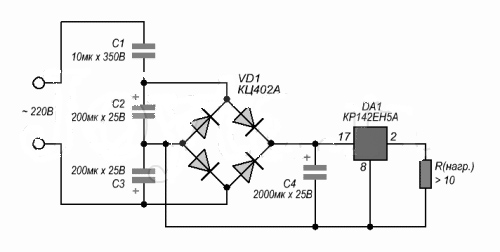

Схема 1 — Простой блок питания на 5 вольт.

Трансформатор можно выбрать практически любой с такими характеристиками: мощность 250–300 Вт, напряжение на вторичной обмотке 24–30 В, ток — от 15 А и выше. Диодный мост следует собрать из мощных диодов (выбор по справочнику). После завершения сборки проверьте напряжение питания: если оно превышает требуемое значение, уменьшите напряжение на второй обмотке, убрав количество витков. Если напряжение слишком низкое, добавьте витки вторичной обмотки проводом такого же сечения. После сборки выполните монтаж в корпусе.

Если мощность шуруповерта недостаточна, монтаж можно осуществить прямо в аккумуляторном отсеке. Если блок питания собирается отдельно, рекомендуется предусмотреть систему охлаждения, так как при запуске двигателя номинальный ток может увеличиваться в 7 раз. Это приводит к повышенной нагрузке на блок питания и его нагреву. Нагрев происходит из-за недостаточной мощности источника питания. После завершения сборки блока питания проверьте работу шуруповерта: запустите его несколько раз и убедитесь, что радиоэлементы не нагреваются. При использовании модифицированного шуруповерта соблюдайте основные рекомендации:

1. Дайте инструменту время остыть после каждых 20–30 минут работы.
2. Не работайте на большой высоте или делайте это осторожно (может произойти падение блока питания, что приведет к потере равновесия и травмам).
3. Следите за состоянием питающего кабеля, он не должен быть пережат (это может привести к короткому замыканию, что чревато негативными последствиями как для инструмента, так и для человека).

При коротком замыкании происходит плавление металла, что может вызвать ожоги и металлизацию кожи (вкрапление частиц расплавленного металла). Кроме того, возможен преждевременный выход из строя самого инструмента и блока питания. Соблюдая меры предосторожности, шуруповерт может служить долго.

Таким образом, если аккумулятор шуруповерта на 18 В или 12 В вышел из строя, не обязательно приобретать новую батарею или инструмент. Все зависит от того, как вы планируете использовать инструмент: если важна мобильность, лучше заменить аккумулятор или купить новый шуруповерт. Если мобильность не критична, можно переделать его на сетевое питание. Следуя простым рекомендациям и соблюдая правила безопасности, вы увеличите срок службы инструмента и снизите риск получения травм.

Переделка шуруповерта на сетевой. Тест разных источников питания

Использование солнечной панели

Солнечные панели становятся все более популярным источником энергии для различных устройств, включая шуруповерты. Использование солнечной панели для питания шуруповерта на 18 В может быть отличным решением для тех, кто хочет снизить зависимость от традиционных источников энергии и сделать свои инструменты более экологичными.

Для начала, необходимо выбрать подходящую солнечную панель. Для работы с шуруповертом на 18 В рекомендуется использовать панель с выходным напряжением в диапазоне от 18 до 24 В, чтобы обеспечить достаточный запас мощности. Обычно такие панели имеют мощность от 50 до 100 Вт, что позволяет быстро заряжать аккумуляторы.

Следующий шаг — это выбор контроллера заряда. Контроллер необходим для защиты аккумулятора от перезарядки и глубокого разряда. Он также обеспечивает стабильное напряжение, что особенно важно для работы с электроинструментами. Выбирайте контроллер, совместимый с вашим типом аккумулятора (литий-ионный, никель-металлогидридный и т.д.).

После выбора солнечной панели и контроллера, необходимо подключить их к аккумулятору шуруповерта. Для этого вам понадобятся соединительные кабели и разъемы. Убедитесь, что все соединения надежны и защищены от влаги, чтобы избежать короткого замыкания.

Важно также учитывать место установки солнечной панели. Она должна быть расположена так, чтобы максимально использовать солнечное освещение. Если вы планируете использовать шуруповерт на открытом воздухе, можно установить панель на крыше или на стене, направленной на юг, чтобы обеспечить максимальное количество солнечных часов в течение дня.

Не забывайте о том, что солнечные панели работают лучше всего в ясную погоду. В пасмурные дни или в условиях недостаточной освещенности эффективность панели может значительно снизиться. Поэтому рекомендуется иметь резервный источник питания, например, обычный зарядный блок, чтобы не остаться без энергии в критический момент.

В заключение, использование солнечной панели для питания шуруповерта на 18 В — это не только экологически чистое решение, но и способ экономии на электроэнергии. С правильным оборудованием и установкой вы сможете наслаждаться свободой работы с инструментом в любом месте, где есть солнечный свет.

Преобразователь напряжения

Преобразователь напряжения является одним из ключевых компонентов в системе питания шуруповерта на 18 В. Он позволяет преобразовать напряжение из источника питания (например, из сети 220 В или из аккумулятора с другим напряжением) в необходимое для работы инструмента. Существует несколько типов преобразователей, которые можно использовать для этой цели, и каждый из них имеет свои особенности и преимущества.

Одним из самых распространенных типов преобразователей является импульсный преобразователь. Он работает на основе принципа импульсной модуляции, что позволяет ему эффективно преобразовывать напряжение с минимальными потерями. Импульсные преобразователи обычно компактны и легки, что делает их идеальными для использования в портативных устройствах, таких как шуруповерты. Они могут обеспечивать стабильное выходное напряжение даже при изменении нагрузки, что является важным фактором для обеспечения надежной работы инструмента.

Для создания импульсного преобразователя своими руками вам понадобятся следующие компоненты:

• Трансформатор — для преобразования напряжения. Выбор трансформатора зависит от входного и выходного напряжения.
• Выпрямитель — для преобразования переменного тока в постоянный. Обычно используются диоды или мостовые выпрямители.
• Конденсатор — для сглаживания выходного напряжения и уменьшения пульсаций.
• Регулятор напряжения — для точной настройки выходного напряжения на уровне 18 В.
• Печатная плата — для монтажа всех компонентов.

Другим вариантом является линейный преобразователь. Он работает по более простому принципу, но менее эффективен, чем импульсный. Линейные преобразователи обычно используются в случаях, когда требуется низкий уровень шума и высокая стабильность выходного напряжения. Однако они могут быть громоздкими и выделять значительное количество тепла, что требует дополнительных мер по охлаждению.

При выборе преобразователя напряжения для шуруповерта важно учитывать не только его характеристики, но и требования к мощности. Шуруповерты могут потреблять значительные токи, особенно при запуске или под нагрузкой, поэтому преобразователь должен быть способен выдерживать эти нагрузки без перегрева и выхода из строя.

Также стоит обратить внимание на защиту схемы. Важно предусмотреть защиту от короткого замыкания, перегрева и перенапряжения, чтобы избежать повреждения как преобразователя, так и самого шуруповерта. Использование предохранителей и термозащитных элементов поможет обеспечить безопасность работы устройства.

В заключение, преобразователь напряжения является важным элементом в системе питания шуруповерта на 18 В. Правильный выбор и сборка преобразователя позволит не только обеспечить стабильную работу инструмента, но и продлить его срок службы. Следует тщательно подойти к выбору компонентов и учесть все аспекты, чтобы создать надежное и эффективное устройство.

Модуль питания от USB

Использование модуля питания от USB для питания шуруповерта 18В является одним из самых доступных и простых способов создания собственного источника питания. USB-порты, как правило, обеспечивают выходное напряжение 5В, что значительно ниже необходимого для работы шуруповерта. Однако, с помощью дополнительных компонентов можно преобразовать это напряжение в нужное.

Для начала, вам потребуется модуль DC-DC преобразователя, который способен повышать напряжение. Наиболее распространенные модели, такие как MT3608, могут преобразовывать входное напряжение 2-24В в выходное напряжение до 28В. Это делает их идеальными для использования в проектах, где требуется напряжение 18В.

Для подключения модуля питания от USB вам понадобятся следующие компоненты:

• Модуль DC-DC преобразователя (например, MT3608);
• USB-кабель для подключения к источнику питания;
• Батарея или аккумулятор, если вы планируете использовать устройство автономно;
• Провода для соединения компонентов;
• Корпус для защиты схемы (по желанию).

Первым шагом будет подключение USB-кабеля к модулю преобразователя. Обычно USB-кабель имеет четыре провода: два для питания (красный и черный) и два для передачи данных (белый и зеленый). Для нашего проекта нас интересуют только красный и черный провода, которые обеспечивают питание. Красный провод подключается к входу VCC модуля, а черный — к GND.

Далее, необходимо настроить выходное напряжение преобразователя. Для этого подключите мультиметр к выходу модуля и с помощью подстроечного резистора на плате установите выходное напряжение на 18В. Это важный шаг, так как неправильное напряжение может повредить ваш шуруповерт.

После того как выходное напряжение настроено, можно подключить выходные провода преобразователя к шуруповерту. Убедитесь, что полярность подключения соблюдена: положительный провод должен быть подключен к положительному контакту шуруповерта, а отрицательный — к отрицательному.

Теперь, когда все соединения выполнены, можно подключить USB-кабель к источнику питания, например, к адаптеру питания от смартфона или к power bank. Если все сделано правильно, ваш шуруповерт должен заработать. Однако стоит помнить, что при использовании USB-источников питания, особенно power bank, важно учитывать их выходную мощность, так как не все устройства могут обеспечить достаточную силу тока для работы шуруповерта.

В заключение, модуль питания от USB — это удобный и доступный способ создания блока питания для шуруповерта 18В. Он позволяет использовать стандартные источники питания и легко настраивается под ваши нужды. Однако, как и в любом проекте, важно соблюдать осторожность и следить за правильностью подключения, чтобы избежать повреждений оборудования.
