В современных условиях производства и эксплуатации оборудования контроль качества материалов становится особенно актуальным. Вихретоковый и магнитопорошковый дефектоскопы представляют собой два популярных метода неразрушающего контроля, каждый из которых имеет свои особенности, преимущества и области применения. В данной статье мы подробно рассмотрим различия между этими методами, их принципы работы и ситуации, в которых каждый из них будет наиболее эффективен. Это поможет специалистам выбрать оптимальный инструмент для диагностики и обеспечения надежности конструкций.

В каких случаях пользуются вихретоковым дефектоскопом?

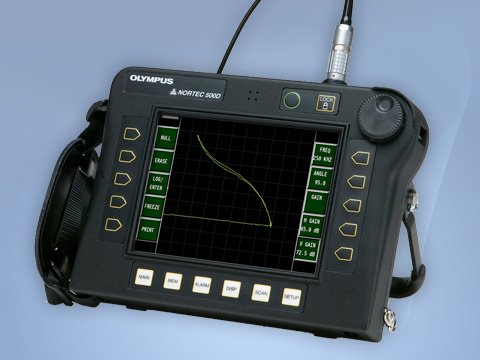

Среди множества дефектоскопов для специализированных задач можно найти подходящее устройство, способное эффективно анализировать поверхность. Для выявления трещин и других дефектов используются звуковые оповещения и графические изображения на экране дефектоскопа. Прибор оценивает глубину трещины или скола, основываясь на показаниях дисплея и сравнении с несколькими стандартными образцами.

Дефектоскоп оснащен специализированным программным обеспечением, что позволяет сохранять индивидуальные настройки и определять тип подключения. Каждый вихретоковый прибор включает модуль памяти для хранения результатов анализа и их последующей передачи на стационарный компьютер через инфракрасный порт. Если дефектоскоп используется в автоматизированных системах, информация может передаваться на компьютер в режиме реального времени.

Ключевыми характеристиками вихретоковых дефектоскопов являются контроль выполнения работ с поверхностью (включая необработанную), возможность проверки деталей с диэлектрической поверхностью и идентификация проблемных участков. Современные приборы быстро соединяются с компьютером, и существуют специальные программы для более детального анализа масштабов проблемы.

Принцип работы основан на анализе взаимодействия датчика с полем вихревого тока, возникающим при контроле объекта. Вихретоковый преобразователь генерирует вихревые токи в проверяемом изделии. Преобразователь фиксирует изменения наведенного поля при воздействии на определенный участок. Датчик обрабатывает и выдает электрический сигнал, который затем детектируется и преобразуется в цифровой формат. Временная развертка представляет собой результат отображенной информации на экране прибора. После выполнения этого комплекса процедур дефектоскопист определяет степень дефекта на поверхности и разрабатывает план мероприятий по его устранению.

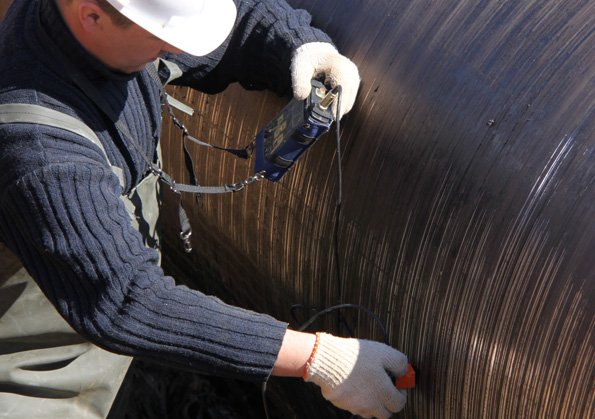

Вихретоковые дефектоскопы применяются для сканирования трубопроводов, анализа строительных несущих конструкций, проверки лакокрасочного покрытия, например, автомобилей, а также в исследовании различных деталей промышленного назначения.

https://youtube.com/watch?v=4g8vBuG4ge4

Как устроен вихретоковый дефектоскоп?

В настоящее время вихретоковый контроль — один из самых современных методов обнаружения дефектов. Ключевое преимущество этого метода — возможность выявления дефектов без непосредственного контакта с объектом. Это позволяет обнаруживать сколы, трещины, неровности и шероховатости даже в труднодоступных местах. К положительным сторонам таких дефектоскопов относятся высокая скорость диагностики и быстрое решение поставленных задач. Однако есть и недостатки: высокая стоимость оборудования и ограниченный спектр исследуемых материалов.

Приборы имеют широкие эксплуатационные характеристики. Температура окружающей среды должна быть в пределах от минус 20 до плюс 50 градусов по Цельсию, а относительная влажность не должна превышать 80 процентов. В стандартный комплект вихретокового дефектоскопа обычно входят блок обработки информации, различные преобразователи, аккумуляторы, зарядное устройство, кабель для подключения к стационарному компьютеру через USB и диск с программным обеспечением. Также удобно, если в комплекте есть специальный кейс для транспортировки и хранения, контрольные образцы, запасной аккумулятор, дополнительные устройства для сканирования и запасной датчик дефектоскопа.

Вихретоковый толщиномер

Интересные факты

Вот несколько интересных фактов о вихретоковом и магнитном дефектоскопах, а также их различиях:

1. Принцип работы: Вихретоковые дефектоскопы используют явление электромагнитной индукции для обнаружения дефектов в проводящих материалах. Они создают вихревые токи, которые изменяются в зависимости от наличия трещин или других дефектов. В отличие от этого, магнитные дефектоскопы основаны на намагничивании материала и обнаружении изменений в магнитном поле, что позволяет выявлять поверхностные и подповерхностные дефекты.

2. Материалы и применение: Вихретоковые дефектоскопы эффективны для проверки немагнитных и проводящих материалов, таких как алюминий и медь, в то время как магнитные дефектоскопы применяются преимущественно для ферромагнитных материалов, таких как сталь и железо. Это делает вихретоковые дефектоскопы более универсальными в плане типов материалов, которые они могут проверять.

3. Чувствительность к дефектам: Вихретоковые дефектоскопы обладают высокой чувствительностью к мелким трещинам и внутренним дефектам, что делает их предпочтительными для контроля качества в аэрокосмической и автомобильной промышленности. Магнитные дефектоскопы, в свою очередь, лучше подходят для обнаружения крупных поверхностных дефектов, таких как поры и трещины, что делает их более эффективными в строительстве и ремонте металлических конструкций.

Для чего выбирают магнитный дефектоскоп?

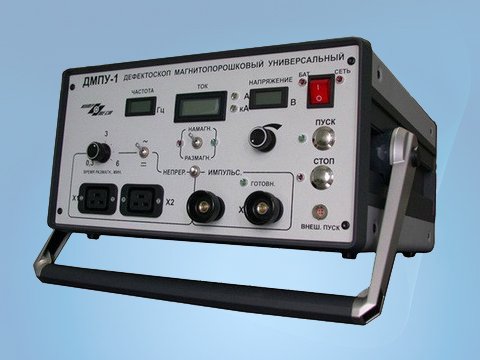

Магнитопорошковый дефектоскоп — специализированный инструмент для контроля качества ответственных компонентов в различных отраслях промышленности. Он необходим для обнаружения трещин, неровностей и оценки степени дефектов в деталях. Дефектоскопы могут использоваться как в лабораториях, так и в полевых условиях, включая высотные здания, где доступ к электроснабжению затруднен или ограничен по соображениям безопасности.

При выходе с завода дефектоскопы соответствуют стандарту ГОСТ 21105-87 и периодически проходят проверку в процессе эксплуатации. Магнитные дефектоскопы представлены в широком ассортименте и различных версиях, отличающихся уровнем технической сложности. В комплект входят импульсный блок, основной блок управления, устройство для намагничивания, чемодан для хранения компонентов, соединительные кабели и запасные части.

Благодаря разнообразным настройкам расстояний между полюсами, дефектоскоп может измерять и контролировать детали и конструкции с различной геометрией. Прочные конструкции, отличные эксплуатационные характеристики, простота в управлении и небольшой вес (всего 3,5 кг) намагничивающего устройства обеспечивают высокую производительность и комфортные условия работы. Устройство для намагничивания оснащено удобной ручкой, а автономный источник питания — плечевым ремнем для удобной переноски.

Магнитный контроль — Магнитопорошковая дефектоскопия

Дефектоскоп магнитопорошковый – устройство и принцип работы

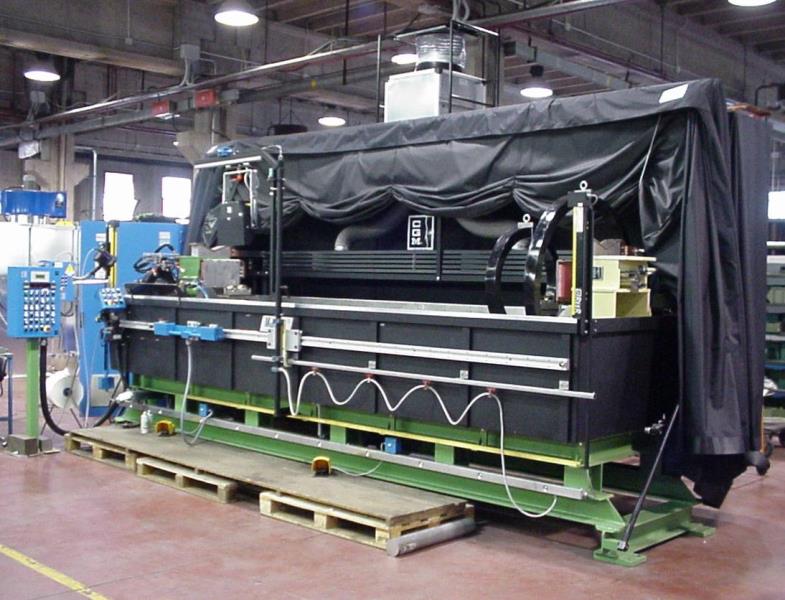

Данные устройства предназначены для магнитопорошкового контроля различных изделий, включая:

• металлоконструкции разных форматов и размеров;
• сварные соединения;
• подъемные механизмы (например, крюки, лебедки и т. д.);
• элементы железнодорожного транспорта (вагоны, рельсы) и детали для этой сферы;
• объекты трубопроводного транспорта;
• котельные установки.

Дефектоскопы используются для намагничивания деталей локомотивов и вагонов с помощью приложенных полей, что позволяет выявлять поверхностные трещины и сколы. Эти приборы предназначены для проверки деталей длиной более 600 миллиметров и с максимальным поперечным сечением до 100 миллиметров, а также для крупных компонентов, необходимых для их эффективной работы.

Конструкция дефектоскопов включает несколько ключевых узлов. Основным элементом является блок намагничивания, состоящий из шарнирного магнитопровода и постоянных магнитов, которые создают электромагнитное поле в исследуемом металле. В этом процессе помогают измеритель намагничивающего тока для контроля его пороговых значений, комплект полюсных наконечников и специальная измерительная лупа для визуального осмотра на наличие трещин. Также необходимы емкость для порошка или суспензии, кисти для их нанесения и образец с эталонной дефектограммой.

Принцип работы прибора включает несколько последовательных этапов. Сначала на поверхность наносится порошок или суспензия в зависимости от выбранного метода (сухого или влажного). Затем магнитопорошковый дефектоскоп создает электромагнитное поле на поверхности исследуемого объекта, в результате чего формируется индикаторная картина из валиков и полосок, которые либо скрывают неровности, либо подчеркивают их. После этого с помощью лупы проводится визуальный контроль, при котором полученное изображение сравнивается с эталонным, что позволяет сделать выводы о наличии дефектов на исследуемой поверхности. Все перечисленные приборы обеспечивают неразрушающий контроль, который также можно осуществить с помощью ультразвукового дефектоскопа.

Дефектоскоп Universal 450

Сравнение точности и чувствительности методов

При сравнении вихретокового и магнитного дефектоскопов важно учитывать их точность и чувствительность, так как эти параметры напрямую влияют на качество и надежность обнаружения дефектов в материалах.

Вихретоковые дефектоскопы основаны на принципе индукции вихревых токов в проводящих материалах. Они способны обнаруживать как поверхностные, так и подповерхностные дефекты, такие как трещины, поры и включения. Точность вихретокового метода зависит от частоты используемого тока, геометрии катушки и свойств исследуемого материала. Высокая частота позволяет обнаруживать мелкие дефекты, однако может быть менее эффективной в случае толстых или неоднородных материалов.

С другой стороны, магнитные дефектоскопы работают на основе магнитных полей и их изменений, вызванных наличием дефектов. Они наиболее эффективны для обнаружения поверхностных и близких к поверхности дефектов в ферромагнитных материалах. Чувствительность магнитного метода также зависит от параметров магнитного поля и свойств исследуемого материала. В отличие от вихретокового метода, магнитный может быть менее чувствителен к мелким дефектам, но более эффективен в случае крупных трещин или других значительных нарушений.

Сравнивая точность, можно отметить, что вихретоковые дефектоскопы, как правило, обеспечивают более высокую чувствительность к мелким дефектам, в то время как магнитные дефектоскопы могут быть более надежными для обнаружения крупных дефектов. Однако, в зависимости от конкретных условий и требований к обследованию, выбор метода может варьироваться. Например, для проверки сварных швов или тонкостенных конструкций предпочтительнее использовать вихретоковый метод, тогда как для контроля крупных конструкций из ферромагнитных материалов может быть более целесообразным применение магнитного метода.

Таким образом, выбор между вихретоковым и магнитным дефектоскопами должен основываться на конкретных задачах, типе материала и требуемой точности обнаружения дефектов. Оба метода имеют свои преимущества и недостатки, и их правильное применение может значительно повысить эффективность контроля качества материалов.

Области применения вихретокового и магнитного дефектоскопов

Вихретоковые и магнитные дефектоскопы находят широкое применение в различных отраслях промышленности, благодаря своим уникальным характеристикам и возможностям. Оба типа дефектоскопов используются для неразрушающего контроля материалов и конструкций, однако их области применения могут значительно различаться.

Вихретоковые дефектоскопы, основанные на принципе электромагнитной индукции, идеально подходят для обнаружения поверхностных и подповерхностных дефектов в проводящих материалах. Они широко применяются в таких отраслях, как авиастроение, автомобилестроение, судостроение и энергетика. Например, в авиастроении вихретоковые дефектоскопы используются для проверки целостности деталей и узлов, таких как лопатки турбин и элементы конструкций, где критически важна надежность и безопасность. В автомобилестроении они помогают выявлять трещины и другие дефекты в кузовных деталях и компонентах трансмиссий.

С другой стороны, магнитные дефектоскопы, работающие на основе магнитного поля, в основном применяются для контроля ферромагнитных материалов. Они эффективны для обнаружения поверхностных и подповерхностных дефектов, таких как трещины, поры и включения. Магнитные дефектоскопы находят применение в таких отраслях, как машиностроение, строительство и нефтегазовая промышленность. Например, в строительстве они используются для проверки сварных швов и арматуры, а в нефтегазовой отрасли – для контроля трубопроводов и резервуаров, где важно предотвращение утечек и аварий.

Кроме того, вихретоковые дефектоскопы могут быть использованы для контроля немагнитных материалов, таких как алюминий и медь, что делает их более универсальными в некоторых случаях. В то время как магнитные дефектоскопы ограничены только ферромагнитными материалами, что может быть недостатком в ситуациях, когда требуется контроль различных типов материалов.

Таким образом, выбор между вихретоковым и магнитным дефектоскопом зависит от специфики задачи, типа материала и требований к контролю. Оба метода имеют свои преимущества и недостатки, и их применение должно быть обосновано в зависимости от конкретных условий и целей контроля.

Преимущества и недостатки каждого метода

Вихретоковый и магнитный дефектоскопы представляют собой два основных метода неразрушающего контроля, каждый из которых имеет свои уникальные преимущества и недостатки. Рассмотрим их более подробно.

Преимущества вихретокового дефектоскопа:

• Высокая чувствительность: Вихретоковые дефектоскопы способны обнаруживать мелкие трещины и дефекты на поверхности и под ней, что делает их идеальными для контроля качества материалов, где важна высокая точность.
• Отсутствие необходимости в подготовке поверхности: В отличие от магнитного метода, вихретоковый не требует предварительной подготовки поверхности, что упрощает процесс контроля.
• Широкий спектр применения: Вихретоковые дефектоскопы могут использоваться для контроля различных материалов, включая металлы, композиты и даже некоторые неметаллические материалы.
• Автоматизация процесса: Современные вихретоковые дефектоскопы могут быть интегрированы в автоматизированные системы контроля, что повышает эффективность и снижает вероятность человеческой ошибки.

Недостатки вихретокового дефектоскопа:

• Высокая стоимость оборудования: Вихретоковые дефектоскопы, как правило, дороже магнитных, что может быть значительным фактором для небольших предприятий.
• Сложность интерпретации результатов: Анализ данных, полученных с помощью вихретокового метода, может требовать высокой квалификации специалистов, что увеличивает затраты на обучение персонала.

Преимущества магнитного дефектоскопа:

• Низкая стоимость: Магнитные дефектоскопы, как правило, дешевле вихретоковых, что делает их более доступными для широкого круга пользователей.
• Простота в использовании: Процесс контроля с помощью магнитного метода проще и требует меньшей квалификации от оператора, что снижает затраты на обучение.
• Эффективность при контроле ферромагнитных материалов: Магнитный метод особенно эффективен для обнаружения поверхностных и подповерхностных дефектов в ферромагнитных материалах, таких как сталь.

Недостатки магнитного дефектоскопа:

• Ограниченная область применения: Магнитные дефектоскопы не могут использоваться для немагнитных материалов, таких как алюминий или медь, что ограничивает их универсальность.
• Необходимость подготовки поверхности: Для достижения точных результатов требуется предварительная подготовка поверхности, что может увеличить время и затраты на контроль.
• Меньшая чувствительность: Магнитные дефектоскопы могут не обнаруживать мелкие трещины и дефекты так же эффективно, как вихретоковые, что может привести к пропуску критически важных недостатков.

Таким образом, выбор между вихретоковым и магнитным дефектоскопом зависит от конкретных условий и требований контроля, включая тип материала, размеры и характер дефектов, а также бюджетные ограничения. Каждый метод имеет свои сильные и слабые стороны, и понимание этих аспектов поможет сделать правильный выбор для обеспечения качества и безопасности продукции.
