Водяное отопление является одним из самых эффективных и экономичных способов обогрева частного дома, позволяя создать комфортные условия в любое время года. В этой статье мы подробно разберем, как самостоятельно собрать систему водяного отопления, обсудим различные схемы и необходимые материалы, а также представим видеоинструкции по установке котла и разводке труб. Знание этих премудростей поможет вам не только сэкономить на услугах специалистов, но и обеспечить надежное и долговечное отопление вашего дома.
Почему водяной обогрев?
Вода является эффективным теплоносителем, обладая теплоемкостью, в 4000 раз превышающей таковую у воздуха. Этот ресурс доступен и недорог. Однако у него есть и недостатки. Процесс установки нельзя назвать простым, особенно если планируется подключение газового котла. В этом случае потребуется получить соответствующие разрешения и составить план. Кроме того, монтаж возможен только на этапе строительства. Если необходимо организовать систему подогрева пола, задача усложняется еще больше.
Такое отопление требует постоянного контроля. Если вы собираетесь оставить жилье на длительный срок зимой, необходимо слить теплоноситель. В противном случае, при отрицательных температурах, он замерзнет и может повредить трубопровод. В воде присутствуют различные примеси, способствующие коррозии металлических элементов системы. Накопление солей на внутренних стенках труб препятствует свободному движению воды и снижает эффективность теплоотдачи. Наконец, если не установить специальный спускной клапан, в системе могут образоваться воздушные пробки, что также значительно ухудшает ее работу.
Виды конструкций для обогрева дома
Отопление, использующее воду в качестве теплоносителя, работает по простому принципу. Его конструкция включает три ключевых элемента: котел, трубопровод для жидкости и радиаторы. Радиаторы нагреваются и передают тепло в окружающее пространство. Теплоноситель остывает, затем возвращается в котел, и цикл повторяется.
Регулирование микроклимата в помещении можно осуществлять двумя способами. Первый — установка котла на нужную температуру. Второй — изменение потока теплоносителя в конкретном радиаторе с помощью специального крана, установленного на входе каждой батареи. Также возможно автоматическое регулирование с помощью термостата. В двухтрубной системе перед каждым краном или термостатом следует установить байпас.
Системы отопления делятся на естественные и принудительные. В естественных системах отопление работает независимо от электричества, а конструкция проста. Жидкость движется по трубам благодаря разнице температур без насоса. Горячая вода, обладая меньшей плотностью, поднимается вверх, а остыв, становится более плотной и возвращается в котел. Недостатки такого подхода:
- большое количество труб;
- диаметр трубопровода должен быть достаточным для обеспечения естественной циркуляции;
- невозможность использования современных радиаторов с малым сечением.

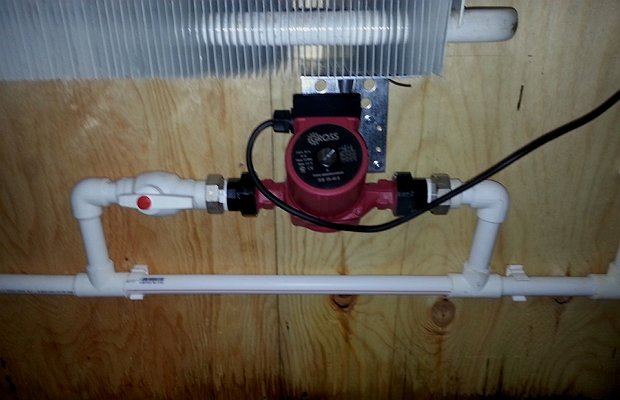

В принудительных системах циркуляция теплоносителя осуществляется за счет насоса, а излишки жидкости попадают в расширительный бак. Для контроля давления установлен манометр. К преимуществам таких систем относятся экономичный расход теплоносителя и возможность использования труб любого диаметра, включая малый. Система обладает высокой эффективностью. Единственный недостаток — зависимость работы насоса от электроэнергии.
| Этап установки | Описание | Рекомендации |
|---|---|---|
| Проектирование системы | Определите потребности в отоплении, выберите тип котла и радиаторов | Рассмотрите теплопотери дома для точного расчета мощности |
| Выбор материалов | Подберите трубы, фитинги, радиаторы и котел | Используйте качественные материалы для долговечности системы |
| Монтаж трубопровода | Установите трубы с учетом уклона для стока воздуха | Используйте крепления для надежной фиксации труб |
| Установка радиаторов | Разместите радиаторы в соответствии с проектом | Убедитесь в правильной высоте установки для эффективного обогрева |
| Подключение котла | Подключите котел к системе, следуя инструкциям производителя | Проверьте герметичность соединений перед запуском |
| Заполнение системы | Заполните систему водой и удалите воздух | Используйте автоматические воздухоотводчики для удобства |
| Настройка и тестирование | Проверьте работу системы, отрегулируйте температуру | Убедитесь, что все радиаторы равномерно нагреваются |
Интересные факты
Вот несколько интересных фактов о водяном отоплении частного дома, которые могут быть полезны при его установке своими руками:
-
Эффективность и экономия: Водяное отопление считается одним из самых эффективных способов обогрева помещений. Благодаря высокой теплоемкости воды, система может долго сохранять тепло, что позволяет сократить расходы на отопление. При правильном проектировании и установке можно добиться значительной экономии на энергозатратах.
-
Гибкость системы: Водяное отопление можно адаптировать под различные источники тепла, такие как газовые котлы, электрические котлы, твердотопливные котлы или даже солнечные коллекторы. Это дает возможность выбрать наиболее подходящий и экономически выгодный вариант для конкретного региона и условий эксплуатации.
-
Комфорт и здоровье: Водяное отопление обеспечивает равномерное распределение тепла по помещению, что создает комфортный микроклимат. Кроме того, такая система не пересушивает воздух, как это может происходить в случае с электрическими обогревателями, что особенно важно для здоровья, особенно в зимний период.
Какой может быть разводка?
Мы уже рассмотрели различные типы водяного отопления для частных домов. Прежде чем углубляться в детали самостоятельного монтажа, стоит обсудить схемы: их разновидности, преимущества и недостатки. Разводка может быть верхней или нижней, горизонтальной или вертикальной, а также комбинированной.
Существуют однотрубные системы, где отопительные приборы подключаются последовательно. Теплоноситель проходит через каждый из них по очереди, постепенно остывая. Для компенсации температурного перепада в конце магистрали устанавливаются радиаторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Это позволяет быстро регулировать температуру и обеспечивает более равномерный прогрев помещения. Коллекторная схема включает два соединенных трубопровода (подающий и обратный), что дает возможность полностью контролировать работу всех радиаторов.

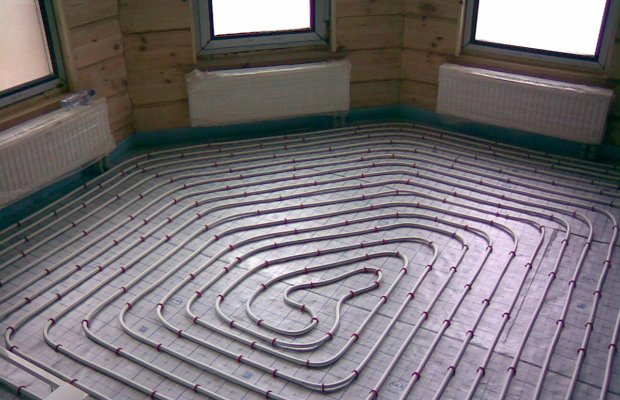

Особого внимания заслуживает популярная схема водяного отопления с обогревом пола. При самостоятельном монтаже такой системы можно значительно сэкономить. Радиаторы могут использоваться как основные источники тепла или как дополнительные.
Если система теплого пола охватывает не весь дом, а лишь отдельные участки, в каждом контуре необходимо установить термостатический клапан. Это устройство снижает температуру жидкости, возвращающейся в систему. Термостатическая головка реагирует на температуру воды: если она слишком горячая, клапан закрывается. Когда теплый пол расположен далеко от коллектора, рекомендуется использовать специальные клапаны, которые устанавливаются в настенном боксе и легко подключаются благодаря конструктивным особенностям. Также устанавливается клапан для удаления воздуха. Этот метод подходит, если площадь теплого пола не превышает 15 квадратных метров.

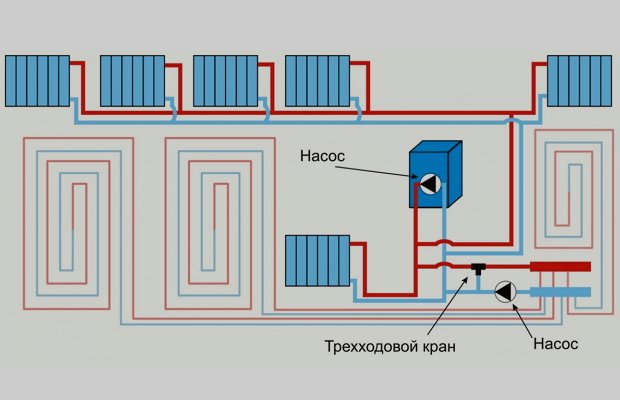

Если основным источником тепла в доме является система теплого пола, а радиаторы выполняют вспомогательную функцию, система состоит из двух отдельных узлов. Каждая подсистема должна быть оснащена насосом. Для снижения температуры теплоносителя под полом используется трехходовой смесительный клапан, который также регулирует мощность обогрева. За нагрев радиаторов отвечают установленные на них термостаты.
Монтаж и требования безопасности
В этом разделе мы рассмотрим, как самостоятельно организовать водяное отопление.
Как сделать водяное отопление частного дома своими руками — пошаговая схема
Шаг 1: Проект
Сначала выберите оптимальную схему и перенесите её на бумагу. Обратите внимание на площади помещений, расположение радиаторов, трубопроводов, их размеры и другие важные детали. Эта схема поможет точно рассчитать количество необходимых материалов. Специализированные программы значительно упростят расчеты.
Шаг 2: Комплектующие
Кратко рассмотрим, какие бывают котлы, радиаторы и трубы. Отопительные устройства классифицируются по типу топлива на газовые, электрические, работающие на твердом топливе и комбинированные. Газовые котлы наиболее популярны среди всех вариантов. Водяные котлы могут быть с насосом (для принудительной циркуляции в частных домах) или без него (с естественной циркуляцией). Оба типа можно установить самостоятельно. Особенно хорошо зарекомендовал себя двухконтурный котел, который обеспечивает отопление и горячее водоснабжение.
Радиаторы бывают стальными, чугунными, биметаллическими и алюминиевыми.
Стальные радиаторы привлекают своей ценой, но подвержены коррозии. Если планируется периодическое сливание теплоносителя, срок их службы значительно сократится. Чугунные батареи, напротив, можно считать практически вечными. Они медленно нагреваются, но долго удерживают тепло. Однако их большой вес, не самый привлекательный внешний вид и высокая цена снизили популярность. На смену чугунным радиаторам пришли алюминиевые, которые выглядят современно, быстро нагреваются и устойчивы к коррозии. Тем не менее, алюминий не выдерживает резких перепадов давления. Биметаллические радиаторы обладают хорошей теплоотдачей, но их антикоррозионные свойства аналогичны алюминиевым.
Стальные трубы утратили популярность из-за короткого срока службы. Их заменили полипропиленовые трубы, которые легко монтируются, позволяют создать «цельную» конструкцию, имеют приемлемую цену и высокую надежность. Медные трубы также обладают хорошими характеристиками, но их стоимость может быть слишком высокой для многих.
Шаг 3: Котел
Водяное отопление в частном доме работает так: теплоноситель нагревается котлом. Эта схема наиболее эффективна при отсутствии централизованного отопления. При выборе места для установки котла важно учитывать расположение газопровода или наличие электропроводки. Если вы планируете использовать твердотопливный котел, необходимо установить дымовую трубу. Для естественной циркуляции теплоносителя отопительное оборудование следует размещать так, чтобы ввод обратки находился как можно ниже. Оптимальным вариантом будет подвальное помещение.
Шаг 4: Монтаж радиаторов
Батареи обычно устанавливают под окнами или рядом с дверными проемами. Способ крепления зависит от материала и количества радиаторов. Чем больше вес радиаторов, тем надежнее должна быть их фиксация. Необходимо оставлять зазор не менее 10 см между батареями и подоконниками, а расстояние от пола должно составлять более 6 см. Установив запорную арматуру на каждый радиатор, вы сможете контролировать объем теплоносителя, а воздушный клапан предотвратит образование пробок.
Шаг 5: Разводка
Котел является основным элементом для установки трубопровода. Важно следовать заранее разработанной схеме. Если трубы видны, это означает, что используется открытая разводка. С одной стороны, это может ухудшить внешний вид, но с другой — любые утечки будут заметны, и для замены поврежденного участка не потребуется разбирать короб. Трубопровод также можно скрыть, например, замуровав в стену или сделав обшивку из гипсокартона. На данном этапе подключаются радиаторы и дополнительное оборудование, такое как насосы, фильтры, блоки безопасности, расширительные баки и другое.
Выбор теплоносителя
При выборе теплоносителя для водяного отопления частного дома необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность системы отопления, её долговечность и безопасность. Теплоноситель – это жидкость, которая передает тепло от котла к радиаторам или другим отопительным приборам. Наиболее распространёнными теплоносителями являются вода, антифриз и специальные жидкости на основе этиленгликоля или пропиленгликоля.
Первым и самым популярным вариантом является вода. Она обладает высокой теплоемкостью, доступна и недорога. Однако, несмотря на свои преимущества, вода имеет и недостатки. При низких температурах она может замерзать, что приводит к повреждению трубопроводов и радиаторов. Поэтому в регионах с холодными зимами необходимо предусмотреть защиту от замерзания, например, путем установки системы обогрева труб или использования теплоизоляции.
Антифриз, или незамерзающая жидкость, является альтернативой воде и часто используется в системах отопления, где существует риск замерзания. Антифриз имеет более низкую температуру замерзания, что делает его идеальным для холодных климатов. Однако стоит учитывать, что антифриз может быть более дорогим, чем вода, и требует особого подхода при обслуживании. Кроме того, некоторые виды антифризов могут быть токсичными, поэтому важно выбирать безопасные и сертифицированные продукты.
Специальные жидкости на основе этиленгликоля или пропиленгликоля также могут использоваться в качестве теплоносителей. Эти жидкости обладают хорошими теплофизическими свойствами и устойчивы к коррозии. Пропиленгликоль, в частности, считается более безопасным для окружающей среды и человека, что делает его предпочтительным выбором для жилых помещений. Однако такие жидкости могут быть значительно дороже, чем вода или обычный антифриз.
При выборе теплоносителя важно учитывать не только его стоимость, но и совместимость с материалами системы отопления. Например, некоторые антифризы могут негативно влиять на медные или алюминиевые компоненты, что может привести к коррозии и сокращению срока службы системы. Поэтому перед покупкой теплоносителя рекомендуется ознакомиться с рекомендациями производителей оборудования и проконсультироваться со специалистами.
Также стоит обратить внимание на температурный режим работы системы отопления. Если планируется использование низкотемпературного отопления, то выбор теплоносителя может быть более гибким. В таких системах можно использовать как воду, так и антифриз, в зависимости от климатических условий и требований к безопасности.
В заключение, выбор теплоносителя для водяного отопления частного дома – это важный этап, который требует внимательного подхода. Необходимо учитывать климатические условия, характеристики системы отопления, а также безопасность и стоимость выбранного теплоносителя. Правильный выбор поможет обеспечить эффективную и долговечную работу системы отопления, что в конечном итоге скажется на комфорте и экономии ресурсов в вашем доме.
Регулирование и автоматизация системы
Регулирование и автоматизация системы водяного отопления – это важные аспекты, которые позволяют не только повысить комфорт в доме, но и значительно сократить расходы на отопление. Правильная настройка системы обеспечивает равномерное распределение тепла, а автоматизация позволяет управлять температурным режимом без постоянного вмешательства человека.
Существует несколько способов регулирования системы водяного отопления. Один из самых распространенных – это использование термостатов. Термостаты могут быть механическими или электронными. Механические термостаты работают по принципу расширения и сжатия материала при изменении температуры, тогда как электронные термостаты используют датчики для более точного контроля температуры в помещении.
Электронные термостаты могут быть программируемыми, что позволяет задать расписание работы системы отопления. Например, вы можете установить более высокую температуру на утро, когда просыпаетесь, и понизить ее на ночь, когда все члены семьи уходят спать. Это не только удобно, но и экономит энергию.
Другим важным элементом регулирования является установка радиаторных терморегуляторов. Эти устройства позволяют регулировать поток горячей воды в каждом радиаторе индивидуально. Таким образом, вы можете настроить температуру в каждой комнате в зависимости от ее назначения и предпочтений жильцов. Например, в спальне можно установить более низкую температуру, а в гостиной – более высокую.
Автоматизация системы отопления может включать в себя использование смарт-технологий. Современные системы отопления могут быть интегрированы с умным домом, что позволяет управлять температурой через мобильное приложение или голосовые команды. Это дает возможность контролировать систему из любой точки мира, что особенно удобно для владельцев дач или загородных домов.
Также стоит обратить внимание на использование погодозависимой автоматики. Такие системы автоматически регулируют температуру в зависимости от внешних погодных условий. Например, если на улице похолодало, система увеличит подачу тепла, а в теплую погоду – снизит. Это позволяет поддерживать комфортный микроклимат в доме и минимизировать затраты на отопление.
Важно помнить, что для эффективной работы системы регулирования и автоматизации необходимо правильно спроектировать всю систему отопления. Неправильный расчет мощности котла, недостаточная теплоизоляция или неправильное расположение радиаторов могут привести к неэффективной работе системы и, как следствие, к увеличению расходов на отопление.
В заключение, регулирование и автоматизация системы водяного отопления – это ключевые моменты, которые помогут вам создать комфортные условия в вашем доме и оптимизировать расходы. Инвестирование в качественные термостаты, радиаторные терморегуляторы и системы умного дома может значительно повысить эффективность вашей системы отопления.
Обслуживание и диагностика системы отопления
Обслуживание и диагностика системы водяного отопления являются ключевыми аспектами, которые обеспечивают её эффективную и долговечную работу. Правильный уход за системой позволяет избежать серьезных поломок и продлить срок службы оборудования. Рассмотрим основные этапы и рекомендации по обслуживанию и диагностике.
Регулярная проверка компонентов системы
Первым шагом в обслуживании является регулярная проверка всех компонентов системы отопления. Это включает в себя:
- Котел: Проверьте уровень давления в системе, наличие утечек и состояние теплообменника. Регулярная чистка котла от накипи и сажи поможет поддерживать его эффективность.
- Трубы: Осмотрите трубы на наличие коррозии, трещин и других повреждений. Убедитесь, что нет утечек, которые могут привести к снижению давления в системе.
- Радиаторы: Проверьте радиаторы на наличие воздушных пробок. Для этого необходимо выполнить их прокачку, открыв вентиль на верхней части радиатора и выпустив воздух до появления воды.
- Циркуляционный насос: Убедитесь, что насос работает без посторонних шумов и вибраций. При необходимости проверьте уровень масла и состояние подшипников.
Проверка давления и температуры
Давление в системе отопления должно находиться в пределах 1-2 бар. Если давление ниже нормы, это может указывать на утечку. Температура теплоносителя также должна контролироваться, так как слишком высокая температура может привести к перегреву и повреждению системы.
Очистка системы
Регулярная очистка системы отопления от накипи и грязи является важной частью обслуживания. Для этого можно использовать специальные химические средства, которые помогут удалить отложения и улучшить циркуляцию теплоносителя. Очистка должна проводиться не реже одного раза в два года.
Профилактика и замена компонентов
Некоторые компоненты системы отопления имеют ограниченный срок службы и требуют замены. Например, термостаты, насосы и клапаны могут выйти из строя, что приведет к снижению эффективности системы. Рекомендуется вести учет состояния всех элементов и заменять их по мере необходимости.
Диагностика неисправностей
При возникновении проблем в системе отопления важно быстро провести диагностику. Основные признаки неисправностей включают:
- Неравномерный прогрев помещений;
- Шумы в системе (гудение, стуки);
- Пониженное давление в системе;
- Появление пятен влаги на стенах или полах.
Для диагностики можно использовать манометры, термометры и специальные приборы для проверки герметичности системы. В случае серьезных неисправностей лучше обратиться к специалистам.
Заключение
Обслуживание и диагностика системы водяного отопления – это неотъемлемая часть ее эксплуатации. Регулярные проверки, очистка и замена изношенных компонентов помогут избежать серьезных поломок и обеспечат комфортные условия в вашем доме. Не забывайте о профилактических мерах, и ваша система будет служить вам долго и надежно.
