Заглушка фланцевая – это незаменимый элемент в системах трубопроводов, обеспечивающий надежное перекрытие отверстий и предотвращение утечек содержимого. В данной статье мы подробно рассмотрим, как правильно установить фланцевую заглушку, чтобы она эффективно удерживала напор и давление внутри трубы. Мы также поделимся видеоинструкцией, которая наглядно продемонстрирует процесс крепления, что поможет избежать распространенных ошибок и обеспечит долговечность соединения. Эта информация будет полезна как профессиональным сантехникам, так и тем, кто занимается самостоятельным ремонтом и монтажом трубопроводов.

Заглушка и фланец – расшифруем понятия

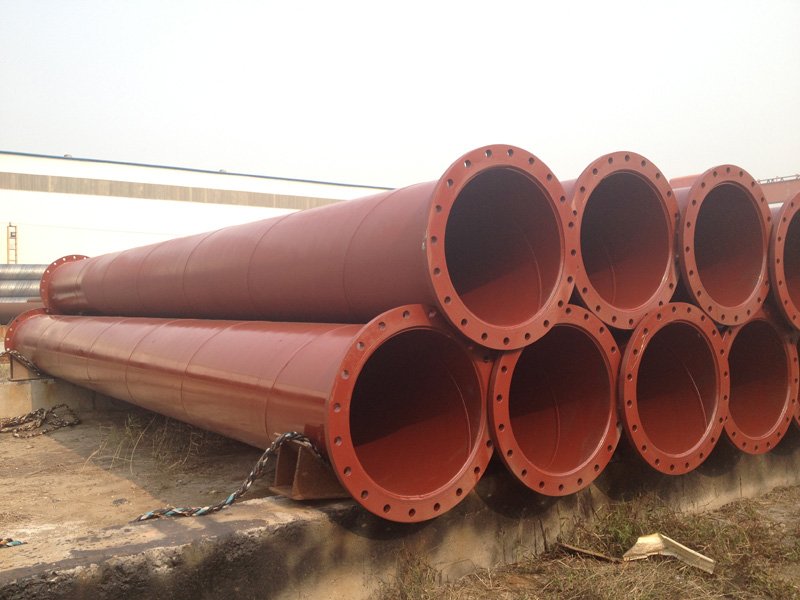

Фланец — это диск в форме плоского кольца с отверстиями для шпилек или болтов. Он обеспечивает герметичное и прочное соединение труб и трубопроводной арматуры, а также соединяет трубы с различными устройствами, машинами и резервуарами. Фланцы также используются для соединения вращающихся валов и других деталей (фланцевое соединение). Эти элементы применяются в комплекте и различаются по расположению в трубе (воротниковые — на концах, плоские — в середине), форме уплотнительной поверхности и способу крепления. Фланцы могут быть частью трубы, вала, корпуса, фитинга и других компонентов. Их крепят к концам деталей с помощью сварки или винтового соединения.

Заглушка — это устройство для закрытия отверстий на концах трубопровода и остановки потока содержимого (газа, воды, нефти и т.д.). Она используется на краевых участках магистральных трубопроводов и для изоляции отдельных секций по мере необходимости. Заглушка из углеродистой низколегированной стали является надежным запорным элементом.

Кроме того, заглушки применяются для создания емкостей, работающих под давлением, таких как котлы, аппараты и сосуды. Их можно встретить на предприятиях энергетической, газовой, нефтяной и химической отраслей. В зависимости от способа крепления выделяют несколько типов заглушек: гладкие приварные, фланцевые, межфланцевые, поворотные, сферические, эллиптические и другие. Стальная фланцевая заглушка (по ГОСТ 12836-67) выдерживает температуры содержимого в трубе от -70 °С до +600 °С и обладает высокой стойкостью к агрессивной среде.

Заглушки фланцевые

Заглушка фланцевая – конструкция и применение

Фланцевые заглушки предназначены для герметизации трубопроводов, временной остановки подачи рабочей среды и поддержания высоких температур. Если ваша система спроектирована с учетом наличия «тупиков», для таких участков трубопровода необходимы надежные металлические запоры. Этот элемент обеспечивает безопасность коммуникаций.

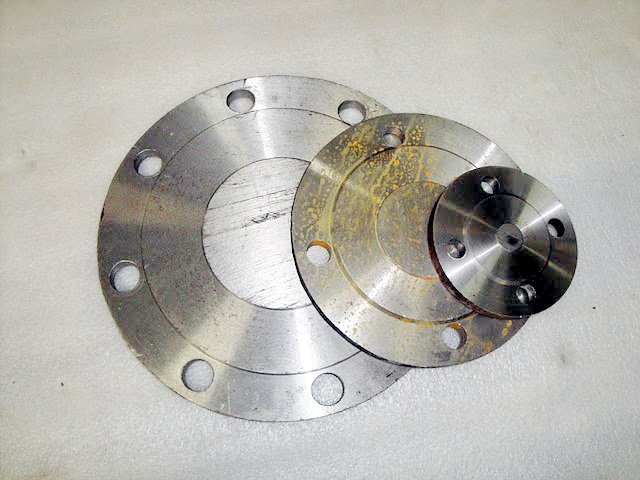

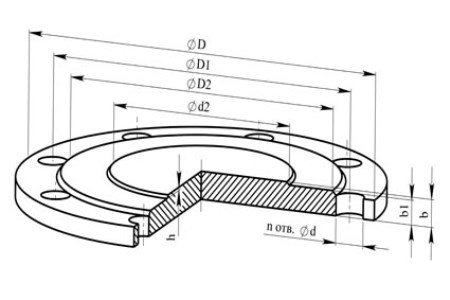

По конструкции заглушка представляет собой диск без центрального отверстия с кольцевой опорной уплотнительной поверхностью. Для крепления с помощью болтов предусмотрены радиально расположенные проемы. Фланцевые заглушки должны соответствовать сопрягаемым деталям по материалу, рабочему давлению и геометрическим параметрам. Они применяются в нефтяной, химической, газовой и смежных отраслях, а также в водопроводах и газо- и нефтепроводах местного и магистрального назначения.

Эта деталь устанавливается в конце трубопровода и может использоваться для перегородки отдельных участков. Фланцевая заглушка обладает высокой прочностью, так как температура внутри трубы может достигать значительных значений, а рабочая среда находится под давлением. Это требует достаточной толщины заглушки. Прочность детали определяется материалом, из которого она изготовлена. Стальной круг создается из металла, прошедшего необходимую подготовку.

Температура, при которой производится стальная заглушка, напрямую влияет на ее устойчивость к высокому давлению и стоимость. Эта запорная арматура и фланец имеют схожие характеристики, однако заглушка отличается сплошной плоскостью без центрального отверстия. Форма заглушек может быть выпуклой, плоской или коробкообразной.

Важно отметить, что если фланцевая заглушка изготовлена из некачественного металла, в ее структуре могут возникнуть трещины, что приведет к потере герметичности. Поэтому не стоит стремиться к приобретению дешевой продукции без соответствующих опознавательных знаков и сертификатов.

Заглушки поворотные

Интересные факты

Вот несколько интересных фактов о заглушках фланцевых и их использовании для перекрытия отверстий:

1. Разнообразие материалов: Заглушки фланцевые могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь, чугун, пластик и даже композитные материалы. Это позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации, таких как температура, давление и химическая среда.

2. Стандарты и размеры: Заглушки фланцевые производятся в соответствии с международными стандартами (например, ANSI, DIN, ГОСТ), что обеспечивает их совместимость с различными трубопроводными системами. Это позволяет легко заменять или устанавливать заглушки в уже существующих системах без необходимости в доработках.

3. Применение в различных отраслях: Заглушки фланцевые широко используются в различных отраслях, включая нефтегазовую, химическую, водоснабжение и отопление. Они не только обеспечивают герметичное перекрытие трубопроводов, но и могут использоваться для временного закрытия отверстий во время ремонта или обслуживания оборудования.

Как изготавливаются фланцевые заглушки?

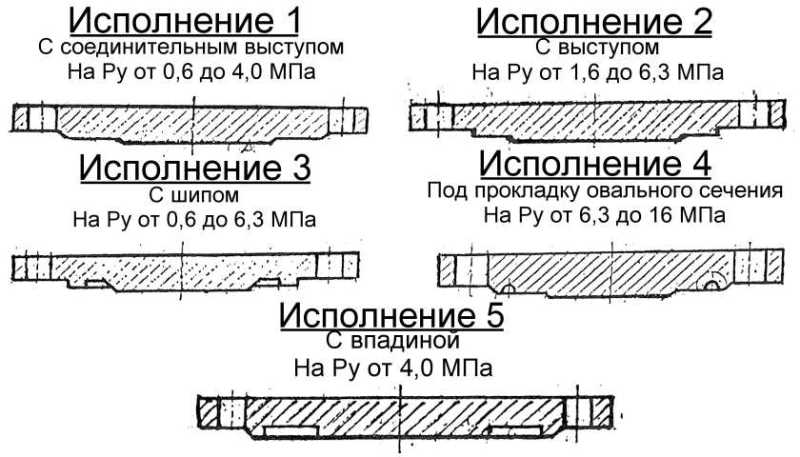

Фланцевые заглушки производятся в пяти вариантах: с овальным сечением для прокладки, с выступом, с шипом, с соединительным выступом и с впадиной. Их технические параметры обычно следующие: условное давление — от 0,5 до 16 МПа, температурный диапазон — от -70 °С до +600 °С, а диаметр — от 32 до 1200 мм. Рассмотрим методы их производства.

Метод горячей штамповки высокоэффективен, обеспечивает простоту производства и хорошие темпы выпуска. Однако его применение ограничено высокой себестоимостью. При газовой или плазменной резке фланцевые заглушки изготавливаются из сортового металлопроката. Преимущества этого метода — отсутствие дефектов, таких как дыры или трещины, и улучшенные механические свойства, что обеспечивает хорошую свариваемость при монтаже. Недостатком является высокая стоимость и значительные потери металла.

Существует также метод центробежного электрошлакового литья. Он подразумевает создание заготовки заглушки в центробежной машине с использованием одноименных сил. Изготовленные детали свободны от дефектов, характерных для литейного производства, таких как неоднородность металла и пустоты. Качество заготовок остается высоким, а по некоторым параметрам, таким как ударная вязкость и пластичность, они превосходят кованые изделия. Кроме того, заглушки, произведенные методом центробежного электрошлакового литья, имеют относительно низкую стоимость.

https://youtube.com/watch?v=uv7P1Byfk0g

Особенности эксплуатации фланцевой заглушки

Фланцевые заглушки играют ключевую роль в трубопроводных системах. Цены на российские изделия находятся на среднем уровне, а их качество соответствует всем необходимым стандартам. В то же время, качество фланцевых заглушек из Китая часто вызывает сомнения. Наши изделия могут быть изготовлены в соответствии с такими стандартами, как ОСТ 26-11-07-85, ОСТ 34-10-428-90 и АТК 24.200.02-90. Для их производства используются стали различных марок, включая 20, 08Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ и 09Г2С. Также доступны чугунные фланцевые заглушки, которые обеспечивают однородность материалов в трубопроводах.

Почему стоит выбирать фланцевые заглушки? Во-первых, они обеспечивают полное перекрытие трубопроводной системы. Во-вторых, их срок службы может составлять многие годы благодаря отсутствию движущихся элементов. В-третьих, процесс их изготовления не занимает много времени. В-четвертых, себестоимость их производства ниже, чем у традиционных задвижек. Кроме того, поворотная фланцевая заглушка-кольцо значительно легче трубопроводной задвижки. Однако есть и недостатки. Например, процесс перекрытия трубопроводной системы может занять значительное время, так как необходимо слить рабочую среду из нужной зоны. Также невозможно перекрыть отдельный участок трубопровода.

Набор Ultra Clean

Выбор материалов для фланцевых заглушек

При выборе материалов для фланцевых заглушек необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность и долговечность изделия. Основными аспектами являются условия эксплуатации, тип среды, в которой будет использоваться заглушка, а также требования к прочности и устойчивости к коррозии.

Первым шагом в выборе материала является определение среды, в которой будет работать заглушка. Например, если заглушка будет использоваться в системах, где присутствуют агрессивные химические вещества, то предпочтение следует отдать материалам, обладающим высокой коррозионной стойкостью. В таких случаях часто используются нержавеющие стали, такие как AISI 304 или AISI 316, которые обеспечивают надежную защиту от коррозии.

Для менее агрессивных сред, таких как вода или воздух, можно рассмотреть использование углеродной стали. Однако в этом случае необходимо предусмотреть защитное покрытие, чтобы предотвратить коррозию. Например, можно использовать горячее оцинкование или специальные антикоррозионные краски.

Еще одним важным аспектом является температура и давление, при которых будет работать заглушка. Для высоких температур и давлений лучше выбирать материалы с высокой прочностью, такие как легированные стали или специальные сплавы. Например, для систем с паром или горячей водой часто применяются фланцевые заглушки из стали 16Mo3, которая обладает хорошими механическими свойствами при высоких температурах.

Также стоит учитывать возможность термической деформации материалов. В условиях резких температурных колебаний предпочтение следует отдавать материалам, которые имеют низкий коэффициент теплового расширения. Это поможет избежать проблем с герметичностью соединения в процессе эксплуатации.

Не менее важным является и выбор материала в зависимости от механических нагрузок. Для систем, где возможны вибрации или ударные нагрузки, лучше использовать более прочные и устойчивые к механическим повреждениям материалы. В таких случаях можно рассмотреть использование фланцевых заглушек из высокопрочных сталей или композитных материалов.

Кроме того, стоит обратить внимание на стандарты и сертификаты, которые должны соответствовать выбранным материалам. Это гарантирует, что заглушки будут соответствовать необходимым требованиям безопасности и качества. Например, для промышленных систем часто требуется соответствие стандартам ISO или ASME.

В заключение, выбор материала для фланцевых заглушек – это комплексный процесс, который требует учета множества факторов, включая химическую стойкость, механические свойства, температурные условия и стандарты качества. Правильный выбор материала обеспечит надежность и долговечность работы заглушки в системе, что в свою очередь снизит риски аварийных ситуаций и затрат на обслуживание.

Монтаж и демонтаж фланцевых заглушек

это важные процессы, которые требуют внимательного подхода и соблюдения определенных правил. Фланцевая заглушка используется для надежного перекрытия отверстий в трубопроводах и других системах, где необходимо предотвратить утечку жидкости или газа. Правильный монтаж и демонтаж заглушки обеспечивают долговечность и безопасность всей системы.

Подготовка к монтажу

Перед началом монтажа фланцевой заглушки необходимо провести подготовительные работы. В первую очередь, следует убедиться в том, что все поверхности фланцев чистые и свободные от загрязнений, ржавчины и других повреждений. Для этого рекомендуется использовать специальные чистящие средства и инструменты. Также важно проверить состояние прокладок, которые будут использоваться вместе с заглушкой. Если прокладки изношены или повреждены, их необходимо заменить.

Процесс монтажа

Монтаж фланцевой заглушки начинается с установки заглушки на фланец трубопровода. Заглушка должна быть правильно выровнена и плотно прижата к фланцу. После этого следует установить болты, которые будут крепить заглушку к фланцу. Важно использовать болты, соответствующие стандартам и материалам, из которых изготовлены фланцы и заглушка.

При затягивании болтов необходимо соблюдать последовательность и равномерное усилие. Рекомендуется использовать динамометрический ключ для достижения необходимого момента затяжки. Это поможет избежать перекоса и повреждения фланцев, что может привести к утечкам в будущем.

Демонтаж заглушки

Демонтаж фланцевой заглушки также требует внимательности. Прежде всего, необходимо отключить систему и убедиться, что в трубопроводе нет давления. После этого следует ослабить болты, начиная с тех, которые находятся напротив друг друга, чтобы избежать перекоса. После полного ослабления болтов заглушка может быть аккуратно снята с фланца.

Важно помнить, что при демонтаже заглушки могут остаться остатки прокладок на фланце. Их необходимо удалить, чтобы обеспечить надежное соединение при установке новой заглушки или фланца. Для этого можно использовать специальные инструменты, такие как скребки или шпатели.

Заключение

Правильный монтаж и демонтаж фланцевых заглушек – это ключевые этапы, которые обеспечивают надежность и безопасность трубопроводных систем. Соблюдение всех рекомендаций и использование качественных материалов помогут избежать проблем в будущем и продлить срок службы всей системы.

Проблемы и решения при использовании фланцевых заглушек

Фланцевые заглушки представляют собой важный элемент в системах трубопроводов, обеспечивая надежное перекрытие отверстий и предотвращая утечки. Однако, несмотря на их эффективность, при использовании фланцевых заглушек могут возникать различные проблемы, требующие внимания и решения.

Одной из основных проблем является неправильный выбор материала заглушки. Фланцевые заглушки изготавливаются из различных материалов, таких как сталь, нержавеющая сталь, чугун и пластик. Выбор неправильного материала может привести к коррозии, особенно в условиях агрессивной среды. Например, в химических производствах использование обычной стали может привести к быстрому разрушению заглушки. Решение этой проблемы заключается в тщательном анализе условий эксплуатации и выборе материала, который будет устойчив к воздействию химических веществ и температурных колебаний.

Еще одной распространенной проблемой является неправильная установка заглушки. Неправильное выравнивание фланцев или недостаточное затягивание болтов может привести к утечкам. Для предотвращения этой проблемы необходимо следовать рекомендациям производителя по установке, а также использовать подходящие инструменты для затяжки. Важно также проверить состояние прокладок, так как их износ может стать причиной утечек.

Кроме того, стоит учитывать, что фланцевые заглушки могут подвергаться воздействию вибраций и механических нагрузок, что также может привести к их повреждению. В таких случаях рекомендуется использовать дополнительные крепежные элементы или специальные уплотнители, которые помогут снизить риск повреждений.

Не менее важным аспектом является регулярное техническое обслуживание и осмотр фланцевых заглушек. Со временем могут возникать коррозия, трещины или другие повреждения, которые могут привести к серьезным последствиям. Регулярные проверки помогут выявить проблемы на ранней стадии и предотвратить аварийные ситуации.

В заключение, использование фланцевых заглушек требует внимательного подхода к выбору материалов, правильной установке и регулярному обслуживанию. Устранение возможных проблем на этапе проектирования и эксплуатации позволит обеспечить надежность и долговечность трубопроводных систем.
