Анкер – это один из ключевых элементов крепежа, который играет важную роль в строительстве и ремонте. В то время как ГОСТ предоставляет лишь формальные характеристики и технические параметры анкеров, опыт мастеров и практические наблюдения позволяют глубже понять их особенности, применение и нюансы выбора. В этой статье мы рассмотрим, как правильно использовать анкеры, какие виды существуют и какие ошибки стоит избегать, а также предложим видео-материалы, которые наглядно продемонстрируют процесс установки и эксплуатации анкеров. Эта информация будет полезна как профессиональным строителям, так и любителям, стремящимся повысить качество своих работ.

Анкер – ГОСТ и определение изделия

Гвозди, шурупы, гайки… Эти предметы сопровождают нас в повседневной жизни: будь то повешение картины или сборка мебели. Но что выбрать для установки кухонных шкафов на стену или монтажа бойлера в ванной? В таких случаях на помощь приходят анкеры для бетона, которые часто называют дюбелями.

Анкер (от немецкого слова «якорь») — это специализированное крепежное изделие, используемое в строительстве и ремонте для надежной фиксации предметов в прочных материалах, а также для одновременного монтажа нескольких элементов. Это компактное устройство служит надежной опорой, способной выдерживать нагрузки благодаря физическим законам, учтенным инженерами при его разработке.

Анкеры изготавливаются из металлических сплавов, в состав которых входят нержавеющая сталь, латунь и алюминий. Их конструкция состоит из двух частей: нераспорной, которая не участвует в креплении, и распорной, выполняющей эту функцию. Специальная манжета (гайка) предотвращает провал анкера в отверстие или монтируемый элемент. Принцип удержания анкера основан на трех основных механизмах:

• трение — нагрузка на крепеж передается через трение между устанавливаемым элементом и материалом основания;
• упор — нагрузка на монтажный элемент компенсируется силой сопротивления самого материала;
• склеивание — нагрузка на крепеж компенсируется касательным напряжением в месте соединения анкера и основания.

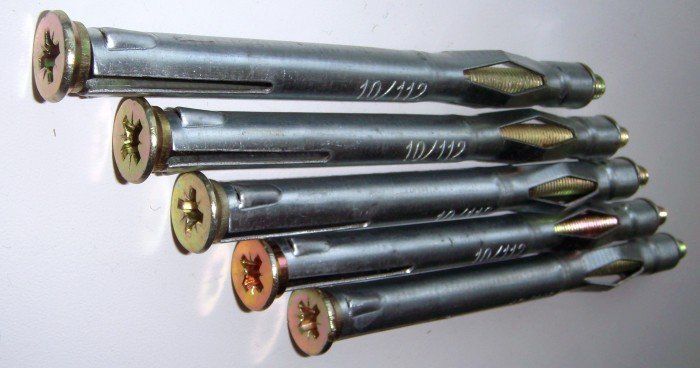

Фото анкеров, gerritse.nl На фото — анкеры, gerritse.nl Фото крепления анкера, gerritse.nl Фото размеров анкеров, gerritse.nl Фото анкера-шурупа, gerritse.nl

что такое анкер.

Когда для анкера размеры не важны?

Наиболее популярные типы крепежных устройств включают химические, клиновые, забивные, стержневые и анкер-крюки. Эти устройства различаются по методам установки и характеристикам. Начнем с химических анкеров, которые становятся все более востребованными благодаря своей прочности. Они полезны при строительстве балконов, мостов и рекламных конструкций.

Химический анкер представляет собой картридж с клеящей смесью, который проникает в крепежный элемент, где клей застывает. В результате химический фиксатор и установленное изделие образуют единое целое. Установка такого крепежа осуществляется с помощью специального пистолета, который выдавливает клеящий состав в заранее подготовленное и очищенное отверстие. Затем в него вставляется металлическая деталь. Время застывания клеящих составов варьируется от нескольких часов до суток.

Преимущества химических анкеров:

• длительный срок службы (до 50 лет);
• возможность крепления во влажных условиях (например, часть моста, погружающаяся в воду);
• прочность фиксации превосходит металлические крепежи;
• подходят для монтажа крайних конструкций без риска распирания;
• обеспечивают герметичность;
• могут использоваться не только для кирпича, но и для газобетонных блоков, пеноблоков и других пористых материалов.

Анкерный болт. Установка, принцип работы.

Интересные факты

Вот несколько интересных фактов, связанных с темой «Анкер: ГОСТ или опыт – кто расскажет больше?»:

1. Историческая эволюция анкеров: Анкеры, как элементы крепежа, имеют долгую историю, начиная с древних времен, когда использовались простые деревянные конструкции. Современные анкеры, соответствующие ГОСТам, разрабатывались с учетом новых материалов и технологий, что значительно повысило их надежность и долговечность.

2. Разнообразие типов анкеров: Существует множество типов анкеров, каждый из которых предназначен для конкретных условий эксплуатации. Например, химические анкеры используются в условиях высокой нагрузки и влажности, в то время как механические анкеры подходят для легких конструкций. ГОСТы помогают стандартизировать эти изделия, но опыт специалистов может подсказать, какой именно тип лучше выбрать в конкретной ситуации.

3. Тестирование и сертификация: В России анкеры, соответствующие ГОСТам, проходят строгие испытания на прочность и надежность. Однако опыт показывает, что не всегда сертифицированные изделия ведут себя так, как ожидается в реальных условиях. Поэтому многие профессионалы в строительстве предпочитают полагаться на собственный опыт и рекомендации коллег, что иногда приводит к выбору менее известных, но более эффективных решений.

Анкера для кирпича и более плотных материалов

Клиновой крепеж предназначен для установки тяжелых конструкций на основаниях из материалов с высокой плотностью. Он состоит из резьбовой шпильки с одной стороны, конусообразного элемента с другой и гайки. Процесс монтажа этого крепежа прост. Сначала в основании сверлится отверстие, соответствующее резьбе фиксирующего элемента, затем удаляется строительная пыль. После этого клиновой анкер забивается в отверстие с помощью молотка, и гайка затягивается. Когда гайка достигнет максимального усилия, её нужно немного открутить. На шпильку устанавливается монтируемый элемент, и гайка снова затягивается.

Длина клиновых анкеров варьируется от 40 до 300 мм, а диаметр гильзы — от 6 до 20 мм. Основные типы включают электрооцинкованные, нержавеющие, кислотоупорные и крепежи горячей оцинковки. Существуют также специальные виды клиновых элементов для установки окон и дверей. Клиновые анкеры часто применяются в качестве потолочных анкерных креплений. Их особенности и преимущества заключаются в том, что они нецелесообразны для использования на основаниях с низкой плотностью и лучше всего подходят для монтажа тяжелых металлических конструкций, таких как перила и балки.

При выборе клинового крепежа важно учитывать допустимую нагрузку и прочность материалов, к которым он будет прикреплен.

Анкер для пустотелых материалов BEEFIX

Анкер-шуруп и другие специфические крепежи

Забивной анкер используется для крепления тяжелых и умеренно тяжелых конструкций. Установку может выполнить даже человек без специальной подготовки. Для этого нужно просверлить отверстие в основании (в соответствии с размером анкера), очистить его от пыли, затем с помощью молотка забить анкер и зафиксировать его. Завершающим этапом является ввинчивание болта с крепящей деталью. При установке забивного анкера важно учитывать рекомендуемые нагрузки на крепеж, которые можно найти в паспорте или в ГОСТе. Диаметр забивного анкера варьируется от 6 до 20 мм в зависимости от веса крепимого изделия. Правильный выбор количества креплений помогает распределить нагрузку на основание.

Стержневой анкер может иметь значительную длину и использоваться для соединения нескольких элементов одновременно, что особенно актуально в строительстве для крепления облицовочных материалов. Он устанавливается в подготовленное отверстие, после чего с одного конца закручивается гайка. Одним из преимуществ данного типа крепежа является возможность установки под углом. В некоторых строительных ситуациях также интересен анкер-шуруп, который не требует дюбеля для фиксации в материале, так как обладает качественной резьбой, предотвращающей его выскакивание из основания.

Анкерный болт или крюк состоит из болта с крючковым окончанием, ограничительной гайки, распорного конуса и гильзы с лепестками на конце. Этот вид крепежа предназначен для съемных конструкций, которые подвешиваются на крюк, или для конструкций, которые крепятся к нему с помощью цепей, канатов и тросов. Анкер-крюк устанавливается в бетон, полнотелый кирпич и строительный камень. Защитно-декоративное покрытие, нанесенное на крепеж, защищает его от негативных воздействий окружающей среды. Размеры анкеров могут варьироваться от 8х40 мм до 12х130 мм.

HECO MultiMonti.flv

Особенности анкера по бетону и других вариантов

Хотя этот крепеж отличается высокой прочностью, на его надежность могут влиять различные факторы. Прежде всего, коррозия металла может негативно сказаться на материале анкера, особенно при длительном использовании. Во-вторых, крепеж может вырваться, если на него будет направлена большая нагрузка вдоль оси, а не перпендикулярно. В таких случаях анкер может вырваться вместе с разрушением основания.

Кроме того, недопустимо, чтобы фиксатор значительно выступал над поверхностью, так как это может привести к его изгибу или поломке, что вызовет неправильное распределение нагрузки на крепежный элемент. Важно помнить, что если на поверхности, где планируется монтаж, имеются деформации или трещины, даже самый надежный анкер не сможет обеспечить хорошую фиксацию. Также стоит задуматься, действительно ли анкер необходим в данном месте, ведь извлечь этот небольшой элемент может оказаться сложнее, чем его установить. Часто его приходится вырывать вместе с куском материала, в который он был вбит.

Вот несколько советов о том, как извлечь анкер в случае ошибки. Можно попробовать открутить гайку, затем пробить его глубже, чтобы ослабить распирание, или попытаться извлечь с помощью плоскогубцев. Второй метод включает забивание шпильки в обойму на максимальную глубину, после чего следует выбить бетон вокруг на 1 см и затем вытащить анкер плоскогубцами. Если металл анкера слабый, можно попробовать его высверлить. В любом случае, после удаления элемента участок стены или потолка, скорее всего, потребуется заштукатурить.

Крепление арматуры в бетоне с Fischer FIS EM & FIS V

Сравнение различных стандартов анкеров

Анкеры являются важным элементом в строительстве и ремонте, обеспечивая надежное крепление различных конструкций. Вопрос о том, какие стандарты следует использовать при выборе анкеров, часто вызывает споры среди специалистов. На сегодняшний день существует множество стандартов, включая ГОСТ, а также рекомендации, основанные на практическом опыте. Рассмотрим подробнее, что именно предлагает каждый из этих подходов.

ГОСТ (Государственный стандарт) представляет собой набор обязательных требований и норм, которые должны соблюдаться при производстве и использовании анкеров. Эти стандарты разрабатываются с учетом множества факторов, включая безопасность, долговечность и эффективность. Например, ГОСТы определяют характеристики материалов, размеры анкеров, методы испытаний и условия эксплуатации. Это позволяет обеспечить единообразие и высокое качество продукции на рынке.

С другой стороны, опыт практиков, таких как строители и инженеры, также играет важную роль в выборе анкеров. Часто на практике возникают ситуации, которые не охватываются стандартами. Например, в условиях специфических климатических или геологических факторов может потребоваться использование анкеров, которые не соответствуют общепринятым стандартам, но показывают высокую эффективность в конкретных условиях. Опытные специалисты могут рекомендовать определенные марки анкеров, которые зарекомендовали себя в аналогичных проектах.

Сравнивая ГОСТ и практический опыт, можно выделить несколько ключевых аспектов. Во-первых, ГОСТы обеспечивают надежность и безопасность, так как они основаны на научных исследованиях и испытаниях. Во-вторых, стандарты помогают избежать ошибок при выборе анкеров, особенно для менее опытных специалистов. Однако, в условиях нестандартных задач, опыт практиков может оказаться более ценным, так как он учитывает реальные условия эксплуатации и может предложить нестандартные решения.

Таким образом, выбор между ГОСТом и практическим опытом не является однозначным. В идеале, следует использовать оба подхода: опираться на стандарты при выборе анкеров, но также учитывать рекомендации и опыт тех, кто непосредственно работает с этими материалами. Это позволит достичь оптимального результата и обеспечить надежность конструкций.

Практические советы по выбору анкеров в зависимости от условий эксплуатации

Выбор анкеров для крепления конструкций и элементов в различных условиях эксплуатации требует внимательного подхода. Основными факторами, которые следует учитывать, являются тип материала, в который будет производиться крепление, нагрузки, действующие на анкер, а также условия окружающей среды. Ниже представлены практические советы, которые помогут сделать правильный выбор анкеров.

1. Определите тип основания. В зависимости от того, будет ли анкер установлен в бетон, кирпич, газобетон или дерево, необходимо выбирать соответствующий тип анкера. Например, для бетона подойдут химические и механические анкеры, тогда как для кирпичной кладки лучше использовать анкеры с расширяющимся элементом.

2. Учитывайте нагрузки. При выборе анкера важно знать, какие нагрузки он должен выдерживать: статические или динамические. Для статических нагрузок подойдут стандартные механические анкеры, тогда как для динамических, например, в случае крепления конструкций, подверженных вибрациям, лучше использовать анкеры с дополнительными элементами фиксации.

3. Оцените условия эксплуатации. Если анкер будет использоваться в условиях повышенной влажности, коррозионной среды или под воздействием химических веществ, необходимо выбирать анкеры из нержавеющей стали или с защитным покрытием. Для наружных работ также стоит обратить внимание на антикоррозийные свойства материала анкера.

4. Изучите рекомендации производителей. Каждый производитель анкеров предоставляет технические характеристики и рекомендации по их применению. Ознакомление с этими данными поможет избежать ошибок при выборе и обеспечит надежность крепления.

5. Обратите внимание на монтаж. Правильный монтаж анкеров также играет важную роль в их эффективности. Следует внимательно следовать инструкциям по установке, учитывать глубину и диаметр сверления, а также использовать соответствующие инструменты. Неправильный монтаж может привести к снижению прочности крепления.

6. Протестируйте выбор. Если есть возможность, рекомендуется провести тестирование выбранного анкера в реальных условиях эксплуатации. Это поможет убедиться в его надежности и соответствии заявленным характеристикам.

Следуя этим рекомендациям, можно существенно повысить надежность и долговечность креплений, что в конечном итоге обеспечит безопасность и стабильность конструкций.

Ошибки при установке анкеров и их последствия

Установка анкеров – это процесс, требующий высокой точности и соблюдения всех норм и стандартов. Ошибки на этом этапе могут привести к серьезным последствиям, как для конструкции в целом, так и для безопасности людей. Рассмотрим основные ошибки, которые могут возникнуть при установке анкеров, и их потенциальные последствия.

Первая и наиболее распространенная ошибка – это неправильный выбор типа анкера для конкретного материала основания. Например, использование анкеров, предназначенных для бетона, в кирпичных или газобетонных стенах может привести к недостаточной прочности соединения. В результате, конструкция может не выдержать нагрузки, что приведет к ее разрушению.

Второй важный аспект – это неправильная глубина и угол установки анкеров. Если анкер установлен слишком мелко или под неправильным углом, это может значительно снизить его несущую способность. В таких случаях даже небольшие нагрузки могут вызвать смещение или вырыв анкера, что также может привести к аварийным ситуациям.

Третья ошибка связана с недостаточной подготовкой основания. Перед установкой анкеров необходимо очистить поверхность от пыли, грязи и других загрязнений. Наличие посторонних веществ может снизить адгезию и, как следствие, прочность соединения. Если основание не подготовлено должным образом, это может привести к тому, что анкер не будет надежно фиксироваться, что в дальнейшем может вызвать его разрушение.

Четвертая ошибка – это игнорирование рекомендаций производителя по установке и эксплуатации анкеров. Каждый тип анкера имеет свои особенности, и несоблюдение инструкций может привести к неправильной установке. Например, использование неподходящего инструмента или неправильная последовательность действий могут существенно повлиять на конечный результат.

Кроме того, стоит отметить, что недостаточная проверка состояния анкеров после установки также может стать причиной проблем. Регулярный контроль и обслуживание анкеров необходимы для обеспечения их надежности и долговечности. Игнорирование этого аспекта может привести к тому, что со временем анкер потеряет свои свойства, что в конечном итоге может вызвать аварийные ситуации.

В заключение, ошибки при установке анкеров могут иметь серьезные последствия, включая разрушение конструкций и угрозу безопасности. Поэтому важно не только следовать ГОСТам и рекомендациям, но и опираться на опыт специалистов, которые могут поделиться практическими советами и рекомендациями по установке анкеров в различных условиях.
