Электродержатель – это незаменимый инструмент для сварщиков, который обеспечивает надежное крепление электрода и удобство в работе. В данной статье мы расскажем, зачем нужен электродержатель, и предложим пошаговую инструкцию по его изготовлению своими руками с использованием подручных материалов. Вы сможете не только сэкономить средства, но и создать инструмент, который будет идеально соответствовать вашим потребностям. Просмотрев наши видео-уроки, вы легко освоите процесс и получите полезные навыки, которые пригодятся в дальнейшем.

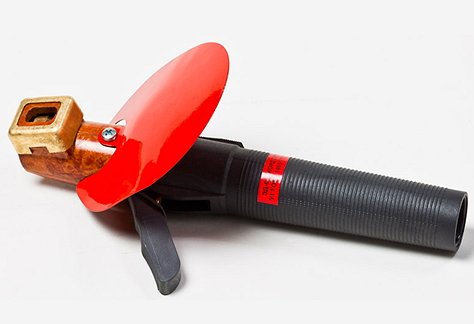

Вилочный и винтовый электрододержатель: разновидности

Электрододержатели играют ключевую роль в сварке, обеспечивая надежное удержание электрода и доступ к напряжению для выполнения различных операций. Этот инструмент должен соответствовать важным критериям, включая возможность быстрой замены электродов без задержек. То же касается и удаления огарков, для чего желательно минимальное длина держателя.

Важно, чтобы оборудование надежно фиксировалось в процессе сварки в любых положениях: как под нужным углом, так и перпендикулярно. Он должен выдерживать значительные нагрузки, быть легким в сборке, прочным и удобным в использовании. Все модели электрододержателей предназначены для работы с номинальным током до 500 А, а их вес варьируется от 300 до 750 граммов. Рукоятка должна быть изолирована специальными термо- и электроизоляционными материалами для обеспечения безопасности.

Существует множество типов электрододержателей. Наиболее распространенным является винтовой электрододержатель, который отличается простотой конструкции и высоким качеством. Также имеются и другие виды: пассатижные, вилочные и рычажные устройства, которые различаются по назначению и функциональным возможностям. Например, пассатижные инструменты применяются для сварки и наплавления швов при токе не более 500 А, где зажим осуществляется между рычагом и губкой, проводящей электричество.

Пользоваться таким инструментом довольно просто: удаление огарка осуществляется легким нажатием на рычаг. К сожалению, стоимость этих инструментов и их ремонт может быть высокой, поэтому многие умельцы пытаются изготовить запасные инструменты самостоятельно. Однако вне зависимости от выбранного типа, электрододержатель должен быть безопасным в эксплуатации и удобным в управлении. Конструкция инструмента должна соответствовать следующим требованиям:

• Надежное крепление электродов;
• Возможность быстрой замены электродов;
• Небольшой вес;
• Способность работать в труднодоступных местах и в любых условиях;
• Полная изоляция всего устройства.

Держак своими руками. Держатель сварки из пружины и арматуры #сделайсам #ремонт #стройка #сварка

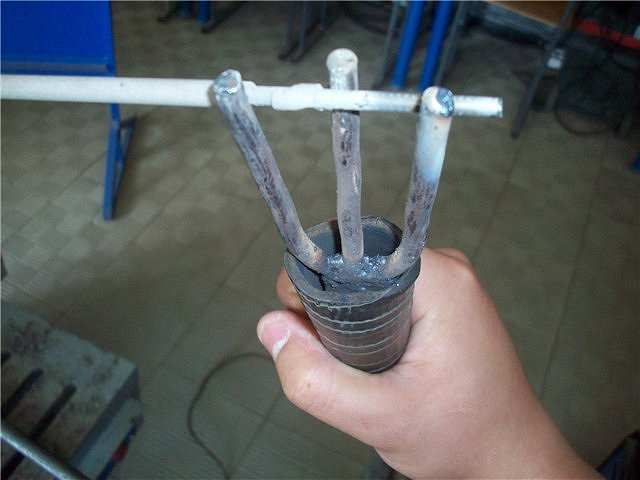

Как сделать электродержатель своими руками?

Существует несколько вариантов изготовления электродержателей, и выбор зависит от ваших требований и возможностей. Создание этого инструмента займет всего несколько часов, что позволит существенно сэкономить.

Инструкция по изготовлению:

1. Для первого электродержателя потребуется отрезок медной или металлической трубы длиной 25 см. С одной стороны к трубе привариваем металлическую пластину размером 3х2,5 см, желательно в форме полукольца диаметром 5-6 см с загнутым краем. С противоположного конца труба должна быть сплющена, и в ней необходимо просверлить отверстие с помощью дрели. Через это отверстие крепим наконечник сварочного кабеля с помощью болта М8. Сверху устанавливаем часть дюритового шланга.

2. Второй электродержатель изготавливается из трубы длиной около 30 см. С обеих сторон, на расстоянии примерно 3 см от конца, с помощью ножовки создаем выемку глубиной не более 1,5 см. Чтобы обеспечить прижатие электродов к держателю, над выемкой привариваем небольшую металлическую проволоку диаметром около 0,6 см. На другой стороне сверлим отверстие диаметром примерно 0,8 см. Используя винт М8 и клеммы, присоединяем часть кабеля к держателю. Сверху надеваем резиновый шланг, подобрав его по внутреннему диаметру.

3. Для следующего инструмента нам понадобится металлический уголок длиной 3 см. Для зажима электрода на внутренней стороне уголка привариваем пружинную проволоку диаметром около 0,4-0,5 см. С обратной стороны сверлим отверстия для установки винта М8, к которому будет крепиться кабель, а сверху надеваем дюритовый шланг. На одном конце уголка, в 1 см от края, сверлим отверстие диаметром 0,4 см для быстрой и удобной замены электродов во время работы.

Как видно, конструкция достаточно проста и проверена специалистами. Ее основные преимущества — легкость, небольшой вес, удобство в использовании, прочность и быстрая замена «отработанных» материалов. На практике такие электродержатели окажутся весьма удобными и полезными при проведении сварочных работ даже в ограниченных условиях.

Важно помнить, особенно новичкам, что при работе с такими устройствами необходимо соблюдать все меры предосторожности.

Главное — избегать короткого замыкания во время работы. Это можно сделать, ограничив время работы инструмента и делая небольшие перерывы. Не забывайте о своей безопасности — используйте всю необходимую защитную экипировку, о которой стоит рассказать подробнее!

Сварочный держатель,изготовим сами.

Интересные факты

Вот несколько интересных фактов о электродержателях и их самодельных вариантах:

1. Функция электродержателя: Основная задача электродержателя — надежно удерживать электрод в процессе сварки, обеспечивая стабильный контакт с заготовкой. Это критически важно для достижения качественного сварного шва, так как даже небольшие колебания могут привести к дефектам.

2. Материалы для самодельного электродержателя: Для создания электродержателя своими руками можно использовать различные материалы, такие как медные провода для проводки, металлические зажимы и даже пластиковые или деревянные корпуса. Главное — обеспечить хорошую проводимость и надежное крепление электрода.

3. Безопасность при использовании: При создании самодельного электродержателя важно учитывать безопасность. Неправильное соединение или использование некачественных материалов может привести к перегреву, искрам и даже короткому замыканию. Поэтому рекомендуется тщательно проверять все соединения и использовать изоляционные материалы для защиты от электрического тока.

Обмундирование для сварщика – что нужно купить?

Сварочные электрододержатели — это лишь часть необходимого для успешного выполнения сварочных работ. Не забудьте о других аксессуарах и оборудовании. Вам понадобятся шлем и защитные щитки, предпочтительно из пластика. Выбирайте модели с матовой внутренней поверхностью, лучше черного цвета. Шлем должен быть оснащен удобным наголовником и окном для комфортного использования.

Также нужны светофильтры, которые защитят глаза от вредного излучения. Они бывают разных типов, но лучше выбирать те, которые выдерживают ток до 900 А. Следите за состоянием шлема и светофильтров — поврежденные или изношенные детали следует заменять незамедлительно. Важно также обратить внимание на одежду сварщика.

Спецодежда — необходимая защита от горячих металлических брызг и вредного излучения. Комплект включает брюки, куртки, обувь и перчатки. Если вы занимаетесь сваркой нечасто, достаточно приобрести только куртку и рукавицы. Важны и другие инструменты сварщика. Вам понадобится щетка для очистки сварочного места от ржавчины и грязи — эти действия необходимо выполнять перед началом сварки. Для удаления дефектов и старых швов используйте зубило, слесарный молоток и сварочные горелки.

Не забывайте о правильном хранении электродов — для этого стоит приобрести прочную брезентовую сумку. Если у вас всегда будут под рукой перечисленные одежда, инструменты и аксессуары, любые сварочные работы, независимо от сложности, пройдут быстро, качественно и безопасно.

https://youtube.com/watch?v=YrSJuG57y9M

Преимущества использования электрододержателя

Электродержатель – это незаменимый инструмент в арсенале сварщика, который обеспечивает надежное и безопасное крепление электрода во время сварочных работ. Его использование имеет множество преимуществ, которые значительно упрощают процесс сварки и повышают качество выполняемых работ.

Во-первых, электродержатель обеспечивает стабильный контакт между электродом и сварочным изделием. Это позволяет избежать перебоев в подаче тока, что критически важно для получения качественного сварного шва. Хороший контакт также способствует равномерному нагреву электрода, что улучшает его производительность и увеличивает срок службы.

Во-вторых, использование электрододержателя значительно повышает безопасность работы. Сварка – это процесс, связанный с высоким напряжением и температурой, поэтому надежное крепление электрода позволяет избежать случайных ожогов и электрических ударов. Современные электродержатели часто оснащены изоляционными материалами, которые дополнительно защищают сварщика от воздействия электрического тока.

Кроме того, электродержатели бывают различных типов, что позволяет выбрать наиболее подходящий вариант для конкретных задач. Например, существуют модели с различными размерами зажима, что позволяет использовать их с электродами разных диаметров. Также некоторые электродержатели имеют поворотные механизмы, что облегчает доступ к труднодоступным местам и повышает маневренность при работе.

Еще одним важным аспектом является удобство использования. Хорошо сбалансированный электродержатель позволяет сварщику работать длительное время без усталости, что особенно важно при выполнении больших объемов работ. Эргономичный дизайн и легкость в обращении делают процесс сварки более комфортным и эффективным.

Наконец, электрододержатели могут быть изготовлены из различных материалов, что влияет на их долговечность и устойчивость к высоким температурам. Качественные модели способны выдерживать значительные нагрузки и служить долго, что делает их выгодным вложением для профессиональных сварщиков и любителей.

Таким образом, использование электрододержателя не только упрощает процесс сварки, но и значительно повышает безопасность и качество выполняемых работ. Это делает его незаменимым инструментом для каждого, кто занимается сварочными работами, будь то профессионал или любитель.

Советы по выбору материалов для самодельного электродержателя

При создании электродержателя своими руками важно правильно выбрать материалы, которые обеспечат надежность и безопасность устройства. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе компонентов.

1. Электропроводящие материалы

Для изготовления электродержателя необходимо использовать материалы с хорошей электропроводностью. Наиболее распространенными вариантами являются:

• Медь: обладает высокой проводимостью и устойчивостью к коррозии. Медь часто используется для контактов и проводников.
• Алюминий: также имеет хорошую проводимость, но менее устойчив к коррозии по сравнению с медью. Его можно использовать в менее критичных местах.
• Латунь: сплав меди и цинка, который сочетает в себе хорошие проводящие свойства и устойчивость к коррозии.

2. Изоляционные материалы

Изоляция является важным аспектом безопасности электродержателя. Для изоляции можно использовать:

• Пластик: легкий и доступный материал, который хорошо изолирует электрический ток. Подходит для создания корпуса и изоляции проводов.
• Резина: обладает отличными изоляционными свойствами и гибкостью, что делает ее идеальной для создания защитных покрытий.
• Керамика: используется в высоковольтных приложениях благодаря своей способности выдерживать высокие температуры и электрические нагрузки.

3. Механические компоненты

Для обеспечения прочности и долговечности электродержателя важно выбрать качественные механические компоненты:

• Металлические крепежи: такие как винты и гайки, должны быть выполнены из коррозионностойких материалов, чтобы избежать окисления и разрушения.
• Пружины: если в конструкции предусмотрено использование пружин, они должны быть изготовлены из высококачественной стали, чтобы обеспечить необходимую упругость и долговечность.

4. Дополнительные элементы

В зависимости от конструкции электродержателя могут потребоваться дополнительные элементы, такие как:

• Клеммы: для надежного подключения проводов к электродержателю. Они должны быть выполнены из проводящих материалов и иметь хорошую изоляцию.
• Кабели: выбирайте кабели с достаточным сечением, чтобы избежать перегрева и потерь энергии. Они должны быть изолированы и устойчивы к механическим повреждениям.

При выборе материалов для самодельного электродержателя важно учитывать не только их электрические и механические свойства, но и условия эксплуатации. Правильный выбор компонентов обеспечит надежную работу устройства и безопасность в процессе его использования.

Уход и обслуживание электрододержателя

Электродержатель — это важный инструмент в арсенале сварщика, который требует регулярного ухода и обслуживания для обеспечения его долговечности и эффективной работы. Правильный уход за электрододержателем не только продлевает срок его службы, но и улучшает качество сварки. Рассмотрим основные аспекты ухода и обслуживания этого устройства.

1. Регулярная чистка

После каждого использования электрододержателя необходимо очищать его от остатков сварочного материала и загрязнений. Для этого можно использовать мягкую щетку или тряпку. Важно избегать абразивных материалов, которые могут повредить поверхность держателя. Также стоит обратить внимание на контакты, которые могут окисляться. Для их очистки можно использовать специальные средства для удаления окислов или мелкую наждачную бумагу.

2. Проверка состояния кабеля

Кабель электрододержателя должен быть в хорошем состоянии. Регулярно проверяйте его на наличие трещин, изломов или других повреждений. Если вы заметили какие-либо дефекты, лучше заменить кабель, чтобы избежать короткого замыкания или других опасных ситуаций во время работы. Также стоит следить за тем, чтобы кабель не подвергался механическим повреждениям и не перегибался.

3. Замена изношенных деталей

Со временем некоторые детали электрододержателя могут изнашиваться, что негативно сказывается на его работе. Это касается, прежде всего, зажимов и пружин. Если вы заметили, что зажим не держит электрод надежно, или пружина ослабла, их следует заменить. Запасные части обычно доступны в магазинах, специализирующихся на сварочном оборудовании.

4. Хранение

Правильное хранение электрододержателя также играет важную роль в его обслуживании. Храните его в сухом месте, защищенном от влаги и пыли. Используйте специальные чехлы или контейнеры для хранения, чтобы избежать механических повреждений. Не оставляйте электрододержатель на открытом воздухе или в местах с высокой влажностью, так как это может привести к коррозии и другим повреждениям.

5. Проверка электрических соединений

Регулярно проверяйте электрические соединения на наличие коррозии или ослабления. Все контакты должны быть надежно зафиксированы и не иметь окислов. Если вы заметили, что соединения ослабли, их следует подтянуть или заменить. Это поможет избежать проблем с подачей тока и обеспечит стабильную работу электрододержателя.

Следуя этим простым рекомендациям по уходу и обслуживанию электрододержателя, вы сможете значительно продлить срок его службы и улучшить качество сварочных работ. Помните, что регулярный уход за инструментом — это залог его надежности и безопасности в процессе работы.
