Анкерный болт с гайкой – это надежное и эффективное решение для крепления тяжелых конструкций, таких как балки, стеллажи или оборудование. В данной статье мы рассмотрим специфику использования анкерных болтов, их преимущества и правила монтажа, что позволит вам уверенно и безопасно выполнять установку самостоятельно. Кроме того, мы подготовили видео, которое наглядно продемонстрирует процесс крепления, что сделает обучение еще более доступным и понятным.

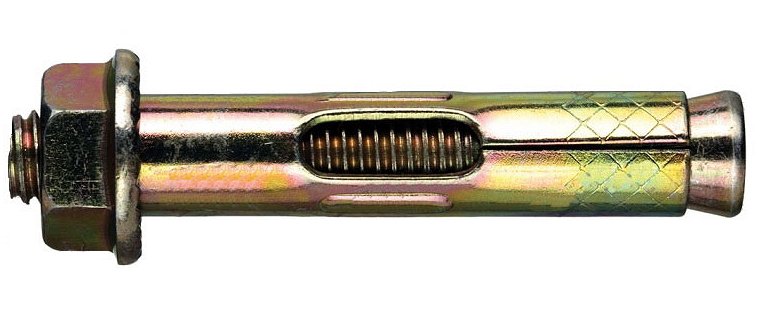

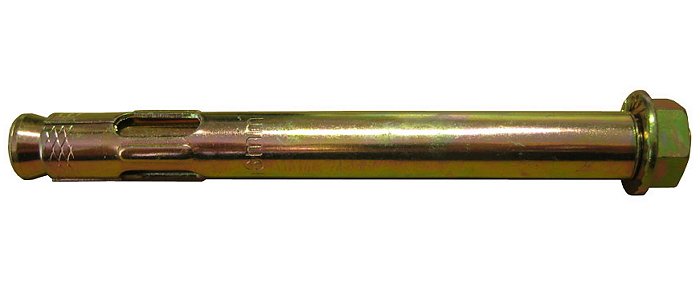

Как устроен анкерный крепеж с гайкой?
Данный крепежный механизм предназначен для удержания тяжелых элементов, поэтому его конструкция была тщательно разработана. Основным компонентом устройства является распорная шпилька. Один конец шпильки выполнен в форме конуса, а на другом конце нарезана метрическая резьба, на которую накручивается гайка. По всей длине шпильки, кроме резьбовой части, установлена металлическая втулка с прорезями.
Принцип работы устройства основан на «распоре»: при закручивании гайки конусообразный конец шпильки входит во втулку, расширяя ее в отверстии. Особенностью этого анкера является литая шпилька, которая значительно прочнее аналогичных конструкций. Также важны гайка и стопорная шайба, которые накручиваются на резьбовую часть. Шайба предотвращает углубление гайки в отверстие при закручивании.
В некоторых случаях монтажники используют вторую шайбу в качестве дополнительного фиксатора, закрывающую отверстие в месте установки. Такой подход зависит от конкретных условий монтажа. Области применения этого крепежа разнообразны: от установки лестничных ограждений до тяжелых металлоконструкций. На сегодняшний день наиболее распространенное использование — монтаж кронштейнов для кондиционеров. Учитывая значительный вес устройства, применение такого крепления оправдано.
Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?
Все крепежные элементы являются сложными монтажными изделиями и сопровождаются технической документацией. В этих документах можно найти необходимые характеристики. Например, при выборе крепежа важно знать, сможет ли анкерное крепление выдержать вес в 100 килограммов. Наличие документации позволяет получить ответ на этот вопрос.
Наименьший анкер с размерами 5×6,5×18 мм, согласно данным производителя, выдерживает нагрузку на вырывание до 800 кгс. Для понимания: кгс обозначает килограмм-силы, где учитывается масса в один килограмм и сила, с которой этот килограмм воздействует на весы. Дальнейшие расчеты просты: 1 кгс примерно равен одному килограмму любого предмета, следовательно, такой анкер способен выдержать нагрузку в 800 килограммов.
Каждый болт имеет свой ГОСТ, который классифицирует крепежные конструкции по способности выдерживать нагрузки, а также по размеру и диаметру. На крупных строительных площадках такая документация играет важную роль при выборе крепежных элементов и закупке материалов.
| Параметр | Описание | Применение |
|---|---|---|
| Материал | Сталь, нержавеющая сталь, алюминий | Крепление конструкций в различных условиях |
| Диаметр | От 8 до 30 мм | Выбор в зависимости от нагрузки |
| Длина | От 50 до 300 мм | Подбор в зависимости от толщины основания |
| Тип гайки | Шестигранная, фланцевая | Обеспечивает надежное соединение |
| Устойчивость к коррозии | Высокая (нержавеющая сталь) или стандартная | Выбор в зависимости от условий эксплуатации |
Интересные факты
Вот несколько интересных фактов о анкерных болтах с гайками, используемых для крепления тяжелых конструкций:
-
Разнообразие типов: Анкерные болты бывают различных типов, включая химические анкеры, механические анкеры и анкеры с резьбой. Каждый из них предназначен для специфических условий и материалов, что позволяет выбрать оптимальный вариант для крепления в бетоне, кирпиче или других строительных материалах.
-
Нагрузочные характеристики: Анкерные болты способны выдерживать значительные нагрузки, что делает их идеальными для крепления тяжелых конструкций, таких как стальные балки, колонны и оборудование. Некоторые анкеры могут выдерживать нагрузки до нескольких тонн, что обеспечивает надежность и безопасность конструкций.
-
Применение в различных отраслях: Анкерные болты широко используются не только в строительстве, но и в других отраслях, таких как машиностроение, судостроение и даже в аэрокосмической индустрии. Их универсальность и надежность делают их незаменимыми в проектах, требующих высокой прочности и долговечности соединений.
Технические характеристики анкерных болтов
Технические рекомендации указывают, что монтаж креплений следует выполнять в плотных твердых материалах, таких как бетон, цельный кирпич и природный камень. В каждом случае необходимо подбирать болт с гайкой, размеры которого обеспечат надежное крепление. Важно помнить, что при затягивании гайки шпилька может немного выдвигаться вперед, что может создать трудности при установке крепимых изделий.
В современных магазинах представлен широкий ассортимент крепежа различной длины для различных задач. Обычно линейка анкерных креплений начинается с длины шпильки в 18 миллиметров, а максимальная длина может достигать 400 миллиметров. В зависимости от длины варьируются и диаметры, которые определяются по размеру втулки, под которую сверлится отверстие.
Минимальный диаметр втулки составляет обычно 6,5 миллиметров, что соответствует самому маленькому анкеру. С увеличением длины крепежа увеличивается и его диаметр; на самых длинных креплениях диаметр втулки может достигать 20 миллиметров, что позволяет выдерживать значительные нагрузки. Если вас интересует удерживающая способность такого крепежа, вы можете ознакомиться с этой информацией в технической документации, о которой мы упоминали ранее.
При выборе анкерного крепления учитывайте толщину поверхности, на которой будет производиться монтаж. Длинный крепеж не всегда означает его прочность, и существует риск получения сквозного отверстия, что нежелательно при установке крепления.

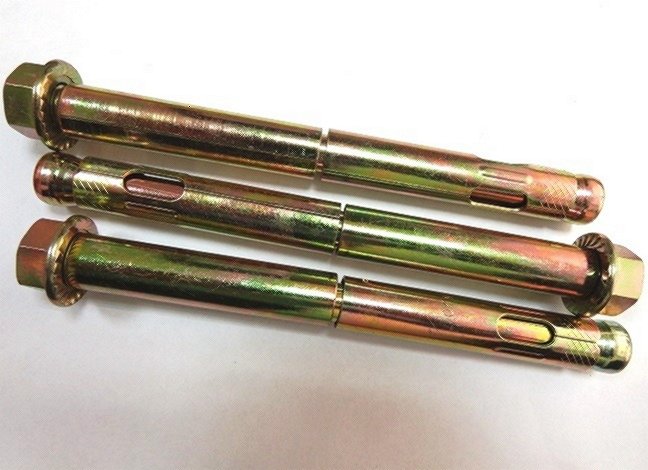

Усиленный вариант – двухраспорный крепеж
С учетом растущих требований потребителей и необходимости установки тяжелых конструкций было решено изменить крепежные элементы. В результате на рынке строительных материалов появился новый продукт — анкерный болт с гайкой двухраспорного типа. Эта инновация значительно увеличила удерживающую способность крепления.
Конструкция осталась прежней — это та же шпилька, но теперь в качестве удерживающего механизма используются две втулки: одна клиновидная, помещенная внутрь второй втулки. При затягивании гайки мы усиливаем удерживающие характеристики, равномерно распределяя нагрузку по всей длине крепежа. Аналогичную технологию применяет двухраспорный анкер с кольцом, и, как показывает практика, она демонстрирует отличные результаты.
Усовершенствованный крепеж в основном используется в производственной сфере, но не ограничивается только строительством. Например, данный монтажный элемент часто применяется для фиксации станков в цехах. Во время работы станки вызывают вибрации, которые зачастую нежелательны. Если раньше станки фиксировались на полу с помощью бетона, то сегодня проще использовать универсальное крепление, что позволяет избавиться от лишней вибрации во время эксплуатации.

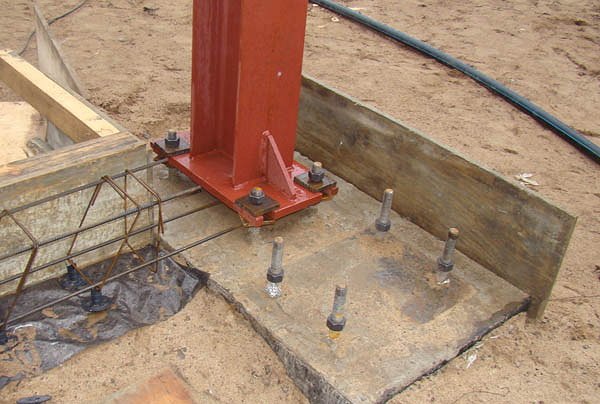

Правильный монтаж и качественное крепление
Качество монтажа напрямую влияет на эффективность крепления и его способность выдерживать нагрузки. Обычно строительные анкерные болты с гайками устанавливаются по одной схеме, но есть определенные правила, которые мы обсудим.

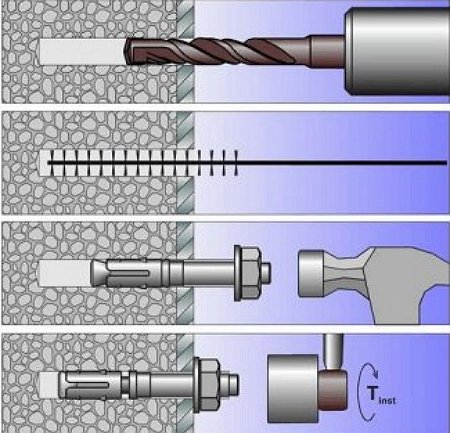

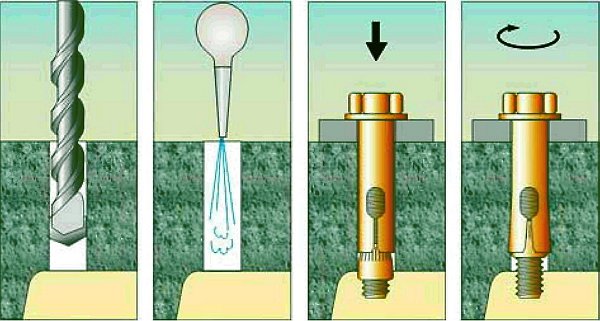

Как правильно установить анкерный болт с гайкой — пошаговая схема
Шаг 1: Диаметр отверстия под анкер
Перед началом сверления отверстия для крепежа важно выбрать подходящий бур для бетона, соответствующий необходимому диаметру. Ориентируйтесь на размеры крепежного элемента. Не увеличивайте диаметр отверстия, если втулка не входит в него. Лучше повторно использовать сверло того же диаметра, чтобы немного расширить отверстие. Если вы решите рассверлить место крепления более крупным сверлом, втулка может оказаться слишком свободной, и распорный механизм не сможет эффективно выполнять свои функции.
Шаг 2: Очистка места крепления от мусора
После сверления в отверстии остаются остатки материала, образующиеся в процессе работы перфоратором. Эти мелкие частицы и пыль могут затруднить установку болта. Особенно сложно установить двухраспорный крепеж, так как его втулка шире стандартной. Поэтому перед установкой обязательно тщательно очистите отверстие. При необходимости воспользуйтесь строительным или обычным пылесосом.
Шаг 3: Правильная установка тяжелых элементов
После вставки болта в отверстие не спешите устанавливать устройство и закручивать гайки. Существует более эффективный способ. Сначала, после установки анкера, затяните болт с помощью гаечного ключа до упора, не навешивая изделие. Продолжайте затяжку, пока шпилька не расширит втулку и крепление не перейдет в рабочий режим. Затем можно снять гайку, а на шпильки, которые уже надежно зафиксированы, установить прибор и аккуратно зажать его гайками.
Выбор анкерного болта в зависимости от материала основания
При выборе анкерного болта для крепления тяжелых конструкций необходимо учитывать материал основания, в который будет производиться установка. Разные материалы требуют различных типов анкерных болтов, так как их механические свойства и прочностные характеристики существенно различаются.
Для бетонных оснований рекомендуется использовать химические или механические анкерные болты. Механические анкерные болты, такие как расширяющиеся или резьбовые, обеспечивают надежное крепление благодаря механическому взаимодействию с бетоном. Они идеально подходят для установки в массивные бетонные конструкции, где требуется высокая прочность и устойчивость к нагрузкам.
Химические анкерные болты, в свою очередь, представляют собой систему, состоящую из анкера и специального клеевого состава. Этот тип крепежа обеспечивает более равномерное распределение нагрузки и может использоваться в более тонких слоях бетона или в условиях, когда требуется высокая степень защиты от коррозии. Химические анкеры также подходят для установки в уже существующие конструкции, где механические анкерные болты могут не обеспечить необходимую прочность.
Читайте также:
Для кирпичных и каменных оснований лучше всего использовать анкерные болты с резьбой, которые обеспечивают надежное крепление за счет ввинчивания в материал. Важно учитывать, что при установке в кирпич необходимо избегать попадания в швы, так как это может привести к снижению прочности крепления. В таких случаях рекомендуется использовать специальные анкеры, которые обеспечивают надежное крепление даже в условиях низкой прочности материала.
Металлические основания требуют использования анкерных болтов, которые могут обеспечить надежное соединение с учетом специфики металла. Здесь могут быть использованы как резьбовые, так и сварные анкеры. Резьбовые анкерные болты обеспечивают возможность регулировки и демонтажа конструкции, в то время как сварные анкеры обеспечивают максимальную прочность соединения, но не позволяют его разборку.
При выборе анкерного болта также следует учитывать условия эксплуатации, такие как наличие влаги, химических веществ или механических воздействий. Для условий с высокой влажностью или агрессивной средой рекомендуется использовать анкерные болты из нержавеющей стали или с защитным покрытием, что обеспечит долговечность и надежность крепления.
Таким образом, правильный выбор анкерного болта в зависимости от материала основания является ключевым фактором для обеспечения надежности и безопасности крепления тяжелых конструкций. Учитывая все вышеперечисленные аспекты, можно гарантировать, что выбранный крепеж будет соответствовать требованиям проекта и обеспечит необходимую прочность на протяжении всего срока эксплуатации.
Проверка прочности и надежности крепления
При установке анкерных болтов с гайками для крепления тяжелых конструкций крайне важно обеспечить их прочность и надежность. Это особенно актуально в строительстве, где от качества крепления зависит безопасность всей конструкции. Для проверки прочности и надежности крепления следует учитывать несколько ключевых аспектов.
Во-первых, необходимо правильно выбрать тип анкерного болта в зависимости от материала основания. Существуют различные виды анкерных болтов, такие как химические, механические и расширяющиеся. Каждый из них имеет свои особенности и предназначен для определенных условий эксплуатации. Например, химические анкеры идеально подходят для установки в бетон, где требуется высокая прочность соединения, тогда как механические анкеры могут использоваться в кирпичных и каменных стенах.
Во-вторых, важным этапом является правильный расчет нагрузки. Необходимо учитывать не только вес конструкции, но и динамические нагрузки, которые могут возникнуть в процессе эксплуатации. Для этого используются специальные формулы и таблицы, которые помогают определить, сколько анкерных болтов потребуется для надежного крепления, а также их оптимальное расположение.
Третий аспект – это качество материалов. Анкерные болты и гайки должны быть изготовлены из высококачественной стали, устойчивой к коррозии. Это особенно важно для конструкций, которые будут эксплуатироваться в условиях повышенной влажности или в агрессивной среде. Использование анкерных болтов с антикоррозийным покрытием значительно увеличивает срок службы крепежа.
Кроме того, необходимо следить за правильной установкой анкерных болтов. Это включает в себя соблюдение технологии монтажа, использование соответствующих инструментов и контроль за моментом затяжки. Неправильная установка может привести к снижению прочности соединения и, как следствие, к аварийным ситуациям.
Наконец, регулярная проверка состояния анкерных болтов и гайок также играет важную роль в обеспечении надежности крепления. Со временем крепеж может подвергаться коррозии, ослаблению или другим повреждениям, что требует своевременной замены или подтяжки. Рекомендуется проводить периодические осмотры и тестирования, особенно в условиях, где возможны вибрации или другие механические воздействия.
Таким образом, проверка прочности и надежности крепления анкерных болтов с гайками – это комплексный процесс, который требует внимательного подхода на каждом этапе: от выбора крепежа до его установки и последующего контроля состояния. Только соблюдая все эти рекомендации, можно гарантировать безопасность и долговечность тяжелых конструкций.
Устойчивость к коррозии и выбор защитных покрытий
При выборе анкерных болтов для крепления тяжелых конструкций важным аспектом является их устойчивость к коррозии. Коррозия может значительно снизить прочность и долговечность крепежных элементов, что в свою очередь может привести к аварийным ситуациям. Поэтому необходимо учитывать условия эксплуатации и выбирать соответствующие защитные покрытия.
Существует несколько типов защитных покрытий, которые могут быть использованы для анкерных болтов. Наиболее распространенные из них:
- Гальваническое цинкование: Этот метод включает в себя покрытие болтов слоем цинка, который защищает металл от коррозии. Гальваническое цинкование обеспечивает хорошую защиту в условиях умеренной влажности и незначительных химических воздействий.
- Порошковая покраска: Порошковая краска образует прочное и устойчивое к механическим повреждениям покрытие. Этот метод подходит для анкерных болтов, которые будут использоваться в условиях высокой влажности или агрессивной химической среды.
- Нержавеющая сталь: Использование анкерных болтов из нержавеющей стали является одним из самых надежных способов защиты от коррозии. Нержавеющая сталь обладает высокой стойкостью к коррозии и может использоваться в самых различных условиях, включая морскую среду.
- Фосфатирование: Этот метод включает в себя обработку поверхности болтов специальными растворами, которые образуют защитный слой. Фосфатирование часто используется в сочетании с другими покрытиями для повышения их эффективности.
При выборе защитного покрытия необходимо учитывать не только условия эксплуатации, но и тип материала, из которого изготовлены анкерные болты. Например, для бетонных конструкций могут подойти одни типы покрытий, тогда как для металлических – другие. Также важно учитывать возможные механические нагрузки и воздействие внешней среды.
Кроме того, стоит обратить внимание на стандарты и сертификаты, подтверждающие качество защитных покрытий. Это поможет избежать покупки некачественных изделий, которые могут быстро выйти из строя и привести к серьезным последствиям.
Таким образом, правильный выбор защитного покрытия для анкерных болтов является ключевым фактором, обеспечивающим долговечность и надежность крепления тяжелых конструкций. Учитывая все вышеперечисленные аспекты, можно значительно повысить устойчивость анкерных болтов к коррозии и обеспечить безопасность эксплуатации конструкций.
