В данной статье мы подробно рассмотрим рамные и фасадные дюбели, их конструктивные особенности, области применения и процесс монтажа. Понимание специфики этих крепежных элементов крайне важно для успешного выполнения строительных и ремонтных работ, особенно когда речь идет о надежном креплении тяжелых конструкций в различных материалах, таких как бетон. Мы также представим видео, в котором наглядно продемонстрируем, как правильно использовать дюбели для достижения максимальной прочности и долговечности креплений.

Подробно о конструкции дюбелей

Фасадные и рамные дюбели широко используются как в интерьере, так и в экстерьере. Их можно встретить в окнах, дверях, навесах, лестницах, верандах и полках. Эти крепежные элементы представляют собой нейлоновые конструкции, в которые вкручиваются шурупы. Они обеспечивают надежную фиксацию брусьев, балок и других строительных материалов на твердых поверхностях, таких как бетон и цемент.

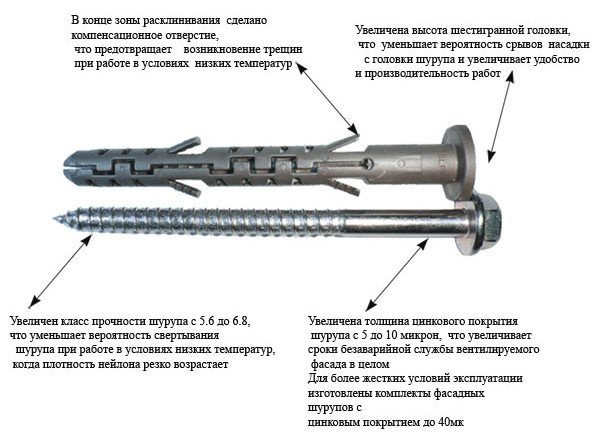

Благодаря таким дюбелям шурупы надежно фиксируются в основании, не прокручиваясь и не шатаясь. Закрепленные элементы удерживаются благодаря особенностям конструкции дюбелей. Фасадные крепежи состоят из трех основных частей: распорной, представляющей собой стержень из базальтопластика или стеклопластика, фиксатора и анкерной части (полиамидная гильза). Для теплоизоляции используются дюбели, известные как «зонтики». Вы, вероятно, замечали, как крепят утеплитель на многоквартирных домах, когда на листах материала видны круглые шляпки, которые затем закрываются штукатуркой.

Эти крепежные элементы изготавливаются из полимеров, что делает их устойчивыми к деформациям и коррозии при взаимодействии с металлическими шурупами. Название дюбелей связано с их основной областью применения — монтажом тяжелых элементов на фасадах зданий, хотя они также могут использоваться внутри помещений для работы с тяжелыми объектами.

При сквозном креплении деревянных, пластиковых оконных рам и дверных каркасов применяется рамный металлический дюбель, что и объясняет его название. Он изготовлен из оцинкованной стали и состоит из винта с резьбой, конусной гайки и полой гильзы, которые вместе способны выдерживать значительные нагрузки. Эффект фиксации достигается в два этапа: сначала происходит расклинивание в основании (бетон или камень), а затем в материале, который вы крепите.

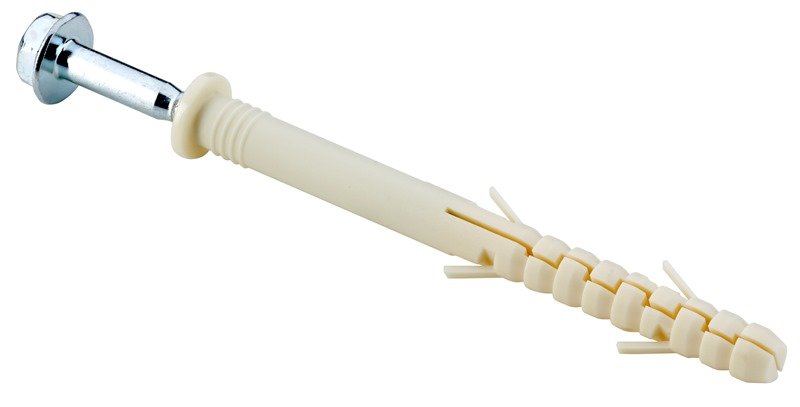

Рамный дюбель 10/132

Чем отличается фасадный дюбель от рамного?

Рамные дюбели в основном используются для крепления деревянных конструкций, таких как окна, двери и перила, а также других легких элементов. Фасадные дюбели предназначены для обшивки зданий теплоизоляционными материалами и крепления более тяжелых объектов. Обычно фасадные дюбели применяются профессиональными строителями, тогда как рамные дюбели широко используются в домашних условиях, особенно при самостоятельном ремонте.

Несмотря на различия в назначении, рамные и фасадные дюбели имеют много общего и могут взаимозаменяться в строительных и ремонтных работах. Каждая деталь важна, поэтому не стоит экономить на покупке обоих типов крепежей, так как это может угрожать целостности конструкции. У проверенных производителей фасадных и рамных дюбелей цены могут быть немного выше среднерыночных, но качество будет соответствующим.

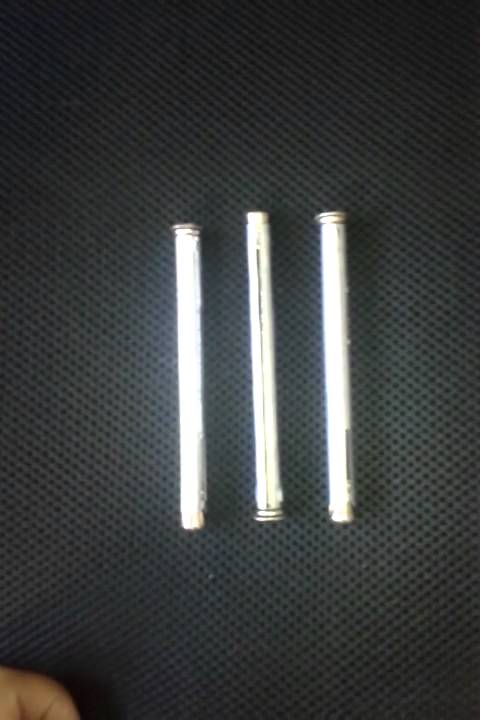

РАМНЫЙ ДЮБЕЛЬ

Интересные факты

Вот несколько интересных фактов о рамных и фасадных дюбелях:

1. Разные назначения: Рамные дюбели, как правило, используются для крепления оконных и дверных рам, а также для установки тяжелых предметов на стенах. Они имеют специальные конструкции, которые обеспечивают надежное удержание в материале. Фасадные дюбели, в свою очередь, предназначены для крепления элементов фасадов зданий, таких как теплоизоляция и облицовка, и часто имеют дополнительные функции, такие как защита от влаги и устойчивость к внешним воздействиям.

2. Материалы и технологии: Рамные дюбели обычно изготавливаются из металла или высококачественного пластика, что обеспечивает их прочность и долговечность. Фасадные дюбели могут быть выполнены из специальных композитных материалов, которые обладают высокой устойчивостью к ультрафиолетовому излучению и перепадам температур, что делает их идеальными для использования на открытом воздухе.

3. Установка и монтаж: Установка рамных дюбелей часто требует предварительного сверления отверстий и использования специальных инструментов, таких как перфораторы. Фасадные дюбели, в зависимости от типа, могут быть установлены как с помощью механического крепления, так и с использованием клеевых составов, что упрощает процесс монтажа и позволяет работать с различными типами поверхностей.

Виды фасадных и рамных дюбелей

Дюбели для фасадов различаются по форме головки шурупа (шлицу) и бывают следующих типов:

• прямые;

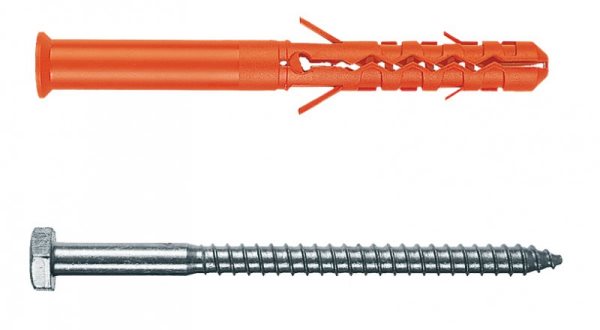

• шестигранные;
• с внутренним шестигранником;
• шлицевые типа Torx (шестиконечная звезда);
• шлицевые типа AW;
• крестообразные со шлицем Ph (обычный крест);
• крестообразные со шлицем Pz (крест с дополнительной звездочкой в центре).

В более широкой классификации дюбели делятся на два основных типа: тарельчатые и анкерные. Анкерные дюбели используются для крепления или облицовки вентилируемых фасадов и обеспечивают надежное соединение. Тарельчатые дюбели предназначены для фиксации теплоизоляционных материалов и имеют широкую шляпку. Среди крепежных элементов для проемов выделяется распорный рамный дюбель с винтом. Его конструкция с выступающими усиками обеспечивает надежное закрепление в строительных материалах, позволяя выдерживать значительные нагрузки от тяжелых конструкций.

Дюбель фасадный

Как использовать дюбели для рам и фасадов правильно?

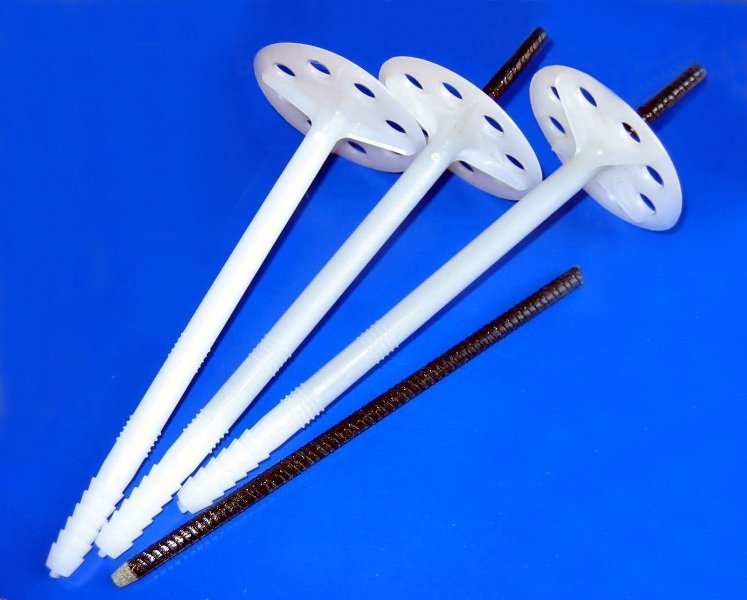

Дюбели для теплоизоляционных материалов пользуются высоким спросом благодаря широкой головке диаметром около 60 мм. Эти крепежные элементы надежно фиксируют листы из пенопласта, минеральной ваты, стекловаты, полиуретана или полистирола на фасаде здания. В некоторых случаях применяются фасадные дюбели с шурупом, имеющие удлиненную конструкцию. Их шляпка подходит для использования с гаечным ключом, а не с отверткой.

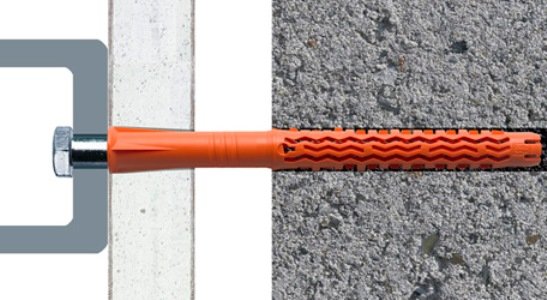

Перед началом монтажа дюбелей важно определить их длину и тип, основываясь на толщине крепящихся материалов и составе стены. Затем отметьте места установки дюбелей. В отмеченных точках необходимо просверлить отверстия диаметром 10 мм, а длина отверстия должна составлять длину дюбеля плюс 20 мм.

Сверление следует производить под углом 90°, при этом толщина стены должна превышать длину дюбеля минимум на 20 мм. Затем дюбель вставляется в подготовленное отверстие до упора. Не забудьте очистить отверстие от остатков сверления перед установкой крепежного элемента. Работать с такими дюбелями рекомендуется при температуре выше 0 °С, хотя большинство моделей предназначены для эксплуатации в диапазоне от -40 до +80 °С. Влажность воздуха при этом не имеет значения.

Дюбель для теплоизоляции

Ошибки монтажа фасадных и рамных дюбелей и как их избежать

Для работы с дюбелями вам понадобятся перфоратор, отвертка, плоскогубцы, сверло, молоток и сами дюбели с соответствующими шурупами. Если в процессе монтажа возникли ошибки, не паникуйте. Например, если отверстие оказалось слишком большим или глубоким, его можно частично заполнить подходящим строительным материалом.

Дюбель не должен свободно входить в стену вручную; он должен углубляться как минимум на треть, а оставшуюся часть нужно забивать молотком.

Если ошибка была замечена после установки, не отчаивайтесь. Широкая шляпка фасадного дюбеля позволяет легко его демонтировать, просто выкрутив винт и извлекая его из стены. Для этого можно воспользоваться плоскогубцами, приложив немного усилий. Если дюбель не поддается, вкрутите в него шуруп на две трети и вытащите за него. В большинстве случаев в просверленное отверстие можно установить новый дюбель. Однако иногда после демонтажа отверстие может деформироваться и стать непригодным для крепления. В таком случае его следует заделать раствором и не использовать повторно.

Чтобы избежать ошибок, важно помнить, что дюбели, предназначенные для значительных нагрузок, не рекомендуется использовать с мягкими или рыхлыми материалами. При высокой нагрузке крепеж может остаться целым, но стена вокруг него может разрушиться. В таких случаях лучше применять более дорогие химические анкера. Также не стоит использовать такие дюбели для тонких стен, так как если их конец выйдет на противоположную сторону, это испортит внешний вид конструкции и значительно ослабит прочность крепления.

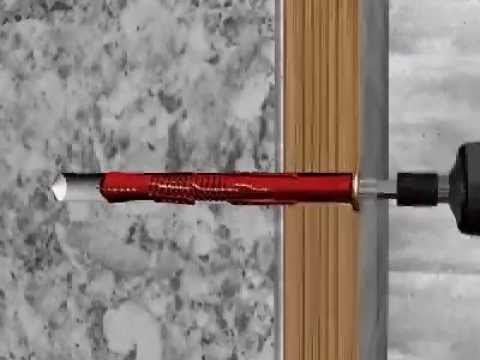

Дюбель фасадный универсальный с бортиком

Материалы, из которых изготавливаются дюбели

Дюбели, используемые в строительстве и ремонте, могут быть изготовлены из различных материалов, каждый из которых имеет свои особенности и преимущества. Основные материалы, из которых производятся рамные и фасадные дюбели, включают пластик, металл и бетон.

Пластиковые дюбели являются наиболее распространёнными. Они легкие, устойчивы к коррозии и имеют хорошую адгезию к различным строительным материалам. Пластиковые дюбели подходят для использования в сухих помещениях и могут быть использованы для крепления легких конструкций, таких как полки, картины и легкие шкафы. Однако они не рекомендуются для использования в условиях высокой влажности или при креплении тяжелых предметов, так как могут не выдержать нагрузки.

Металлические дюбели отличаются высокой прочностью и долговечностью. Они могут быть выполнены из стали, нержавеющей стали или алюминия. Металлические дюбели идеально подходят для крепления тяжелых конструкций, таких как шкафы, кухонные гарнитуры и системы освещения. Они также устойчивы к воздействию влаги и могут использоваться в условиях повышенной влажности. Однако стоит учитывать, что металлические дюбели могут подвергаться коррозии, если не защищены специальными покрытиями.

Бетонные дюбели предназначены для использования в бетонных и кирпичных стенах. Они обеспечивают надежное крепление и способны выдерживать значительные нагрузки. Бетонные дюбели часто используются в строительстве для установки тяжелых конструкций, таких как балки и колонны. Они могут быть выполнены из различных видов бетона, что позволяет им быть устойчивыми к внешним воздействиям и механическим повреждениям.

Кроме основных материалов, дюбели могут иметь различные покрытия и модификации, которые улучшают их характеристики. Например, дюбели с антикоррозийным покрытием могут использоваться в условиях повышенной влажности, а дюбели с резьбой обеспечивают лучшее сцепление с крепежом.

Выбор материала дюбеля зависит от условий эксплуатации, типа крепежа и нагрузки, которую он должен выдерживать. Правильный выбор дюбеля обеспечивает надежность и долговечность крепления, что особенно важно в строительстве и ремонте.

Преимущества и недостатки рамных и фасадных дюбелей

Рамные и фасадные дюбели являются важными элементами крепежных систем, используемых в строительстве и ремонте. Каждый из этих типов дюбелей имеет свои уникальные преимущества и недостатки, которые следует учитывать при выборе подходящего крепежа для конкретной задачи.

Преимущества рамных дюбелей:

• Универсальность: Рамные дюбели подходят для крепления различных конструкций, таких как двери, окна и перегородки. Они могут использоваться как в деревянных, так и в бетонных стенах.
• Простота установки: Установка рамных дюбелей не требует специальных инструментов и навыков, что делает их доступными для широкого круга пользователей.
• Надежность: Эти дюбели обеспечивают прочное соединение, что особенно важно для конструкций, подверженных нагрузкам.

Недостатки рамных дюбелей:

• Ограниченная нагрузочная способность: В зависимости от материала стены и типа дюбеля, рамные дюбели могут иметь ограничения по максимальной нагрузке, что необходимо учитывать при выборе.
• Чувствительность к материалу: Эффективность рамных дюбелей может снижаться при использовании в мягких или пористых материалах, таких как гипсокартон.

Преимущества фасадных дюбелей:

• Высокая прочность: Фасадные дюбели, как правило, обладают большей прочностью и могут выдерживать значительные нагрузки, что делает их идеальными для крепления тяжелых конструкций.
• Устойчивость к внешним воздействиям: Эти дюбели часто изготавливаются из материалов, устойчивых к коррозии и воздействию окружающей среды, что делает их подходящими для использования на фасадах зданий.
• Специальные конструкции: Фасадные дюбели могут иметь специальные формы и конструкции, которые обеспечивают лучшее распределение нагрузки и предотвращают повреждение стен.

Недостатки фасадных дюбелей:

• Сложность установки: Установка фасадных дюбелей может требовать специальных инструментов и навыков, что может усложнить процесс для непрофессионалов.
• Стоимость: Фасадные дюбели, как правило, дороже рамных, что может стать важным фактором при планировании бюджета на строительство или ремонт.

Таким образом, выбор между рамными и фасадными дюбелями зависит от конкретных условий эксплуатации, типа крепежа и требований к прочности. Знание их преимуществ и недостатков поможет сделать правильный выбор и обеспечить надежность крепления в любых условиях.

Советы по выбору дюбелей в зависимости от типа стены

Выбор дюбелей для крепления различных конструкций и предметов на стенах зависит от материала, из которого они изготовлены. Разные типы стен требуют использования различных дюбелей, чтобы обеспечить надежность и долговечность крепления. Рассмотрим основные типы стен и подходящие для них дюбели.

1. Бетонные стены

Для бетонных стен лучше всего подходят рамные и фасадные дюбели, которые обеспечивают надежное крепление. Рамные дюбели, как правило, имеют специальную конструкцию, позволяющую им расширяться в бетоне, что обеспечивает прочное соединение. Фасадные дюбели также могут использоваться, но они чаще применяются для крепления легких конструкций. При выборе дюбелей для бетона важно учитывать их длину и диаметр, чтобы они соответствовали весу предмета, который вы собираетесь крепить.

2. Кирпичные стены

Кирпичные стены требуют особого подхода. Здесь можно использовать как рамные, так и фасадные дюбели, однако важно учитывать, что кирпич может быть пористым, что влияет на выбор типа дюбеля. Рамные дюбели с анкерным механизмом обеспечивают надежное крепление, особенно если они установлены в прочные кирпичные блоки. Фасадные дюбели могут быть использованы для легких конструкций, но их эффективность будет ниже, чем у рамных дюбелей.

3. Гипсокартонные стены

Для гипсокартонных стен необходимо использовать специальные дюбели, такие как дюбели-бабочки или дюбели для гипсокартона. Эти дюбели имеют конструкцию, позволяющую им распределять нагрузку по большей площади, что предотвращает разрушение гипсокартона. Обычные рамные дюбели могут не подойти, так как они не обеспечивают достаточной поддержки в этом материале.

4. Деревянные стены

При креплении на деревянных стенах можно использовать как обычные саморезы, так и дюбели. Однако, если вы хотите обеспечить дополнительную надежность, рекомендуется использовать дюбели с анкерным механизмом, которые обеспечивают лучшее сцепление с деревом. Важно учитывать, что дюбели не должны быть слишком длинными, чтобы не повредить внутренние слои древесины.

5. Пористые материалы (газобетон, пеноблоки)

Для стен из пористых материалов, таких как газобетон или пеноблоки, лучше всего подходят специальные дюбели для легких конструкций. Они имеют конструкцию, позволяющую им расширяться и фиксироваться в пористых стенах. Рамные дюбели могут быть использованы, но важно выбирать модели, которые предназначены именно для таких материалов, чтобы избежать разрушения блока.

При выборе дюбелей всегда учитывайте вес и размеры предмета, который вы собираетесь крепить, а также характеристики стены. Правильный выбор дюбелей обеспечит надежность и долговечность крепления, что особенно важно для безопасности и функциональности ваших конструкций.
