Армирование плиты перекрытия – ключевой этап в строительстве, который обеспечивает прочность и долговечность конструкции. В этой статье мы подробно рассмотрим, как самостоятельно выполнить армирование монолитной плиты, что позволит вам сэкономить средства и получить качественный результат. Мы поделимся полезными советами и нюансами, которые помогут избежать распространенных ошибок. Также вы сможете ознакомиться с наглядным видео, демонстрирующим весь процесс, что сделает задачу еще более понятной и доступной.

Армирование перекрытия – что нужно знать?

Армирование — это метод, широко используемый в строительстве. Он применяется для создания лестничных ступеней, бетонных крылец, арочных перемычек и монолитных плит перекрытия. Суть процесса заключается в сочетании двух материалов с разными свойствами — бетона и арматуры. Бетон, хоть и прочный, хрупок, тогда как металл арматуры обладает гибкостью, позволяющей выдерживать нагрузки и вибрации. Арматура служит каркасом для бетона — без неё он быстро разрушится.

Толщина арматуры варьируется в зависимости от области применения. В жилом строительстве обычно используют арматуру диаметром от 8 до 14 мм, в то время как толщина самой плиты может достигать 150 мм.

При покупке плит важно учитывать, что по форме поперечного сечения они бывают сплошными, ребристыми и пустотными. Пустотные плиты наиболее востребованы благодаря легкому весу, высоким показателям тепло- и звукоизоляции, а также хорошей способности к деформации. Однако у всех готовых изделий есть значительный недостаток — наличие стыков, которые могут не совпадать, образуя неровности. В отличие от этого, при изготовлении монолитной плиты вы получаете ровную и однородную поверхность.

армирование плиты фундамента

Возможности армирования – экономия и утепление

Применение армированных конструкций значительно улучшает теплоизоляцию здания и ускоряет процесс его строительства. Легкий вес армированных плит и других элементов уменьшает нагрузку на фундамент, при этом конструкция остается прочной и способной выдерживать высокие нагрузки и длительное воздействие огня. По статистике, деревянные перекрытия сохраняют свои эксплуатационные характеристики при огневом воздействии примерно 25 минут, тогда как монолитные плиты выдерживают более часа.

Использование таких конструктивных элементов позволяет возводить здания различной площади и сложности. Перекрытия помогают корректировать неправильные геометрические формы помещений и создавать нестандартные конструкции. Возможности планировки дома значительно увеличиваются, так как опорой для таких перекрытий могут служить не только стены, но и внутренние арки или колонны.

Мастера сайта разработали удобный инструмент — Калькулятор монолитного перекрытия. С его помощью вы сможете легко рассчитать параметры монолитного перекрытия.

Армирование фундаментной плиты

Интересные факты

Вот несколько интересных фактов о армировании плит перекрытия, которые могут быть полезны для тех, кто хочет сделать это самостоятельно:

1. Выбор арматуры: Для армирования плит перекрытия обычно используют стальную арматуру, которая бывает разных классов. Наиболее распространённые – это арматура класса AIII (сталь 25Г2С) и A500C. Важно правильно выбрать диаметр и шаг армирования в зависимости от нагрузки и размеров плиты.

2. Правильное размещение арматуры: Арматуру необходимо размещать в верхней и нижней частях плиты, чтобы обеспечить её прочность на сжатие и растяжение. Важно помнить, что верхняя арматура лучше справляется с нагрузками на сжатие, а нижняя – с растяжением. Расположение арматуры также зависит от направления нагрузки.

3. Бетон и арматура: Бетон и сталь имеют схожие коэффициенты температурного расширения, что делает их идеальной парой для конструкций. Однако важно обеспечить правильное покрытие арматуры бетоном (обычно не менее 2-3 см), чтобы предотвратить коррозию и обеспечить долговечность конструкции.

Эти факты помогут вам лучше понять процесс армирования плит перекрытия и сделать его более эффективным и безопасным.

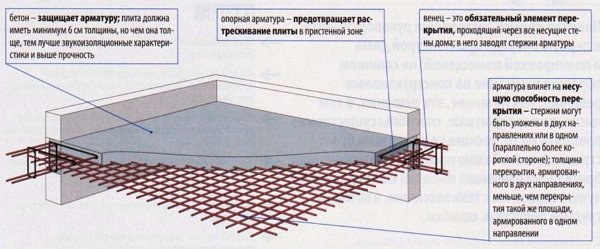

Монолитная плита перекрытия своими руками – схема армирования

Чтобы определить необходимую толщину перекрытия, строители используют простую формулу: длину пролета делят на 30. Полученное значение будет оптимальным для толщины. Традиционная схема армирования плит включает размещение рабочих стержней как в нижней, так и в верхней части плиты, что позволяет перераспределить нагрузку между арматурой и опорами из катанки. Если толщина плиты не превышает 80 мм, для армирования достаточно одного слоя проволочной сетки. Важно поднять сетку так, чтобы она оказалась внутри бетона на глубину не менее 2-3 см.

Сетка может быть выполнена из скрученной проволоки или сварной — второй вариант рекомендуется при диаметре арматуры от 6 мм. Если толщина плиты достигает или превышает 150 мм, армирование следует производить в два слоя, располагая их друг над другом и связывая проволокой. Размер ячеек должен составлять не менее 150×150 мм и не более 200×200 мм. Для достижения максимальной прочности желательно использовать арматуру одинакового сечения. Если вы хотите усилить плиты еще больше, добавьте прутья длиной от 40 до 150 см, привязывая их к основной конструкции.

Нагрузка на конструкцию распределяется следующим образом: основная нагрузка ложится на нижнюю арматуру, в то время как верхняя испытывает сжимающее воздействие, как и сам бетон. Армирование должно проводиться по всей площади монолитной плиты с использованием опалубки, которая обычно изготавливается из дерева или фанеры. Стойки опалубки должны быть надежно закреплены, так как вес одного квадратного метра перекрытия может достигать 300 кг! Для повышения надежности лучше использовать телескопические стойки, способные выдерживать до 2 тонн нагрузки.

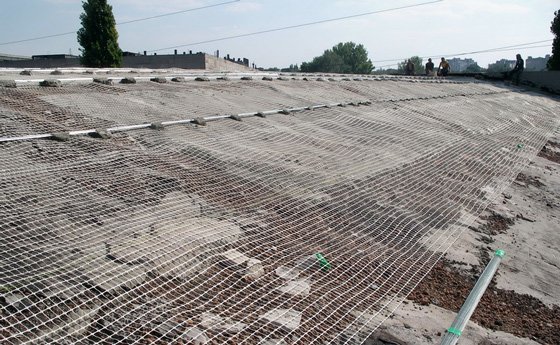

На фото — армирование бетонной стяжки своими руками, vopros-remont.ru. Фото армирования фундамента своими руками, vopros-remont.ru. На фото — как сделать армированную стяжку из бетона, srubnbrus.com. Фото изготовления армированной бетонной плиты, strmnt.ru. На фото — изготовление армированного бетонного фундамента, zemlestroy.ru.

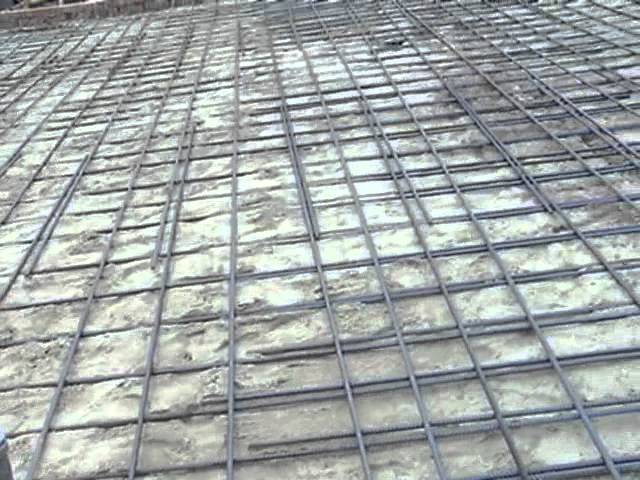

Устройство фундамента, цоколя, монолитной плиты

Своими руками: армирование монолитной плиты перекрытия от А до Я

При армировании рекомендуется использовать горячекатаную стальную арматуру класса А3 с диаметром от 8 до 14 мм в зависимости от предполагаемых нагрузок. Первая сетка укладывается в нижней части плиты, вторая — в верхней. Опалубку следует устанавливать так, чтобы сетки находились внутри плиты, а защитный слой бетона снаружи составлял около 2 см. Арматуру связывают в сетку с помощью вязальной проволоки, формируя ячейки размером 200×200 или 150×150 мм.

Иногда вместо проволоки применяется сварка, но это возможно только при наличии сварочного аппарата и достаточных навыков. Сварка арматурных прутьев может ослабить их в местах соединения, что в дальнейшем приведет к разрушению конструкции.

Сетка из арматуры должна быть непрерывной. Если длины одного прута недостаточно, дополнительный прут следует подвязывать с нахлестом не менее полуметра. Стыки располагаются в шахматном порядке, а края сеток связываются в П-образной форме. При необходимости изгиба арматуры это следует делать только механическими средствами, избегая нагрева прутьев. Нагрев может негативно сказаться на структуре металла и привести к его разрушению. Места с повышенными нагрузками армируются дополнительными прутьями, поэтому важно учитывать расположение тяжелых элементов и скопления отверстий, которые также требуют усиления. Верхнюю сетку необходимо укрепить над несущими стенами и в местах опоры на колонны.

Заливать готовую сетку из арматуры лучше всего с помощью бетононасоса. Если объем работ небольшой, можно справиться своими силами, но потребуется быстрая подача готового бетона и его замешивание, как минимум с использованием ручной бетономешалки, что потребует 2-3 помощников. После заливки обязательно нужно уплотнить бетон: на больших площадях для этого используют глубинный вибратор, а в домашних условиях можно обойтись ритмичным постукиванием молотка по опалубке или открытым элементам сетки.

При затвердевании бетон значительно усаживается, а слишком быстрое высыхание может увеличить усадку, что приведет к образованию микротрещин. Поэтому после заливки монолитной плиты следует поливать ее водой, особенно в жаркую погоду. Избегайте прямой струи, старайтесь равномерно разбрызгивать воду по всей поверхности. Часто для предотвращения растрескивания бетона на нижний слой укладывают полимерную сетку, на которую затем выполняется основная конструкция. Полимерная сетка также используется для армирования бетонных стяжек, когда применение проволоки или арматуры невозможно.

Выбор материалов для армирования плиты перекрытия

При армировании плиты перекрытия важным этапом является выбор подходящих материалов, которые обеспечат необходимую прочность и долговечность конструкции. Основными компонентами для армирования являются арматурные стержни и сетки, а также различные дополнительные элементы, такие как анкеры и связующие материалы.

1. Арматурные стержни

Арматурные стержни изготавливаются из стали и бывают разных диаметров, что позволяет выбрать оптимальный вариант в зависимости от нагрузки на плиту. Наиболее распространенные диаметры – от 10 до 16 мм. При выборе стержней следует учитывать марку стали: наиболее часто используются арматура класса AIII (сталь 3) и A500C (сталь 500). Эти марки обеспечивают хорошую прочность и пластичность, что критично для армирования.

2. Арматурные сетки

Арматурные сетки представляют собой готовые изделия, которые облегчают процесс армирования. Они могут быть сварными или вязаными и имеют различные размеры ячеек и диаметр проволоки. Сетки используются для равномерного распределения нагрузки и предотвращения трещинообразования. При выборе сетки важно учитывать ее характеристики, такие как прочность на растяжение и коррозионную стойкость.

3. Дополнительные элементы

Для повышения надежности конструкции могут использоваться анкеры, которые обеспечивают дополнительное соединение между плитой и другими элементами здания. Также стоит обратить внимание на связующие материалы, такие как специальные клеи или растворы, которые могут улучшить сцепление арматуры с бетоном.

4. Коррозионная защита

Важно помнить о защите арматуры от коррозии, особенно если плита будет подвергаться воздействию влаги. Для этого можно использовать оцинкованные стержни или специальные антикоррозионные покрытия. Также стоит рассмотреть возможность применения полимерных композитов, которые не подвержены коррозии и обладают высокой прочностью.

5. Расчет количества материалов

Перед началом работ необходимо произвести расчет количества арматуры, исходя из проектных требований и нагрузки на плиту. Обычно для этого используют специальные программы или таблицы, которые учитывают размеры плиты, тип нагрузки и характеристики материалов. Правильный расчет поможет избежать недостачи или излишков материалов, что сэкономит время и деньги.

Выбор материалов для армирования плиты перекрытия – это ключевой момент, который определяет прочность и долговечность всей конструкции. Тщательный подход к этому этапу позволит избежать многих проблем в будущем и обеспечит надежность вашего строительства.

Ошибки при армировании и как их избежать

Армирование плиты перекрытия – это важный этап в строительстве, который требует особого внимания к деталям. Ошибки на этом этапе могут привести к серьезным последствиям, включая деформацию конструкции и даже ее разрушение. Чтобы избежать распространенных ошибок, необходимо учитывать несколько ключевых моментов.

1. Неправильный выбор арматуры. Одной из самых распространенных ошибок является использование арматуры, не соответствующей проектным требованиям. Перед началом работ обязательно ознакомьтесь с проектной документацией, чтобы выбрать арматуру нужного диаметра и класса. Использование арматуры низкого качества или неправильного диаметра может значительно снизить прочность плиты.

2. Неправильное расположение арматуры. Арматура должна быть расположена в соответствии с проектом. Основное правило – верхняя арматура должна находиться в верхней части плиты, а нижняя – в нижней. Неправильное расположение может привести к образованию трещин и снижению несущей способности конструкции. Также важно соблюдать расстояние между стержнями арматуры, чтобы обеспечить равномерное распределение нагрузки.

3. Недостаточное количество арматуры. Часто строители пытаются сэкономить на количестве арматуры, что может привести к серьезным последствиям. Необходимо строго следовать проекту и использовать необходимое количество арматуры для обеспечения прочности и долговечности плиты. Помните, что недостаток арматуры может привести к ее деформации и разрушению.

4. Неправильная укладка арматуры. Арматура должна быть уложена ровно и без перекрестий. Перекрестия могут стать слабыми местами, где может произойти разрушение. Также важно использовать специальные приспособления для фиксации арматуры, чтобы она не смещалась во время заливки бетона.

5. Игнорирование защитного слоя. Защитный слой бетона необходим для предотвращения коррозии арматуры. Он должен быть достаточной толщины, чтобы защитить арматуру от воздействия внешней среды. Неправильный расчет защитного слоя может привести к быстрому разрушению конструкции.

6. Неправильная заливка бетона. Заливка бетона должна проводиться равномерно и без перерывов. Необходимо избегать образования пустот и воздушных карманов, которые могут ослабить конструкцию. Также важно следить за тем, чтобы бетон полностью заполнил пространство между арматурой.

Избегая этих распространенных ошибок, вы сможете обеспечить надежность и долговечность плиты перекрытия. Помните, что качественное армирование – это залог безопасности и прочности вашей конструкции.

Проверка и контроль качества армирования

При выполнении армирования плиты перекрытия крайне важно уделить внимание проверке и контролю качества всех этапов работ. Это позволит избежать серьезных проблем в будущем, связанных с прочностью и долговечностью конструкции.

Первым шагом в контроле качества является проверка всех используемых материалов. Арматура должна соответствовать установленным стандартам и требованиям. Для этого необходимо запросить сертификаты качества у поставщика. Важно убедиться, что арматура не имеет видимых дефектов, таких как коррозия, трещины или деформации. Также стоит обратить внимание на диаметр арматуры, который должен соответствовать проектным данным.

Следующий этап контроля – это проверка правильности расчета армирования. Необходимо убедиться, что количество и расположение арматурных стержней соответствуют проектной документации. Для этого можно использовать специальные программы для расчета армирования или обратиться к специалистам. Неправильное армирование может привести к снижению прочности плиты и, как следствие, к ее разрушению.

Перед началом заливки бетона важно провести контроль установки арматуры. Арматурные стержни должны быть правильно расположены в форме каркаса, с учетом всех необходимых отступов от опалубки. Для этого можно использовать специальные пластиковые или металлические подкладки, которые обеспечивают необходимый зазор между арматурой и бетоном. Это предотвратит коррозию арматуры и обеспечит ее надежное соединение с бетоном.

После установки арматуры следует провести контроль ее фиксации. Все стержни должны быть надежно связаны между собой с помощью проволоки или специальных соединительных элементов. Это обеспечит устойчивость конструкции во время заливки бетона и предотвратит смещение арматуры.

Наконец, перед заливкой бетона необходимо провести визуальный осмотр всей конструкции. Убедитесь, что арматура не повреждена, все соединения надежны, а каркас соответствует проекту. Также стоит проверить, что опалубка установлена правильно и не имеет утечек, которые могут привести к потере бетона.

Контроль качества армирования плиты перекрытия – это неотъемлемая часть строительного процесса. Пренебрежение этим этапом может привести к серьезным последствиям, поэтому важно уделить этому вопросу должное внимание и следовать всем рекомендациям.
