Крюки являются неотъемлемой частью грузоподъемного оборудования, играя ключевую роль в обеспечении безопасности и эффективности при выполнении различных работ. В данной статье мы рассмотрим основные характеристики и разновидности крановых, альпинистских и запорных крюков, а также их применение в различных сферах. Понимание особенностей каждого типа крюка поможет вам выбрать наиболее подходящий вариант для ваших нужд, а также обеспечит безопасность и надежность при работе с тяжелыми грузами. В дополнение к текстовой информации, мы предлагаем видео-путеводитель, который наглядно демонстрирует различные виды крюков и их функциональные возможности.

Виды крюков и их применение

В самом общем смысле, крюк — это деталь с изогнутой формой, используемая для перемещения грузов, фиксации элементов, запирания и множества других задач, как повседневных, так и специализированных. Эти изделия находят применение в различных сферах человеческой деятельности:

• Обычный гвоздь, вбитый в стену и согнутый для подвешивания инструмента, можно считать самодельным крюком с произвольным радиусом изгиба и регулируемой грузоподъемностью в зависимости от глубины вбивания;
• Бытовые вешалки и крючки для банных принадлежностей — отличное решение для удобного размещения аксессуаров на кафельных стенах или плиточных поверхностях. Легкие самоклеящиеся крючки выдерживают вес тяжелых полотенец или халатов, а их установка занимает всего несколько секунд, без необходимости сверления;
• Рыболовные крючки — незаменимые помощники для любителей активного отдыха с удочкой. Эти изогнутые инструменты могут быть двойными или тройными и имеют специальные зазубрины для надежного удержания улова. Их грузоподъемность позволяет справляться с сотнями килограммов активно сопротивляющейся рыбы;
• Крючки для вязания — инструмент с многовековой историей, который в сочетании с клубком пряжи стал символом образа «моя любимая бабушка». В современных текстильных станках представлены различные модели крючков для вязания и переплетения нитей;
• Альпинистские крюки, вбиваемые в скальные породы для покорения горных вершин и обеспечения безопасности при восхождениях. Эти крючки изготавливаются не только из стали, но и из легких титановых сплавов, хотя их стоимость значительно выше;
• Спусковой крючок — важнейшая деталь любого огнестрельного оружия и некоторых строительных инструментов, таких как распылители для краски или клеевые пистолеты. Прочность спускового крючка должна быть значительно выше, чем у корпуса этих приборов, так как он подвергается постоянной механической нагрузке, а его поломка может вывести из строя весь инструмент;
• Крепежные элементы крючковидной формы широко используются в мебельном производстве и строительстве, находя применение в различных моделях замков и щеколд.

Наиболее ответственной деталью в любом такелажном процессе является грузоподъемный крюк подвесного типа — устройство, предназначенное для захвата, подъема и перемещения тяжелых изделий с помощью кранов, лебедок, тельферов, полиспастов и других механизмов.

Хотя башенные краны в частном хозяйстве не используются, мощные лебедки и другие грузоподъемные устройства могут эксплуатироваться самостоятельно. Эффективность и безопасность такой эксплуатации во многом зависят от качества крюков — именно на них ложится вся нагрузка, и их внезапная поломка может привести к серьезным последствиям.

Крюк самозакрывающийся

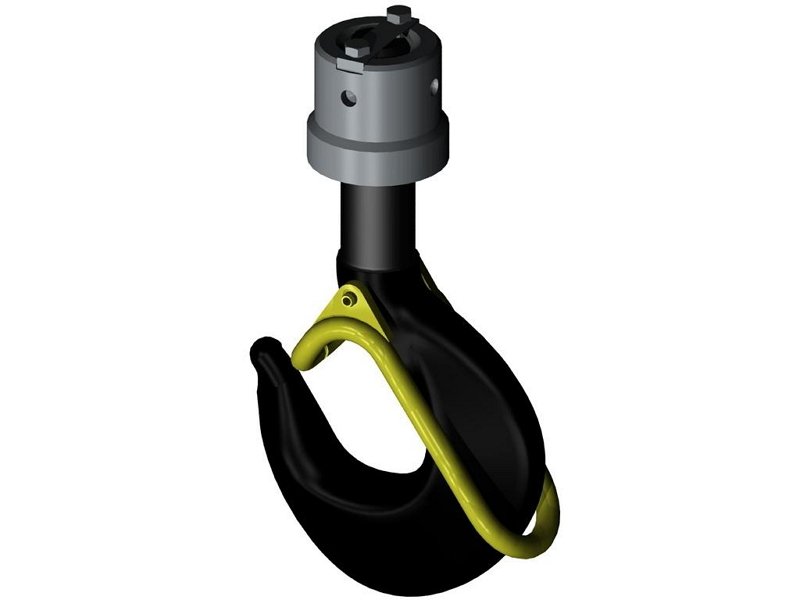

Крюк крановый кованый – массивность и надежность

Во всех устройствах для транспортировки грузов используется монтажный такелажный крюк различных типов, среди которых основным является кованое (или штампованное) изделие. Кованые крюки производятся на металлургических заводах и в специализированных мастерских из стали марок 20 или 20Г. Метод литья не получил широкого распространения из-за риска внутренних дефектов, таких как пустоты и трещины.

Изготовление кованых крюков требует сложного и дорогостоящего прессового и кузнечного оборудования. В кустарных условиях любые ремонты таких изделий строго запрещены: при обнаружении трещин или других повреждений деталь должна быть заменена на новую, соответствующую необходимой грузоподъемности. Кованые крюки выпускаются в различных конструктивных вариантах с различными грузоподъемными характеристиками:

• Однорогие крюки для механизмов с ручным приводом выдерживают нагрузки от 400 кг до 20 тонн;
• Двурогие крюки для такелажных машин с ручным приводом могут перемещать грузы от 8 до 20 тонн;
• Однорогие крюки для машинного привода и умеренного режима эксплуатации (например, заводские тельферы) могут транспортировать грузы от 300 кг до 100 тонн;
• Однорогие крюки для машин и механизмов, работающих в тяжелых условиях (например, в шахтах или карьерах), выдерживают нагрузки до 80 тонн;
• Двурогие крюки с машинным приводом для тяжелых производственных условий способны нести нагрузки до 100 тонн.

Маркировка максимально допустимого веса наносится на массивные крюки с обеих сторон с помощью горячей штамповки. Важно помнить, что указанный на маркировке вес предназначен для кратковременного подъема и перемещения. Оставлять тельфер или лебедку с закрепленным грузом строго запрещено как с точки зрения техники безопасности, так и для предотвращения возможных поломок или повреждений крюков, цепей и рычагов.

Крюк с вилочным разъемом SKHL

Интересные факты

Вот несколько интересных фактов о различных типах крюков:

1. Крановые крюки: Крановые крюки, используемые в строительстве и грузоперевозках, могут выдерживать огромные нагрузки, достигающие десятков тонн. Они часто изготавливаются из высокопрочной стали и проходят строгие испытания на прочность и надежность. Некоторые современные крановые крюки оснащены датчиками, которые позволяют отслеживать нагрузку в реальном времени, что повышает безопасность при работе.

2. Альпинистские крюки: Альпинистские крюки, или «клинья», используются для обеспечения безопасности при восхождении на скалы и горы. Они могут быть сделаны из легких, но прочных материалов, таких как алюминий или сталь. Интересно, что альпинисты часто используют различные типы крюков в зависимости от условий: например, для ледолазания применяются специальные ледовые крюки, которые имеют зубцы для лучшего сцепления со льдом.

3. Запорные крюки: Запорные крюки, используемые в различных механизмах и устройствах, обеспечивают надежное крепление и защиту от случайного открытия. Они часто применяются в автомобилях, дверях и даже в некоторых видах спортивного снаряжения. Интересно, что некоторые запорные крюки имеют автоматические механизмы, которые позволяют им открываться и закрываться одним движением, что значительно упрощает использование.

Другие разновидности крюковой подвески

При равных условиях (грузоподъемность, размеры и конструктивные характеристики) для такелажных работ рекомендуется использовать универсальный крюк с фиксирующим механизмом. Этот крюк представляет собой стальную пластину на шарнире, которая перед креплением груза отводится внутрь, а затем упирается в конец крюка над зафиксированным тросом. Крюки с фиксирующим механизмом значительно снижают риск падения грузов из-за соскальзывания или случайных колебаний во время перемещения и неаккуратной транспортировки.

Помимо традиционных кованых крюков, в механизмах грузоподъемности применяются и другие виды крепежа:

• Пластинчатые крюки. Эти устройства чаще всего используются в грузоперевозках на вокзалах и в портах, а также в литейной промышленности благодаря своей сложной конструкции и высокой прочности. Они состоят из отдельных пластин-сборок из мягкой стали, которые крепятся в углублении крюка. Мягкая сталь равномерно распределяет нагрузку от строповых канатов, что позволяет пластинчатым крюкам иметь грузоподъемность до 315-320 тонн, что значительно превышает аналогичные показатели кованых крюков.
• Грузовая петля – это замкнутый крюк, выполненный из цельнокованой стали без прорезей. Грузы крепятся путем пропускания тросов через основание петли или с помощью дополнительных строп. Цельнокованая петля может быть тоньше, но сохраняет грузоподъемность на уровне кованого крюка благодаря равномерному распределению нагрузки в углублении. Одним из вариантов грузовой такелажной петли являются рым-болты – массивные устройства, которые крепятся к перемещаемому объекту с помощью резьбового соединения.
• Крюковая подвеска – это механизм захвата грузов, соединенный с подъемным краном. Она может иметь одну или несколько осей для равномерного распределения нагрузки, что облегчает перемещение грузов и скольжение тросов во время такелажных работ. Правильный расчет, грамотное использование и регулярная профилактика крановых подвесок играют ключевую роль в обеспечении качества работы подъемных кранов, их безопасности и долговечности.

На фото: крюк для монтажа, gkds.ru; грузоподъемный вращающийся крюк с защелкой, krivoyrog.all.biz; S-образный грузоподъемный крюк, sevzapkanat.com; подвесной крюк, potoloksam.ru; универсальный крюк, dontelenet.com.

Использование Manitou MT 1740 SLT с крюковой подвеской и траверсой

Преимущества и недостатки различных типов крюков

Крюки являются важными элементами в различных отраслях, включая строительство, альпинизм и промышленность. Каждый тип крюка имеет свои особенности, преимущества и недостатки, что делает их подходящими для определенных задач. Рассмотрим подробнее три основных типа крюков: крановые, альпинистские и запорные.

Крановые крюки

Крановые крюки предназначены для подъема и перемещения тяжелых грузов с помощью кранов. Они изготавливаются из прочных материалов, таких как сталь, и могут выдерживать значительные нагрузки.

• Преимущества:
  • Высокая грузоподъемность: Крановые крюки способны поднимать тонны грузов, что делает их незаменимыми в строительстве и на производстве.
  • Надежность: Они проходят строгие испытания на прочность и устойчивость, что обеспечивает безопасность при работе.
  • Универсальность: Крановые крюки могут использоваться с различными типами подъемного оборудования.
• Недостатки:
  • Габариты: Крановые крюки имеют большие размеры, что может ограничивать их использование в ограниченных пространствах.
  • Стоимость: Высококачественные крановые крюки могут быть дорогими, что увеличивает затраты на оборудование.

Альпинистские крюки

Альпинистские крюки, или карабины, используются в спортивном альпинизме и скалолазании для обеспечения безопасности и крепления снаряжения. Они легкие и компактные, что делает их удобными для переноски.

• Преимущества:
  • Легкость: Альпинистские крюки изготавливаются из легких материалов, таких как алюминий, что снижает общий вес снаряжения.
  • Компактность: Их небольшие размеры позволяют легко помещать их в рюкзак или на пояс.
  • Удобство использования: Карабины имеют механизм, который позволяет быстро и легко их открывать и закрывать.
• Недостатки:
  • Низкая грузоподъемность: Альпинистские крюки не предназначены для подъема тяжелых грузов и имеют ограниченные характеристики по прочности.
  • Уязвимость к повреждениям: При неправильном использовании или падении они могут деформироваться или сломаться.

Запорные крюки

Запорные крюки используются для фиксации и удержания различных объектов, таких как двери, крышки и другие конструкции. Они обеспечивают надежное закрытие и защиту от случайного открытия.

• Преимущества:
  • Безопасность: Запорные крюки обеспечивают надежное удержание, что предотвращает случайное открытие и доступ к защищаемым объектам.
  • Простота установки: Они легко устанавливаются и могут быть использованы в различных конструкциях.
  • Долговечность: Изготавливаются из устойчивых к коррозии материалов, что обеспечивает их долговечность.
• Недостатки:
  • Ограниченная грузоподъемность: Запорные крюки не предназначены для подъема тяжелых грузов и могут быть неэффективны в таких ситуациях.
  • Зависимость от механизма: Работоспособность запорного механизма может зависеть от его состояния и правильной эксплуатации.

В заключение, выбор типа крюка зависит от конкретных задач и условий эксплуатации. Крановые крюки идеально подходят для тяжелых грузов, альпинистские крюки обеспечивают безопасность в спорте, а запорные крюки используются для фиксации объектов. Понимание преимуществ и недостатков каждого типа поможет сделать правильный выбор в зависимости от потребностей.

Безопасность при использовании крюков

Безопасность при использовании крюков является одной из самых важных тем, требующих особого внимания как со стороны операторов, так и со стороны руководителей работ. Неправильное использование крюков может привести к серьезным травмам и даже летальным исходам. Поэтому необходимо соблюдать ряд правил и рекомендаций, чтобы минимизировать риски.

Во-первых, перед началом работы необходимо провести тщательный осмотр всех элементов системы, включая сам крюк, цепи, тросы и другие соединительные элементы. Важно убедиться, что они не имеют видимых повреждений, таких как трещины, коррозия или износ. Если обнаружены какие-либо дефекты, оборудование должно быть немедленно выведено из эксплуатации до устранения неисправностей.

Во-вторых, необходимо использовать крюки, соответствующие грузоподъемности и условиям эксплуатации. Каждый тип крюка имеет свои характеристики и предельные нагрузки, которые не следует превышать. Например, крановые крюки предназначены для работы с тяжелыми грузами, тогда как альпинистские крюки рассчитаны на меньшие нагрузки и предназначены для использования в условиях, связанных с высотой.

Третьим важным аспектом является правильная техника подъема и перемещения грузов. Груз должен быть надежно закреплен на крюке, а сам крюк должен быть правильно установлен. При подъеме груза следует избегать резких движений и рывков, так как это может привести к срыву груза или повреждению оборудования.

Кроме того, необходимо учитывать окружающую среду и условия работы. Например, при использовании крюков на открытом воздухе следует обращать внимание на ветер, дождь и другие погодные условия, которые могут повлиять на безопасность. В помещениях важно следить за освещением и свободным пространством для маневрирования.

Также стоит отметить, что обучение и подготовка персонала играют ключевую роль в обеспечении безопасности. Все операторы и работники, работающие с крюками, должны проходить регулярные тренинги и инструктажи по технике безопасности, а также знать, как действовать в экстренных ситуациях.

Наконец, важно вести учет и документацию всех операций с использованием крюков. Это поможет не только в случае возникновения инцидентов, но и для анализа и улучшения процессов работы. Регулярные проверки и аудит оборудования также способствуют поддержанию высокого уровня безопасности.

Будущее технологий в производстве крюков

С развитием технологий и увеличением требований к безопасности и эффективности в различных отраслях, производство крюков претерпевает значительные изменения. В частности, это касается крановых, альпинистских и запорных крюков, которые становятся более сложными и высокотехнологичными.

Одним из ключевых направлений является использование современных материалов. Например, легкие и прочные сплавы, такие как титан и углеродные волокна, позволяют создавать крюки, которые обладают высокой прочностью при минимальном весе. Это особенно актуально для альпинистских крюков, где каждая грамма имеет значение. Использование таких материалов также способствует улучшению коррозионной стойкости, что увеличивает срок службы оборудования.

Кроме того, внедрение технологий 3D-печати открывает новые горизонты в производстве крюков. С помощью аддитивного производства можно создавать сложные геометрические формы, которые невозможно получить традиционными методами. Это позволяет оптимизировать конструкцию крюков, улучшая их функциональные характеристики и снижая вес.

Автоматизация и роботизация производственных процессов также играют важную роль в будущем технологий. Использование роботизированных систем для сборки и контроля качества крюков позволяет значительно повысить точность и снизить вероятность ошибок. Это особенно важно для крановых и запорных крюков, где надежность и безопасность являются критически важными.

Внедрение интеллектуальных технологий, таких как Интернет вещей (IoT), также меняет подход к производству и эксплуатации крюков. Оснащение крюков датчиками, которые могут отслеживать нагрузку, состояние и износ, позволяет проводить профилактическое обслуживание и предотвращать аварийные ситуации. Это особенно актуально для крановых систем, где безопасность является приоритетом.

Наконец, устойчивое развитие и экологические аспекты становятся все более важными в производстве крюков. Компании начинают использовать переработанные материалы и разрабатывать технологии, которые минимизируют воздействие на окружающую среду. Это не только отвечает требованиям законодательства, но и соответствует ожиданиям потребителей, которые все больше обращают внимание на экологические аспекты продукции.

Таким образом, будущее технологий в производстве крюков обещает быть ярким и многообещающим. Инновации в материалах, производственных процессах и технологиях управления создают новые возможности для повышения безопасности, эффективности и устойчивости в различных отраслях, где используются крюки.
