Сварка металла — это важный навык, который может пригодиться как в профессиональной деятельности, так и в быту. В данной статье мы рассмотрим основы и виды ручной электродуговой сварки, а также особенности электрической дуги и ее влияние на металл. Вы узнаете о технологиях сварочных работ в зависимости от выбранного аппарата, что поможет вам самостоятельно освоить этот процесс и избежать распространенных ошибок. Эта информация будет полезна как новичкам, так и тем, кто хочет улучшить свои навыки в сварочном деле.

Основы сварки

Процесс электросварки металлов включает несколько ключевых этапов. Силовой источник, такой как трансформатор или инвертор, генерирует ток определенной мощности. Этот ток передается по проводам к металлическому электроду. Между подготовленной к сварке заготовкой и электродом возникает электрический разряд, создающий высокотемпературную электрическую дугу, способную расплавить металл. В результате образуется ванночка из кипящего металла, в которой плавится и сам электрод, выполняющий функцию присадочного материала.

Сварщик, перемещая дугу, формирует сварной шов, в котором расплавленный металл обеих заготовок смешивается, создавая прочное монолитное соединение.

Как правильно вести электрод? (Уроки сварки.)

Виды электросварки

Электрическая дуга образуется благодаря мощному току, подаваемому к электроду. Этот ток может быть переменным или постоянным, в зависимости от источника: сварочного трансформатора или инвертора.

• Трансформатор. В зависимости от модели, он может подключаться к сети с напряжением 220 или 380 V. Однако новичку работать с таким устройством сложно, так как при использовании переменного тока электродуга становится нестабильной. Удерживать её на нужном уровне человеку с небольшим опытом сварки трудно. Кроме того, дуга создает шум и может разбрызгивать расплавленный металл из ванночки. Трансформатор обычно имеет значительный вес и размеры, а также вызывает резкие колебания напряжения в электросети, особенно при зажигании дуги, что негативно сказывается на работе бытовой техники.

• Инвертор. Он выдает к электроду постоянный ток, преобразованный из переменного, получаемого от централизованной электросети с напряжением 220 V. Это устройство отличается легким весом, компактными размерами, работает практически бесшумно и минимально влияет на напряжение в сети. Инвертор обладает высокой производительностью, а подаваемый к электроду постоянный ток обеспечивает стабильное горение электродуги, что позволяет варить даже тонкий металл. Это делает процесс сварки более управляемым и удобным.

Таким образом, инвертор является идеальным выбором для начинающего сварщика, стремящегося развить свои навыки.

Урок 1 для начинающего сварщика. Lesson 1 for the novice welder.

Интересные факты

Вот несколько интересных фактов о сварке, которые могут помочь в изучении этой темы:

1. Разнообразие методов сварки: Существует множество методов сварки, включая дуговую, MIG (металл-инертный газ), TIG (титан-инертный газ) и газовую сварку. Каждый метод имеет свои особенности и применяется в зависимости от типа металла, толщины и условий работы. Например, TIG-сварка обеспечивает высокое качество шва и используется для тонких материалов, тогда как MIG-сварка более быстрая и удобная для больших объемов работ.

2. Температура сварки: Процесс сварки может достигать очень высоких температур, иногда превышающих 3000 градусов Цельсия. Это позволяет расплавлять металл и соединять его, но также требует строгого контроля, чтобы избежать перегрева и деформации материала. Правильная настройка параметров сварки, таких как ток и скорость, критически важна для достижения качественного шва.

3. Безопасность при сварке: Сварка может быть опасной, если не соблюдать меры предосторожности. В процессе сварки выделяются вредные газы и ультрафиолетовое излучение, что делает использование защитного оборудования, такого как маски, перчатки и защитная одежда, обязательным. Кроме того, важно работать в хорошо проветриваемом помещении, чтобы минимизировать риск отравления газами.

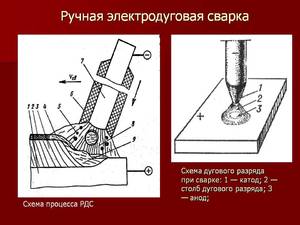

Технология процесса

Электросварка — это процесс плавления металла при высоких температурах. Чтобы освоить технику сварки с использованием электродуги, важно понимать все этапы процесса:

1. Электродуга возникает, когда электрод касается металла, после чего между ними образуется расстояние (2−5 мм), которое необходимо поддерживать. Под воздействием дуги происходит плавление и смешивание металла свариваемых заготовок и электрода.
2. Размер сварной ванночки зависит от напряжения на электроде, его положения, скорости движения электродуги, а также от формы и размеров кромок свариваемых деталей и других факторов. Обычно глубина ванночки составляет около 6 мм, длина — 10−30 мм, а ширина — 8−15 мм.
3. При сгорании покрытия электрода образуется газовая оболочка, которая защищает дугу и расплавленный металл от окисления при контакте с воздухом, а также поддерживает необходимую температуру для плавления.
4. Когда горящий электрод перемещается от места, где расплавился металл, начинается процесс кристаллизации и охлаждения шва, соединяющего сваренные элементы. На его поверхности формируется корка шлака, которую затем удаляют с помощью молотка.
5. Шлак, образующийся на поверхности расплавленного металла, помогает поддерживать температуру во время кристаллизации и предотвращает доступ кислорода из воздуха к металлу.

Рабочие инструменты сварщика

Инверторы для сварки обычно поставляются с комплектом кабелей, включая электродный держатель и зажим для массы. При покупке этих комплектующих важно внимательно осмотреть их качество.

Сварочные кабели должны иметь гибкую резиновую изоляцию и надежные латунные контакты, а также соответствовать разъему устройства. Если инвертор предназначен для работы с током до 150А, сечение кабелей должно составлять около 16 мм². Для 200А требуется сечение 25 мм², а для токов свыше 250А рекомендуется использовать кабели с сечением 35 мм². Не стоит удлинять провода, так как это может снизить мощность тока, подаваемого на электрод.

Электродный держатель — один из самых важных инструментов сварщика. С его помощью осуществляется основная работа с электродугой при сварке металла. Обычно он представляет собой качественно изолированную и безопасную конструкцию в виде зажима. Эта модель удобна тем, что после замены электрода его можно установить не только перпендикулярно держателю, но и под углом 45°.

Зажим, используемый для подключения массы к свариваемой детали, должен иметь мощную пружину и латунные контакты.

Кроме того, сварщик должен быть обеспечен:

1. Защитной маской, защищающей от вредных лучей сварочной дуги.
2. Перчатками и одеждой из плотного, огнеупорного материала, а также кожаной обувью.
3. Подручными инструментами, такими как комбинированный молоток с зубилом и металлическая щетка.
4. Ведром с водой или огнетушителем.

Выбор электродов зависит от толщины свариваемого металла. Мощность напряжения для сварки определяется в зависимости от диаметра электрода: на каждый миллиметр диаметра требуется примерно 30−40 А.

Рекомендуется не превышать это значение, иначе вместо плавления металла электрод будет просто выдувать его из ванночки.

Азы электродугового способа

В рекомендациях по освоению сварки инвертором особое внимание следует уделить старту процесса. Перед началом работы необходимо установить свариваемые детали в нужное положение и, при необходимости, надежно закрепить их на рабочем столе. Для обеспечения пожарной безопасности рядом должно находиться ведро с водой. Чтобы избежать случайного возгорания, сварку не следует проводить на деревянных поверхностях. Также важно не оставлять горячие обрезки электродов в зоне сварочных работ.

Розжиг электродуги и наложение шва

Для успешного зажигания дуги без залипания электрода наклоните его к металлической заготовке под углом около 60 градусов и выполните скользящее движение, как будто проводите спичкой по коробку. Как только появится искра, оторвите электрод от металла на расстояние 3−5 мм и удерживайте его в этом положении на протяжении всего процесса сварки. Если электрод залипнет к поверхности во время розжига, слегка покачайте его из стороны в сторону и попробуйте снова.

Во время горения дуги электрод следует медленно перемещать вдоль краев свариваемых заготовок, выполняя плавные колебательные движения. Эти движения помогут расплавленному металлу, нагретому до высокой температуры, «собраться» в центре ванночки, формируя прочный, слегка выпуклый шов.

Когда электрод сгорит до минимального размера, замените его новым. Затем удалите шлак с наваренного шва и на расстоянии примерно 10−12 мм от углубления, образовавшегося в конце проваренного шва, снова зажгите электродугу.

После этого верните электрод к углублению, заполняя его расплавленным металлом, и продолжайте работу.

Манипуляция электродом

Перед освоением сварки с помощью инвертора важно ознакомиться с траекториями движения электрода, которые необходимо выполнять в процессе сварочных работ. Существует три основных направления:

1. Поступательные движения. Небольшие колебания дуги осуществляются вдоль свариваемого шва. Для этого нужно поддерживать стабильное горение электродуги определенной длины.
2. Поперечные движения из стороны в сторону применяются для формирования нужной ширины сварного шва. Обычно они используются для перекрытия ранее выполненных швов.
3. Продольное направление. Здесь формируется тонкий шов определенной высоты, которая зависит от скорости движения электрода и его диаметра. Чтобы увеличить прочность шва, его перекрывают новым, выполненным с помощью поперечного движения электродуги.

На практике, особенно при сварке толстых металлов, используются все три движения, которые выполняются поочередно при наложении швов друг на друга.

Кроме стандартных техник, у каждого сварщика со временем формируется уникальный стиль. Основная задача заключается в качественной проплавке кромок свариваемых деталей и создании шва заданной высоты и ширины.

Работа с трубами

Ручная дуговая сварка позволяет создавать швы в различных положениях: вертикальном, горизонтальном и потолочном. Самый простой вариант — сварка в нижнем положении. Например, при сварке трубопровода в горизонтальном положении можно работать в любых пространственных ориентациях. Если труба установлена вертикально, шов накладывается только в горизонтальной плоскости.

Процесс сварки трубы можно выполнить самостоятельно, поворачивая её вокруг своей оси с использованием газового аппарата или инвертора. В этом случае шов будет выполнен вертикально или в нижнем положении.

Если толщина стенок свариваемых труб не превышает 6 мм, на стык накладываются два шва: коренной и перекрывающий. При толщине стенок от 6 до 12 мм требуется не менее трех слоев. Для металла толщиной более 19 мм шов формируется из четырех и более слоев.

Каждый наложенный шов необходимо очищать от шлака и тщательно зачищать перед началом следующего слоя.

Первый шов, или коренной, является наиболее критичным. Он полностью расплавляет кромки трубы и после завершения сварки требует тщательной проверки на наличие пор и трещин. В случае их обнаружения дефекты вырезаются, и это место проваривается заново.

Второй и последующие слои выполняются с меньшей скоростью. Начало каждого нового слоя должно смещаться относительно предыдущего на 15−30 мм. Завершающий верхний слой должен плавно переходить в поверхность металла свариваемой трубы и иметь определенный катет.

Для повышения качества сварного соединения новый слой следует накладывать в обратном направлении относительно предыдущего.

Соединение деталей сваркой, первые шаги в ручной дуговой сварке | Detail joinment -Территория сварки

Несколько советов мастера

Для эффективного освоения практических навыков электросварки рекомендуется начинать с выполнения швов на толстом металлическом листе. Это поможет легче научиться управлять электродугой и создавать разнообразные швы с помощью простых и плавных движений электрода. Полученные навыки позволят понять, под каким углом и с какими движениями лучше формировать шов, что в дальнейшем способствует выработке индивидуального стиля работы с держателем.

Не стоит сразу сваривать две заготовки длинным сплошным швом. При нагревании шов может стягиваться, что приведет к деформации сваренной детали. Чтобы избежать этого, заготовки следует временно соединить небольшими точечными прихватками с интервалом 80–250 мм. Этот шаг зависит от размеров заготовок, которые готовятся к сварке.

Безопасность при сварке

Сварка – это процесс соединения металлов, который требует не только навыков и знаний, но и строгого соблюдения мер безопасности. Неправильное обращение с оборудованием и игнорирование правил безопасности могут привести к серьезным травмам или даже летальным исходам. Поэтому перед тем, как приступить к сварочным работам, необходимо ознакомиться с основными аспектами безопасности.

Во-первых, важно использовать подходящую защитную экипировку. Это включает в себя:

• Защитные очки или маска: Они защищают глаза от яркого света и искр, которые возникают в процессе сварки. Маска должна быть оснащена светофильтром, который защищает от ультрафиолетового и инфракрасного излучения.
• Перчатки: Используйте специальные сварочные перчатки, которые защищают руки от высоких температур и механических повреждений.
• Спецодежда: Одевайте огнеупорную одежду, чтобы избежать ожогов. Избегайте синтетических тканей, так как они могут воспламеняться.
• Обувь: Носите закрытую обувь с жесткой подошвой, чтобы защитить ноги от падающих предметов и горячих капель металла.

Во-вторых, необходимо обеспечить безопасное рабочее пространство. Убедитесь, что место, где вы собираетесь сваривать, хорошо проветривается. Сварка может выделять вредные газы, такие как озон и угарный газ, поэтому наличие свежего воздуха критически важно. Также следует убрать все легковоспламеняющиеся материалы и предметы из зоны сварки, чтобы избежать возгораний.

В-третьих, перед началом работ проверьте оборудование. Убедитесь, что сварочный аппарат исправен, провода не повреждены, а все соединения надежны. Неправильная работа оборудования может привести к электрическим ударам или другим несчастным случаям.

Кроме того, важно знать основы первой помощи. В случае травмы или ожога необходимо иметь под рукой аптечку и знать, как правильно оказать первую помощь. Это может спасти жизнь в экстренной ситуации.

Наконец, соблюдайте правила работы с газами, если вы используете газосварку. Храните баллоны с газами в вертикальном положении, вдали от источников тепла и открытого огня. При работе с газами всегда проверяйте наличие утечек с помощью мыльной воды.

Соблюдение этих простых, но важных правил безопасности поможет вам избежать несчастных случаев и сделает процесс сварки более безопасным и эффективным. Помните, что безопасность – это не только ваша ответственность, но и забота о тех, кто находится рядом с вами.

Средства индивидуальной защиты

При сварке металла безопасность является одним из самых важных аспектов. Сварочные работы связаны с высоким риском получения травм, поэтому использование средств индивидуальной защиты (СИЗ) является обязательным. Рассмотрим основные виды СИЗ, которые помогут защитить сварщика от различных опасностей.

1. Защита глаз и лица: Сварка сопровождается ярким светом, ультрафиолетовым и инфракрасным излучением, которые могут вызвать ожоги глаз и кожи. Для защиты глаз необходимо использовать сварочные маски или щитки, оснащенные фильтрами, которые снижают интенсивность света и защищают от вредного излучения. Рекомендуется выбирать маски с автоматическим затемнением, которые адаптируются к яркости дуги.

2. Защита кожи: Сварка может привести к ожогам кожи из-за искр и капель расплавленного металла. Для защиты кожи сварщик должен носить специальную сварочную одежду, изготовленную из огнеупорных материалов. Это могут быть комбинезоны, куртки и брюки, которые полностью закрывают тело. Также важно использовать перчатки, которые защищают руки от высоких температур и механических повреждений.

3. Защита органов дыхания: Во время сварки выделяются вредные газы и дым, которые могут негативно сказаться на здоровье сварщика. Для защиты органов дыхания рекомендуется использовать респираторы или маски с фильтрами, которые способны задерживать вредные частицы и газы. Важно также обеспечить хорошую вентиляцию рабочего места, чтобы снизить концентрацию вредных веществ в воздухе.

4. Защита слуха: В некоторых случаях сварочные работы могут сопровождаться высоким уровнем шума, что может привести к повреждению слуха. Если сварка производится в условиях повышенного шума, рекомендуется использовать беруши или наушники, которые снижают уровень звука.

5. Защита ног: Ноги сварщика также подвержены риску получения травм. Для защиты следует носить специальную обувь с металлическим носком, которая защищает от падения тяжелых предметов и искр. Обувь должна быть удобной и обеспечивать хорошее сцепление с поверхностью.

Использование средств индивидуальной защиты является неотъемлемой частью сварочных работ. Соблюдение правил безопасности и использование качественных СИЗ помогут предотвратить травмы и сохранить здоровье сварщика. Перед началом работы обязательно проверьте исправность и целостность всех средств защиты, чтобы обеспечить максимальную безопасность во время сварки.

Правила работы с газами и электричеством

Сварка – это процесс соединения металлов, который требует не только навыков, но и строгого соблюдения правил безопасности, особенно при работе с газами и электричеством. Неправильное обращение с этими элементами может привести к серьезным травмам или даже летальным исходам. Поэтому важно знать основные правила и рекомендации, которые помогут избежать несчастных случаев.

Во-первых, перед началом сварочных работ необходимо убедиться, что рабочее место хорошо проветривается. При сварке выделяются вредные газы и пары, которые могут вызвать отравление или другие проблемы со здоровьем. Использование вытяжных систем и респираторов поможет минимизировать риск.

Во-вторых, следует обратить внимание на использование защитного оборудования. Это включает в себя сварочную маску с соответствующим уровнем затемнения, защитные перчатки, специальную одежду и обувь. Все эти элементы помогут защитить кожу и глаза от ультрафиолетового излучения, искр и горячих капель металла.

При работе с газами, такими как ацетилен или кислород, необходимо соблюдать осторожность. Храните баллоны в вертикальном положении и в специально отведенных местах, вдали от источников тепла и открытого огня. Проверяйте состояние баллонов и шлангов на наличие повреждений перед использованием. Не допускайте утечек газа, так как это может привести к взрывам.

Электрическая сварка требует особого внимания к электрическим соединениям и оборудованию. Перед началом работы убедитесь, что сварочный аппарат исправен и правильно заземлен. Используйте только качественные кабели и электроды, соответствующие типу сварки. Не забывайте отключать оборудование от сети, когда оно не используется, и избегайте работы в условиях повышенной влажности.

Также важно помнить о том, что сварка – это не только физический процесс, но и работа с электричеством. Поэтому, если вы не уверены в своих знаниях или навыках, лучше обратиться за помощью к опытному специалисту. Обучение у профессионалов поможет вам не только освоить технику сварки, но и научиться безопасно работать с газами и электричеством.

Следуя этим простым, но важным правилам, вы сможете значительно снизить риски, связанные с сварочными работами, и сосредоточиться на освоении навыков сварки. Безопасность должна быть вашим приоритетом, чтобы процесс обучения был не только эффективным, но и безопасным.

Первая помощь при травмах

Сварка — это процесс, который, несмотря на свою распространенность, может быть опасным, если не соблюдать меры предосторожности. Важно знать, как правильно оказать первую помощь при травмах, связанными со сварочными работами, чтобы минимизировать последствия и обеспечить безопасность. Рассмотрим основные виды травм и соответствующие действия.

1. Ожоги

Ожоги являются одной из самых распространенных травм при сварке. Они могут возникнуть из-за контакта с горячими поверхностями или расплавленным металлом. В случае получения ожога:

• Сразу же охладите пораженный участок кожи под холодной (но не ледяной) водой в течение 10-20 минут.
• Не прокалывайте пузырьки, если они образовались, так как это может привести к инфекции.
• Накройте ожог стерильной повязкой или чистой тканью, чтобы защитить его от загрязнений.
• Если ожог серьезный (например, 3-й степени), немедленно обратитесь за медицинской помощью.

2. Удары и порезы

При работе с металлическими деталями и инструментами возможны порезы и ушибы. В случае пореза:

• Остановите кровотечение, нажав на рану чистой тканью или бинтом.
• Промойте рану под проточной водой и обработайте антисептиком.
• При необходимости наложите повязку. Если кровотечение не останавливается, обратитесь к врачу.

3. Электрические травмы

Сварка подразумевает использование электричества, что может привести к электрическим травмам. Если кто-то получил удар током:

• Немедленно отключите источник электричества, если это безопасно сделать.
• Не прикасайтесь к пострадавшему, пока он все еще находится под напряжением.
• Если пострадавший не дышит, начните сердечно-легочную реанимацию (СЛР) и вызовите скорую помощь.

4. Вдыхание дымов и газов

Сварка может выделять токсичные газы и пары, что может привести к отравлению. Если кто-то потерял сознание или испытывает затруднения с дыханием:

• Переместите пострадавшего в хорошо проветриваемое место или на свежий воздух.
• Проверьте дыхание и, если необходимо, начните СЛР.
• Обратитесь за медицинской помощью, даже если пострадавший пришел в себя.

Знание основ первой помощи при травмах, связанных со сваркой, может спасти жизнь и предотвратить серьезные последствия. Всегда будьте внимательны и соблюдайте правила безопасности при работе с металлом и сварочным оборудованием.
