В современном мире умение создавать инструменты своими руками становится все более актуальным, особенно для тех, кто занимается ремонтом, строительством или хобби, связанным с обработкой материалов. В данной статье мы рассмотрим, как сделать отрезной дисковый станок из болгарки, который станет незаменимым помощником в резке металла и древесины. Вы узнаете о различных вариантах исполнения, необходимых материалах и стандартизованных деталях, а также о пошаговом процессе изготовления, что позволит вам сэкономить средства и получить качественный инструмент, адаптированный под ваши нужды.

Преимущества самодельного оборудования

Широкое распространение угловых шлифмашин (УШМ) сделало их доступными для многих. Однако при малейших неисправностях профессионалы предпочитают от них отказываться ради безопасности.

В отличие от специалистов, домашние мастера не могут себе этого позволить. Они часто преобразуют болгарки в отрезные и дисковые станки, а также в цепные пилы для резки металла и древесины. Но зачем изготавливать отрезные станки на основе болгарки?

Тем, кто работал с болгаркой, известно, что добиться идеальной ровности при отрезании заготовки, особенно из профильной трубы, крайне сложно. Приходится размечать каждую сторону с помощью угольника и переворачивать трубу во время резки. Даже в этом случае размеры могут варьироваться на 0,5 мм, что может привести к проблемам при сварке тонкостенных деталей — металл может прогорать из-за недостаточного прилегания.

Для эффективной резки металла требуется болгарка с достаточной мощностью. Модели с диаметром круга от 180 мм и выше подойдут для этой задачи.

Хотя модели с кругом диаметром 125 мм могут использоваться для работы с тонкостенным прокатом, стоит помнить, что при установке круга большего диаметра защитный кожух может не подойти, что увеличивает риск травм в случае разрыва отрезного круга.

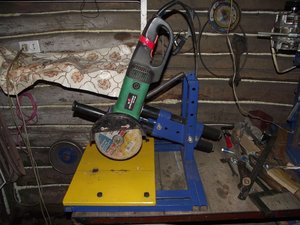

Отрезной станок по металлу и дереву из болгарки своими руками

Конструкция отрезных станков

При создании самодельного отрезного станка на основе болгарки необходимо учитывать следующие аспекты:

1. Основание (станина) должно быть прочным, устойчивым и тяжелым. Рекомендуется закрепить его к верстаку или столу для повышения надежности.
2. Отрезное оборудование должно быть установлено строго перпендикулярно к основанию.
3. Механизм подачи отрезного круга следует оснастить возвратной пружиной или противовесом, чтобы избежать повреждения абразивного диска.
4. Для удобства и безопасности работы конструкция должна иметь ручку. Оптимально, если болгарка может опускаться ниже стандартной рукоятки.
5. Защитный кожух предотвращает попадание искр на оператора.
6. Зажимающее устройство. Закрепление заготовки является важным условием для качественного среза.
7. Если планируется нарезка большого количества одинаковых заготовок, конструкцию можно дополнить перемещаемым упором.
8. Пусковое устройство или аварийное отключение. Использование стандартного выключателя для включения болгарки может быть неудобным. Специальные пусковые устройства обеспечивают внутреннюю защиту.

Отрезной станок по металлу своими руками Простой и надёжный.Metal cutting machine with your own hand

Интересные факты

Вот несколько интересных фактов о том, как сделать отрезной станок из болгарки своими руками:

1. Универсальность конструкции: Отрезной станок на основе болгарки может быть адаптирован для различных материалов, таких как металл, дерево и камень. Это достигается за счет замены дисков, что позволяет использовать одну и ту же базу для выполнения различных задач.

2. Безопасность и стабильность: При создании отрезного станка из болгарки важно обеспечить надежную фиксацию инструмента и стабильную платформу. Это не только увеличивает точность реза, но и значительно снижает риск травм, так как болгарка будет находиться в стационарном положении.

3. Экономия средств: Создание отрезного станка из болгарки своими руками может существенно сэкономить деньги по сравнению с покупкой готового оборудования. При наличии необходимых материалов и инструментов, такой проект может быть выполнен за считанные часы, что делает его доступным для многих домашних мастеров.

Модели станков для резки металла

Предлагаемое оборудование оснащено поворотной столешницей, что позволяет резать под разными углами. Самодельные устройства доступны в двух вариантах: с поворотом на 45° и без него. В интернете легко найти подробные чертежи для создания отрезного станка из болгарки своими руками для каждого из этих вариантов.

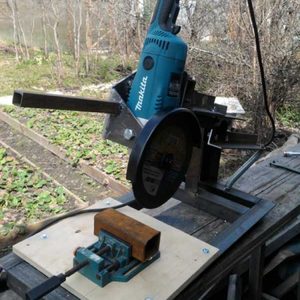

Поворотное устройство

Для создания станка вам понадобятся:

• УШМ;
• стальной уголок размером 50 и 40 мм;
• трубы для водопровода диаметром Ду32 и 25;
• профильные трубы 15х15, 20х20 и 25х25;
• стальной лист толщиной 4 мм;
• два радиальных подшипника 202 (закрытые или полузакрытые) и упорный подшипник 8102;
• шпилька М14;
• метизы М6, М8 и М14;
• дверная пружина;
• жесть или оцинковка.

Процесс изготовления:

• Отрежьте два куска уголка размером 50 мм.
• Просверлите в них отверстия диаметром 14 мм.
• Прикрепите детали к болгарке с помощью болтов в местах крепления рукояток.
• Сварите уголки в двух точках, затем открутите от болгарки и окончательно проварите.
• Для каретки отрежьте кусок трубы Ду32.
• Из трубы Ду25 отрежьте заготовку, короче на высоту двух подшипников.
• Впрессуйте один подшипник 202 в трубу Ду32.
• Вставьте в нее отрезок Ду25.
• Установите второй подшипник.
• Соедините сваренные уголки и каретку шпилькой М14.
• Стойки для прочности изготавливаются из уголка 50 мм. Чтобы получить одинаковые размеры, зажмите их струбцинами и просверлите отверстия.
• Прикрепите стойки к каретке.
• Из профильной трубы 20х20 вырежьте две тяги нужной длины и ручку.
• Для основания подойдет лист толщиной 4 мм размером 600х600 мм.
• Сварите конструкцию.
• Прорежьте в листе паз для выхода круга.
• Закрепите возвратную пружину.
• Зажим в виде тисков можно сделать из шпильки, куска трубы 20х20 и гаек. Гайки привариваются к основанию, а шпилька, вращаясь, перемещает трубу вперед, обеспечивая зажим.
• Для удобства вращения можно сделать маховик, приварив длинный болт.
• Кожух изготавливается по шаблону, создавая две зеркальные выкройки.
• Каркас нарезается из уголка, к которому с помощью винтов М6 крепятся выкройки.
• Кожух фиксируется на штатные отверстия.
• Для крепления на верстаке в основании сверлятся два отверстия под болты М8.

В результате вы получите компактную конструкцию с зажимом для труб, защитой от искр и ровной базирующей поверхностью.

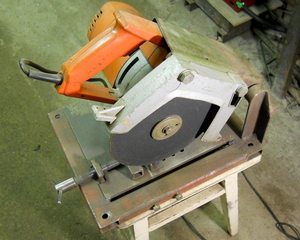

Самодельный отрезной станок с болгарки.

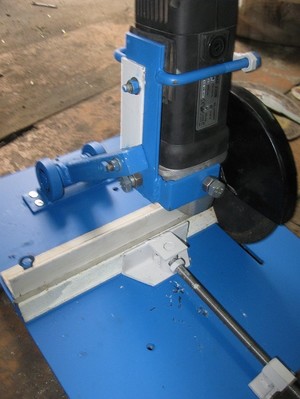

Вариант неповоротный

В отличие от первой версии, эта конструкция обладает большей технической сложностью. Она оснащена механизмом регулировки вылета угловой шлифовальной машины (ушм), что стало возможным благодаря применению автомобильных стоек.

Из-за тонкости каркаса стоек потребуются кронштейны для установки амортизаторов. Диаметр труб подбирается в зависимости от конкретных амортизаторов. Станина для болгарки, чертежи которой представлены, изготавливается из металлического уголка. Остальные элементы создаются согласно чертежам.

Сварку конструкции рекомендуется выполнять полуавтоматическим способом. Высота шва при этом минимальна, что исключает необходимость в дополнительной зачистке. Для облегчения работы механизм собирается на подшипниках, что предотвращает люфт и заклинивание. Высота подъема болгарки регулируется поперечиной и шпилькой. Откручивая гайку, амортизаторы поднимают механизм вверх, что позволяет использовать ушм различных моделей.

Для резки труб под углом конструкция дополнительно оснащается поворотным столом. Надежное крепление трубореза обеспечивает точный рез, а необходимый угол достигается с помощью поворотного механизма, который нужно зафиксировать в нужном положении.

Как видно, дисковый отрезной станок для металла можно собрать своими руками, не прибегая к токарному и фрезерному станкам.

Стойка для болгарки | Making Angle Grinder Stand

Изготовление цепной пилы из болгарки

Создать цепную пилу своими руками не так сложно, если у вас есть необходимые навыки. Этот инструмент является ручным, а в качестве привода используется угловая шлифовальная машина (болгарка). Благодаря высокой скорости вращения можно применять даже модели с небольшой мощностью.

Ключевым элементом конструкции является шина. Ее нужно установить так, чтобы ось движения пильной цепи совпадала с приводной шестеренкой. Для изготовления кронштейна потребуется фрезерный станок. Даже небольшие отклонения могут привести к серьезным последствиям.

Этапы работы:

• Изготовление кронштейна по чертежу, адаптированному под конкретную модель.
• Установка двух шпилек с гайками для фиксации шины.
• Крепление кронштейна к корпусу через отверстия для защитного кожуха.
• Установка шестерни на вал болгарки, которая фиксируется прижимной гайкой. Внешний диаметр гайки больше, чем у шестерни, что предотвращает спадание цепи.
• После установки цепи необходимо произвести ее натяжку и зафиксировать шину с помощью гаек.

Среди недостатков такой цепной пилы можно выделить отсутствие автоматической смазки, что приводит к перегреву и быстрому износу. Масло нужно наносить вручную. Также стоит отметить, что отсутствие тормоза позволяет цепи продолжать вращение в течение 30 секунд после отключения электродвигателя. Компактные размеры болгарки и длинная шина могут негативно сказаться на удобстве использования.

Тем не менее, современные мастера способны из обычной угловой шлифовальной машины создать множество полезных инструментов, стоимость которых в магазинах может достигать десятков тысяч рублей.

DIY- САМОДЕЛЬНАЯ СТОЙКА ДЛЯ БОЛГАРКИ / Homemade Angle Grinder Stand

Выбор подходящей болгарки

При выборе болгарки для создания отрезного станка необходимо учитывать несколько ключевых факторов, которые повлияют на эффективность и безопасность работы. В первую очередь, важно обратить внимание на мощность инструмента. Для отрезного станка рекомендуется использовать болгарку с мощностью не менее 800 Вт. Это обеспечит достаточную производительность и позволит работать с различными материалами, такими как металл, дерево и камень.

Следующий аспект — это диаметр диска. Стандартные болгарки обычно имеют диски диаметром 115, 125 или 230 мм. Для отрезного станка оптимальным выбором будет болгарка с диском диаметром 125 мм, так как она обеспечивает хороший баланс между мощностью и маневренностью. Диски большего диаметра могут быть тяжелыми и менее удобными в использовании, особенно при работе с мелкими деталями.

Также стоит обратить внимание на тип болгарки. Существуют угловые и прямые модели. Угловые болгарки более распространены и универсальны, однако для создания стационарного отрезного станка лучше использовать прямую модель, так как она обеспечивает более стабильное и точное крепление диска.

Не менее важным является и качество сборки инструмента. Обратите внимание на материалы, из которых изготовлена болгарка, а также на наличие системы защиты от перегрева и блокировки шпинделя. Эти функции значительно увеличивают безопасность работы и продлевают срок службы инструмента.

Наконец, стоит учесть наличие дополнительных функций, таких как регулировка оборотов и возможность подключения к пылесосу. Регулировка оборотов позволяет адаптировать скорость вращения диска в зависимости от обрабатываемого материала, а подключение к пылесосу поможет поддерживать чистоту рабочего места и снизить количество вредных частиц в воздухе.

Безопасность при работе с отрезным станком

Работа с отрезным станком, созданным на основе болгарки, требует особого внимания к безопасности. Прежде всего, необходимо помнить, что болгарка – это мощный инструмент, который может представлять опасность при неправильном использовании. Вот несколько ключевых аспектов, которые помогут обеспечить безопасность во время работы:

• Использование средств индивидуальной защиты (СИЗ): Перед началом работы обязательно наденьте защитные очки, чтобы защитить глаза от летящих частиц. Рекомендуется также использовать защитные перчатки, чтобы избежать порезов и травм рук. Если вы работаете с материалами, которые могут выделять вредные вещества, не забудьте про респиратор.
• Проверка оборудования: Перед началом работы убедитесь, что ваш отрезной станок собран правильно и все крепления надежно затянуты. Проверьте, что диск установлен правильно и не имеет повреждений. Неправильно установленный или поврежденный диск может привести к его разрушению во время работы.
• Рабочая зона: Организуйте рабочее место так, чтобы оно было свободным от посторонних предметов. Убедитесь, что у вас достаточно пространства для работы и что никто не находится рядом, когда вы используете станок. Это поможет избежать случайных травм.
• Правильная техника работы: При работе с отрезным станком всегда держите руки подальше от зоны реза. Используйте специальные упоры и направляющие для обеспечения точности реза и минимизации риска травм. Никогда не пытайтесь удерживать заготовку руками, если это может привести к травме.
• Отключение питания: Перед тем как производить какие-либо настройки или замену диска, всегда отключайте станок от сети. Это предотвратит случайный запуск инструмента во время работы с ним.
• Обучение и практика: Если вы новичок в работе с отрезными станками, рекомендуется пройти обучение или поработать под руководством опытного специалиста. Практика поможет вам лучше понять, как правильно использовать инструмент и избежать ошибок.

Соблюдение этих простых, но важных правил поможет вам безопасно и эффективно использовать отрезной станок, созданный из болгарки. Помните, что безопасность всегда должна быть на первом месте, независимо от вашего опыта работы с инструментами.

Техническое обслуживание и уход за станком

Техническое обслуживание и уход за отрезным станком, собранным из болгарки, являются важными аспектами, которые помогут продлить срок службы устройства и обеспечить его безопасную эксплуатацию. Регулярное обслуживание не только улучшает производительность, но и предотвращает возможные поломки.

1. Очистка устройства

После каждого использования станка необходимо проводить его очистку. Удалите пыль, стружку и другие загрязнения с поверхности и внутренних частей. Для этого можно использовать сжатый воздух или мягкую щетку. Особое внимание уделите вентиляционным отверстиям, чтобы избежать перегрева устройства.

2. Проверка креплений

Регулярно проверяйте все крепления и соединения. Убедитесь, что болты и гайки надежно затянуты, так как вибрации во время работы могут ослабить их. При необходимости подтяните крепежные элементы, чтобы избежать расшатывания конструкции.

3. Замена дисков

Отрезные диски имеют ограниченный срок службы. Следите за их состоянием и заменяйте их при первых признаках износа, таких как трещины, сколы или значительное уменьшение толщины. Используйте только качественные диски, соответствующие типу и мощности вашего станка.

4. Смазка подшипников

Если ваш отрезной станок имеет подшипники, их необходимо периодически смазывать. Используйте подходящую смазку, чтобы избежать перегрева и износа. Следуйте рекомендациям производителя по выбору смазочных материалов и интервалам между смазками.

5. Проверка электрической части

Периодически проверяйте электрическую часть станка. Убедитесь, что провода не имеют повреждений, а контакты надежно закреплены. Если вы заметили какие-либо проблемы с электропроводкой, немедленно отключите устройство от сети и устраните неисправности.

6. Хранение станка

Правильное хранение отрезного станка также играет важную роль в его долговечности. Храните устройство в сухом месте, защищенном от влаги и пыли. Если возможно, используйте защитный чехол или коробку для предотвращения механических повреждений.

7. Регулярные проверки

Рекомендуется проводить полные проверки станка не реже одного раза в месяц. Это включает в себя осмотр всех компонентов, тестирование работы устройства и проверку на наличие возможных неисправностей. При обнаружении проблем лучше сразу обратиться к специалисту или устранить их самостоятельно, если у вас есть соответствующий опыт.

Следуя этим рекомендациям по техническому обслуживанию и уходу за отрезным станком, вы сможете значительно продлить его срок службы и обеспечить безопасность во время работы. Не забывайте о важности регулярного ухода за инструментом, чтобы он всегда был готов к выполнению поставленных задач.
