В данной статье мы рассмотрим основные этапы ремонта болгарки своими руками, начиная от простых неисправностей и заканчивая более сложными проблемами. Болгарка — это незаменимый инструмент в арсенале как профессионалов, так и домашних мастеров, и знание ее устройства поможет не только сэкономить на ремонте, но и продлить срок службы инструмента. Мы поделимся полезными советами по выявлению типичных неисправностей, а также предоставим видеоинструкции, которые помогут вам справиться с ремонтом самостоятельно.

Болгарка – правила работы электрошлифовальным инструментом

Угловую шлифовальную машинку в народе называют «болгаркой» только на постсоветском пространстве. Это связано с тем, что её производил завод «Элтос-Болгарка» в Пловдиве. Скоростной отрезной круг стал незаменимым инструментом для работы с прочными металлами, монтажа сайдинга на потолок, резки арматуры, листового металла, профилей и других ремонтных задач. Шлифовальные функции болгарок также востребованы, так как они эффективно устраняют заусеницы и шероховатости с металлических, каменных и мраморных поверхностей.

За последние четыре десятилетия ассортимент болгарок значительно увеличился, но основные правила работы с этим универсальным инструментом остались прежними. Соблюдение простых рекомендаций по эксплуатации поможет избежать поломок:

• Не снимайте защитный кожух над абразивным кругом без крайней необходимости. Если это необходимо, обязательно используйте защитные очки и избегайте боковых касаний инструмента;
• Не обрабатывайте древесину, ДСП, МДФ и подобные материалы – для этих целей существуют пилы и ножовки;
• Держите болгарку крепко и уверенно – если диск заклинит, инструмент может вырваться из рук, что приведет к серьезным травмам;
• При работе с болгаркой всегда присутствуют искры – будьте осторожны, чтобы они не попали на электропроводку, шнур питания и другие горючие материалы;
• Каждая заготовка, будь то для резки или шлифовки, должна быть надежно зафиксирована. Даже если вы собираетесь резать арматурный прут, замурованный в бетон при строительстве ленточного фундамента, убедитесь в прочности конструкции перед тем, как нажать кнопку «Пуск» на шлифовальной машине;
• Не прилагайте чрезмерных усилий к детали для ускорения процесса. Работа абразивных кругов основана на стирании материала, и для этого не требуется большого давления. Точность движений при работе с болгаркой так же важна, как и избегание грубой силы.

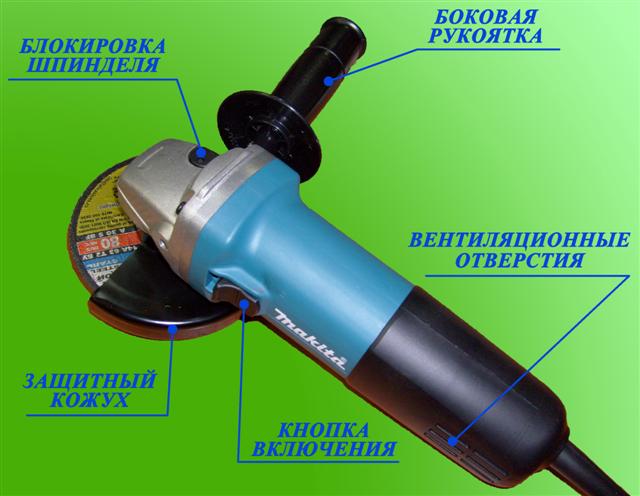

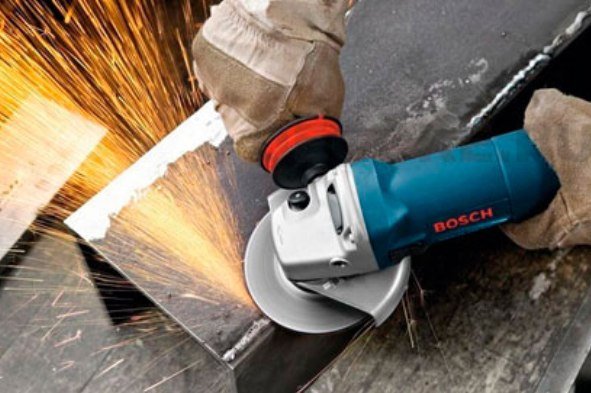

Фото, показывающее, из чего состоит болгарка, remsam1.com. На фото — как работать болгаркой по дереву, muratordom.com.ua. Фото, демонстрирующее, как шлифовать камень болгаркой, bezgvozdya.ru. На фото — как шлифовать металл болгаркой, sovetmaster.com. Фото болгарки для резки кафеля, eto-vannaya.ru.

Болгарка. УШМ-125. Отрезной, зачистной, лепестковый…

Ремонт инструмента – опора на знание ее конструкции и здравый смысл

Каждая угловая шлифовальная машина состоит из ключевых компонентов и механизмов, которые важно понимать:

• Якорь. Это внутренняя часть электрического двигателя, вращающаяся во время работы инструмента с регулируемой угловой скоростью. Чем выше скорость вращения якоря, тем больше мощность шлифмашины. В отличие от морского аналога, якорь в электроинструментах не должен тормозиться ни при каких условиях;
• Коллектор. Это площадка на якоре, где расположены силовые и управляющие обмотки. Здесь происходит переключение сигналов на двигатель и управляющий блок. Коллектор становится видимым после снятия корпуса – контактные пластины отполированы и имеют внушительные размеры;
• Электрощетки. Это проводники, которые подводят ток от силового кабеля к коллектору. В рабочем состоянии они слабо и ровно искрят, их свечение можно увидеть через вентиляционные отверстия в корпусе шлифмашины;
• Редуктор. Это механическое устройство в передней части шлифмашины, передающее механическую энергию от вращающегося якоря к диску. Можно регулировать как скорость вращения рабочего диска, так и его мощность;
• Статор. Это часть электродвигателя, в которой вращается якорь (ротор). Это наиболее сложный элемент инструмента, требующий высокой точности при установке обмоток. Перемотка статора шлифмашины своими руками – рискованное занятие, лучше доверить эту работу профессионалам;
• Ручки-держатели, силовой кабель с вилкой и корпус с управляющими и регулирующими элементами.

Полезными помощниками в ремонте станут компоновочные и электрические схемы, а также инструкция для конкретной модели шлифмашины. К сожалению, многие производители не предоставляют такие материалы. В этом случае нужную информацию можно найти в интернете, но не стоит полагаться на «авось, все просто», если не хотите в итоге приобрести новый инструмент после неудачного ремонта.

Ремонт Болгарки своими руками.

Интересные факты

Вот несколько интересных фактов о ремонте болгарки своими руками:

1. Универсальность болгарки: Болгарка (угловая шлифовальная машина) может использоваться не только для шлифовки и резки, но и для полировки, очистки и даже заточки инструментов. Это делает её одним из самых универсальных инструментов в мастерской, и знание о том, как её ремонтировать, может значительно продлить срок службы устройства.

2. Частые проблемы: Одной из самых распространенных причин поломки болгарки является перегрев двигателя из-за длительной работы без перерывов или забитые вентиляционные отверстия. Регулярная чистка и соблюдение режима работы могут предотвратить многие проблемы, а простая замена щеток может вернуть инструмент к жизни.

3. Ремонт как хобби: Многие мастера-любители находят ремонт болгарки увлекательным занятием. Это не только позволяет сэкономить деньги на сервисе, но и развивает навыки работы с электроинструментами. Существуют даже онлайн-сообщества и форумы, где пользователи делятся своими находками и советами по ремонту, что делает процесс обучения более доступным и интересным.

Ремонт болгарки своими руками – устраняем типичные неисправности

Основным принципом ремонта любого электрического устройства является правило: «начинайте с простого и переходите к сложному».

Независимо от того, идет ли речь о бытовом электропатроне или турбине на гидроэлектростанции, порядок ремонта должен начинаться с устранения элементарных неисправностей. Электрические и электронные устройства часто называют «двумя науками о контактах». Рассмотрим типичные неисправности болгарок и способы их устранения:

• Инструмент неожиданно перестал работать. В 90% случаев причина заключается в том, что ток не поступает на электрощетки. Это может быть связано с проблемами в силовой вилке, проводе или механизме кнопки «Пуск». Достаточно разобрать корпус и проверить кабель с помощью тестера на наличие обрывов. Часто достаточно заменить провод, и болгарка снова будет функционировать как новая;
• Если провод и вилка в порядке, а инструмент по-прежнему не работает, необходимо разобрать пусковой механизм. Рекомендуется пометить снимаемые контакты, так как неправильное подключение может привести к перегреву обмотки или заклиниванию якоря. Заменить кнопку «Пуск» можно на любую аналогичную, параметры которой указаны на корпусе;
• Если кнопка «Пуск» и силовой провод исправны, а болгарка не включается, стоит обратить внимание на щеткодержатели. Часто достаточно очистить контактные пластины на коллекторе, чтобы получить искру и ровное гудение механизма. Если этого не происходит, необходимо заменить щетки. Срок службы этих элементов обычно ограничен несколькими годами. Некоторые модели болгарок имеют припойное соединение щеток, поэтому их замена должна производиться комплектно; частичная замена недопустима;
• После замены щеток внимательно осмотрите старые. Если они изношены неравномерно, это может указывать на смещение центра тяжести инструмента или его подвижной части. В таком случае лучше обратиться в специализированную мастерскую по ремонту сложного электрооборудования, так как самостоятельно отрегулировать баланс без опыта может быть затруднительно.

Замена щеток является «первым уровнем» в самостоятельном ремонте электрошлифовальных машин. Можно продолжать описывать рекомендации по разборке редуктора болгарки, перемотке обмотки или перенастройке электронной начинки. Однако серьезные поломки требуют профессионального подхода. Если вы никогда не видели этот редуктор, как вы сможете его отремонтировать? Шансы на успешный запуск болгарки зависят от вашего здравого смысла: экономия на профессиональном ремонте может привести к полной утрате инструмента.

На фото: болгарка по металлу, decore.ru; Фото ремонта болгарки, ogodom.ru; Фото ремонта болгарки своими руками, forum.rmnt.ru; На фото: болгарка со снятой крышкой, bolgarka.info.

Внеплановый ремонт болгарки

Замена щеток и их обслуживание

Замена щеток в болгарке – это одна из самых распространенных и простых процедур, которую может выполнить даже начинающий мастер. Щетки – это элементы, которые обеспечивают контакт между статором и ротором электродвигателя, и со временем они изнашиваются, что может привести к снижению мощности инструмента или его полной остановке.

Для начала, необходимо подготовить рабочее место и инструменты. Вам понадобятся:

• Отвертка (обычно крестовая);
• Новые щетки, подходящие для вашей модели болгарки;
• Плоскогубцы (при необходимости);
• Чистящие средства (например, спирт или изопропиловый спирт) для очистки контактов.

Перед началом работы обязательно отключите болгарку от сети, чтобы избежать случайного включения инструмента. После этого можно приступать к замене щеток.

1. Снятие крышки щеткодержателя. На большинстве моделей болгарок щеткодержатели расположены на корпусе инструмента. Обычно они закрыты пластиковыми крышками, которые удерживаются на месте винтами. Используйте отвертку, чтобы аккуратно открутить винты и снять крышку.

2. Извлечение старых щеток. После снятия крышки вы увидите щетки, которые могут быть установлены в специальных направляющих. Аккуратно извлеките их, потянув за специальные язычки или за саму щетку. Если щетки сильно изношены, их может быть трудно извлечь, и в этом случае можно использовать плоскогубцы.

3. Очистка контактов. Прежде чем установить новые щетки, рекомендуется очистить контакты щеткодержателя от пыли и грязи. Это обеспечит лучший контакт и продлит срок службы новых щеток. Используйте чистящее средство и мягкую тряпку для удаления загрязнений.

4. Установка новых щеток. Вставьте новые щетки в щеткодержатели, убедившись, что они правильно расположены и плотно сидят. Обратите внимание на направление установки – оно должно совпадать с направлением вращения ротора.

5. Закрытие крышки щеткодержателя. После установки новых щеток аккуратно закройте крышку щеткодержателя и закрутите винты. Убедитесь, что крышка плотно прилегает, чтобы избежать попадания пыли внутрь.

6. Тестирование инструмента. После завершения замены щеток подключите болгарку к сети и протестируйте ее работу. Убедитесь, что инструмент запускается и работает без перебоев. Если все в порядке, значит, замена прошла успешно.

Регулярное обслуживание щеток – это залог долговечности вашей болгарки. Рекомендуется проверять их состояние каждые несколько месяцев, особенно если инструмент используется часто. При правильном уходе и своевременной замене щеток вы сможете значительно продлить срок службы вашего инструмента и избежать более серьезных поломок.

Ремонт редуктора болгарки

Редуктор болгарки – это один из ключевых узлов инструмента, который отвечает за передачу вращающего момента от двигателя к рабочему диску. Поломка редуктора может привести к снижению эффективности работы болгарки или полной ее неработоспособности. В этом разделе мы рассмотрим основные причины неисправностей редуктора и этапы его ремонта.

Причины поломки редуктора

Существует несколько распространенных причин, по которым редуктор может выйти из строя:

• Износ подшипников: Подшипники, которые обеспечивают вращение шестерен, со временем изнашиваются, что может привести к люфту и шуму.
• Поломка шестерен: Шестерни редуктора могут трескаться или ломаться из-за перегрузок или недостаточной смазки.
• Неправильная сборка: Если редуктор был разобран и неправильно собран, это может привести к его неэффективной работе.
• Проблемы с смазкой: Недостаток смазки может вызвать перегрев и ускоренный износ деталей редуктора.

Инструменты и материалы для ремонта

Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и материалы:

• Набор ключей и отверток;
• Плоскогубцы;
• Масло для смазки редуктора;
• Запасные детали (подшипники, шестерни и т.д.);
• Очиститель для удаления старой смазки;
• Перчатки и защитные очки для безопасности.

Этапы ремонта редуктора

Ремонт редуктора можно разделить на несколько этапов:

1. Разборка редуктора

Первым шагом является разборка редуктора. Для этого:

1. Отключите болгарку от сети и убедитесь, что она остыла.
2. Снимите защитный кожух и диск.
3. Открутите винты, крепящие редуктор к корпусу болгарки.
4. Аккуратно извлеките редуктор, запомнив порядок сборки.

2. Осмотр деталей

После разборки внимательно осмотрите все детали редуктора:

• Проверьте подшипники на наличие люфта и износа.
• Осмотрите шестерни на наличие трещин и повреждений.
• Проверьте состояние уплотнительных колец и прокладок.

3. Замена поврежденных деталей

Если вы обнаружили поврежденные детали, их необходимо заменить. Для этого:

1. Снимите старые подшипники и установите новые, предварительно смазав их.
2. Замените поврежденные шестерни на новые.
3. Убедитесь, что все детали подходят по размеру и типу.

4. Сборка редуктора

После замены поврежденных деталей можно приступать к сборке редуктора:

1. Установите шестерни на место, следя за правильной ориентацией.
2. Установите подшипники и убедитесь, что они надежно зафиксированы.
3. Закройте редуктор крышкой и закрепите ее винтами.

5. Проверка работы

После сборки редуктора установите его обратно в корпус болгарки и подключите инструмент к сети. Проверьте работу болгарки на малых оборотах, прислушиваясь к звукам. Если все работает исправно, можно использовать инструмент в обычном режиме.

Заключение

Ремонт редуктора болгарки – это задача, которую можно выполнить самостоятельно, если следовать инструкциям и быть внимательным к деталям. Регулярное обслуживание и своевременная замена изношенных деталей помогут продлить срок службы вашего инструмента и обеспечить его надежную работу.

Профилактика и уход за инструментом

Профилактика и уход за болгаркой – это важные аспекты, которые помогут продлить срок службы инструмента и избежать серьезных поломок. Регулярное обслуживание не только улучшает производительность, но и обеспечивает безопасность при работе. Рассмотрим основные моменты, на которые стоит обратить внимание.

Чистка инструмента

После каждого использования болгарки необходимо очищать ее от пыли и металлических частиц. Для этого можно использовать мягкую щетку или сжатый воздух. Особое внимание стоит уделить вентиляционным отверстиям, так как забитые отверстия могут привести к перегреву двигателя.

Проверка и замена щеток

Электрические щетки – это расходный материал, который со временем изнашивается. Регулярно проверяйте их состояние: если они стали короткими или имеют повреждения, их следует заменить. Замена щеток – это простая процедура, которую можно выполнить самостоятельно, следуя инструкциям в руководстве пользователя.

Смазка подшипников

Подшипники болгарки также нуждаются в смазке. Используйте специальную смазку, рекомендованную производителем. Наносите смазку через специальные отверстия, если они предусмотрены, или разбирайте инструмент для более тщательной обработки. Это поможет избежать износа и заедания вала.

Проверка кабеля и вилки

Кабель и вилка – это важные элементы безопасности. Регулярно проверяйте их на наличие повреждений, трещин или оголенных проводов. Если вы заметили какие-либо дефекты, немедленно замените кабель или вилку, чтобы избежать короткого замыкания и электрического удара.

Хранение инструмента

Правильное хранение болгарки также играет важную роль в ее долговечности. Храните инструмент в сухом месте, вдали от влаги и прямых солнечных лучей. Используйте специальные чехлы или ящики для хранения, чтобы защитить болгарку от механических повреждений.

Регулярные проверки

Проводите регулярные проверки состояния болгарки. Обратите внимание на звук работы инструмента: если он стал громче или появился посторонний шум, это может свидетельствовать о наличии проблемы. Также следите за температурой инструмента во время работы – перегрев может указывать на неисправность.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашей болгарки и избежать многих распространенных поломок. Помните, что профилактика всегда проще и дешевле, чем ремонт, поэтому не пренебрегайте уходом за своим инструментом.
