В этой статье мы подробно рассмотрим дефлекторы на трубу дымохода, которые играют ключевую роль в обеспечении правильной тяги и эффективной работы отопительных систем. Вы узнаете, как правильно выбрать и изготовить дефлектор своими руками, а также получите полезные советы от специалистов, которые помогут избежать распространенных ошибок. Кроме того, мы предоставим видеоинструкцию, которая наглядно продемонстрирует все этапы процесса, что сделает его доступным даже для новичков.

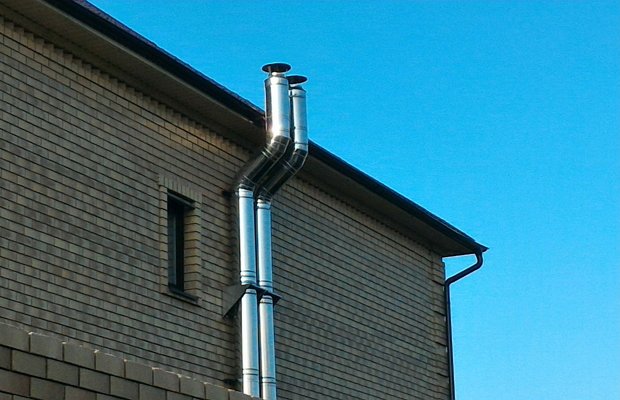

Дефлектор – маленькая деталь, но важная

Каждая отопительная система в частном доме должна быть оборудована дымоходом. Он играет ключевую роль в удалении продуктов сгорания дров, угля и других видов топлива. Эффективность дымохода напрямую влияет на работу отопительных котлов и всей системы в целом.

Однако дымоход не всегда обеспечивает идеальные условия для работы твердотопливного котла или печи. Это особенно заметно при сильном ветре или дожде. В такие моменты газы в дымоходе испытывают дополнительную нагрузку, что может привести к ухудшению тяги.

Чтобы избежать подобных проблем, рекомендуется установить дефлектор на дымоходную трубу, который также называют флюгаркой, отражателем или дымником.

Это простое устройство эффективно улучшает тягу в дымоходе. Принцип его работы можно описать так:

1. Воздушные потоки обтекают внешнюю поверхность дефлектора, создавая зону разрежения.
2. Разрежение, согласно эффекту Бернулли, усиливается при увеличении скорости ветра. В результате тяга на выходе дымохода значительно возрастает, что позволяет системе работать более эффективно.

Исследования показывают, что дефлектор простой конструкции может повысить эффективность дымоотводящей системы на 15–20 %. Кроме того, флюгарка защищает трубу от загрязнения мелким мусором и предотвращает попадание осадков в дымоход. Важно отметить, что эффективность работы дымника — как заводского, так и самодельного — не зависит от силы и направления ветра. Дефлектор всегда выполняет свою функцию на высоком уровне!

https://youtube.com/watch?v=8HDcwaT7I8A

Дефлектор дымохода: влияние на Тягу. Эксперимент

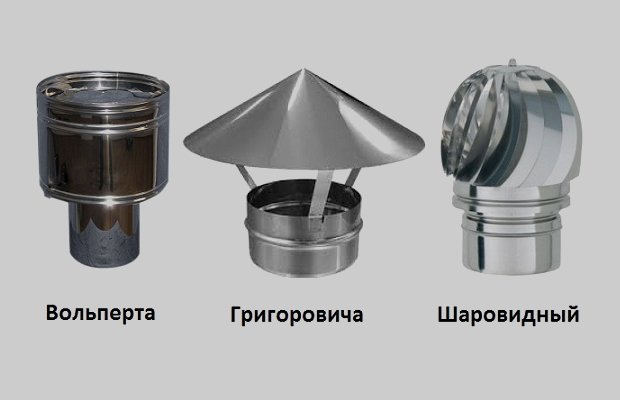

Коротко о разновидностях флюгарок и их конструкции

Дымники чаще всего изготавливаются из листовой стали, которая может быть оцинкованной, нержавеющей или медной. В последние годы на рынке появились металлические флюгарки с эмалевым или термостойким полимерным покрытием. Эти устройства могут иметь различные формы:

• с полукруглым или плоским верхом;
• с окончанием в виде щипцов;
• с открывающейся крышкой.

По конструктивным особенностям дефлекторы делятся на несколько типов:

• дымник Шенард;
• флюгарка ЦАГИ;
• Астато;
• дымовой зуб;
• Воллер;
• шаровидное вращающееся устройство;
• дефлектор Григоровича.

Между этими флюгарками нет значительных различий. Все они состоят из диффузора (верхняя цилиндрическая часть), входного патрубка, колпака, кронштейнов для крепления и корпуса.

Наиболее востребованными и надежными считаются дымники ЦАГИ. В строительных магазинах можно найти и другие модели дефлекторов. Если есть желание, можно самостоятельно изготовить надежный и эффективный дефлектор. Об этом мы расскажем далее.

Флюгер своими руками

Интересные факты

Вот несколько интересных фактов о дефлекторах для дымоходов:

1. Улучшение тяги: Дефлекторы создают разницу давления, что способствует улучшению тяги в дымоходе. Они работают по принципу, который позволяет использовать ветер для увеличения скорости выхода дымовых газов, что особенно важно в условиях переменной погоды.

2. Защита от осадков: Дефлекторы не только улучшают тягу, но и защищают дымоход от попадания дождя, снега и других осадков. Это предотвращает накопление влаги внутри дымохода, что может привести к коррозии и другим повреждениям.

3. Снижение запахов: Установка дефлектора может помочь снизить запахи, исходящие от дымохода, особенно в случае, если он используется для камина или печи. Это достигается за счет более эффективного удаления дымовых газов и частиц, что делает воздух вокруг более чистым и приятным.

Делаем дымник сами – справится любой домашний умелец

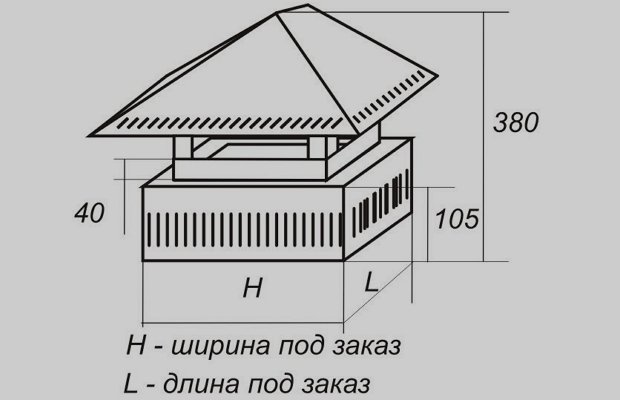

Первый этап — расчет всех параметров флюгарки и перенос их на чертеж. Важно учитывать внутреннее сечение дымохода, так как оно определяет размеры самодельного дефлектора, включая ширину и высоту.

Ширина внешней части флюгарки должна быть в 1,2–1,3 раза больше диаметра дымовой трубы, а колпак — в 1,17–2 раза. Высота дымника обычно составляет 1,6–1,7 от сечения дымохода. В интернете можно найти чертежи самодельных дефлекторов с точными размерами, которые помогут в создании флюгарки своими руками.

Для работы вам понадобятся: электрическая дрель, рулетка, хомут, листы оцинковки или нержавеющей стали, болгарка, ножницы по металлу, металлическая полоса, гайки и болты, сварочный аппарат. Следуйте этому алгоритму для создания дефлектора:

1. С помощью ножниц вырежьте элементы конструкции — диффузор, конус, цилиндр и колпак. Все детали должны точно соответствовать размерам, указанным в чертеже.
2. Соберите флюгарку из отдельных частей, соединяя их болтами или сваркой.
3. Вырежьте кронштейны из металлической полосы для монтажа колпака.
4. Прикрепите кронштейны к внешней части диффузора.
5. Соедините колпак с обратным конусом.

Работы завершены. Теперь вы можете установить самодельный дефлектор на дымоход. Процесс установки выглядит следующим образом:

1. Установите нижний цилиндр на дымоход и зафиксируйте его на трубе с помощью болтов.
2. Подключите диффузор к установленному цилиндру.
3. Установите обратный конус под колпак.
4. Монтируйте колпак на кронштейны.

Теперь вы можете наслаждаться безупречной работой дымохода!

Преимущества установки дефлектора на дымоход

Установка дефлектора на дымоход – это важный шаг к обеспечению эффективной работы системы отопления и вентиляции в вашем доме. Дефлектор представляет собой специальное устройство, которое устанавливается на верхнюю часть дымохода и выполняет несколько ключевых функций, способствующих улучшению тяги и безопасности эксплуатации. Рассмотрим основные преимущества, которые вы получите, установив дефлектор.

1. Улучшение тяги

Одним из главных преимуществ дефлектора является его способность значительно улучшать тягу в дымоходе. Дефлектор создает разряжение, которое способствует более быстрому и эффективному удалению дымовых газов. Это особенно важно в условиях переменной погоды, когда ветер может влиять на направление и силу тяги. Установка дефлектора позволяет избежать ситуаций, когда дым возвращается в помещение, что может привести к неприятным запахам и даже отравлению угарным газом.

2. Защита от атмосферных осадков

Дефлектор также защищает дымоход от попадания дождя, снега и других атмосферных осадков. Это предотвращает накопление влаги внутри дымохода, что может привести к коррозии и другим повреждениям. Кроме того, защита от осадков способствует более стабильной работе системы, так как влажность может негативно сказаться на тяге и эффективности сжигания топлива.

3. Снижение риска возникновения обратной тяги

Обратная тяга – это явление, при котором дымовые газы возвращаются в помещение. Это может произойти из-за сильного ветра или неправильной конструкции дымохода. Дефлектор помогает минимизировать риск возникновения обратной тяги, направляя поток воздуха таким образом, чтобы он не создавал условий для возвращения дыма обратно в дом. Это особенно важно для безопасности, так как обратная тяга может привести к отравлению угарным газом.

4. Увеличение срока службы дымохода

Установка дефлектора может значительно увеличить срок службы дымохода. Защита от атмосферных воздействий и уменьшение коррозии способствуют сохранению целостности конструкции. Кроме того, дефлектор помогает поддерживать оптимальные условия для работы системы, что снижает вероятность возникновения проблем, требующих дорогостоящего ремонта.

5. Эстетический вид

Современные дефлекторы имеют разнообразный дизайн и могут стать стильным дополнением к внешнему виду вашего дома. Они доступны в различных материалах и цветах, что позволяет выбрать вариант, который гармонично впишется в общий стиль здания. Эстетический аспект также важен, так как дымоход является заметной частью фасада, и его оформление может повлиять на общее восприятие дома.

6. Простота установки и обслуживания

Дефлекторы, как правило, легко устанавливаются и не требуют сложного обслуживания. Большинство моделей можно установить самостоятельно, что позволяет сэкономить на услугах специалистов. Важно лишь следить за состоянием дефлектора и периодически очищать его от загрязнений, чтобы обеспечить его эффективную работу.

В заключение, установка дефлектора на дымоход – это разумное решение, которое приносит множество преимуществ. Улучшение тяги, защита от осадков, снижение риска обратной тяги, увеличение срока службы дымохода, эстетический вид и простота обслуживания делают дефлектор незаменимым элементом в системе отопления и вентиляции вашего дома. Не упустите возможность улучшить комфорт и безопасность вашего жилья с помощью этого простого, но эффективного устройства.

Как выбрать подходящий дефлектор для вашего дымохода

Выбор подходящего дефлектора для дымохода – это важный этап, который может существенно повлиять на эффективность работы вашей отопительной системы. Прежде всего, необходимо учитывать несколько ключевых факторов, которые помогут вам сделать правильный выбор.

1. Тип дымохода

Существует несколько типов дымоходов: кирпичные, металлические и керамические. Каждый из них требует своего подхода к выбору дефлектора. Например, для кирпичных дымоходов подойдут дефлекторы с более широкими основаниями, которые обеспечивают надежное крепление и защиту от осадков. Металлические дымоходы могут использовать более легкие и компактные модели.

2. Высота дымохода

Высота дымохода также играет важную роль в выборе дефлектора. Чем выше дымоход, тем большее давление воздуха будет действовать на дефлектор, что может привести к увеличению тяги. Однако слишком высокий дефлектор может стать причиной избыточной тяги, что также нежелательно. Оптимальная высота дефлектора должна соответствовать высоте дымохода и быть в пределах 1-1,5 метра над крышей.

3. Условия эксплуатации

Условия эксплуатации вашего дымохода также влияют на выбор дефлектора. Если вы живете в регионе с сильными ветрами, стоит обратить внимание на модели, которые обеспечивают максимальную защиту от порывов ветра. В таких случаях лучше выбирать дефлекторы с анемометром, который автоматически регулирует тягу в зависимости от силы ветра.

4. Материал дефлектора

Материал, из которого изготовлен дефлектор, также имеет значение. Нержавеющая сталь, алюминий и медь – это наиболее распространенные материалы. Нержавеющая сталь обладает высокой коррозионной стойкостью и долговечностью, что делает ее идеальным выбором для большинства дымоходов. Алюминий легче и дешевле, но менее устойчив к высоким температурам. Медь, хотя и дороже, придает эстетичный вид и также обладает высокой стойкостью к коррозии.

5. Конструкция дефлектора

Существует множество конструкций дефлекторов, каждая из которых имеет свои преимущества. Наиболее популярные модели – это дефлекторы с зонтом, которые защищают дымоход от осадков, и дефлекторы с рифленой поверхностью, которые способствуют улучшению тяги. Выбор конструкции зависит от ваших предпочтений и условий эксплуатации.

6. Установка и обслуживание

Не менее важным аспектом является установка и обслуживание дефлектора. Убедитесь, что выбранная модель легко устанавливается на ваш дымоход и не требует сложного обслуживания. Регулярная проверка состояния дефлектора поможет избежать проблем с тягой и продлить срок службы вашей отопительной системы.

В заключение, правильный выбор дефлектора для дымохода – это залог эффективной работы вашей отопительной системы. Учитывая все вышеперечисленные факторы, вы сможете подобрать идеальный дефлектор, который обеспечит отличную тягу и защитит ваш дом от негативных воздействий окружающей среды.

Устранение распространенных проблем с тягой в дымоходе

Дымоходы, как и любые другие системы, могут сталкиваться с различными проблемами, которые негативно сказываются на их эффективности. Одной из наиболее распространенных проблем является недостаточная тяга, что может привести к плохому удалению дымовых газов и даже к их попаданию в помещение. Устранение этих проблем требует комплексного подхода, и одним из наиболее эффективных решений является установка дефлектора на трубу дымохода.

Дефлектор представляет собой устройство, устанавливаемое на верхней части дымохода, которое помогает улучшить тягу за счет создания разности давления. Он работает по принципу аэродинамики: когда ветер дует на дефлектор, он создает область низкого давления, что способствует вытягиванию дымовых газов из дымохода. Это особенно актуально в условиях переменной погоды, когда ветер может значительно изменять направление и скорость.

Одной из основных причин недостаточной тяги является обратная тяга, которая может возникать из-за перепадов давления, вызванных ветром. Установка дефлектора помогает минимизировать этот эффект, обеспечивая стабильное движение дымовых газов. Кроме того, дефлектор защищает дымоход от попадания осадков и мусора, что также способствует поддержанию нормальной тяги.

Важно отметить, что выбор дефлектора должен основываться на характеристиках конкретного дымохода и типа отопительного оборудования. Существуют различные модели дефлекторов, включая вращающиеся, стационарные и комбинированные. Вращающиеся дефлекторы, например, могут быть особенно эффективными в условиях сильного ветра, так как они используют силу ветра для увеличения тяги.

При установке дефлектора необходимо учитывать высоту дымохода. Чем выше дымоход, тем лучше будет работать дефлектор, так как он будет находиться в зоне более сильного ветра. Однако слишком высокая установка может привести к дополнительным затратам и усложнению монтажа. Оптимальная высота установки дефлектора должна быть определена с учетом рекомендаций производителя и особенностей конкретного здания.

Кроме того, важно следить за состоянием дымохода и дефлектора. Регулярная чистка и техническое обслуживание помогут избежать накопления сажи и других отложений, которые могут негативно сказаться на тяге. Также стоит обратить внимание на наличие трещин и повреждений, которые могут привести к утечкам и ухудшению работы системы.

В заключение, установка дефлектора на трубу дымохода является эффективным способом устранения распространенных проблем с тягой. Он не только улучшает удаление дымовых газов, но и защищает дымоход от внешних факторов. Правильный выбор и установка дефлектора помогут обеспечить надежную и безопасную работу отопительной системы, что особенно важно в холодное время года.
