Дымоход из кирпича – это не только важный элемент системы отопления, но и залог безопасности вашего дома. В этой статье мы подробно рассмотрим разновидности и особенности кирпичных дымоходов, а также расскажем о таких важных элементах, как оголовок и выдра. Вы узнаете, как правильно построить надежную конструкцию своими руками, что позволит вам избежать распространенных ошибок и обеспечить эффективное удаление дымовых газов. Дополнительно мы предоставим видеоинструкции, которые помогут вам на каждом этапе кладки, делая процесс более понятным и доступным.

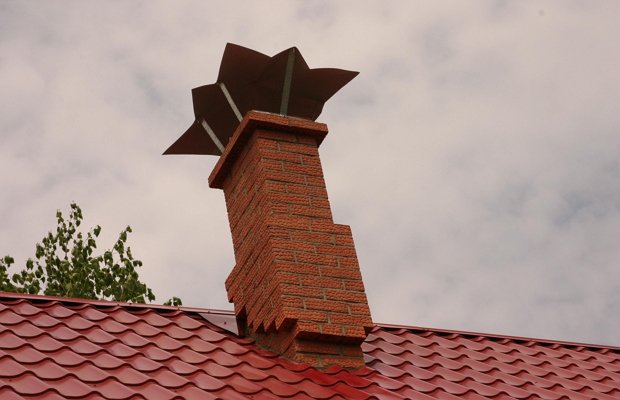

Кирпичный дымоход – что за дивный элемент?

В каждом частном доме с автономным отоплением обязательно устанавливается система для отвода продуктов сгорания. Сегодня существует множество современных решений, позволяющих организовать такую систему с использованием передовых материалов и технологий.

Тем не менее, проверенные временем кирпичные дымоходы по-прежнему популярны. Их устанавливают как владельцы небольших дач, так и собственники роскошных коттеджей. Кирпичные дымоходы имеют ряд эксплуатационных преимуществ:

• Доступность строительного материала и невысокие затраты на монтаж.
• Высокая термостойкость. Дымоходы из качественного кирпича выдерживают температуры до 900–1000 °С.
• Привлекательный внешний вид, что особенно важно для жилых зданий с уникальным архитектурным стилем.
• Повышенная теплопроводность. Это позволяет отопительному оборудованию в доме демонстрировать высокий коэффициент полезного действия. Кирпичные дымоходы эффективно удерживают тепло, предотвращая его быстрое рассеивание.

Однако у этих конструкций есть и недостатки. Под воздействием температурных колебаний и агрессивной среды кирпич может разрушаться. Это не является серьезной проблемой, так как кирпичный дымоход можно отремонтировать и восстановить его функциональность. Второй недостаток заключается в том, что внутренние стенки таких дымоходов сложно сделать идеально гладкими, что приводит к накоплению сажи и ухудшению тяги.

Это явление связано с уменьшением рабочего пространства внутри конструкции. Однако и эту проблему можно решить. Регулярная очистка кирпичного дымохода от сажи поможет избежать серьезных эксплуатационных трудностей.

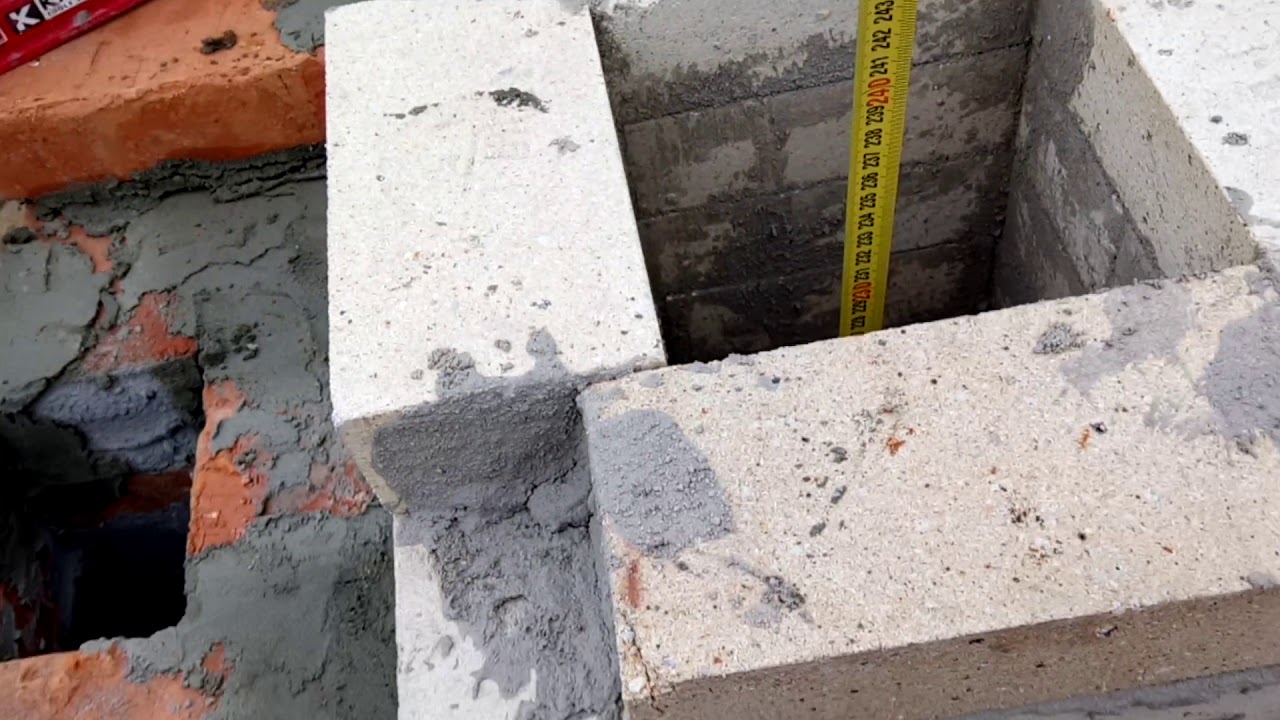

Кладка дымохода. Что нужно учесть.

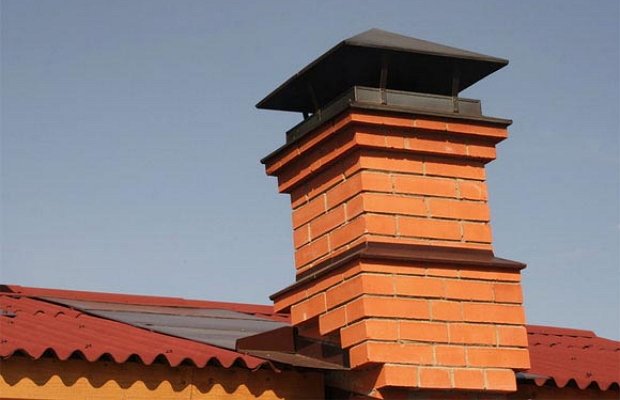

Разновидности конструкций и материалов для их строительства

Кирпичные дымоходы могут быть круглыми или квадратными. В принципе, между ними нет значительных различий в работе. Однако мастера-любители чаще выбирают квадратные конструкции, так как их проще и быстрее возводить, что особенно важно при работе с сажей.

Кирпичные дымоходы делятся на два основных типа: насадные и коренные. Насадные дымоходы являются важным элементом отопительного котла или печи, и без них эксплуатация агрегата невозможна. Коренные дымоходы функционируют как самостоятельные конструкции. Их устанавливают рядом с печью и соединяют с отопительным оборудованием через патрубок. Коренные дымоходы требуют отдельного основания, что усложняет процесс установки.

Чаще всего такие дымоходы используются для отвода дыма от отопительных систем, выполненных из кирпича или чугуна.

Важно отметить, что к коренному дымоходу можно подключать несколько печей одновременно, включая твердотопливные котлы и газовые агрегаты. При строительстве дымоходов необходимо избегать пустотелых, пористых и облегченных кирпичей. Рекомендуется использовать только шамотные или полнотелые красные блоки, которые способны выдерживать высокие температуры.

Двухканальный дымоход из кирпича

Интересные факты

Вот несколько интересных фактов о кирпичных дымоходах и их строительстве:

1. Теплоизоляция и долговечность: Кирпичные дымоходы обладают отличными теплоизоляционными свойствами, что позволяет минимизировать риск образования конденсата и коррозии. Правильная кладка и использование качественного кирпича могут обеспечить долговечность конструкции на десятилетия, в отличие от металлических дымоходов, которые могут подвержены коррозии.

2. Эстетика и интеграция в интерьер: Кирпичные дымоходы не только функциональны, но и могут стать стильным элементом интерьера. Их можно облицевать различными материалами или оставить в оригинальном виде, что добавляет характер и уют в помещение. Многие владельцы домов выбирают кирпичные дымоходы именно из-за их эстетической привлекательности.

3. Самостоятельное строительство: Строительство кирпичного дымохода своими руками возможно даже для начинающих мастеров, если следовать инструкциям и учитывать основные правила кладки. Важно правильно рассчитать размеры, обеспечить хорошую вентиляцию и использовать огнеупорные материалы, чтобы гарантировать безопасность и эффективность работы дымохода.

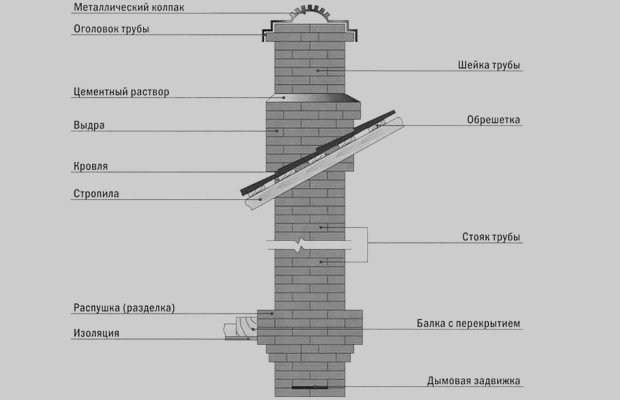

Из каких частей состоит кирпичный дымоход – необычные названия

Насадная конструкция включает несколько зон, названия которых могут показаться необычными для неподготовленного человека. В этом разделе рассмотрим основные элементы кирпичных дымоотводящих систем и их особенности:

1. Нижняя часть дымохода, называемая надсадной трубой, устанавливается непосредственно на отопительный прибор. При монтаже кирпичи укладываются с использованием специальной перевязки.
2. Следующим элементом после надсадной трубы является распушка (или разделка). Это расширение дымохода, которое формируется на расстоянии 5—6 рядов кирпичей от перекрытия между этажами. Важно отметить, что внешняя часть распушки расширяется на 25–40 см, в то время как внутренний диаметр остается таким же, как у всей дымоходной трубы. Распушка защищает перекрытия от высоких температур и выполняет теплоизоляционную функцию, поэтому ее стены делают достаточно толстыми.
3. В распушке располагается шейка, предназначенная для установки специальной задвижки. Эта задвижка позволяет регулировать тягу печи, изменяя интенсивность горения топлива.
4. Столб из кирпичей с дымоотводящим каналом внутри называется стояком. Он располагается как до, так и после распушки, проходя через чердачное перекрытие и поднимаясь до самой крыши здания.
5. Над крышей устанавливается выдра — расширение, которое увеличивается примерно на 10 см с каждой стороны. Этот элемент защищает чердак от попадания осадков.
6. Над выдрой находится еще одна шейка, размеры которой соответствуют параметрам дымохода.

Завершает дымоотводящую конструкцию оголовок, состоящий из площадки выдры и шапки, выступающей над шейкой. На шапку оголовка устанавливаются зонтик, дефлектор или колпак, которые предотвращают попадание мусора и атмосферных осадков в трубу. Коренные дымоходы имеют схожую конструкцию, но могут подключаться к нескольким отопительным агрегатам, что приводит к наличию нескольких разделок и стояков в их строении.

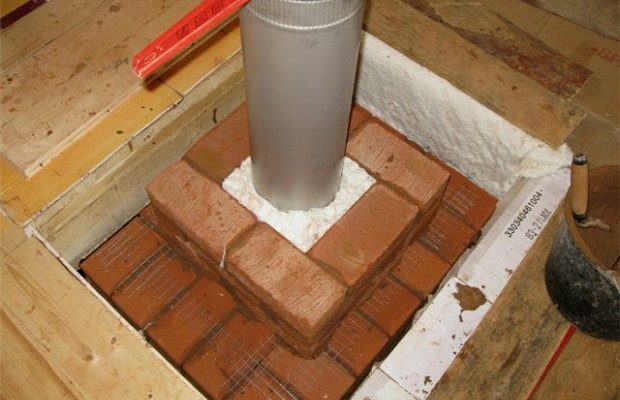

Строим трубу для отвода дыма – пошаговое руководство

Сначала выберите схему для монтажа дымохода. Вы можете заказать проект у профессионалов или найти готовый вариант на специализированных ресурсах в интернете. Важно внимательно изучить выбранную схему перед началом строительства.

Процесс кладки выполняется по следующему плану:

1. Сначала постройте надсадную трубу. Ее нижняя часть устанавливается на слой раствора из глины и чистого строительного песка. Кладка трубы осуществляется методом перевязки: каждый ряд сдвигается на половину кирпича для надежного сцепления. Прекратите монтаж надсадной трубы, не доходя до перекрытия на 5–6 рядов.
2. Затем выполните кладку распушки. Стандартные размеры уширения по наружному периметру дымохода составляют 59х45 см, а по внутреннему – 14х27 см. Увеличение трубы достигается за счет смещения уложенных кирпичей по краям каждого ряда примерно на 4 см. Важно! После завершения кладки распушки обязательно обложите расширение 10-миллиметровым асбестом в листах или другим негорючим материалом.
3. Теперь переходим к выдре. Этот этап требует особой внимательности и аккуратности. Каждый ряд выдры должен выступать наружу на 1/3, образуя ступеньки. Кладка первой линии должна соответствовать размерам последнего ряда расширения. Затем выкладываются вторая ступенька и все последующие.

Следующий этап – монтаж стояка. Кладка стояка осуществляется на чердаке и должна быть выполнена вплотную к кровельной конструкции дома. Он проходит через крышу и должен выступать на 50–80 см выше конька здания. Завершает процесс кладка шейки дымохода, на которую устанавливается оголовок с защитным устройством (колпаком или зонтиком).

Более подробно ознакомиться со всеми этапами кладки кирпичного дымохода вы можете, просмотрев видео, прикрепленное к этому разделу. Внимательно изучив его, вы сможете самостоятельно создать надежную дымовую трубу.

Кирпичная кладка дымовых и вентиляционных каналов — [© masterkladki]

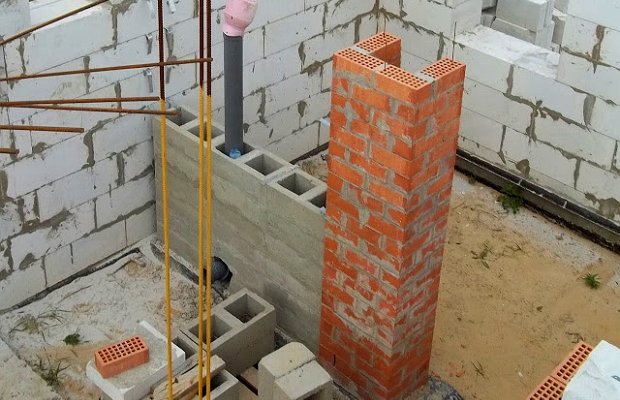

Рекомендации профи – как сделать идеальную кладку?

В завершение представляем несколько рекомендаций для тех, кто только начинает строить дымоходы и не имеет практического опыта. Обратите внимание на следующие моменты:

1. Швы между кирпичами должны быть максимально тонкими (не более 1,5 см). Это обеспечит долговечность вашей дымоотводящей конструкции на многие годы.
2. Для удобства подрезки кирпичей используйте ручную шлифовально-отрезную установку.
3. При возведении дымохода можно встраивать в кирпичную кладку металлические прутки для повышения прочности конструкции. Следите, чтобы арматура не перекрывала дымовой канал.
4. Все углы дымохода должны быть строго прямыми, а стены – идеально ровными. При установке каждого элемента конструкции обязательно используйте отвес и строительный уровень.
5. Для повышения устойчивости и надежности дымохода рекомендуется закреплять его к стене с интервалом 0,3 м с помощью стальных анкеров, если дымоход находится рядом со стеной.

Профессионалы также советуют укладывать стеклоткань или асбестовый материал в местах соединения дымохода с крышей и потолком. Это значительно снижает риск возникновения пожара.

Устойчивость дымохода к внешним воздействиям

При проектировании и строительстве дымохода из кирпича важно учитывать его устойчивость к различным внешним воздействиям. Дымоход, как конструкция, подвергается воздействию атмосферных явлений, таких как дождь, снег, ветер, а также температурным перепадам. Все эти факторы могут существенно повлиять на долговечность и функциональность дымохода.

Одним из основных факторов, влияющих на устойчивость дымохода, является его конструкция. Кирпичные дымоходы должны быть спроектированы с учетом местных климатических условий. Например, в регионах с частыми дождями и снегопадами необходимо предусмотреть защитные элементы, такие как козырьки и отливы, которые предотвратят попадание влаги внутрь конструкции. Это поможет избежать разрушения кирпича и ухудшения тяги.

Температурные колебания также могут негативно сказаться на состоянии дымохода. При резком охлаждении или нагреве кирпич может трескаться, что приведет к образованию щелей и снижению эффективности дымохода. Для минимизации этого риска рекомендуется использовать качественные строительные материалы, которые обладают высокой термостойкостью и низкой водопроницаемостью.

Кроме того, важно учитывать и ветровые нагрузки. Ветер может создавать дополнительные усилия на дымоход, особенно если он расположен на крыше. Для повышения устойчивости конструкции необходимо правильно рассчитать высоту дымохода и его сечение. Чем выше дымоход, тем большее влияние ветра он будет испытывать, поэтому важно обеспечить его надежное крепление к крыше и стенам здания.

Не менее важным аспектом является правильная изоляция дымохода. Изоляционные материалы помогут предотвратить образование конденсата внутри дымохода, что также может привести к разрушению кирпичной кладки. Использование теплоизоляции, особенно в верхней части дымохода, поможет сохранить стабильную температуру и минимизировать риск образования влаги.

Наконец, регулярное обслуживание и проверка состояния дымохода также играют ключевую роль в его устойчивости. Периодическая очистка от сажи и других отложений, а также осмотр на предмет трещин и повреждений помогут вовремя выявить проблемы и предотвратить серьезные разрушения. Следуя этим рекомендациям, можно значительно увеличить срок службы кирпичного дымохода и обеспечить его надежную работу в любых условиях.

Монтаж и подключение к отопительному оборудованию

Монтаж дымохода из кирпича – это ответственный этап, который требует внимательности и точности. Правильное подключение дымохода к отопительному оборудованию обеспечивает безопасность эксплуатации и эффективность работы системы отопления. В этом разделе мы рассмотрим ключевые моменты, которые необходимо учесть при монтаже и подключении дымохода.

Подготовка к монтажу

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

• Кирпичи (огнеупорные для внутренней части дымохода и обычные для внешней)
• Цементный раствор
• Уровень
• Лопата и мастерок
• Арматура для усиления конструкции
• Изоляционные материалы (при необходимости)

Также стоит заранее ознакомиться с местными строительными нормами и правилами, касающимися установки дымоходов.

Выбор места для дымохода

Выбор правильного места для установки дымохода – это один из ключевых факторов, влияющих на его эффективность. Дымоход должен располагаться как можно ближе к отопительному оборудованию, чтобы минимизировать потери тепла и обеспечить хороший тягу. При этом необходимо учитывать следующие моменты:

• Дымоход не должен пересекаться с водопроводными и газовыми трубами.
• Необходимо обеспечить достаточное расстояние до горючих материалов (не менее 38 см).
• Дымоход должен выходить на крышу на высоту не менее 1 метра над коньком крыши.

Процесс монтажа

Монтаж дымохода из кирпича можно разделить на несколько этапов:

1. Фундамент: Для дымохода необходим надежный фундамент, который должен быть заложен ниже уровня промерзания грунта. Фундамент должен быть шире, чем сам дымоход, чтобы обеспечить устойчивость конструкции.
2. Возведение дымохода: Начинайте укладку кирпичей с основания. Используйте цементный раствор для соединения кирпичей. Убедитесь, что каждый ряд укладывается ровно, используя уровень. Для повышения прочности конструкции можно использовать арматуру.
3. Установка перекрытий: На каждом этаже, через который проходит дымоход, необходимо устанавливать перекрытия, чтобы предотвратить попадание дыма в жилые помещения. Перекрытия должны быть выполнены из огнеупорных материалов.
4. Вывод на крышу: Когда дымоход достигнет крыши, необходимо обеспечить его герметичность и защиту от атмосферных воздействий. Для этого можно использовать специальные кровельные элементы.

Подключение к отопительному оборудованию

После завершения монтажа дымохода необходимо правильно подключить его к отопительному оборудованию. Это можно сделать следующим образом:

• Убедитесь, что выходное отверстие котла или печи соответствует диаметру дымохода.
• Используйте специальные переходники, если диаметр отличается.
• Подключите дымоход к отопительному оборудованию, обеспечив надежное соединение, чтобы избежать утечек дыма.
• Проверьте все соединения на герметичность и отсутствие зазоров.

Проверка работы дымохода

После завершения монтажа и подключения дымохода необходимо провести его проверку. Для этого:

• Запустите отопительное оборудование и проверьте, как работает дымоход.
• Убедитесь, что дым выходит без затруднений и не попадает в помещение.
• Проверьте наличие тяги, для этого можно использовать специальный дымомер или просто поднести зажженную бумагу к выходному отверстию.

Правильный монтаж и подключение дымохода из кирпича – это залог безопасной и эффективной работы вашей системы отопления. Следуя всем рекомендациям и соблюдая строительные нормы, вы сможете самостоятельно построить надежную конструкцию, которая прослужит вам долгие годы.

Уход и обслуживание кирпичного дымохода

это важные аспекты, которые напрямую влияют на его долговечность и эффективность работы. Правильное обслуживание позволяет предотвратить возникновение серьезных проблем, таких как засорение, коррозия или даже возгорание. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная проверка состояния дымохода

Первым шагом в уходе за кирпичным дымоходом является регулярная проверка его состояния. Рекомендуется проводить осмотр не реже одного раза в год, особенно перед началом отопительного сезона. В процессе осмотра следует обратить внимание на:

• наличие трещин и повреждений в кирпичной кладке;
• состояние раствора между кирпичами;
• наличие сажи и других отложений внутри дымохода;
• целостность крыши и дымовой трубы.

Чистка дымохода

Чистка дымохода – это обязательная процедура, которая должна проводиться не реже одного раза в год. Накопление сажи и других отложений может привести к снижению тяги и увеличению риска пожара. Для чистки можно воспользоваться специальными щетками или обратиться к профессионалам. Важно помнить, что чистка должна проводиться только в холодное время года, когда печь или камин не используются.

Устранение конденсата

Конденсат – это еще одна проблема, с которой могут столкнуться владельцы кирпичных дымоходов. Он образуется в результате охлаждения дымовых газов и может привести к коррозии кирпичной кладки. Чтобы избежать этого, необходимо обеспечить хорошую теплоизоляцию дымохода и следить за его герметичностью. Важно также использовать качественные материалы для кладки и отделки дымохода.

Профилактика и ремонт

Если в процессе осмотра были обнаружены трещины или другие повреждения, их необходимо устранить как можно скорее. Для этого можно использовать специальные растворы для ремонта кирпичной кладки. Важно помнить, что любые работы по ремонту дымохода должны проводиться с соблюдением всех норм и правил, чтобы не ухудшить его эксплуатационные характеристики.

Профессиональное обслуживание

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше всего обратиться к профессионалам. Специалисты смогут провести полную диагностику дымохода, выявить возможные проблемы и предложить оптимальные решения. Профессиональное обслуживание поможет продлить срок службы вашего дымохода и обеспечить безопасность его эксплуатации.

Таким образом, уход и обслуживание кирпичного дымохода – это комплекс мероприятий, направленных на поддержание его в исправном состоянии. Регулярные проверки, чистка, устранение конденсата и профессиональное обслуживание помогут избежать серьезных проблем и обеспечат надежную работу вашей системы отопления.
