В мире металлообработки выбор между электрическим трубогибом, механическим и самодельным инструментом может оказаться непростой задачей. Каждый из этих вариантов имеет свои преимущества и недостатки, которые важно учитывать в зависимости от ваших потребностей и уровня навыков. В этой статье мы подробно рассмотрим особенности каждого типа трубогиба, их функциональность и целесообразность использования в домашних условиях. Также вы найдете видеоинструкцию, которая поможет вам создать простой самодельный трубогиб, что может стать отличным решением для тех, кто хочет сэкономить или просто попробовать свои силы в изготовлении инструмента.

Конструкция трубогиба и его назначение

Для тех, кто сталкивался с прокладкой металлических трубопроводов, не станет открытием, что работа редко ограничивается прямыми участками. Всегда возникают повороты. Иногда эту проблему удается решить с помощью переходников, фитингов и других устройств. Однако бывают ситуации, когда такие решения невозможны, например, когда угол поворота не прямой или пространство для изгиба ограничено, и дополнительные элементы установить не удается.

В таких случаях единственным выходом может стать трубогиб. Этот инструмент незаменим, когда трубы не имеют нужного направления, которое зачастую задается на заводе, и использование дополнительных муфт не помогает решить проблему. Работать с таким устройством можно прямо на месте установки труб, создавая изгиб в соответствии с требованиями окружающей среды. Чаще всего трубогиб используется для стальных труб диаметром до 15 см. Угол, который можно получить с помощью большинства подобных инструментов, составляет около 180 градусов.

Конструкция трубогиба обычно выглядит следующим образом: он состоит из рамы, напоминающей букву Т, к которой крепится башмак (рабочая деталь), выполняющий основную функцию. Башмак активируется с помощью рычага, расположенного на раме инструмента. Прямую трубу укладывают на специальные упоры, находящиеся на перекладине рамы, затем приводят в действие рычаг, и башмак создает изгиб трубы. Если все делать вручную, потребуется значительная физическая сила, поэтому ручные устройства для этой цели практически не производятся, разве что для тонких труб. Далее рассмотрим виды трубогибов, которые могут облегчить эту задачу.

Фото трубогиба, biznesshop.com Фото конструкции трубогиба, biznesshop.com Фото — как сделать трубогиб, biznesshop.com Фото простого трубогиба, biznesshop.com Фото роликового трубогиба, biznesshop.com

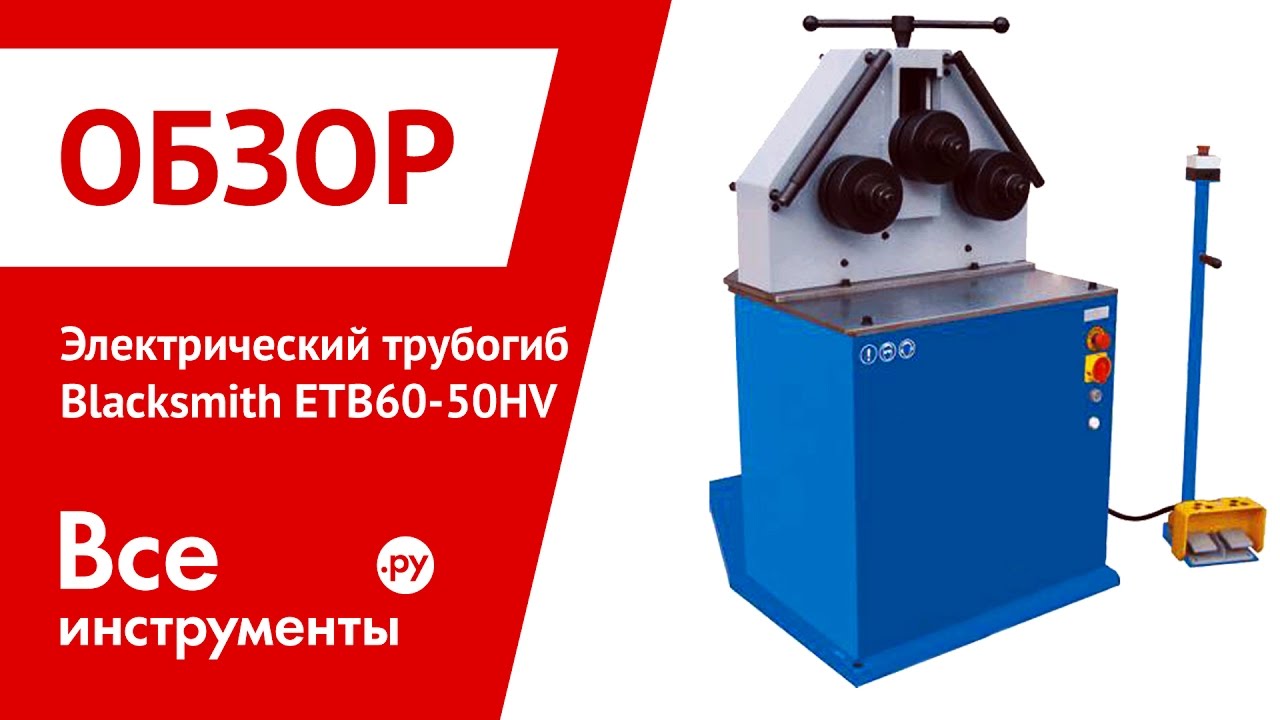

Электрический трубогиб Blacksmith ETB60 50HV

Электрический трубогиб и ручной – разновидности станков

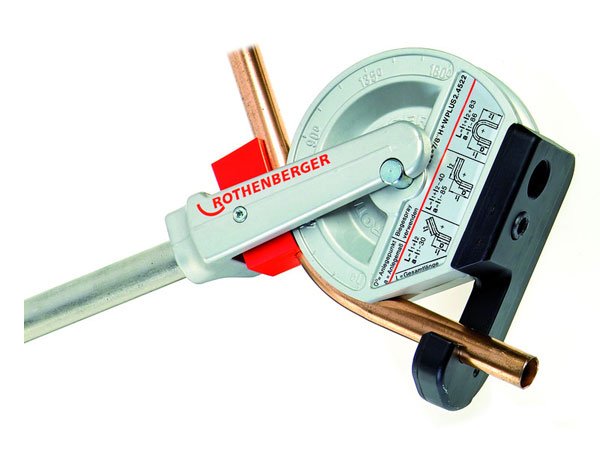

Мы последовательно рассмотрим устройства для изгиба труб без сварки и других разрушительных методов. Хотя физические затраты на эту работу могут показаться значительными, они не всегда чрезмерны. Для тонких труб или мягких материалов, таких как алюминий, можно немного поработать. В этом поможет рычажный трубогиб, который требует лишь ловкости рук. Принцип его работы прост, поэтому даже новичок быстро разберется с ним.

Для более сложных задач лучше подойдет гидравлический трубогиб, который значительно сэкономит усилия. Такие устройства чаще всего используют профессиональные бригады. Механические трубогибы более популярны для домашнего применения, в то время как гидравлические предназначены для больших площадок или производств и имеют более сложную конструкцию с расширенным функционалом. Механические устройства могут быть дополнены роликами, что облегчает процесс работы.

Однако стоит отметить, что роликовый трубогиб занимает больше места, чем простой рычажный вариант. Его приобретают, когда впереди много работы, а не для единичных задач, и он занимает свое место на стройплощадке.

Автоматический трубогиб не требует усилий, так как работает на гидравлике и способен выполнять более сложные операции. Ручные модели обычно имеют фиксированный разъем под определенный диаметр трубы и реже предлагают несколько типоразмеров, тогда как электрические трубогибы универсальны. Устанавливать такой агрегат в цехе только для обработки труб одного диаметра нецелесообразно. С помощью этого устройства можно выполнить множество задач без особых усилий, но на частной стройке его использование нецелесообразно из-за высокой стоимости и хлопот.

Станки для изгиба труб могут иметь различные размеры, что зависит от их мощности и диаметра обрабатываемых труб. Чем более сложным и мощным является устройство, тем больше его вес и занимаемое пространство. Электромеханический трубогиб для труб большого диаметра (более 10 см) становится стационарным не только из-за необходимости подключения к электросети, но и из-за значительного веса.

Трубогиб электрический ETB31-40, профилегиб Blacksmith

Интересные факты

Вот несколько интересных фактов о сравнении электрического трубогиба и ручного:

1. Эффективность и скорость: Электрические трубогибы значительно ускоряют процесс гибки труб благодаря автоматизации. Они могут выполнять сложные изгибы за считанные секунды, в то время как ручные трубогибы требуют больше времени и физической силы, особенно при работе с толстыми или жесткими материалами.

2. Точность и повторяемость: Электрические трубогибы обеспечивают высокую точность и возможность повторения одинаковых изгибов, что особенно важно в производственных условиях. Ручные трубогибы могут допускать ошибки из-за человеческого фактора, что может привести к необходимости переделки.

3. Гибкость в использовании: Ручные трубогибы часто более универсальны и могут использоваться в условиях ограниченного пространства или на выезде, где нет доступа к электричеству. Это делает их идеальными для небольших мастерских или для работы на стройплощадках, где мобильность и простота в использовании имеют первостепенное значение.

Как сделать трубогиб – домашний метод

Если вы решили, что сложные инструменты не нужны, а объем работы небольшой, мы предлагаем способ изготовления трубогиба своими руками. Это будет более экономичным решением и избавит вас от необходимости подбирать инструмент нужного диаметра. Получите чертеж и начинайте работу!

Как сделать трубогиб – пошаговая схема

Шаг 1: Основа

Сначала выберите подходящую основу для станка. Рекомендуется использовать профильную трубу с прямоугольным сечением для рамы. Ее стенки должны быть достаточно толстыми, чтобы прочность конструкции превышала нагрузки в процессе работы. Для ручного трубогиба оптимальная толщина стенок — 3 мм. После выбора основы определите край с ровным срезом и просверлите в нем сквозное отверстие, отступив 2-3 см.

Диаметр отверстия зависит от оси, которую вы планируете установить. На эту ось будут крепиться шкив (фрикционное колесо с канавкой) и ручка с активным шкивом. Вокруг стационарного шкива будут изгибаться трубы. Затем обрежьте профильную основу с другого конца до нужного размера, который определяется максимальным радиусом изгиба для вашей работы. К этому радиусу добавьте запас в 5 см — это будет длина вашей основы; лишнее отрежьте пилой.

Шаг 2: Рычаг и фиксатор

Сначала тандем подготавливают по отдельности, а затем устанавливают на рамку. Для этого потребуется шпилька — резьбовой стержень, а не женская обувь на каблуке. С одной стороны шпильки располагается гайка с контргайкой, а с другой — труба, выполняющая роль Т-образного фиксатора. Поперечная часть трубы должна напоминать шляпку буквы Т, а вертикальная часть — саму трубу.

Шаг 3: Ручка и ось шкива

Необходимо подготовить две металлические пластины толщиной не менее 4 мм. Ширина пластин должна соответствовать диаметру оси с добавлением по 5 мм с каждой стороны в качестве запаса. Пластины располагаются параллельно и соединяются перемычками из стальной трубки, установленными на конце, противоположном оси. На другом конце следует просверлить отверстие для оси, на которую будет установлен рабочий (активный) шкив. Ось фиксируется шплинтами, а не сваркой.

Шаг 4: Сборка

Закрепите основу в тисках и установите на нее ось для ручек и стационарного шкива. Шкив фиксируется с помощью затяжного болта. Затем в гайку, приваренную в заранее определенном месте на основе, установите шпильку от фиксатора. При использовании системы труба прижимается к шкиву за счет ввинчивания фиксатора. На фиксаторе труба дополнительно закрепляется зажимом, что позволяет задать угол деформации.

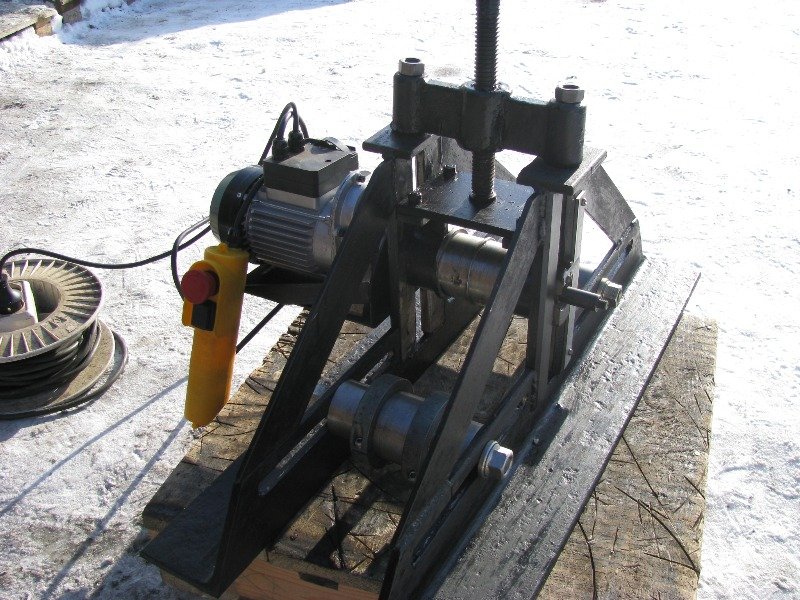

Фото автоматического трубогиба, absolutkrin.by Фото универсального трубогиба, absolutkrin.by Фото трубогиба для стальных труб, absolutkrin.by Фото электрического трубогиба, absolutkrin.by Фото рычажного трубогиба, absolutkrin.by

https://youtube.com/watch?v=4urbnaZBUGA

Преимущества и недостатки электрического трубогиба

Электрический трубогиб – это современное оборудование, которое значительно упрощает процесс гибки труб. Его использование имеет ряд преимуществ, но также не лишено недостатков. Рассмотрим их подробнее.

Преимущества электрического трубогиба

• Автоматизация процесса: Электрические трубогибы работают на основе автоматизированных систем, что позволяет значительно сократить время на выполнение операций. Это особенно важно при массовом производстве, где скорость и эффективность имеют решающее значение.
• Точность и качество: Благодаря высокоточным механизмам, электрические трубогибы обеспечивают стабильное качество гибки. Это позволяет избежать деформаций и ошибок, которые могут возникнуть при ручной работе.
• Удобство в эксплуатации: Современные модели электрических трубогибов часто оснащены интуитивно понятными интерфейсами и программами, что делает их использование доступным даже для новичков. Пользователи могут легко настраивать параметры гибки и контролировать процесс.
• Широкий диапазон возможностей: Электрические трубогибы способны работать с различными материалами и диаметрами труб, что делает их универсальными инструментами для различных отраслей, включая строительство, автомобилестроение и производство.
• Минимизация физической нагрузки: Использование электрического трубогиба позволяет избежать значительных физических усилий, которые требуются при ручной гибке. Это особенно важно для работников, которые занимаются гибкой труб на протяжении длительного времени.

Недостатки электрического трубогиба

• Высокая стоимость: Одним из основных недостатков электрических трубогибов является их высокая цена по сравнению с ручными аналогами. Это может стать серьезным препятствием для небольших мастерских или индивидуальных предпринимателей.
• Необходимость в электроэнергии: Электрические трубогибы требуют постоянного подключения к источнику питания, что может ограничивать их использование в условиях, где доступ к электричеству затруднен.
• Сложность в ремонте: В случае поломки электрического трубогиба, его ремонт может потребовать специализированных знаний и навыков, что может привести к дополнительным затратам и времени на восстановление работоспособности оборудования.
• Зависимость от технологий: Электрические трубогибы могут быть подвержены сбоям в работе из-за программных или аппаратных неисправностей. Это может привести к остановке производственного процесса и необходимости в техническом обслуживании.
• Ограниченная мобильность: Большинство электрических трубогибов имеют значительные размеры и вес, что затрудняет их транспортировку и использование в различных местах работы.

Таким образом, выбор между электрическим и ручным трубогибом зависит от конкретных потребностей и условий работы. Электрический трубогиб предлагает множество преимуществ, но также требует внимательного подхода к его эксплуатации и обслуживанию.

Преимущества и недостатки ручного трубогиба

Ручные трубогибы представляют собой традиционное решение для изгиба труб, которое используется как в профессиональных мастерских, так и в домашних условиях. Они имеют свои уникальные преимущества и недостатки, которые стоит рассмотреть перед выбором инструмента для работы.

Преимущества ручного трубогиба:

• Низкая стоимость: Ручные трубогибы, как правило, значительно дешевле электрических аналогов. Это делает их доступными для широкого круга пользователей, включая домашних мастеров и небольшие мастерские.
• Простота в использовании: Ручные трубогибы не требуют сложной настройки и подключения к электросети. Их можно использовать в любом месте, что делает их удобными для работы на выезде или в условиях ограниченного пространства.
• Надежность: Отсутствие электрических компонентов снижает риск поломок и необходимости в ремонте. Ручные трубогибы могут служить долгие годы при правильном использовании и обслуживании.
• Контроль процесса: Работая с ручным трубогибом, пользователь имеет полный контроль над процессом изгиба. Это позволяет точно регулировать угол и радиус изгиба, что особенно важно при выполнении сложных задач.

Недостатки ручного трубогиба:

• Физические усилия: Использование ручного трубогиба требует значительных физических усилий, особенно при работе с толстыми и жесткими трубами. Это может привести к усталости и снижению производительности.
• Ограниченные возможности: Ручные трубогибы могут иметь ограничения по максимальному диаметру и толщине обрабатываемых труб. Это может стать проблемой при выполнении более сложных проектов.
• Время на выполнение: Изгиб труб вручную занимает больше времени по сравнению с электрическими моделями. Это может быть критичным фактором при выполнении больших объемов работы.
• Качество изгиба: Хотя ручные трубогибы позволяют контролировать процесс, они могут не всегда обеспечивать идеальную точность и качество изгиба, особенно для новичков, не имеющих достаточного опыта.

Таким образом, выбор между ручным и электрическим трубогибом зависит от множества факторов, включая объем работы, бюджет и личные предпочтения. Ручные трубогибы могут быть отличным выбором для небольших проектов и домашнего использования, однако для более серьезных задач стоит рассмотреть возможность приобретения электрического аналога.

Выбор трубогиба в зависимости от типа работ

При выборе трубогиба важно учитывать тип работ, которые вы планируете выполнять. Существует множество факторов, которые могут повлиять на ваше решение, включая объем работ, тип материала, размеры труб и частоту использования станка.

Электрические трубогибы идеально подходят для массового производства и профессионального использования. Они обеспечивают высокую скорость и точность гибки, что делает их незаменимыми на крупных промышленных предприятиях. Такие станки могут обрабатывать различные материалы, включая сталь, алюминий и медь, и способны выполнять сложные изгибы с минимальными усилиями со стороны оператора. Электрические трубогибы также часто оснащены программируемыми настройками, что позволяет легко менять параметры гибки в зависимости от требований конкретного проекта.

С другой стороны, ручные трубогибы являются более доступным вариантом для небольших мастерских или для тех, кто занимается индивидуальными проектами. Они требуют больше физической силы и времени для выполнения работы, но в то же время позволяют лучше контролировать процесс гибки. Ручные трубогибы могут быть идеальными для небольших объемов работ или для гибки труб с нестандартными размерами, где требуется высокая степень точности и внимание к деталям.

Если вы планируете выполнять работы на постоянной основе и в больших объемах, электрический трубогиб станет более выгодным вложением. Он позволит сократить время на выполнение задач и повысить производительность. Однако, если ваши потребности ограничены редкими проектами или небольшими объемами работ, ручной трубогиб может стать более экономичным и практичным решением.

Также стоит учитывать, что электрические трубогибы требуют наличия источника питания и могут быть более сложными в обслуживании. Ручные трубогибы, в свою очередь, более мобильны и не зависят от электричества, что делает их удобными для работы в различных условиях.

В заключение, выбор между электрическим и ручным трубогибом должен основываться на ваших конкретных потребностях, типе работ и бюджете. Оцените все аспекты, прежде чем принимать решение, чтобы выбрать наиболее подходящий инструмент для ваших задач.
