Правильная скрутка электрических проводов — это ключевой аспект в обеспечении надежности и безопасности электрических соединений. В данной статье мы рассмотрим различные методы скрутки проводов, их преимущества и недостатки, а также последующие технологические операции, которые помогут гарантировать долговечность и устойчивость соединений. Знание этих техник позволит избежать распространенных ошибок, снизить риск короткого замыкания и повысить общую эффективность электропроводки в вашем доме или на производстве.

Требования к скрутке проводов

Скручивание проводов — один из самых распространённых и простых методов соединения, но он считается наименее надёжным. Чтобы правильно скручивать провода, важно понимать процессы, происходящие в месте соединения. Со временем, под воздействием температуры, происходит ослабление зажима. Это связано с линейным расширением проводника при прохождении больших токов. В результате контакт ослабевает, увеличивается его сопротивление, что приводит к нагреву в области скрутки. Провода начинают окисляться и перегреваться, что может привести к потере контакта или пробою изоляции, что, в свою очередь, чревато коротким замыканием и возгоранием.

Правила скрутки проводов регламентируются нормами установки электрооборудования (ПУЭ). Основные требования к любому методу соединения проводов заключаются в обеспечении контакта без дополнительного сопротивления. Сопротивление в месте скрутки не должно превышать минимальное значение сопротивления самих проводников. Это также касается механической прочности: место соединения должно быть не менее прочным, чем сами провода.

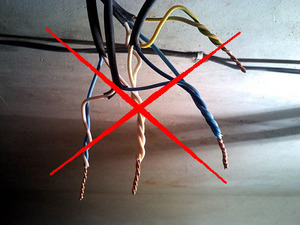

Поэтому, согласно ПУЭ, простые скрутки, выполненные при монтаже электропроводки, запрещены. После выполнения скрутки необходимо провести дополнительные операции для повышения её надёжности. Это могут быть пайка, сварка, опрессовка или механический зажим.

Скрутка допустима только в том случае, если соединяемые проводники изготовлены из одного материала. В противном случае может возникнуть химическая реакция из-за окисления, что быстро приведёт к разрушению скрутки.

Существует несколько типов скруток:

• параллельная простая;
• последовательная простая;
• параллельная желобком;
• последовательная желобком;
• бандажная.

Перед началом соединения необходимо подготовить провода. Для этого нужно снять изоляцию на длине не менее 50 мм и очистить оголённый провод мелкой наждачной бумагой. После этого можно приступать к скрутке. Параллельное соединение используется для соединения концов проводов, например, в распределительных коробках. Последовательная скрутка применяется при выполнении ответвлений.

Соединение проводов в распределительной коробке — 3 ЛУЧШИХ СПОСОБА

Соединение проводов в распредкоробке распайке путем скрутки со сваркой

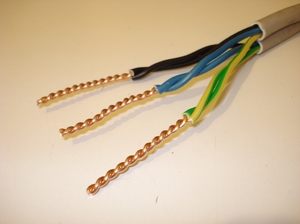

Способ параллельного соединения

Параллельное соединение — это простая процедура, при которой два провода, предварительно зачищенные на одинаковую длину, располагаются параллельно. Их оголённые концы перекрещиваются так, чтобы касаться друг друга. Затем начинается процесс закручивания с помощью вращательных движений. Важно крутить в одном направлении, при этом не имеет значения, в какую именно сторону.

Изолированные участки проводов не должны переплетаться. Сначала провода скручиваются вручную, задавая направление, а затем дорабатываются с помощью пассатижей. При этом зажимают концы проводов для обеспечения равномерности скрутки. Метод «параллельно желобком» предполагает, что один провод остаётся неподвижным, в то время как другой обвивает его. Начиная от конца изоляции, один провод делает три-четыре витка вокруг второго. Первый провод с плотным контактом располагается параллельно второму, и в завершение выполняются ещё три-четыре витка.

КАЧЕСТВЕННОЕ СОЕДИНЕНИЕ ПРОВОДОВ В РАСПРЕДКОРОБКЕ

Интересные факты

Вот несколько интересных фактов о правильной скрутке электрических проводов и способах соединения:

1. Метод скрутки «внахлест»: Один из самых распространенных способов соединения проводов — это скрутка «внахлест». При этом проводники перекрываются на небольшом участке, что обеспечивает хороший контакт. Однако важно помнить, что для надежного соединения необходимо правильно заизолировать место скрутки, чтобы избежать короткого замыкания и коррозии.

2. Использование специальных инструментов: Для достижения наилучшего результата при скрутке проводов можно использовать специальные инструменты, такие как обжимные клещи или скрутки. Они помогают обеспечить более плотное и надежное соединение, что особенно важно в условиях повышенной нагрузки или вибрации.

3. Проверка на прочность: После выполнения скрутки рекомендуется провести тест на прочность соединения. Это можно сделать, потянув за проводники в разные стороны. Если соединение не разъединяется и не ослабляется, значит, оно выполнено правильно. Это особенно важно для обеспечения безопасности и долговечности электрической сети.

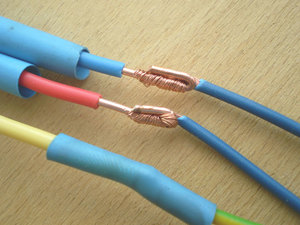

Описание последовательного метода

Последовательное простое соединение выполняется иначе. Зачищенные концы проводов не соединяются напрямую, а располагаются внахлёст, обращаясь друг к другу. Центры зачищенных проводников соприкасаются, после чего их скручивают в обе стороны. Важно, чтобы зачищенные участки не касались изоляции другого провода. При желобковом соединении каждая жила обвивается вокруг другой только в местах, где заканчивается изоляция, а в центральной части они должны плотно соприкасаться.

Способы соединения проводов

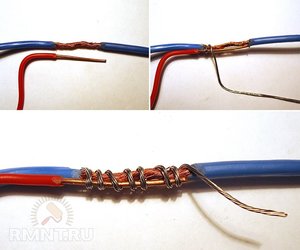

Бандажное скручивание кабеля

Существует два метода выполнения данной процедуры: параллельный и последовательный. В первом случае провода прижимаются друг к другу изоляционным слоем, а вокруг зачищенных участков накручивается третий проводник спиральными движениями. Один конец дополнительного провода фиксируется пальцами, а другой, с помощью пассатижей, аккуратно обматывается вокруг, надежно сжимая соединяемые жилы. Во втором методе зачищенные жилы располагаются параллельно, напротив друг друга, оставляя между ними один-два миллиметра до изоляции противоположного провода. Затем их плотно обкатывают дополнительным проводником.

Скручивание многожильного кабеля

При таком типе соединения есть несколько важных моментов. Для увеличения площади контакта применяются те же методы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся, и из них формируются две или четыре косички с одинаковым количеством жил в каждой. Затем косички укладываются друг на друга, и провода скручиваются по одной косичке из каждого провода. В завершение полученные косички сплетаются между собой. Это обеспечивает надежную скрутку проводов с высокой механической прочностью и низким сопротивлением.

Количество витков должно составлять не менее шести. Способы соединения проводов не зависят от материала и применяются как для алюминиевых, так и для медных проводов. Важно помнить, что нельзя скручивать разные типы проводов между собой, так как алюминиевый провод может сломаться при чрезмерном закручивании. Если требуется соединить более двух проводов, технология останется прежней.

Как правильно скручивать провода

Дополнительные технологические операции

ПУЭ не допускает выполнение только скрутки и запрещает соединение различных материалов. Поэтому процесс скрутки должен завершаться использованием клеммника или пайки. Для обеспечения надежности соединения применяются следующие методы:

• пайка;
• сварка;
• винтовые зажимы;
• обжим в специализированных пружинных устройствах;
• опрессовка.

Надежное соединение проводов в распредкоробке- скрутка со сваркой.

Пайка и сварка при соединении

Единственным минусом данной процедуры является высокая трудоемкость. Для пайки понадобятся олово и флюс. При работе с медными изделиями используется канифоль, а для алюминия — активные флюсы, содержащие олеиновую кислоту и йодид лития. Для пайки меди достаточно паяльника мощностью до 100 Вт, тогда как для алюминия требуется газовая горелка, так как температура нагрева должна составлять 400—500 градусов. Для меди применяется свинцово-оловянный припой, в то время как для алюминия используется припой с добавлением цинка.

Технология пайки проста: теплопроводность скрутки выше, чем у припоя, поэтому при его плавлении он перемещается в область соединения, образуя тонкий слой. При пайке важно избегать крупных наплывов припоя; он должен равномерно распределяться по всей поверхности соединения.

Как соеденить электропроводку. Самый надёжный способ.

Применение винтовых зажимов

Винтовые зажимы работают на основе механического сжатия скрученных поверхностей с использованием болтового соединения. В этом процессе применяются стальные колодки. Готовая скрутка или отдельные жилы провода помещаются под стальную шайбу и сжимаются винтом. Прижим может осуществляться как шайбой, так и винтом. Первый вариант предпочтительнее, так как обеспечивает большую площадь соприкосновения.

Клеммная колодка — это пластина на изоляторе с группой контактов. С помощью этих колодок можно соединять медные и алюминиевые провода различного сечения.

Использование пружинных устройств

Клеммники Wago обеспечивают быстрое соединение без использования инструментов. Они получили широкое распространение благодаря универсальности и производятся в различных размерах для соединения разного количества проводов. С их помощью можно соединять как одножильные, так и многожильные провода различных сечений и типов. Провода могут объединяться как по отдельности, так и в группах. Для этого клеммники оснащены защёлкой-флажком, которая позволяет удобно уложить провод и зажать его после защёлкивания. Также можно использовать специальные клипсы.

Клеммы Wago подходят для соединения алюминиевых и медных проводов. Для этого необходимо применять специальную пасту, предотвращающую доступ воздуха, а жилы проводов располагаются в отдельных ячейках.

Клеммники Wago (Ваго). Клеммы WAGO 222. Плюсы и минусы.

Опрессовка соединяемых шнуров

Для соединения проводов с большим сечением используются специальные наконечники, называемые гильзами. Сначала провода очищаются от изоляции и помещаются в гильзы. Затем с помощью пресс-клещей происходит их сжатие, что обеспечивает надежное соединение. Этот метод эффективен, но требует специализированного инструмента.

К методу опрессовки также относится использование соединительных изолирующих зажимов (СИЗ). После скручивания проводов на соединение накручиваются колпачки, которые поджимают контакт и обеспечивают его изоляцию в зависимости от диаметра провода.

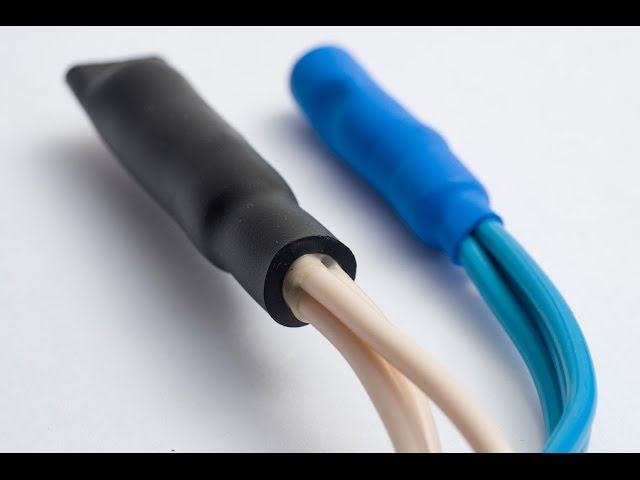

Завершающим этапом соединения является качественная изоляция. Для этого применяются диэлектрическая изолента или термоусадочная трубка. Длина изоляции должна превышать место соединения на 2-3 см. Важно выполнять изоляцию тщательно, так как недостаточная защита может привести к пробоям между проводами и, как следствие, к короткому замыканию.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Выбор инструмента для скрутки проводов

Правильный выбор инструмента для скрутки электрических проводов является ключевым моментом, который влияет на качество соединения и долговечность электрической цепи. Существует несколько типов инструментов, которые могут быть использованы для этой цели, и каждый из них имеет свои особенности и преимущества.

Первым и наиболее распространенным инструментом является плоскогубцы. Они позволяют надежно зажать провода и обеспечить плотное соединение. При использовании плоскогубцев важно следить за тем, чтобы они были чистыми и не имели повреждений, так как это может повлиять на качество скрутки. Для удобства работы рекомендуется использовать плоскогубцы с изолированными ручками, что обеспечит дополнительную безопасность при работе с электрическими проводами.

Другим популярным инструментом является скрутка проводов или клеммная колодка. Этот инструмент позволяет быстро и эффективно соединять несколько проводов, обеспечивая надежный контакт. Клеммные колодки бывают различных типов: винтовые, пружинные и зажимные. Выбор конкретного типа зависит от условий эксплуатации и требований к соединению. Например, винтовые клеммы обеспечивают надежное соединение, но требуют больше времени на установку, в то время как пружинные клеммы позволяют быстро подключать и отключать провода.

Также стоит упомянуть о инструментах для обрезки и снятия изоляции. Перед скруткой проводов необходимо правильно подготовить их концы, что включает в себя обрезку до нужной длины и снятие изоляции. Для этого используются специальные ножницы для проводов или инструменты для снятия изоляции, которые позволяют аккуратно удалить изоляцию, не повреждая сам провод. Правильная подготовка проводов является залогом надежного и долговечного соединения.

Не менее важным является изолента или термоусадочная трубка, которые используются для изоляции соединений после скрутки. Изолента обеспечивает защиту от короткого замыкания и механических повреждений, а термоусадочная трубка дополнительно защищает соединение от влаги и коррозии. При выборе изоляционного материала стоит учитывать условия эксплуатации и требования к безопасности.

В заключение, правильный выбор инструмента для скрутки проводов играет важную роль в создании надежных и безопасных электрических соединений. Использование качественных инструментов и материалов, а также соблюдение технологий соединения помогут избежать проблем в будущем и обеспечат долговечность электрической системы.

Проверка качества соединения

Проверка качества соединения электрических проводов является важным этапом в процессе их монтажа. Неправильное соединение может привести к перегреву, короткому замыканию и даже пожару. Поэтому необходимо уделить особое внимание проверке всех аспектов соединения.

Первым шагом в проверке качества соединения является визуальный осмотр. Необходимо убедиться, что провода правильно скручены, и нет видимых повреждений изоляции. Обратите внимание на наличие коррозии или окисления на контактах, так как это может значительно ухудшить проводимость.

Следующим этапом является проверка механической прочности соединения. Для этого можно аккуратно потянуть за провода, чтобы убедиться, что они надежно закреплены и не выскользнут из соединения. Если соединение ослаблено, это может привести к увеличению сопротивления и перегреву.

Также важно проверить электрическое сопротивление соединения. Для этого можно использовать мультиметр, установив его в режим измерения сопротивления. Нормальное значение сопротивления должно быть близким к нулю. Если сопротивление значительно выше, это может указывать на плохое соединение или наличие коррозии.

Не менее важным является тестирование на наличие короткого замыкания. Это можно сделать, используя мультиметр в режиме проверки целостности цепи. Если мультиметр показывает ноль, это означает, что между проводами есть короткое замыкание, и соединение требует немедленного исправления.

Кроме того, рекомендуется проводить термографическую проверку соединений, особенно в больших электрических системах. Этот метод позволяет выявить перегрев соединений, который может быть вызван плохим контактом или недостаточной проводимостью. Термографические камеры могут визуализировать температурные аномалии, что позволяет быстро идентифицировать проблемные участки.

Наконец, стоит отметить, что регулярная проверка соединений должна стать частью профилактического обслуживания электрических систем. Это поможет предотвратить потенциальные проблемы и обеспечить надежную работу электрических установок на протяжении всего срока их эксплуатации.

Безопасность при работе с электрическими проводами

Работа с электрическими проводами требует особого внимания к безопасности, так как неправильное обращение может привести к серьезным последствиям, включая электрические удары, короткие замыкания и даже пожары. Поэтому перед началом любых работ с проводами необходимо соблюдать ряд правил и рекомендаций.

Первым шагом к обеспечению безопасности является отключение электричества. Перед тем как приступить к скрутке проводов, убедитесь, что источник питания отключен. Это можно сделать, проверив наличие напряжения с помощью тестера или индикаторной отвертки. Даже если вы уверены, что электричество отключено, всегда лучше перепроверить.

Следующий важный аспект — использование защитной экипировки. Рекомендуется надевать резиновые перчатки и обувь, а также использовать защитные очки. Это поможет минимизировать риск получения травм в случае случайного контакта с проводами или искрами.

При работе с проводами следует использовать инструменты, предназначенные для электрических работ. Изолированные инструменты помогут избежать случайного замыкания и защитят вас от электрического удара. Также важно следить за состоянием инструментов: они не должны иметь повреждений или износа.

Не менее важным является правильное обращение с проводами. Избегайте перегибов и натяжений, так как это может привести к повреждению изоляции и, как следствие, к короткому замыканию. При скрутке проводов старайтесь не оставлять открытыми участки с оголенной медью, так как это увеличивает риск возникновения искр.

Если вы работаете с многожильными проводами, важно правильно подготовить концы. Убедитесь, что все жилы равномерно обрезаны и очищены от изоляции. Это обеспечит надежное соединение и предотвратит возможные проблемы в будущем.

Наконец, после завершения работы обязательно проверьте соединения. Убедитесь, что все провода надежно скручены и не имеют свободных участков. После этого можно включить электричество и протестировать работу системы, но будьте внимательны и следите за возможными признаками перегрева или искрения.

Соблюдение этих простых, но важных правил поможет вам безопасно и эффективно работать с электрическими проводами, минимизируя риски и обеспечивая надежность соединений.
