Фрезерные станки с числовым программным управлением (ЧПУ) становятся все более популярными в различных отраслях, включая металлообработку, деревообработку и работу с другими материалами. В данной статье мы рассмотрим классификацию этих устройств, их принцип работы и основные отличия, а также особенности обработки изделий на фрезерных станках бытового и настольного типа. Понимание этих аспектов поможет вам выбрать подходящее оборудование для ваших нужд и оптимизировать производственные процессы, что особенно важно для профессионалов и любителей, стремящихся к качественным результатам в своей работе.

Принцип работы

Использование фрезерного оборудования открывает возможности для обработки различных заготовок. В настоящее время фрезерованию поддаются следующие материалы:

1. Керамика.
2. Древесина.
3. Черные и цветные металлы.
4. Искусственный и натуральный камень.
5. Разнообразные полимеры.

При рассмотрении принципа работы выделим несколько ключевых аспектов:

1. Заготовка фиксируется на специальном столе. Во время механической обработки на нее может оказываться значительное воздействие, поэтому важно, чтобы она была надежно зафиксирована и оставалась неподвижной.
2. Основная особенность фрезеровального оборудования заключается в том, что вращение передается непосредственно на установленный инструмент. Модели с числовым программным управлением могут отличаться тем, что после завершения одной операции заготовка перемещается. Для этого стол оборудован приводом.
3. Изделие устанавливается на фрезеровочный стол, после чего вводится программный код для обработки. Следует учитывать, что такие станки могут быть оснащены сверлильными инструментами. Благодаря специальному механизму происходит быстрая замена режущего инструмента в процессе работы.

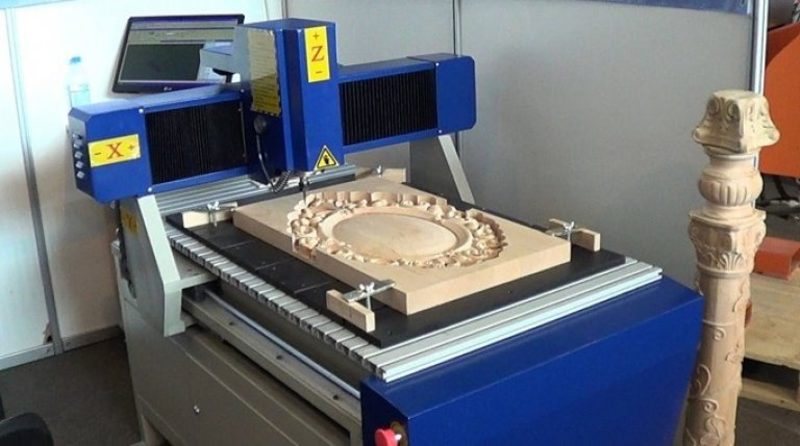

Существуют также настольные бытовые модели оборудования, при которых заготовка остается неподвижной во время обработки. Эти устройства отличаются компактными размерами и небольшим весом. Мини-фрезерный станок с ЧПУ для металла может быть установлен в небольшой мастерской для выполнения основных операций.

milling machine cnc VSS-102 vassercnc

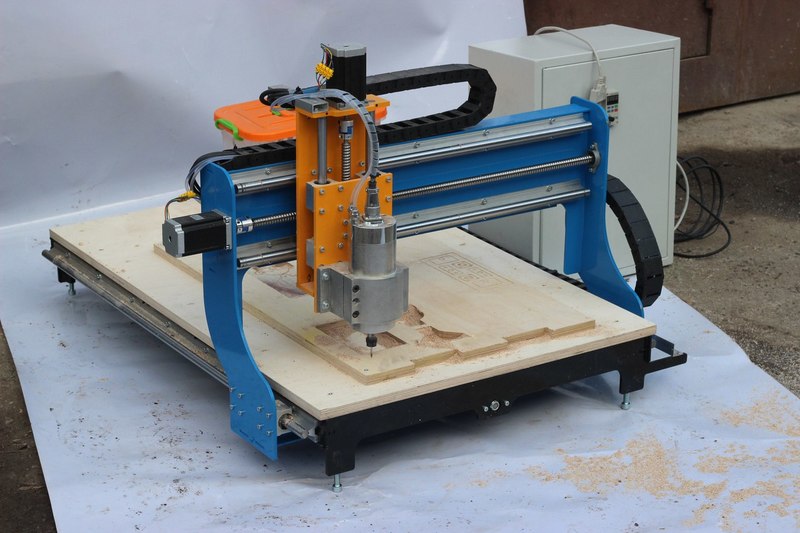

Различные конструктивные исполнения

Станки с числовым программным управлением (ЧПУ) представлены в различных конструктивных вариантах. Автоматизированная обработка требует от конструкции определенных характеристик. Все оборудование можно разделить на две основные категории:

1. Консольные станки.
2. Бесконсольные конструкции.

К консольным станкам относятся:

1. Универсальные.
2. Вертикальные.
3. Горизонтальные.

Бесконсольные станки могут быть как вертикальными, так и горизонтальными. Многие предпочитают изготавливать корпусные изделия на фрезерных станках консольного типа. К их особенностям относятся:

1. Шпиндель с инструментом остается неподвижным.
2. Консоль предназначена для крепления заготовки, которая может перемещаться и изменять свое положение относительно режущего инструмента.

В бесконсольных конструкциях отсутствует основной узел, так как рабочий стол и режущий инструмент могут находиться в движении. Такое оборудование производят только известные компании. Гравировальные станки часто имеют бесконсольную конструкцию.

Интересные факты

Вот несколько интересных фактов о фрезерных станках с ЧПУ, которые работают с металлом, деревом и другими материалами:

1. Высокая точность и повторяемость: Фрезерные станки с ЧПУ (числовым программным управлением) способны достигать точности до 0,01 мм. Это делает их идеальными для производства сложных деталей, где требуется высокая степень точности, например, в аэрокосмической или автомобильной промышленности.

2. Многофункциональность: Современные фрезерные станки с ЧПУ могут обрабатывать не только металл и дерево, но и такие материалы, как пластик, композиты и даже камень. Это достигается благодаря возможности смены инструментов и настройки параметров обработки в зависимости от материала.

3. Автоматизация и снижение затрат: Использование фрезерных станков с ЧПУ позволяет значительно сократить время на производство и минимизировать человеческий фактор, что снижает вероятность ошибок. Это делает процесс более эффективным и экономически выгодным, особенно для массового производства.

Разновидности программ обработки

Фрезерный станок с числовым программным управлением, предназначенный для работы с деревом или металлом, функционирует по заранее заданной программе, загружаемой в его память. Все программы можно классифицировать на несколько ключевых категорий:

1. Позиционные программы устанавливают координатные точки для фрезерования. Они разрабатываются для управления станками, предназначенными для сверления и расточки. С их помощью можно точно создавать несколько отверстий на заданном расстоянии друг от друга с использованием оборудования с числовым программным управлением.
2. Контурные программы управляют траекторией обработки. Обычно они разрабатываются для станков круглошлифовальной группы.
3. Комбинированные программы популярны, так как позволяют выполнять как контурную, так и позиционную обработку. Их используют для управления многофункциональными станками.
4. Многоконтурные программы — самый сложный тип программного обеспечения для управления современными станками. Они могут одновременно выполнять несколько операций, таких как фрезерование и сверление.

Координатные станки для обработки металла широко распространены. Они создают различные отверстия на заданном расстоянии друг от друга и могут выполнять обработку по различным траекториям.

Неоспоримые преимущества ЧПУ

Использование блока числового программного управления (ЧПУ) усложняет конструкцию станка и увеличивает его стоимость. Поэтому самостоятельно собрать токарно-фрезерный станок для работы с деревом практически невозможно. К преимуществам станков с ЧПУ относятся:

1. Увеличение скорости обработки. Производительность возрастает в 2−3 раза, что делает установку таких станков целесообразной для крупносерийного производства. Ручная обработка требует много времени на измерения и вспомогательные операции.
2. Повышение точности обработки. Современные станки с ЧПУ обеспечивают высокую точность позиционирования, минимизируя отклонения размеров до долей миллиметра.
3. Снижение объема ручного труда. При модернизации производственных процессов использование станков с ЧПУ позволяет уменьшить количество операторов. Один специалист может обслуживать несколько станков, что снижает затраты компании.
4. Сокращение времени на подготовку заготовки. Современные фрезерные станки могут самостоятельно изменять положение заготовки по нескольким осям, что ускоряет процесс.

Недостатков не так много:

1. Высокая стоимость. Установка блока ЧПУ значительно увеличивает цену станков из-за необходимости высокой точности, современных технологий и качественных материалов.
2. Низкое качество оборудования, производимого некоторыми компаниями, может не обеспечивать необходимую точность при фрезеровании и других операциях.
3. Ремонт и обслуживание таких станков могут выполнять только квалифицированные специалисты.

Важно помнить, что для разработки программ требуется определенный уровень знаний и опыта.

Станок ЧПУ (CNC) 1200 * 640

Разновидности оборудования

На рынке представлено множество фрезерных станков различных типов. В зависимости от обрабатываемого материала можно выделить несколько категорий оборудования:

1. Станки для обработки металла.
2. Фрезерно-гравировальные устройства для нанесения информации.
3. Оборудование для работы с деревянными заготовками.

Большинство станков ориентированы на обработку металла и классифицируются следующим образом:

1. Универсальные модели для выполнения разнообразных операций.
2. Настольные станки для домашнего использования или работы с небольшими заготовками.
3. Токарно-фрезерные машины, способные выполнять широкий спектр задач.
4. Сверлильно-фрезеровальные установки.
5. Обрабатывающие центры.

В последнее время наблюдается рост популярности станков с числовым программным управлением (ЧПУ) в домашних условиях и небольших мастерских. Это связано с тем, что современные устройства просты в использовании и компактны.

Модели для гравировки могут работать с различными материалами:

1. Черными и цветными металлами.
2. Искусственным и натуральным камнем.
3. Деревом и бетоном.

Благодаря высокой точности такие станки подходят для создания колонн и статуэток. Гравировка также используется для декорирования поверхностей и активно применяется в производстве рекламных конструкций.

По принципу работы можно выделить несколько категорий оборудования:

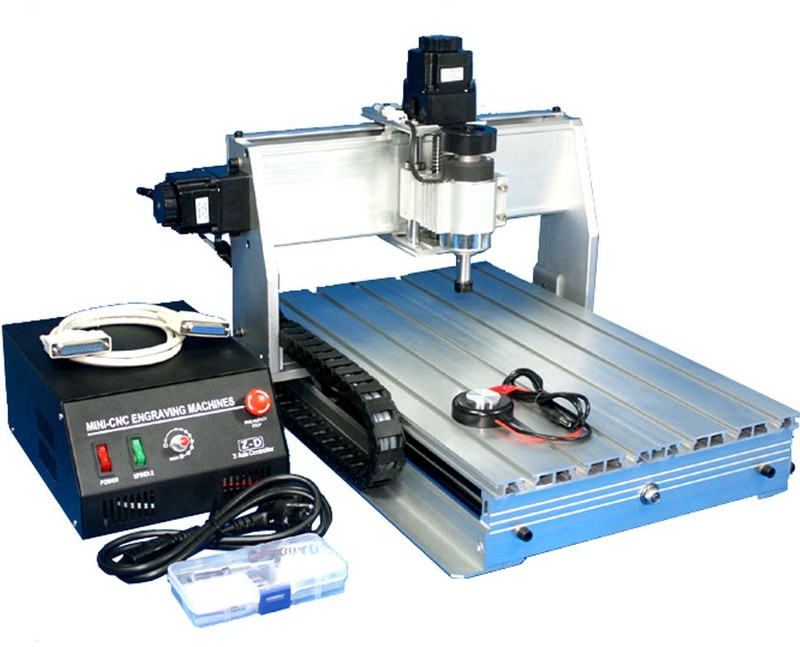

1. Настольные модели.
2. Мини-станки с низкой производительностью и компактными размерами.
3. Устройства с вертикальной компоновкой.
4. Широкоформатные станки.

Оборудование для домашних мастерских нельзя считать профессиональным. Оно имеет относительно низкую производительность и предназначено для выполнения небольших объемов работы. Такие станки доступны по цене, что делает их популярными в учебных заведениях, таких как технические училища и университеты.

Распространение настольных станков обусловлено несколькими факторами:

1. Низкая стоимость благодаря упрощенной конструкции.
2. Высокая мобильность: настольный станок легко перемещать, так как он подходит для различных столов и верстаков.
3. Простота в использовании.

Несмотря на компактность, фрезерное оборудование этого типа может производить качественные изделия. Однако его производительность ниже, чем у промышленных моделей.

Предложение компании GCC Jaguar

В последнее время оборудование под маркой GCC Jaguar стало пользоваться значительным спросом. Компания предлагает широкий ассортимент станков:

1. Для обработки различных видов древесины и металла.
2. Универсальные модели для фрезерования, выполнения других операций и гравировки.
3. Станки электроэрозионного типа.
4. Оборудование фрезерно-токарной группы.

Компания известна разработкой программного обеспечения высочайшего качества, которое раскрывает весь потенциал станков.

Продукция GCC Jaguar обладает следующими характеристиками:

1. Высокая надежность.
2. Исключительное качество сборки.
3. Современные технологии.
4. Высокая точность обработки.
5. Синхронизация станков с компьютерами.

С развитием программ для трехмерного моделирования станки с числовым программным управлением стали особенно популярны. Это связано с тем, что блоки ЧПУ могут перемещать рабочие узлы с учетом трехмерного пространства.

Выбираю фрезерный станок с ЧПУ. NC machine & Computer Numerical Control

Фрезерный четырехкоординатный станок с ЧПУ "Eta 4" (часть 2)

Области применения фрезерных станков

Фрезерные станки с числовым программным управлением (ЧПУ) находят широкое применение в различных отраслях, благодаря своей универсальности и высокой точности обработки материалов. Эти устройства используются для фрезерования, сверления, нарезки резьбы и других операций, что делает их незаменимыми в производственных процессах.

Одной из основных областей применения фрезерных станков с ЧПУ является обработка металлов. В этой сфере станки используются для создания деталей и компонентов для различных машин и механизмов. Например, в автомобилестроении фрезерные станки позволяют изготавливать высокоточные детали, такие как корпуса, кронштейны и другие элементы, которые требуют строгих допусков. Также они широко применяются в авиастроении, где точность и надежность деталей критически важны.

Кроме того, фрезерные станки с ЧПУ активно используются в производстве инструментов и оснастки. С их помощью можно изготавливать сложные формы и профили, которые необходимы для создания специализированных инструментов, таких как резцы, сверла и другие. Высокая скорость обработки и возможность автоматизации процессов позволяют значительно сократить время на производство и повысить его эффективность.

В деревообработке фрезерные станки также играют важную роль. Они используются для создания мебели, дверей, оконных рам и других изделий из дерева. С помощью фрезерных станков можно выполнять сложные операции, такие как профилирование, вырезание узоров и создание соединений. Это позволяет мастерам достигать высокой эстетики и качества готовой продукции.

Фрезерные станки с ЧПУ также находят применение в производстве рекламной продукции и вывесок. С их помощью можно обрабатывать различные материалы, такие как акрил, фанера и композитные материалы, создавая объемные буквы, логотипы и другие элементы оформления. Это позволяет значительно расширить возможности дизайнеров и рекламных агентств.

В последние годы наблюдается рост интереса к использованию фрезерных станков с ЧПУ в художественной обработке материалов. Мастера-ремесленники и художники используют эти устройства для создания уникальных произведений искусства, включая скульптуры, панно и другие декоративные элементы. Возможность программирования и точной настройки параметров обработки открывает новые горизонты для творческого самовыражения.

Таким образом, фрезерные станки с ЧПУ находят применение в самых различных отраслях, от машиностроения до искусства. Их универсальность, высокая точность и возможность автоматизации процессов делают их незаменимыми инструментами в современном производстве.

Технические характеристики и параметры

Фрезерные станки с числовым программным управлением (ЧПУ) представляют собой высокотехнологичное оборудование, используемое для обработки различных материалов, таких как металл, дерево и пластик. Эти станки обладают рядом технических характеристик и параметров, которые определяют их производительность, точность и область применения.

1. Размер рабочей зоны: Одним из ключевых параметров фрезерного станка является размер рабочей зоны, который определяет максимальные размеры обрабатываемого материала. Рабочая зона может варьироваться от небольших моделей с размерами 300×300 мм до крупных станков с размерами 2000×4000 мм и более. Выбор размера рабочей зоны зависит от конкретных задач и типов изделий, которые планируется обрабатывать.

2. Максимальная скорость перемещения: Скорость перемещения осей станка влияет на производительность и время обработки. Современные фрезерные станки могут достигать скорости перемещения до 60 м/мин и более. Высокая скорость перемещения позволяет значительно сократить время на выполнение операций, однако важно учитывать, что скорость должна соответствовать материалу и типу инструмента.

3. Число осей: Фрезерные станки могут иметь от 3 до 5 и более осей. Трехосевые станки обрабатывают детали в трех измерениях (X, Y, Z), что позволяет выполнять основные операции. Четырехосевые и пятиосевые станки обеспечивают более сложные операции, такие как обработка наклонных поверхностей и сложных геометрических форм, что расширяет возможности обработки.

4. Тип привода: Приводы на фрезерных станках могут быть шаговыми или серводвигателями. Шаговые двигатели обеспечивают высокую точность и простоту управления, однако могут иметь ограничения по скорости. Серводвигатели, в свою очередь, обеспечивают высокую скорость и динамику, что делает их предпочтительными для высокопроизводительных станков.

5. Система управления: Современные фрезерные станки с ЧПУ оснащены различными системами управления, такими как FANUC, Siemens, Heidenhain и другие. Эти системы обеспечивают высокую точность обработки, возможность программирования сложных контуров и интеграцию с CAD/CAM системами. Удобный интерфейс и наличие различных функций, таких как автоматическая калибровка и диагностика, значительно упрощают работу оператора.

6. Инструментальная система: Фрезерные станки могут использовать различные типы инструментов, включая фрезы, сверла и резцы. Важно учитывать, что выбор инструмента зависит от обрабатываемого материала и требуемой точности. Некоторые станки оснащены автоматическими сменщиками инструментов, что позволяет значительно ускорить процесс обработки и повысить его эффективность.

7. Материалы обработки: Фрезерные станки с ЧПУ могут обрабатывать широкий спектр материалов, включая мягкие и твердые породы дерева, алюминий, сталь, нержавеющую сталь, пластик и композиты. Каждый материал требует индивидуального подхода в выборе параметров обработки, таких как скорость вращения инструмента, подача и глубина резания.

8. Точность обработки: Точность фрезерного станка определяется его конструкцией, качеством компонентов и настройками. Современные модели обеспечивают точность до 0.01 мм, что позволяет выполнять высокоточные детали, необходимые в таких отраслях, как авиастроение, автомобилестроение и медицинская техника.

Таким образом, выбор фрезерного станка с ЧПУ должен основываться на анализе всех этих технических характеристик и параметров, что позволит максимально эффективно использовать оборудование для решения конкретных производственных задач.

Советы по выбору фрезерного станка

Выбор фрезерного станка с числовым программным управлением (ЧПУ) является важным шагом для любого предприятия или мастера, работающего с металлом, деревом и другими материалами. Правильный выбор оборудования может значительно повысить производительность, качество обработки и снизить затраты на производство. Ниже представлены ключевые аспекты, на которые стоит обратить внимание при выборе фрезерного станка с ЧПУ.

1. Тип материала

Первым делом необходимо определить, с какими материалами будет работать станок. Фрезерные станки могут быть специализированными для обработки определенных материалов, таких как дерево, металл, пластик или композиты. Например, для работы с металлом потребуется более мощный станок с жесткой конструкцией и высокими оборотами шпинделя, в то время как для дерева можно использовать менее мощные модели.

2. Размеры рабочей зоны

Размер рабочей зоны станка определяет максимальные размеры заготовок, которые можно обрабатывать. При выборе стоит учитывать не только размеры стандартных заготовок, но и возможные будущие проекты. Лучше выбрать станок с запасом по размерам, чтобы избежать ограничений в работе.

3. Мощность шпинделя

Мощность шпинделя напрямую влияет на скорость и качество обработки. Для работы с твердыми материалами, такими как металл, рекомендуется выбирать станки с мощностью шпинделя от 3 кВт и выше. Для обработки мягких материалов, таких как дерево, подойдет шпиндель мощностью от 1,5 кВт.

4. Система управления

Современные фрезерные станки с ЧПУ могут использовать различные системы управления, такие как Mach3, LinuxCNC или собственные разработки производителей. Важно выбрать систему, которая будет интуитивно понятной и совместимой с вашим программным обеспечением для проектирования. Также стоит обратить внимание на наличие поддержки и обновлений для программного обеспечения.

5. Конструкция станка

Конструкция фрезерного станка должна быть жесткой и устойчивой к вибрациям. Это особенно важно при обработке твердых материалов, где вибрации могут привести к ухудшению качества обработки и быстрому износу инструмента. Обратите внимание на материалы, из которых изготовлен станок, и его общую конструкцию.

6. Дополнительные функции

Некоторые модели фрезерных станков могут быть оснащены дополнительными функциями, такими как автоматическая смена инструмента, система охлаждения, датчики положения и другие. Эти функции могут значительно повысить эффективность работы и упростить процесс обработки. Однако стоит учитывать, что наличие дополнительных функций может увеличить стоимость станка.

7. Бюджет

Определите свой бюджет заранее. Фрезерные станки с ЧПУ могут варьироваться в цене от нескольких десятков тысяч до миллионов рублей в зависимости от характеристик и бренда. Не стоит экономить на качестве, так как это может привести к дополнительным расходам на ремонт и обслуживание в будущем.

8. Отзывы и репутация производителя

Перед покупкой стоит изучить отзывы о производителе и конкретной модели станка. Надежные производители обычно предоставляют гарантии на свою продукцию и имеют хорошую репутацию на рынке. Также полезно обратиться к коллегам или профессионалам в данной области для получения рекомендаций.

В заключение, выбор фрезерного станка с ЧПУ требует тщательного анализа и учета множества факторов. Правильный подход к выбору оборудования поможет вам достичь высоких результатов в обработке различных материалов и повысить эффективность вашего производства.
