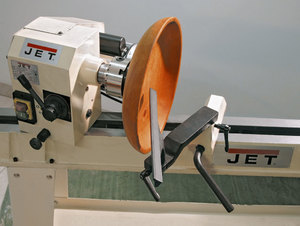

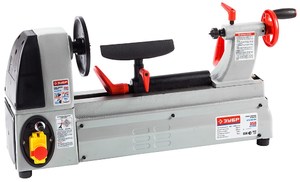

Токарный станок по дереву с копиром — это незаменимый инструмент для мастеров, стремящихся создавать уникальные изделия из древесины. В данной статье мы рассмотрим классификацию токарных станков, особенности их конструкции и преимущества готовых моделей, а также подробно расскажем о том, как изготовить такой аппарат своими руками. Эта информация будет полезна как новичкам, так и опытным мастерам, желающим расширить свои навыки и возможности в работе с деревом.

Классификация токарных станков

Токарные станки выбирают для установки в мастерских благодаря их универсальности в производстве изделий цилиндрической формы. Существует множество моделей, которые можно классифицировать на несколько категорий:

1. Классические станки, где заготовка фиксируется в патроне или планшайбе. В качестве режущего инструмента используется резец. Заготовка может вращаться с различной скоростью, но это оборудование не предназначено для массового производства.

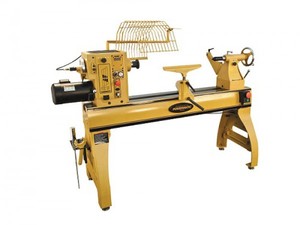

2. Копировальные станки работают по шаблону. Использование шаблона упрощает процесс создания однотипных изделий. Для мелкосерийного производства подойдут модели с ручным управлением, так как они недороги и просты в использовании.
3. Фрезеровальные станки популярны благодаря широкому применению в производстве корпусных и плоских деталей из дерева и металла. Существуют также токарно-фрезерные станки по дереву, которые выполняют различные операции.
4. Модели с числовым программным управлением (ЧПУ) используются в массовом производстве или для создания дорогих изделий. Применение копировального устройства значительно снижает себестоимость продукции.

Копировальное устройство для токарного станка по дереву обладает привлекательными характеристиками, что делает его популярным выбором для установки в частных и других мастерских.

Модернизация токарного станка по дереву. Болгарка + копир

Классическая конструкция

Промышленные станки имеют сложную конструкцию, особенно модели с числовым программным управлением (ЧПУ), которые могут выполнять обработку в автоматическом режиме. Продукт также можно получить с помощью копировального оборудования. Традиционная конструкция включает следующие ключевые компоненты:

1. Станина служит основой и соединяющим элементом. Она изготавливается из металла, а отдельные части соединяются сваркой. Высота станка может варьироваться, и каждый мастер выбирает оптимальную высоту для себя.
2. Передняя и задняя бабки являются важными элементами станка. Передняя бабка предназначена для установки коробки скоростей, привода и электрического мотора. Задняя бабка фиксирует заготовку, что позволяет обрабатывать изделия большей длины.
3. Заготовка получает основное вращение от электрического мотора через привод.
4. Упор для инструмента играет важную роль в обеспечении качественной обработки. Необходимо защитить зону резания, чтобы избежать травм рук и попадания посторонних предметов.
5. Ведущие и ведомые центра используются для надежного закрепления заготовки.

Самодельный копир для токарного станка по дереву также обеспечивает высококачественную обработку заготовок.

Интересные факты

Вот несколько интересных фактов о копировальных токарных станках по дереву, которые могут быть полезны для создания такого устройства своими руками:

1. Принцип копирования: Копировальные токарные станки используют механизм, который позволяет точно воспроизводить форму оригинала. Это достигается с помощью шаблона, который служит направляющей для резца. Такой подход позволяет создавать сложные детали с высокой точностью, что особенно важно в мебельном производстве и художественной резьбе.

2. Материалы и инструменты: Для создания копировального токарного станка своими руками можно использовать доступные материалы, такие как фанера, металл и пластиковые детали. Важно правильно выбрать токарные резцы и обеспечить надежную фиксацию заготовок, чтобы избежать вибраций и повысить качество обработки.

3. Автоматизация процесса: Современные копировальные токарные станки могут быть дополнены системами автоматизации, такими как шаговые двигатели и контроллеры, что позволяет значительно упростить процесс и повысить его эффективность. Однако даже простая самодельная версия может быть оснащена ручными механизмами для регулировки глубины реза и скорости обработки, что делает ее универсальным инструментом для мастеров-любителей.

Изготовление своими руками

Промышленные модели станков стоят дорого, поэтому многие задумываются о самостоятельной сборке оборудования. Вот несколько рекомендаций для успешного выполнения этой задачи:

1. Сначала создайте или найдите чертеж, который станет основой для сборки. Обычно используется чертеж стандартного токарного станка, адаптированный для установки копира.
2. Начните сборку с изготовления станины. Для этого понадобятся металлические уголки и листы. Соединяйте компоненты с помощью сварочного аппарата. Учтите, что винтовые соединения менее жесткие. Станина должна быть прочной и устойчивой к вибрациям.
3. Ключевым элементом является электрический двигатель. Для повышения функциональности рекомендуется установить мотор мощностью 200−250 Вт с частотой вращения 1500 оборотов в минуту. Если планируется работа с крупными заготовками, выберите более мощный двигатель. Также предусмотрите защиту мотора от внешних воздействий.
4. Для надежной фиксации заготовки на выходном валу установите планшайбу. Она оснащена острыми элементами, на которые надевается заготовка. Острые элементы обеспечивают передачу вращения, а фиксация осуществляется с помощью задней бабки с центрами.

Особое внимание уделите изготовлению копира, так как именно он делает токарный станок уникальным и отличает его от копировального оборудования.

Копировальный Станок Своими Руками

Создание копира

Копир используется для производства изделий с похожими характеристиками, что значительно увеличивает производительность. К особенностям создания копира относятся:

1. В качестве основы служит ненужный ручной фрезер.
2. Для установки копира требуется площадка размером 20 на 50 см. Необходимо создать отверстия и установить бруски для крепления устройства.
3. Чтобы обеспечить обработку по всей длине заготовки, площадка должна перемещаться вдоль всей станины.
4. Бруски крепятся с помощью саморезов, что обеспечивает надежную фиксацию устройства.
5. При работе важно использовать уровень, так как даже небольшое отклонение от горизонтального положения может привести к значительным ошибкам.
6. На токарном станке брусок устанавливается горизонтально, на нем фиксируется шаблон. Крепление бруса также выполняется с использованием саморезов.
7. Конструкция разрабатывается так, чтобы при необходимости можно было отвести копир и использовать станок как обычное токарное оборудование.

Шаблон изготавливается из фанеры и прикручивается к передней поверхности бруса. Верхняя поверхность установленного бруса должна совпадать с осью шаблона.

Копир для токарного станка по дереву. Wood Lathe Copier.

Недостатки рассматриваемого устройства

Самодельный копировальный станок имеет несколько значительных недостатков. Рассмотрим их:

1. Для перемещения рабочей поверхности с фрезерным механизмом необходимо использовать обе руки. Это связано с тем, что подвижный элемент недостаточно надежно фиксируется, и его перемещение требует усилий с обеих сторон. При неправильной сборке конструкции подвижный элемент может перекоситься и застрять.
2. Для повышения точности обработки требуется установка винтовой передачи.
3. Этот копир предназначен только для создания простых изделий. Например, повторить витки узоров на столбиках с его помощью невозможно.
4. Универсальность устройства можно увеличить, заменив фрезу на циркулярную.

По этой причине для производства сложных деревянных деталей рекомендуется использовать промышленные станки.

Станок по дереву Proma DSL-1200

Данная модель предназначена для обработки деревянных изделий, используемых в качестве декоративных элементов. Специалисты выделяют два ключевых резца:

1. Первый резец предназначен для обработки цилиндрических заготовок и позволяет снимать более 10 мм за один проход. С его помощью можно получить круглую заготовку, аналогично работе на традиционном токарном станке.
2. Второй резец предназначен для копировальной работы, что позволяет создавать изделия по образцу.

Эта модель станка подходит для работы с крупными заготовками. Конструкция оснащена люнетом, который крепится на направляющих штангах. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики данной модели:

1. Электрический двигатель работает от трехфазной сети с напряжением 380 В, что делает станок менее подходящим для частных мастерских.
2. Максимальная длина обрабатываемой заготовки составляет 1200 мм.
3. Компоновка включает две колонны, между которыми размещается заготовка. Станок имеет компактные размеры, что позволяет экономить пространство в мастерской.

Среди недостатков этой модели, как и у многих аналогичных, можно отметить высокую стоимость.

Токарно копировальный станок своими руками. Фото и Видео подробно

Копировальная модель CL-1201

Для создания деревянных изделий можно использовать станки моделей CL-1201 или CL-1500b. Первый вариант имеет ряд привлекательных характеристик:

1. Шпиндель может менять направление вращения, что расширяет его функциональные возможности. Изменение направления осуществляется с помощью специальной рукоятки.
2. Станок позволяет точно настраивать скорость вращения шпинделя, что создает оптимальные условия для токарной обработки древесины в зависимости от её массы, размеров и типа.
3. Для настройки основных параметров предусмотрен пульт управления, который можно установить на передней или задней бабке, в зависимости от предпочтений оператора. Пульт состоит из нескольких кнопок.
4. При производстве колонны используется чугун, а станина изготавливается из высококачественной стали. Это сочетание материалов снижает вибрацию во время работы.
5. В стандартную комплектацию входит копир, который позволяет проводить обработку, снижая затраты и делая станок более универсальным.
6. Конструкция станка включает фрезерную приставку для создания продольных пазов.
7. Задняя бабка обеспечивает более точную фиксацию заготовки, её положение также можно регулировать. В комплект входят центры, подбираемые в зависимости от характеристик заготовки.
8. Суппорт отличается высокой мобильностью, а глубина врезания инструмента регулируется с помощью рычага.

Кроме того, производитель уделил внимание защите станка от внешних факторов. Например, двигатель оснащен системой защиты от перегрева и перегрузки, а все электронные компоненты защищены от влаги и пыли.

Единственным, но важным недостатком является высокая цена данного оборудования. Самодельный станок будет стоить значительно дешевле.

Самодельный токарно-копировальный станок по дереву | Self-made wood copying machine

Выбор материалов для изготовления

При изготовлении копировального токарного станка по дереву своими руками важным этапом является выбор материалов. Правильный выбор материалов не только влияет на долговечность и надежность конструкции, но и на качество получаемых изделий. Рассмотрим основные компоненты, которые понадобятся для сборки станка.

1. Основная рама: Для рамы лучше всего использовать прочные и устойчивые к деформации материалы. Оптимальным вариантом будет стальной профиль или алюминиевый профиль. Сталь обладает высокой прочностью и долговечностью, но требует дополнительных усилий для обработки. Алюминий легче в работе и не подвержен коррозии, но может быть менее устойчивым к механическим повреждениям.

2. Рабочий стол: Рабочая поверхность должна быть ровной и жесткой. Для этого подойдут массивные деревянные плиты, фанера или МДФ. Дерево обеспечивает хорошую амортизацию и легкость в обработке, однако требует дополнительной защиты от влаги. Фанера и МДФ более устойчивы к внешним воздействиям, но могут быть менее прочными при больших нагрузках.

3. Механизм подачи: Для создания механизма подачи можно использовать металлические направляющие и подшипники. Направляющие должны быть выполнены из стали или алюминия, чтобы обеспечить плавное движение. Подшипники лучше выбирать с низким коэффициентом трения, что позволит уменьшить нагрузку на двигатель и повысить точность обработки.

4. Электродвигатель: Выбор электродвигателя зависит от предполагаемой нагрузки и скорости вращения. Для небольших токарных станков подойдет двигатель мощностью от 0,5 до 1,5 кВт. Важно учитывать, что двигатель должен быть совместим с системой управления и иметь возможность регулировки скорости вращения.

5. Инструменты и оснастка: Для работы с деревом понадобятся токарные резцы, которые можно изготовить самостоятельно из инструментальной стали или приобрести готовые. Также стоит обратить внимание на наличие системы крепления резцов, чтобы обеспечить их надежную фиксацию во время работы.

6. Дополнительные элементы: Не забудьте про крепежные элементы, такие как болты, гайки и шайбы, которые должны быть выполнены из коррозионностойких материалов. Также могут понадобиться различные механизмы для регулировки и фиксации деталей, такие как зажимы и пружины.

В заключение, выбор материалов для копировального токарного станка по дереву своими руками требует внимательного подхода. Каждый элемент конструкции должен быть тщательно продуман, чтобы обеспечить надежность и эффективность работы станка. Уделите время на изучение характеристик материалов и подберите оптимальные варианты для вашего проекта.

Инструменты и оборудование для сборки

Для сборки копировального токарного станка по дереву своими руками потребуется набор инструментов и оборудования, который обеспечит качественное выполнение всех этапов работы. Ниже приведен список необходимых инструментов и материалов, а также краткое описание их назначения.

1. Основные инструменты

• Электродрель — необходима для сверления отверстий в различных деталях станка. Лучше всего использовать дрель с возможностью регулировки скорости.
• Лобзик или циркулярная пила — используются для резки древесины и других материалов, из которых будет собираться станок. Лобзик подходит для криволинейных резов, а циркулярная пила — для прямых.
• Шуруповерт — поможет быстро и качественно соединить детали станка с помощью саморезов.
• Набор отверток — пригодится для работы с различными крепежами и регулировки механизмов.
• Рулетка и уровень — для точных измерений и проверки горизонтальности и вертикальности сборки.
• Стамески и ножи — используются для обработки древесины, создания необходимых форм и деталей.

2. Оборудование

• Токарный станок — основной элемент, который будет использоваться для обработки заготовок. Если у вас нет готового токарного станка, его можно собрать самостоятельно или использовать старый, который можно модернизировать.
• Копировальный механизм — это устройство, которое позволяет копировать форму детали с шаблона. Его можно изготовить из подручных материалов, таких как металлические или пластиковые детали.
• Рабочая поверхность — стол или верстак, на котором будет происходить сборка и работа со станком. Он должен быть устойчивым и достаточно большим для размещения всех необходимых инструментов и материалов.

3. Материалы

• Древесина — основной материал для изготовления деталей станка. Лучше всего использовать твердые породы дерева, такие как бук или дуб, которые обеспечат долговечность конструкции.
• Металлические элементы — для создания креплений и соединений. Это могут быть уголки, шины, болты и гайки.
• Покрытия и лаки — для защиты древесины от влаги и механических повреждений. Это может быть акриловый лак или масло для дерева.

Собрав все необходимые инструменты и материалы, вы сможете приступить к сборке копировального токарного станка. Важно заранее продумать конструкцию и последовательность работы, чтобы избежать ошибок и сделать процесс более эффективным.

Тестирование и настройка станка

После завершения сборки копировального токарного станка по дереву, следующим важным этапом является его тестирование и настройка. Этот процесс поможет убедиться в том, что станок работает корректно и безопасно, а также позволит добиться высококачественных результатов при обработке древесины.

Первоначальная проверка

Перед тем как подключить станок к электросети, необходимо провести визуальный осмотр всех компонентов. Убедитесь, что все крепления надежно затянуты, и нет никаких видимых повреждений. Проверьте, что все электрические соединения выполнены правильно и изолированы. Это поможет избежать короткого замыкания и других электрических неисправностей.

Настройка системы подачи

Одной из ключевых характеристик копировального токарного станка является система подачи заготовки. Настройте скорость подачи, чтобы она соответствовала типу обрабатываемого материала. Для мягких пород дерева, таких как сосна или ель, можно использовать более высокую скорость, тогда как для твердых пород, таких как дуб или бук, рекомендуется снизить скорость подачи. Это поможет избежать перегрева инструмента и обеспечит более качественную обработку.

Калибровка резца

Правильная настройка резца является критически важной для достижения точности и качества обработки. Убедитесь, что резец установлен под правильным углом и на нужной высоте. Для этого можно использовать специальные шаблоны или угломеры. Проверьте, чтобы резец не касался заготовки до начала работы, чтобы избежать повреждений.

Тестовые заготовки

Перед тем как приступить к обработке основных заготовок, рекомендуется провести тестирование на нескольких пробных образцах. Это позволит вам оценить работу станка и внести необходимые коррективы. Используйте заготовки из того же материала, что и основные, чтобы получить наиболее точные результаты. Обратите внимание на качество обработки, наличие заусенцев и другие дефекты.

Регулировка глубины реза

Глубина реза также должна быть настроена в зависимости от типа заготовки и желаемого результата. Для этого используйте регулировочные винты, которые могут находиться на станке. Начните с небольшой глубины реза и постепенно увеличивайте её, пока не достигнете желаемого эффекта. Следите за тем, чтобы не перегружать резец, так как это может привести к его быстрому износу.

Безопасность при работе

Не забывайте о безопасности. Используйте защитные очки и перчатки, чтобы избежать травм. Убедитесь, что рабочая зона чистая и свободная от посторонних предметов. Перед началом работы проверьте, что все защитные кожухи и экраны установлены на месте. Это поможет предотвратить случайные травмы и обеспечит безопасную эксплуатацию станка.

Заключение

Тестирование и настройка копировального токарного станка по дереву — это важные этапы, которые помогут вам добиться качественных результатов и безопасной работы. Не спешите, уделите внимание каждому аспекту настройки, и ваш станок будет служить вам долго и надежно.
