Станочные тиски с конструкцией поворотного устройства представляют собой важный элемент в механической обработке, обеспечивая высокую точность и удобство при выполнении различных операций. В данной статье мы рассмотрим назначение и применение станочных поворотных тисков, а также их разновидности, включая ручные, пневматические и гидравлические устройства. Понимание особенностей конструкций этих тисков позволит специалистам выбрать наиболее подходящее оборудование для своих нужд, что в свою очередь повысит эффективность и качество производственных процессов.
Назначение и применение поворотных тисков
Станочные поворотные фрезерные тиски необходимы для обработки деталей с обратной стороны.
Хотя в процессе работы перемещается инструмент, а не заготовка, без поворотного механизма невозможно добраться до обратной стороны детали.
Это связано с тем, что она остается вне поля зрения.
Кроме того, тиски имеют и другие важные преимущества:
- Обрабатываемая поверхность детали всегда находится на видном месте.
- В некоторых ситуациях перемещение инструмента невозможно, и требуется перемещение самой детали, что особенно актуально при создании круглых изделий.
- При повороте тисков на 90 градусов заготовки удобнее фиксировать, после чего их можно вернуть в исходное положение.
Тиски для фрезерного станка обычно идут в комплекте с оборудованием. Фрезеровщику значительно легче работать с деталями, когда они есть в наличии.
Такие комплекты используются:
- В небольших мастерских, где изготавливают мебельную фурнитуру или мелкие металлические изделия.
- В крупных производственных цехах, где обрабатываются и создаются большие изделия, такие как турбины или автомобильные детали.
Ручное фрезерное приспособление
Поворотные тиски с ротационным диском обеспечивают полный круговой поворот на 360 градусов. При этом вместе с диском вращается и зажатая в нем деталь. Фиксация диска осуществляется с помощью резьбового стержня и статичного регулятора, вынесенного за пределы поворотной части. Для повышения надежности фиксации в механизме предусмотрено углубление.
На верхней части диска устанавливаются ручные тиски, состоящие из двух пластин с демпфирующим материалом. Рельсы, расположенные перпендикулярно, служат направляющими для перемещения одной из пластин.
Регулирующим элементом является резьбовой стержень, приваренный к центральной части пластины с внутренней стороны. На противоположном конце стержня находится ручка, проходящая через фиксированный регулятор с резьбой на внутренней стороне.
Между пластинами тисков сохраняется зазор около 1 мм при полностью закрученном стержне, что предотвращает повреждения тисков.
Конструкции тисков могут иметь различные модификации, например, с двумя подвижными пластинами. Такие устройства обладают сложным механизмом. В некоторых случаях вместо ручки используется рычаг, также может применяться передаточный узел.
Обычно такие тиски находят применение в небольших мастерских. Слесарный инструмент легко ремонтируется, его просто разобрать или установить на машинный стол. В эксплуатации он отличается удобством и практичностью.
| Параметр | Описание | Применение |
|---|---|---|
| Тип поворотного устройства | Горизонтальное, вертикальное, универсальное | Выбор в зависимости от обрабатываемой детали |
| Максимальная нагрузка | Указание на максимальный вес заготовки | Определяет пределы использования тисков |
| Материал изготовления | Сталь, чугун, алюминий | Влияние на прочность и долговечность |
Интересные факты
Вот несколько интересных фактов о станочных тисках с конструкцией поворотного устройства:
-
Универсальность применения: Поворотные тиски позволяют обрабатывать детали под различными углами, что значительно расширяет их функциональность. Это особенно полезно в таких областях, как машиностроение и металлообработка, где требуется высокая точность и возможность выполнения сложных операций.
-
Эффективность работы: Использование поворотных тисков может существенно сократить время на перенастройку станка. Вместо того чтобы менять установку или перемещать деталь, оператор может просто повернуть тиски, что повышает общую производительность и снижает затраты на обработку.
-
Технологические инновации: Современные поворотные тиски часто оснащаются системами автоматизации и цифровыми индикаторами углов поворота, что позволяет достигать высокой точности и повторяемости в производственных процессах. Это делает их незаменимыми в высокоточных отраслях, таких как аэрокосмическая и медицинская промышленность.

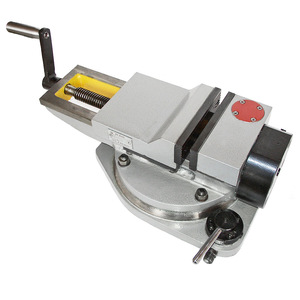

Пневматический поворотный инструмент
В центре пневматической системы расположен ротационный диск, на который устанавливаются станочные тиски.
Ключевым элементом регулирующей конструкции является герметичная труба. Один конец трубы соединен с подвижной пластиной в центральной части, а другой — с насосом, который может быть ручным или электрическим.
Для увеличения силы зажима в трубу подается воздух. Под его давлением пластина перемещается вперед. Чтобы ослабить усилие, воздух стравливается и направляется во вторую трубку, подключенную к другому насосу, выполняющему обратную функцию.
Пневматический станок обеспечивает значительно большее усилие по сравнению с ручным.
Гидравлический тип тисков
Гидравлические тиски обеспечивают максимальное усилие зажима. Их принцип работы схож с пневматическими тисками, но вместо воздуха используется вода. Для создания особенно высокого давления в систему добавляют вязкую жидкость. Эти устройства подключаются к закрытому резервуару с рабочей жидкостью.
Стоимость гидравлических тисков довольно высокая, поэтому их чаще используют на предприятиях, производящих высокотехнологичную продукцию. Гидравлические тиски могут быть установлены на автоматизированных станках.
Установка на станок и хранение
Установка оборудования обычно производится непосредственно под фрезу. Станки уже имеют заводские крепления для тисков. Если нет других вариантов размещения, положение тисков можно отрегулировать по высоте, что обеспечивает удобство работы с деталями разных размеров.
В некоторых случаях тиски хранятся вместе со станком, что характерно для крупных конструкций. В этом случае они хорошо смазываются при длительном хранении. Если приспособление небольшое, его снимают и оборачивают в промасленную бумагу.
Выбор типа поворотных тисков зависит от масштабов производства и сложности изготавливаемых деталей. В крупных цехах часто устанавливают гидравлические или пневматические тиски, так как они обладают высокой мощностью. В небольших мастерских целесообразнее использовать ручные устройства, которые отличаются маневренностью и лучше подходят для ограниченных пространств.
Преимущества поворотных тисков в производстве
Поворотные тиски представляют собой важный инструмент в современном производстве, обеспечивая высокую точность и эффективность обработки деталей. Одним из основных преимуществ таких тисков является их способность обеспечивать многопозиционное крепление заготовок, что значительно упрощает процесс обработки. Это особенно актуально для сложных деталей, требующих многоступенчатой обработки с разных углов.
Одним из ключевых аспектов поворотных тисков является возможность их быстрого и точного позиционирования. Многие модели оснащены механическими или гидравлическими системами, которые позволяют оператору легко изменять угол наклона заготовки. Это не только ускоряет процесс работы, но и минимизирует вероятность ошибок, связанных с неправильным выставлением детали.
Кроме того, поворотные тиски часто имеют возможность фиксации в различных положениях, что позволяет надежно удерживать заготовку в нужном положении во время обработки. Это особенно важно при работе с материалами, которые могут быть подвержены деформации или повреждениям при неправильном креплении.
Еще одним значительным преимуществом является универсальность применения поворотных тисков. Они могут использоваться как на токарных, так и на фрезерных станках, что делает их незаменимыми в различных производственных процессах. Это позволяет сократить затраты на оборудование и упростить организацию рабочего пространства.
Поворотные тиски также способствуют повышению безопасности на рабочем месте. Благодаря надежной фиксации заготовок снижается риск их смещения или выскальзывания во время обработки, что может привести к травмам или повреждению оборудования. Современные модели тисков часто оснащены дополнительными системами безопасности, такими как автоматические блокировки, что further повышает уровень защиты.
Наконец, поворотные тиски могут значительно сократить время на наладку оборудования. Благодаря их конструкции, оператор может быстро и легко менять заготовки и настраивать станок на новую операцию, что особенно важно в условиях серийного производства, где время простоя оборудования должно быть минимальным.
Выбор материалов для изготовления тисков
При выборе материалов для изготовления станочных тисков с конструкцией поворотного устройства необходимо учитывать несколько ключевых факторов, таких как прочность, устойчивость к деформациям, износостойкость и коррозионная стойкость. Эти характеристики напрямую влияют на долговечность и эффективность работы тисков.
Одним из наиболее распространенных материалов для изготовления тисков является сталь. Сталь обладает высокой прочностью и жесткостью, что делает ее идеальным выбором для создания надежных и долговечных конструкций. Важно отметить, что для тисков часто используется углеродная сталь, которая может быть закалена для повышения прочности. Закалка позволяет улучшить механические свойства стали, что особенно важно при работе с тяжелыми заготовками.
Кроме углеродной стали, для изготовления тисков могут использоваться легированные стали, содержащие элементы, такие как хром, никель или молибден. Эти легирующие добавки улучшают коррозионную стойкость и износостойкость, что делает тиски более надежными в условиях повышенной влажности или при работе с абразивными материалами.
Также стоит рассмотреть использование чугуна, особенно для неподвижных частей тисков. Чугун обладает хорошими демпфирующими свойствами, что позволяет снизить вибрации во время работы и улучшить точность обработки. Однако чугун менее прочен на сжатие по сравнению со сталью, поэтому его использование должно быть обосновано конструктивными особенностями тисков.
В некоторых случаях для изготовления тисков применяются композитные материалы, которые сочетают в себе легкость и высокую прочность. Такие материалы могут быть полезны в ситуациях, когда требуется снизить вес конструкции без потери функциональности. Однако композиты могут быть дороже и менее распространены, чем традиционные металлы.
При выборе материала также следует учитывать технологические процессы, которые будут применяться при производстве тисков. Например, некоторые материалы легче поддаются механической обработке, что может сократить время на изготовление и снизить затраты. Важно также учитывать возможность сварки и других методов соединения, так как это может повлиять на выбор материала.
Наконец, не стоит забывать о требованиях к безопасности. Материалы, используемые для изготовления тисков, должны соответствовать стандартам безопасности и не должны выделять вредных веществ при эксплуатации. Это особенно актуально для производств, где тиски будут использоваться в закрытых помещениях.
Таким образом, выбор материалов для изготовления станочных тисков с конструкцией поворотного устройства является многогранной задачей, требующей учета множества факторов. Правильный выбор материалов обеспечит надежность, долговечность и эффективность работы тисков, что в конечном итоге скажется на качестве производимых изделий.
Технические характеристики и параметры поворотных тисков
Поворотные тиски представляют собой специализированное оборудование, используемое в металлообработке для надежного зажима деталей в различных положениях. Их конструкция позволяет изменять угол наклона зажимаемой детали, что значительно расширяет возможности обработки. Рассмотрим основные технические характеристики и параметры, которые следует учитывать при выборе поворотных тисков.
1. Габаритные размеры
Габаритные размеры поворотных тисков варьируются в зависимости от их назначения и конструкции. Обычно они включают длину, ширину и высоту, которые определяют, насколько крупные детали могут быть зажаты. Важно учитывать, что размер тисков должен соответствовать размерам обрабатываемых заготовок и рабочему пространству станка.
2. Максимальная нагрузка
Каждая модель поворотных тисков имеет определенную максимальную нагрузку, которую она может выдержать без риска повреждения. Этот параметр критически важен, так как превышение допустимой нагрузки может привести к деформации или поломке тисков. Обычно максимальная нагрузка указывается в килограммах и зависит от материала, из которого изготовлены тиски, а также от их конструкции.
3. Угол поворота
Угол поворота — это один из ключевых параметров поворотных тисков, который определяет, на сколько градусов можно изменить положение зажимаемой детали. Стандартные модели позволяют поворачивать деталь на 90, 180 или даже 360 градусов. Некоторые высокоточные тиски могут иметь возможность установки под произвольным углом, что значительно увеличивает их функциональность.
4. Материалы изготовления
Тиски изготавливаются из различных материалов, включая чугун, сталь и алюминий. Чугунные тиски обеспечивают высокую прочность и устойчивость к деформациям, в то время как стальные тиски могут быть легче и более мобильными. Алюминиевые модели, как правило, используются для легких деталей и обеспечивают хорошую коррозионную стойкость.
5. Механизм зажима
Механизм зажима в поворотных тисках может быть ручным или автоматическим. Ручные тиски требуют физического усилия для зажима и ослабления детали, тогда как автоматические модели могут быть оснащены пневматическими или электрическими приводами, что значительно упрощает процесс работы и повышает производительность.
6. Прецизионность и точность
Прецизионные поворотные тиски обеспечивают высокую точность зажима, что особенно важно при выполнении высокоточных операций. Точность может измеряться в миллиметрах или микрометрах и зависит от конструкции тисков, а также от качества используемых материалов и обработки.
7. Дополнительные функции
Современные поворотные тиски могут быть оснащены различными дополнительными функциями, такими как индикаторы положения, системы автоматической блокировки и возможность быстрого зажима. Эти функции значительно упрощают работу и повышают безопасность при использовании оборудования.
При выборе поворотных тисков важно учитывать все вышеперечисленные характеристики, чтобы обеспечить максимальную эффективность и безопасность в процессе обработки деталей. Правильный выбор оборудования позволит значительно повысить качество и скорость выполнения работ на станке.
