Фрезерный стол — это незаменимый инструмент для любого мастера, который стремится к качественной обработке древесины. В этой статье мы подробно рассмотрим, как сделать фрезерный стол своими руками, используя доступные материалы и инструменты. Вы узнаете о различных видах конструкций, их преимуществах и недостатках, а также получите пошаговые инструкции и чертежи, которые помогут вам в сборке. Эта информация будет полезна как новичкам, так и опытным плотникам, желающим улучшить свои навыки и расширить возможности своего рабочего пространства.

Что представляет собой фрезерный стол, каковы его особенности. Отличаются ли принципиально конструкции столов для ручного и электрофрезера

Фрезерный стол — это специализированное устройство для обработки древесных материалов. Он обеспечивает высокую точность и аккуратность, надежно фиксируя режущий элемент на поверхности стола и позволяя перемещать заготовку.

Существует несколько категорий фрезерных столов:

• стационарные — отдельные конструкции, не соединяющиеся с другими станками или рабочими зонами;

• агрегатные — устанавливаются на базовую рабочую поверхность;

• поворотные — позволяют фиксировать детали в различных положениях;

• портативные — оснащены ножками или колесами для мобильности и удобства перемещения.

Стационарные столы занимают значительное пространство в мастерской, но имеют ряд преимуществ по сравнению с компактными моделями:

• большая рабочая поверхность для установки дополнительных элементов;
• максимальный комфорт для мастера.

Обязательные компоненты фрезерного стола:

• опорные элементы — ножки или тумбы;
• столешница — основная рабочая поверхность;
• монтажная плита;
• лифт для фрезера — клиновой или кулачковый, выбор зависит от типа оборудования;
• панель для подачи и отключения электричества.

Дополнительные элементы, которые могут улучшить качество работы и упростить труд:

• вертикальный упор;
• профиль для установки упора;
• прорезь для поперечного упора;
• гребенчатый упор;
• полки и ящики для хранения инструмента;
• секция для сбора пыли.

Читайте также: Стол для циркулярной пилы своими руками — чертежи распиловочного верстака для циркулярной пилы.

Как сделать универсальный верстак своими руками | Часть 4 | Как установить фрезер в фрезерный стол

Как сделать стол (верстак) для фрезера (по дереву, по металлу) своими руками в домашних условиях

Создать надежную и функциональную мебель можно всего за один-два дня с минимальными затратами. Самая простая конструкция — рабочая зона, устанавливаемая на двух тумбах.

Работу начинают с разработки чертежа и схемы раскроя деталей изделия.

На чертеже отображаются все элементы, места и методы их крепления, а также точки соединения заготовок.

После этого по схеме выполняется раскрой всех деталей, тщательно продумывая каждый шаг. Затем можно переходить к сборке.

Элемент	Размеры (мм)	Описание
Столешница	800 x 600 x 30	Основная поверхность для работы
Ножки	800 x 70 x 70	Поддержка стола, 4 шт.
Фрезерный блок	300 x 300 x 20	Установка ручного фрезера
Боковые стенки	600 x 100 x 20	Укрепление конструкции, 2 шт.
Задняя стенка	800 x 100 x 20	Укрепление и поддержка стола
Полка	800 x 300 x 20	Для хранения инструментов
Крепежные элементы	—	Шурупы, уголки, стяжки

Интересные факты

Вот несколько интересных фактов о фрезерных столах, которые могут быть полезны при создании собственного устройства:

1. Универсальность использования: Фрезерный стол позволяет не только обрабатывать древесину, но и выполнять множество других задач, таких как создание профилей, выборка пазов и даже работа с пластиковыми и металлическими материалами. Это делает его незаменимым инструментом для мастеров и любителей.

2. Регулируемая высота фрезы: При проектировании фрезерного стола важно предусмотреть механизм для регулировки высоты фрезы. Это может быть сделано с помощью винтовой пары или системы рычагов. Правильная регулировка высоты позволяет добиться точности обработки и улучшает качество работы.

3. Безопасность и удобство: При создании фрезерного стола своими руками важно учитывать аспекты безопасности. Например, наличие защитных экранов, системы пылеудаления и удобное расположение элементов управления значительно повышает безопасность работы и комфорт пользователя.

Эти факты подчеркивают важность тщательного планирования и проектирования фрезерного стола, чтобы он стал эффективным и безопасным инструментом в вашем арсенале.

Самодельный стол для фрезера. How ta make table for router

Из фанеры

Стол из фанеры для фрезера, изготовленный самостоятельно, является экономичным и доступным проектом. Для его создания потребуется минимальный набор инструментов. Это изделие подходит для выполнения простых задач и станет отличным вариантом для начинающих.

Рекомендуемая толщина фанеры — 1,8 см.

В дополнение понадобятся:

• лист металла толщиной 0,2 см;
• болты, гайки и саморезы.

Пошаговая инструкция будет представлена в следующих разделах.

Из брусков, досок

Помимо доски и брусьев, вам понадобятся:

• саморезы;
• наждачная бумага;
• лобзик;
• льняное масло.

Структура включает столешницу и станину. Дополнительные элементы — ограничительные бруски и устройство для регулировки. Для изготовления столешницы потребуется древесина размером 40×40 см. Для опорных частей используйте натуральный брус размером не менее 5×5 см.

Складной фрезерный настольный стол своими руками (чертеж)

Преимущества и недостатки самостоятельного изготовления фрезерного стола

Стол для фрезерного оборудования значительно повышает эффективность работы станка и снижает трудозатраты. Заготовка устанавливается на рабочей поверхности и аккуратно перемещается в нужном направлении.

Преимущества самодельных столов:

• возможность подбора нужных размеров;
• простота конструкции;
• механическое управление оборудованием;
• экономия средств — такой стол не уступает по функциональности заводским изделиям и подходит для небольшого бизнеса.

Недостатки самостоятельной сборки:

• необходимость разработки чертежа с правильной траекторией движения заготовки. Если готовую схему не удастся найти, придется создавать её самостоятельно, что требует определенных навыков;
• стол подходит для работы с небольшими объемами. При массовом производстве он неэффективен, так как срок службы ручных механизмов значительно короче, чем у заводских аналогов.

Пошаговые инструкции по изготовлению (с чертежами, размерами, схемами сборки)

Создание самодельного стола — это простая задача. Ключевым моментом является тщательная проработка чертежа, где важно учесть способы крепления всех частей мебели и точно указать размеры.

Основным материалом для работы будет дерево или его производные, а столешница изготавливается из металла. Для выполнения работы вам понадобятся следующие инструменты:

• фрезер;
• электрический лобзик;
• дрель;
• отвертка;
• набор сверл;
• шуруповерт с комплектом бит;
• напильник;
• струбцины и фиксаторы;
• болгарка;
• шлифовальные и отрезные диски;
• мебельные крепежи;
• измерительные инструменты — рулетка, угольник, карандаш, линейка;
• наждачная бумага;
• кисть и клей.

Важно отметить, что использование электрических инструментов значительно упростит процесс и сэкономит время на сборке.

Материалы:

• ДСП — толщина доски должна составлять 36 мм для горизонтальных элементов и 16 мм для боковых частей конструкции;

• фанера;

• фрезер — его можно приобрести в строительном гипермаркете.

Чтобы ваша мебель была качественной и долговечной, помимо инструментов, вам нужно организовать рабочее место и обеспечить достаточное пространство для обработки заготовок.

Читайте также: Хомутатель для проволоки своими руками — чертежи и пошаговая инструкция.

Миниатюрный столик

Создать компактный стол можно, используя подручные материалы, например, старую табуретку:

• На сиденье, которое будет служить столешницей, выполните три прорези для установки направляющих. Это позволит вспомогательным устройствам свободно перемещаться;
• В качестве ножек используйте имеющиеся элементы. Установите их на небольшие выступы для размещения прижимов и шаблонов;
• Создайте панель в нижней части. Основная функция передней накладки — скрыть рабочее оборудование;
• Установите боковой упор в пазы. Для фиксации используйте стандартные болты и барашковые гайки подходящего размера;
• Упор должен состоять из двух частей, которые будут раздвигаться и сдвигаться в зависимости от сечения режущей части;
• Монтажную площадку для устройства можно изготовить из текстолита или обрезать оргстекло до нужных размеров.

Примерный чертеж конструкции:

Поворотный

Собрать поворотную конструкцию может быть непросто. Для этого нужны определенные навыки, терпение и достаточно места для работы.

Оптимальным вариантом является использование самоцентрирующегося патрона в качестве основы — он надежно удержит шаблоны на месте. Патрон устанавливается на металлический каркас, который включает пару червячных передач и шестерен.

Червячная передача преобразует круговое движение от лимба, расположенного сбоку конструкции. Патрон крепится на планшайбе или на самодельном столике с пропиленными Т-образными пазами.

Имейте в виду! Если вы хотите автоматизировать процесс поворота, добавьте электрический двигатель к вашему устройству.

Чертеж поворотного фрезерного стола:

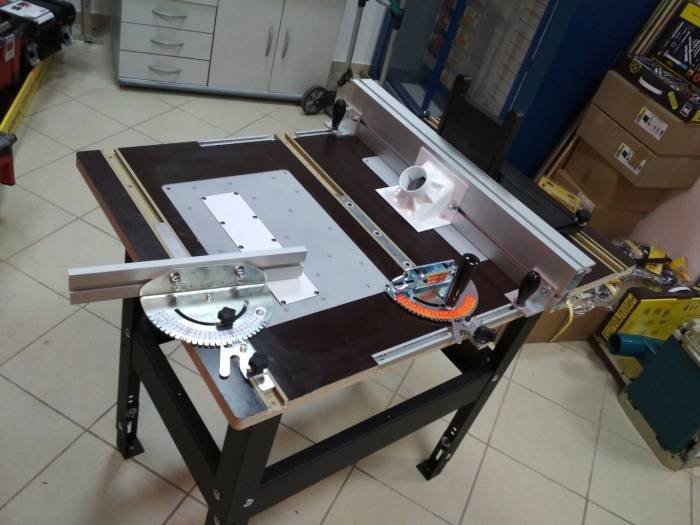

Фрезерно-распиловочный стол

Пошаговая инструкция по сборке:

• Начните с создания чертежа или воспользуйтесь готовым вариантом из интернета.

• Изготовьте столешницу. Самый простой вариант — стационарная рабочая поверхность между двумя тумбами. Для этого подойдут фанера, ДСП или МДФ. Распилите заготовку.

• Установите накладку. Разместите её так, чтобы регуляторы фрезера находились на краю столешницы. Определите центр подошвы с винтами, расположенными на равном расстоянии. Если винты несимметричны, измерьте сечение накладки и расстояние от окружности до края подошвы. Рассчитайте центр подошвы и найдите места для крепления винтов. Просверлите отверстия под винты и фрезу. Сделайте отметки для полукруглых вырезов на передней стенке и основании упора. Лобзиком обработайте округлые элементы, а срезы отшлифуйте наждачной бумагой. Закрепите соединительные рейки под столешницей и зафиксируйте все заготовки на шурупы. Под плитой установите фрезер.

• Создайте надежное основание. Монтируйте рабочую поверхность на мини-каркас. Храните оборудование отдельно, а при необходимости фиксируйте его на верстаке. Если планируете много работать, сразу сделайте стол с боковыми тумбами для стационарного устройства. Переверните столешницу и присоедините боковые панели. К дну прикрепите колесные опоры и закрепите их на кровельные саморезы.

• Установите монтажную пластину. Необходимый вылет фрезы достигается за счет размещения инструмента на поликарбонатной или дюралюминиевой накладке. Создайте небольшой квадрат и разместите его на столешнице. Соедините накладку с подошвой, установите оборудование в столешницу и зафиксируйте винтами. Убедитесь, что монтажная накладка на одном уровне с рабочей поверхностью. Если есть неточности, компенсируйте их подкладными шайбами.

• Модернизируйте стойки. Дополните конструкцию упорами для обработки узких деталей. Поворотный упор разместите сбоку от циркулярной пилы. Вырежьте в столешнице т-образные направляющие, используя специальный диск для формирования пазов. Зашлифуйте рельефы и подготовьте профиль. Уложите его в пазы и закрутите шурупы. Установите направляющий профиль в переднем упоре. Изготовьте крышку из фанеры, просверлите отверстие в центре, подсоедините штуцер и подключите пылесос. Для фрезеровки мелких деталей предусмотрите зажимы. Щели обрабатывайте на циркулярной пиле и закрепите зажимы на болты.

• Зашлифуйте все обрабатываемые поверхности и покрасьте стол.

Читайте также: Кронштейн для телевизора своими руками — пошаговая инструкция

Основные правила установки фрезера в стол

Врезку оборудования следует проводить только при наличии чертежа. Работайте поэтапно:

• создайте схему;
• подготовьте окончательный вариант — все измерения должны быть максимально точными.

Ключевой этап — столешница. На нее устанавливается крепежный узел. Она должна быть:

• гладкой;
• прочной.

Оборудование размещайте под столешницей. Предпочитайте технику с вертикальной фиксацией. Учтите, что потребуется регулировка устройства в 3-4 плоскостях. Без определенных навыков это может быть сложной задачей. Наиболее трудоемким моментом является крепление монтажной накладки.

В качестве материалов выбирайте:

• металл;
• пластик;
• толстую фанеру;
• ДСП.

Обратите внимание! Наиболее предпочтительными являются металл и пластик. Благодаря правильному прижатию они обеспечат необходимый рез.

Устанавливайте фрезер только после полного высыхания столешницы. Сначала установите платину, затем узел фиксации. Составные части прижимайте винтами, но не затягивайте их до конца.

Столешницу размещайте поперечно, окончательную фиксацию винтов выполняйте только после проверки точности установки фрезера в стол.

Видео мастер-классов по теме

Заключение

В этой статье мы рассмотрим, как создать простые модели фрезерного стола из доступных материалов. Ручной фрезер, установленный в самодельный стол, подходит для обработки древесины и металла, а также для изготовления декоративных элементов.

Основное преимущество такого стола — возможность выполнять задачи различной сложности без привязки к мастерской. Это удобнее, чем обрабатывать заготовки вручную несколько раз: на столе качественный результат достигается с первого прохода.

Выбор материалов для изготовления фрезерного стола

При создании фрезерного стола своими руками важным этапом является выбор материалов. Правильный выбор обеспечит долговечность, стабильность и точность работы вашего оборудования. Рассмотрим основные материалы, которые можно использовать для изготовления фрезерного стола.

1. Дерево

Дерево — один из самых распространенных материалов для создания фрезерного стола. Оно легко обрабатывается, доступно и имеет хорошие механические свойства. Для стола лучше всего использовать фанеру или массив древесины. Фанера обладает высокой прочностью и стабильностью, что делает ее идеальным выбором для основы стола. Рекомендуется использовать фанеру толщиной не менее 18 мм.

2. МДФ

МДФ (мелкодисперсная фракция) также является отличным вариантом для фрезерного стола. Этот материал обладает высокой плотностью и гладкой поверхностью, что позволяет добиться точности при работе. МДФ не подвержен растрескиванию, как натуральное дерево, и не деформируется при изменении влажности. Для стола лучше выбирать МДФ толщиной от 25 мм.

3. Металл

Металлические конструкции могут использоваться для создания более прочного и долговечного фрезерного стола. Стол из стали или алюминия будет устойчив к механическим повреждениям и обеспечит высокую стабильность. Однако стоит учитывать, что работа с металлом требует специальных инструментов и навыков. Для создания металлического стола можно использовать профильные трубы или листовой металл толщиной от 3 мм.

4. Комбинированные материалы

Иногда целесообразно комбинировать различные материалы для достижения наилучших результатов. Например, можно использовать деревянную основу, покрытую металлической плитой для повышения прочности и устойчивости к износу. Такой подход позволит объединить преимущества обоих материалов.

5. Крепежные элементы

Не забывайте о крепежных элементах, которые также играют важную роль в конструкции фрезерного стола. Используйте качественные винты, гайки и уголки, чтобы обеспечить надежное соединение всех частей. Рекомендуется выбирать крепеж из нержавеющей стали, чтобы избежать коррозии.

В заключение, выбор материалов для фрезерного стола зависит от ваших предпочтений, бюджета и доступных инструментов. Учитывайте все перечисленные аспекты, чтобы создать надежный и функциональный стол, который прослужит вам долго и обеспечит высокое качество работы с ручным фрезером.

Советы по настройке и калибровке фрезерного стола

Настройка и калибровка фрезерного стола — это важные этапы, которые обеспечивают точность и качество работы с ручным фрезером. Правильная настройка позволяет избежать ошибок в процессе фрезеровки и значительно улучшает конечный результат. Ниже представлены основные советы, которые помогут вам правильно настроить и откалибровать ваш фрезерный стол.

1. Проверка уровня стола

Перед началом работы убедитесь, что ваш фрезерный стол установлен на ровной поверхности. Используйте строительный уровень, чтобы проверить горизонтальность стола. Если стол наклонен, это может привести к неравномерному фрезерованию и ухудшению качества обработки. При необходимости подложите под ножки стола специальные прокладки или отрегулируйте высоту ножек.

2. Установка фрезера

Фрезер должен быть надежно закреплен в столе. Убедитесь, что он установлен строго вертикально и не имеет люфта. Для этого используйте специальные зажимы или крепежные элементы, которые идут в комплекте с фрезером. Проверьте, чтобы фреза находилась на нужной высоте и была правильно ориентирована относительно обрабатываемого материала.

3. Калибровка высоты фрезы

Высота фрезы — один из ключевых параметров, влияющих на качество фрезеровки. Для калибровки высоты фрезы используйте шаблон или линейку. Установите фрезу на минимальную высоту, затем постепенно поднимайте ее до нужного уровня, проверяя глубину фрезеровки на образце материала. Это поможет избежать ошибок при работе с различными толщинами заготовок.

4. Настройка параллельного упора

Параллельный упор позволяет точно фрезеровать края заготовок. Убедитесь, что упор установлен параллельно фрезе и зафиксирован. Для проверки используйте линейку или угольник. Если упор смещен, это может привести к неправильной обработке и ухудшению качества изделия.

5. Проверка углов и прямолинейности

Для достижения точных углов и прямолинейности фрезеровки важно проверить, что все элементы стола и упоров установлены правильно. Используйте угольник для проверки углов и линейку для проверки прямолинейности. Если обнаружите отклонения, отрегулируйте элементы стола до достижения нужных параметров.

6. Тестовая фрезеровка

Перед началом основной работы рекомендуется провести тестовую фрезеровку на обрезке материала. Это позволит вам убедиться в правильности всех настроек и избежать ошибок в процессе обработки. Обратите внимание на качество фрезеровки, глубину и чистоту среза. Если результаты вас не устраивают, вернитесь к настройкам и внесите необходимые коррективы.

7. Регулярная проверка и обслуживание

Не забывайте о регулярной проверке и обслуживании фрезерного стола. Периодически проверяйте уровень, калибровку и состояние всех элементов. Чистите стол от опилок и пыли, чтобы избежать загрязнения и повреждений. Это поможет продлить срок службы вашего оборудования и обеспечит высокое качество работы.

Следуя этим советам, вы сможете настроить и откалибровать фрезерный стол для достижения наилучших результатов в работе с ручным фрезером. Помните, что тщательная подготовка — залог успешного фрезерования!

Обзор дополнительных аксессуаров для фрезерного стола

Фрезерный стол — это не просто платформа для установки ручного фрезера, но и универсальный инструмент, который можно адаптировать под различные задачи. Для повышения функциональности и удобства работы с фрезерным столом существует множество дополнительных аксессуаров. Рассмотрим наиболее популярные из них.

1. Параллельный упор

Параллельный упор — это один из самых необходимых аксессуаров для фрезерного стола. Он позволяет точно и быстро выполнять продольные фрезеровки, обеспечивая равномерное расстояние от края заготовки до фрезы. Упор может быть как фиксированным, так и регулируемым, что позволяет работать с заготовками различной ширины. При выборе параллельного упора обратите внимание на его прочность и возможность точной настройки.

2. Фрезерные шаблоны

Фрезерные шаблоны позволяют создавать сложные формы и узоры на заготовках. Они могут быть изготовлены из различных материалов, таких как фанера или акрил, и имеют разные конфигурации. Использование шаблонов значительно упрощает процесс фрезеровки, особенно при выполнении повторяющихся операций. Для удобства работы рекомендуется иметь набор шаблонов с различными формами и размерами.

3. Система пылеудаления

Работа с фрезерным столом неизбежно приводит к образованию опилок и пыли. Система пылеудаления помогает поддерживать чистоту рабочего места и улучшает видимость во время работы. Существуют как встроенные системы, так и внешние пылесосы, которые можно подключить к фрезерному столу. Важно выбирать систему, которая эффективно удаляет пыль и опилки, не мешая процессу фрезеровки.

4. Регулируемая высота фрезы

Регулировка высоты фрезы — это ключевой аспект при работе с фрезерным столом. Некоторые модели столов оснащены механизмами, позволяющими легко и точно изменять высоту фрезы. Это особенно важно для выполнения различных операций, таких как выборка или создание фасок. Убедитесь, что механизм регулировки работает плавно и без заеданий.

5. Защитные экраны и щитки

Безопасность при работе с фрезерным столом — это первоочередная задача. Защитные экраны и щитки помогают предотвратить попадание опилок и стружки в лицо и глаза оператора. Они могут быть как стационарными, так и съемными, что позволяет легко их устанавливать и снимать в зависимости от выполняемой работы. Рекомендуется использовать защитные экраны, соответствующие стандартам безопасности.

6. Дополнительные фрезы

Разнообразие фрез — это еще один важный аспект, который стоит учитывать при работе с фрезерным столом. Разные типы фрез предназначены для выполнения различных операций: выборки, создания фасок, профилирования и т.д. Наличие набора фрез с различными формами и диаметрами позволит вам расширить возможности вашего фрезерного стола и выполнять более сложные задачи.

В заключение, дополнительные аксессуары для фрезерного стола значительно увеличивают его функциональность и удобство использования. Правильный выбор и использование этих аксессуаров помогут вам добиться высококачественных результатов в работе и сделают процесс фрезеровки более комфортным и безопасным.
