В данной статье мы рассмотрим важный инструмент для нарезки резьбы — метчик, а также другие методы обработки, которые могут быть использованы в различных сферах. Понимание классификации метчиков, их размеров и применения позволит вам выбрать наиболее подходящий инструмент для конкретной задачи. Мы также обсудим альтернативные способы нарезания резьбы, что поможет расширить ваши знания и навыки в области механической обработки. Эта информация будет полезна как профессиональным мастерам, так и любителям, стремящимся повысить качество своих работ.

Виды резьбы

Со временем конструкция инструмента значительно усовершенствовалась, что позволяет создавать четкую внутреннюю резьбу.

Резьбу классифицируют по нескольким критериям: назначение, форма профиля, размер шага, направление (правая или левая), система измерений (метрическая, дюймовая, трубная), расположение на изделии (внутренняя или внешняя), характеристики поверхности и количество заходов.

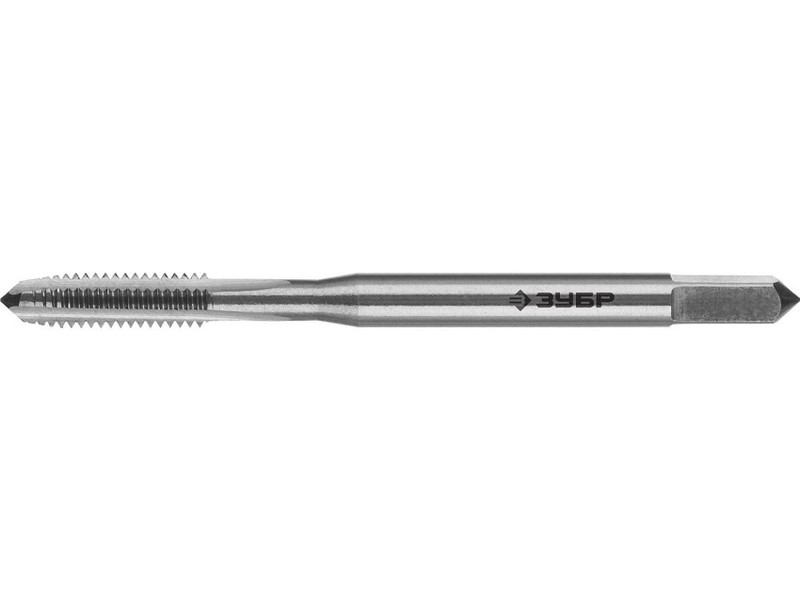

Метчики — инструмент для нарезки внутренней резьбы

Классификация по назначению

В промышленности существует множество типов метчиков, различающихся по конструкции и функциональным возможностям. В зависимости от назначения метчики классифицируются на следующие виды:

• Ручные метчики бывают одно-, двух- и трёхкомплектные. Номер метчика в наборе обозначается количеством круговых рисок на хвостовике. При обработке изделий из прочных сплавов комплект может включать до пяти метчиков. Рабочие диаметры инструментов в комплекте варьируются.
• Машинные метчики предназначены для нарезки глухой и сквозной резьбы. Для эффективного удаления стружки и создания прерывчатых отверстий используются инструменты с винтовыми канавками: левые — для сквозных отверстий, правые — для глухих с правой резьбой. Эти метчики применяются на токарных, сверлильных, агрегатных и других станках.
• Гаечные метчики служат для нарезки резьбы в сквозных отверстиях без реверсирования, путем нанизывания нарезанных гаек на прямой или изогнутый хвостовик. Они используются на гайконарезных автоматах, где гайки нарезаются в непрерывном цикле, и обычно работают без принудительной подачи.
• Плашечные метчики предназначены для предварительной нарезки круглых плашек перед сверлением стружковыводных отверстий. Заборная часть имеет конусную форму по всему профилю.
• Маточные метчики используются для калибровки резьбы круглых плашек после сверления стружечных отверстий. Заборная часть конической формы, а калибрующая — цилиндрической.
• Комбинированные метчики предназначены для выполнения нескольких операций обработки. Сверление отверстия и нарезка резьбы в сквозных отверстиях без принудительной подачи возможны, если резьбонарезной инструмент начинает работать после выхода сверла из отверстия.

Резьбонарезание в легких металлах осуществляется с использованием стандартов ГОСТа для машинно-ручных инструментов, у которых нитки на калибрующей части расположены в шахматном порядке. Левые канавки предназначены для отверстий с правой резьбой, а правые — для глухих отверстий.

В коррозийно-стойких и жаропрочных сталях резьбонарезание выполняется специализированными инструментами (ГОСТ 17927—72*).

Интересные факты

Вот несколько интересных фактов о метчиках как инструменте для нарезки резьбы:

1. Разнообразие форм и типов: Метчики бывают различных форм и типов, включая ручные, машинные и комбинированные. Каждый тип предназначен для определенных задач: ручные метчики используются для нарезки резьбы вручную, тогда как машинные метчики предназначены для работы на станках и могут иметь специальные покрытия для повышения износостойкости.

2. История метчиков: Первые метчики появились в Древнем Египте и Риме, где мастера использовали простые инструменты для нарезки резьбы. Современные метчики, как мы их знаем, начали развиваться в 19 веке с появлением массового производства и новых технологий обработки металлов.

3. Точность и качество: Метчики могут значительно влиять на качество резьбы. Правильный выбор метчика, его заточка и использование соответствующей смазки могут обеспечить высокую точность и долговечность нарезанной резьбы, что особенно важно в таких областях, как машиностроение и авиастроение.

Нарезка титана и его сплавов

Следует избегать нарезки в отверстиях с глухими и длинными резьбами, чтобы предотвратить поломку инструмента. Процесс нарезания резьбы упрощается при увеличении диаметра отверстия для резьбового элемента. В сложных для обработки материалах и закалённых сталях резьбонарезание выполняется с использованием твердосплавного инструмента. Также применяются методы вибрационного нарезания резьбы.

Важные параметры

Выбор метода производства детали зависит от требуемых характеристик, уровня точности, допустимой шероховатости поверхности заготовки, формы детали и назначения резьбового элемента. На этот процесс также влияет технологичность конструкций резьбовых изделий.

Как нарезать резьбу метчиком? Внутренняя резьба.

Разновидности нарезания метчиками

Метрический тип резьбы. Элемент, подвергающийся нарезке, имеет форму равнобедренного треугольника, а размеры указываются в миллиметрах. Метчики этого типа обозначаются буквой (М). Для выбора инструмента при нарезке используется специальная справочная таблица метчиков.

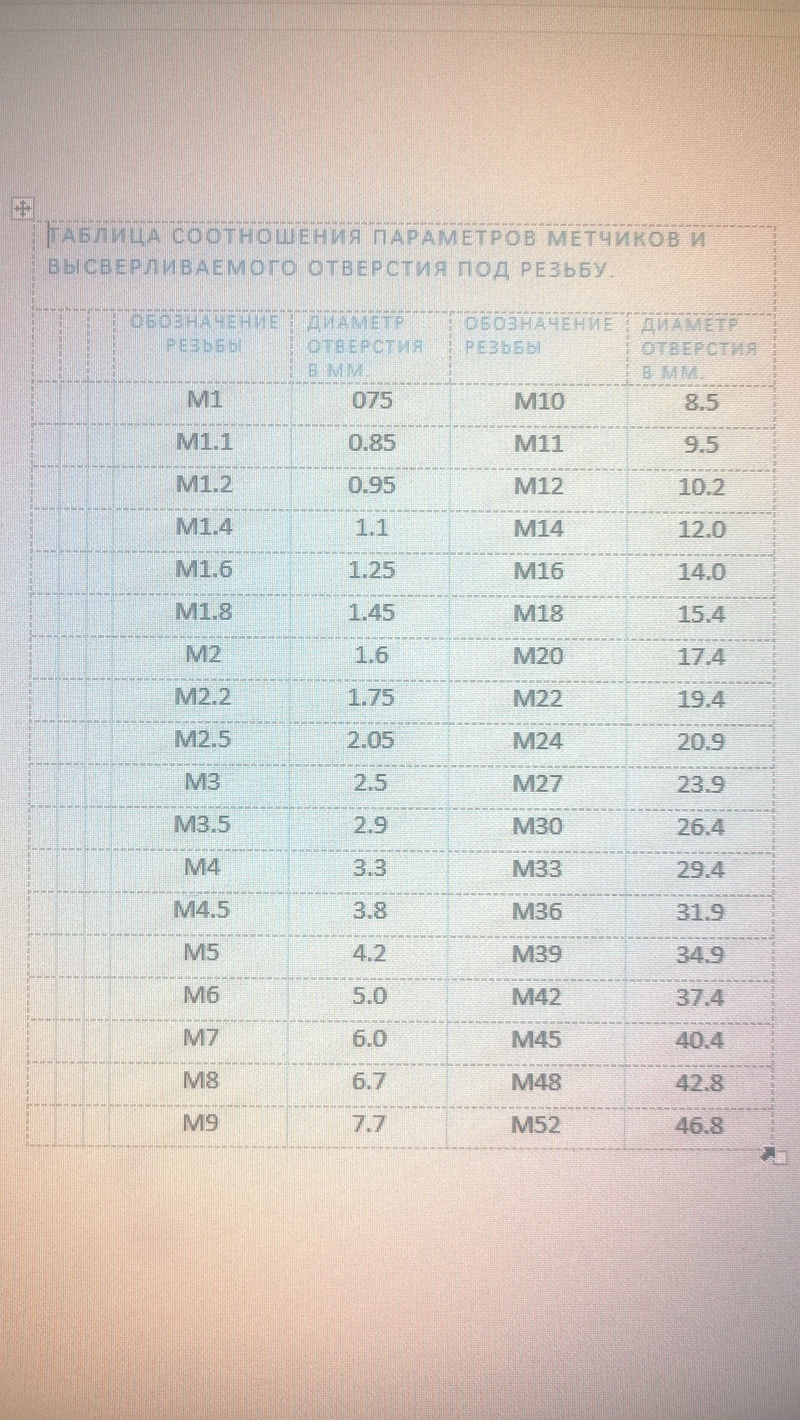

Таблица нарезки резьбы метчиком:

Рабочая часть дюймового инструмента имеет коническую форму. Диаметр измеряется в дюймах, а шаг резьбы определяется количеством нитей на один дюйм.

Трубная резьба. Для нарезки резьбы на трубных соединениях применяются как цилиндрические, так и конические метчики.

Советы по изготовлению деталей

При нарезке наружной резьбы важно соблюдать правила безопасности и учитывать следующие рекомендации:

1. Перед началом нарезки наружного резьбового элемента обработайте заготовку на стержне: снимите фаску, установите плашку ровно, избегая перекосов, и обязательно смазать заготовку маслом.
2. Если стержень искривлен, удалите дефектную часть материала и повторите процесс нарезки резьбы.
3. При использовании метчика для обработки отверстия убедитесь, что оно просверлено перпендикулярно к плоскости детали, фаска снята, а черновой метчик смазан маслом.
4. При выборе метчиков обращайте внимание на их маркировку и выбирайте изделия из быстрорежущей стали, так как они более прочные и устойчивые к поломкам.
5. В случае поломки инструмента для нарезки внутренней резьбы используйте специальный инструмент для его извлечения из заготовки.

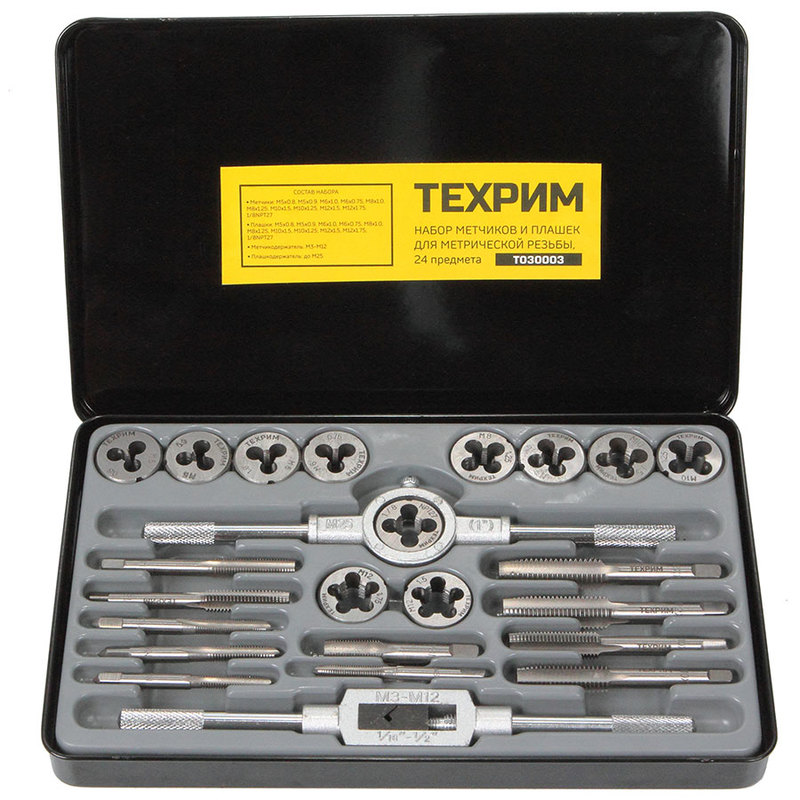

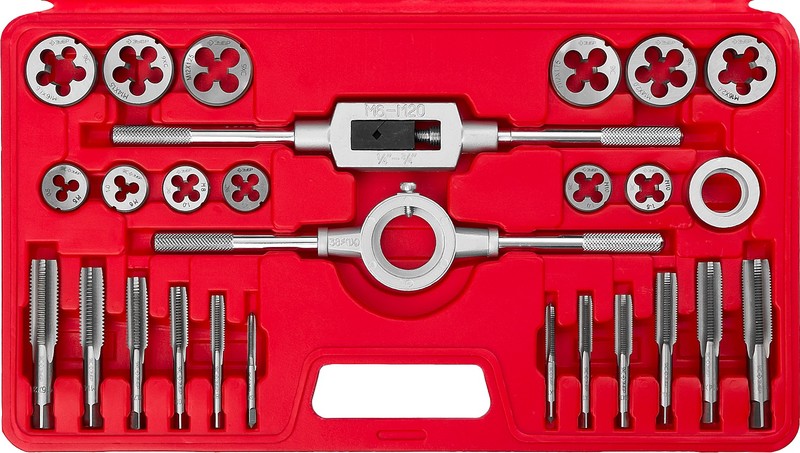

Нарезание резьбы. Набор инструментов. Плашки, лерки, прогонки, метчики

Другие виды обработки

Для нарезки резьбы на токарных станках, как на внешних, так и на внутренних поверхностях, используются различные твердосплавные пластины и компактные инструменты, напоминающие расточные резцы. Обработка выполняется с помощью однониточных инструментов по многопроходной профильной технологии. Резьбовые резцы бывают разных типов: призматические, пластинчатые, стержневые, а также с механическим креплением твердосплавных пластинок.

Инструмент устанавливается в центр обрабатываемой детали. Этот процесс осуществляется на многоосевых или вальцетокарных станках. Также можно использовать как однозубковые, так и многозубковые твердосплавные пластины.

Применение сменных твердосплавных пластин для нарезки резьбы на токарных станках позволяет обрабатывать отверстия диаметром от 6 мм и более. Резьбонарезание на таких станках подходит для широкого спектра материалов с твердостью до 50 HRC.

Резьбонарезные фрезы

Еще один метод нарезки внутренней и внешней резьбы — использование фрез на станках с числовым программным управлением, поддерживающих спиральную интерполяцию. В этом процессе применяются как цельные твердосплавные фрезы, так и сменные твердосплавные пластины. Существует несколько типов резьбонарезных фрез: многовитковые, одновитковые, дисковые и гребенчатые. При обработке заготовок чаще всего выбирают многовитковые фрезы. Они способны обрабатывать материалы с твердостью до 65 HRC и подходят для работы с различными материалами.

Эти фрезы имеют широкий спектр применения, а их диаметр варьируется от 1.5 мм до крупных размеров. Применение данного инструмента приносит множество преимуществ. Одну и ту же фрезу можно использовать для создания отверстий различных диаметров, применяя один и тот же шаг резьбы.

ручная нарезка резьбы в сквозном отверстии

Использование абразивных материалов

Метод обработки резьбы с использованием абразивных инструментов существенно отличается от традиционных подходов и обеспечивает высокую точность внутренних резьб. Это решение идеально подходит для массового производства деталей с минимальными отклонениями от заданных параметров. Один такой станок может обрабатывать широкий спектр внутренних резьбовых элементов. К изделиям, производимым методом внутреннего шлифования, относятся резьбоизмерительные калибры и гайки для обычных и шариковых винтовых передач.

Процесс резьбонарезания с применением шлифования осуществляется на специализированных станках, обладающих ключевыми характеристиками: высокой жёсткостью конструкции, стабильной температурой, точностью перемещения по координатным осям, возможностью выполнения точных циклов перемещения и наличием прецизионных шпинделей с датчиками для контроля температуры.

Процесс накатки

Для обработки металла с отверстиями глубиной до четырех калибров используются метчики-раскатники. Их работа основана на деформации материала, что исключает образование стружки и снижает риск ее застревания. Однако стоит отметить, что такой метод имеет ограничения по жесткости заготовки — она не должна превышать 40 HRC, так как процесс резьбонарезания требует пластичного материала с низким коэффициентом растяжения.

Этот инструмент обладает высокой жесткостью, что делает его менее подверженным поломкам. Накатанная резьба отличается прочностью, поскольку крупянистый сплав подвергается спрессовыванию, что приводит к большей однородности. К недостаткам метчиков можно отнести необходимость в значительном крутящем моменте и повышенной мощности станка. Также важно, чтобы отверстие было просверлено с большей точностью по сравнению с традиционным резьбонарезанием.

Детали с накатной резьбой не применяются в некоторых отраслях промышленности из-за возможного изгиба внутреннего диаметра резьбы.

Как проверить правильность работы

Для проверки корректности и качества выполненной работы используются специальные инструменты — калибры. На каждом инструменте обязательно указывается следующая информация:

• Допустимые параметры;
• Назначение PK;
• LH код для инструментов с левой резьбой.

Существует несколько видов калибров:

• Кольцевые;
• Пробковые;
• Скобочные.

Перед использованием этих методов необходимо тщательно изучить все процессы, выбрать наиболее подходящий вариант и строго следовать установленным правилам обработки. Не забывайте о технике безопасности — только так можно добиться качественного и точного результата.

Нарезание резьбы

Выбор метчика для конкретного материала

Выбор метчика для нарезки резьбы является ключевым этапом в процессе обработки материалов. Правильный выбор инструмента позволяет добиться высокой точности и долговечности резьбы, а также минимизировать риск повреждения как самого метчика, так и обрабатываемого материала.

Существует несколько факторов, которые необходимо учитывать при выборе метчика:

• Материал метчика: Метчики изготавливаются из различных материалов, таких как углеродная сталь, легированная сталь, быстрорежущая сталь (HSS) и твердые сплавы. Углеродные метчики подходят для обработки мягких металлов, таких как алюминий и медь. Легированные и быстрорежущие метчики лучше всего подходят для стали и других твердых материалов, так как они обладают высокой прочностью и износостойкостью.
• Тип резьбы: Метчики могут быть предназначены для нарезки различных типов резьбы: метрической, дюймовой, трубной и других. Важно выбрать метчик, который соответствует стандартам резьбы, используемым в вашем проекте.
• Размер метчика: Размер метчика должен соответствовать размеру резьбы, которую вы собираетесь нарезать. Это включает в себя как диаметр, так и шаг резьбы. Неправильный размер может привести к некачественной нарезке и повреждению материала.
• Тип метчика: Существуют разные типы метчиков, такие как ручные, машинные и комбинированные. Ручные метчики используются для нарезки резьбы вручную, тогда как машинные метчики предназначены для использования на станках. Комбинированные метчики могут использоваться как вручную, так и на станках, что делает их универсальными.
• Условия работы: Условия, в которых будет использоваться метчик, также играют важную роль. Например, если работа ведется в условиях высокой температуры или влажности, необходимо выбирать метчики, которые могут выдерживать такие условия без потери своих свойств.

Кроме того, важно учитывать и другие аспекты, такие как наличие смазки при нарезке резьбы, что может значительно увеличить срок службы метчика и улучшить качество резьбы. Использование подходящей смазки помогает снизить трение и тепло, что, в свою очередь, уменьшает износ инструмента.

В заключение, выбор метчика для нарезки резьбы требует внимательного подхода и учета множества факторов. Правильный выбор инструмента не только обеспечивает высокое качество работы, но и способствует повышению эффективности производственного процесса.

Технология нарезки резьбы

Нарезка резьбы с помощью метчиков является одним из наиболее распространенных методов создания резьбовых соединений в металлообработке. Этот процесс включает в себя использование специального инструмента — метчика, который позволяет формировать внутреннюю резьбу в отверстиях. Метчики бывают различных типов и размеров, что позволяет выбирать наиболее подходящий инструмент в зависимости от материала, толщины детали и требуемого типа резьбы.

Процесс нарезки резьбы начинается с подготовки отверстия, в которое будет ввернут метчик. Сначала необходимо просверлить отверстие с помощью сверла, диаметр которого соответствует размеру резьбы. Важно учитывать, что для создания резьбы требуется отверстие меньшего диаметра, чем сам метчик, чтобы обеспечить достаточное количество материала для формирования резьбы.

После сверления отверстия метчик устанавливается в ручной или электрический инструмент. Существует несколько способов нарезки резьбы: вручную, с использованием метчиков с ручным приводом, или с помощью станков, которые могут автоматически выполнять эту операцию. При ручной нарезке резьбы важно следить за правильным углом наклона метчика и равномерным приложением усилия, чтобы избежать повреждения инструмента и детали.

Метчики могут быть одно- или многослойными. Однослойные метчики предназначены для нарезки резьбы в мягких материалах, таких как алюминий или медь, в то время как многослойные метчики подходят для работы с более твердыми материалами, такими как сталь. Многослойные метчики имеют несколько режущих кромок, что позволяет им более эффективно удалять стружку и уменьшать нагрузку на инструмент.

При выборе метчика также следует учитывать тип резьбы, которую необходимо нарезать. Существует несколько стандартов резьбы, таких как метрическая, дюймовая и трубная резьба. Каждый из этих типов имеет свои особенности, и метчики для них имеют различные профили и углы наклона. Например, метрическая резьба имеет углы 60 градусов, тогда как дюймовая резьба может иметь углы 55 или 60 градусов в зависимости от стандарта.

Качество нарезанной резьбы зависит не только от правильного выбора метчика, но и от условий работы. Важно использовать смазочные жидкости, которые уменьшают трение и предотвращают перегрев метчика. Это особенно актуально при работе с твердыми материалами, где риск повреждения инструмента значительно возрастает. Существуют специальные смазки для нарезки резьбы, которые помогают улучшить качество резьбы и продлить срок службы метчика.

После завершения процесса нарезки резьбы необходимо проверить качество полученного соединения. Это можно сделать с помощью специальных измерительных инструментов, таких как резьбомеры или штангенциркули. Проверка качества резьбы важна для обеспечения надежности соединения и предотвращения возможных проблем в эксплуатации готовой детали.

Уход и обслуживание метчиков

Уход и обслуживание метчиков являются важными аспектами, которые напрямую влияют на их долговечность и эффективность работы. Правильный уход за метчиками позволяет избежать преждевременного износа и обеспечивает высокое качество нарезаемой резьбы.

Первым шагом в уходе за метчиками является их регулярная очистка. После использования метчики необходимо очищать от стружки и масла, так как остатки могут привести к коррозии и ухудшению резьбы. Для этого рекомендуется использовать специальные чистящие жидкости или просто промывать метчики в чистом растворителе. Важно избегать механического воздействия, которое может повредить режущие кромки.

После очистки метчики следует осмотреть на наличие повреждений. Визуальный осмотр поможет выявить сколы, трещины или износ режущих кромок. Если метчик имеет незначительные повреждения, его можно заточить, используя специальные инструменты для заточки. Однако, если повреждения серьезные, лучше заменить метчик на новый, чтобы избежать проблем с качеством нарезаемой резьбы.

Хранение метчиков также играет важную роль в их обслуживании. Метчики следует хранить в сухом и чистом месте, защищенном от влаги и пыли. Рекомендуется использовать специальные контейнеры или футляры, которые предотвратят механические повреждения. Кроме того, перед хранением метчики можно обработать антикоррозийным составом, что дополнительно защитит их от ржавчины.

Важно также следить за правильностью выбора смазки при работе с метчиками. Использование качественной смазки не только снижает трение, но и способствует лучшему удалению стружки, что в свою очередь уменьшает риск перегрева и износа инструмента. Для различных материалов могут потребоваться разные типы смазок, поэтому стоит ознакомиться с рекомендациями производителей.

Регулярный уход и обслуживание метчиков помогут значительно продлить срок их службы и обеспечить высокое качество нарезаемой резьбы. Следуя простым рекомендациям по очистке, осмотру, хранению и выбору смазки, можно избежать многих проблем и повысить эффективность работы с этим важным инструментом.
