Гаечный метчик – это специализированный инструмент, который играет ключевую роль в создании резьбы для маленьких гаек, обеспечивая надежное соединение деталей. В данной статье мы подробно рассмотрим особенности и разновидности гаечных метчиков, их применение в различных сферах, а также дадим рекомендации по выбору и использованию этого инструмента. Понимание характеристик гаечного метчика поможет вам эффективно решать задачи, связанные с резьбовыми соединениями, а наглядное видео дополнит теоретическую часть практическими примерами.

Назначение и применение гаечных метчиков

Метчик напоминает винт, оснащенный прямыми или прорезанными канавками для удаления стружки, формирующими режущие кромки. Хвостовая часть метчика фиксируется в воротке, а рабочая часть погружается в металл для создания отверстия. В процессе вращения происходит нарезка резьбы. Рабочая часть включает как режущие, так и калибрующие поверхности. Задняя грань выполнена в затылованном исполнении, чтобы избежать трения о деталь. Важно, чтобы профиль резьбы совпадал с профилем, который нарезается метчиком.

Для нарезки крупной резьбы обычно используется набор метчиков, состоящий из двух или трех элементов. Эти инструменты предназначены для черновой обработки, достижения среднего качества и чистовой нарезки. Они различаются по профилю и размерам. В некоторых случаях применяются комплекты из пяти метчиков, например, при работе с вязкими материалами, такими как титановые сплавы, а также для глухих и сквозных отверстий. Материалы для изготовления этих инструментов включают твердые сплавы и быстрорежущую сталь. Инструменты из мягкого металла не используются, так как быстро изнашиваются в процессе нарезки.

Эти инструменты применяются на заводах и предприятиях с токарными или сверлильными станками, а также в домашних условиях при ручной нарезке. Основное отличие машинного метчика от ручного заключается в различных формах части, входящей в отверстие. Для удобства работы инструмент фиксируется в специальном патроне с осевой центровкой на станке или в обычном цанговом патроне с встроенной цангой для метчиков. В последнее время начали использовать цанги с компенсацией. Для получения качественной внутренней резьбы с использованием пластического деформирования (или накатывания) применяются метчики, которые не оставляют стружки, известные также как раскатники. Они не имеют стружечных канавок, в отличие от других типов.

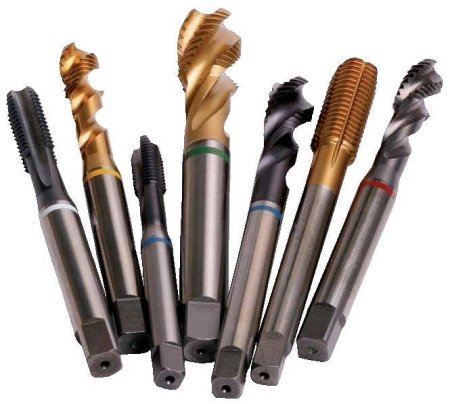

Гаечные метчики отличаются более длинным хвостовиком и заходной режущей частью.

Инструмент для нарезания резьбы 1 я часть Метчик

Метчик гаечный: классификация

Инструменты для нарезки резьбы классифицируются по методу нарезания на несколько категорий. Первая группа включает метчики для создания внутренней резьбы, вторая – инструменты для нарезки наружной резьбы (например, плашки, прогонки и винторезные доски). Рассмотрим подробнее процесс нарезки. Рабочая часть метчика, имеющая форму винта с несколькими продольными и спиральными канавками, отвечает за создание внутренней резьбы. Метчики с винтовыми канавками имеют явное преимущество перед инструментами с прямыми канавками, так как это способствует более быстрой и эффективной работе.

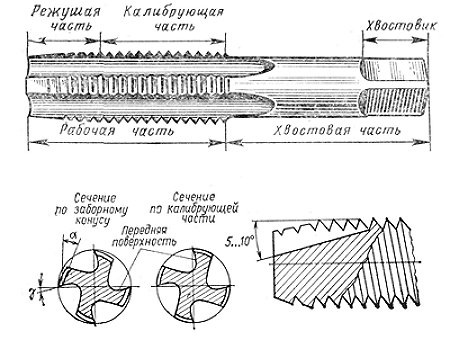

Заборная часть инструмента напоминает конус и сужается в области, где происходит забор стружки. Это позволяет метчику легко входить в отверстие и формировать его нужного диаметра и глубины. За заборной частью следует калибрующая часть, которая отвечает за очистку и калибровку только что нарезанного отверстия. Резьбовая часть, предназначенная для резки, имеет зубья по окружности, называемые режущими перьями, которые выполнены в виде резцов с элементами резания. Канавки между перьями формируют режущие кромки и выводят нарезанную стружку. Метчики диаметром менее 20 мм обычно имеют три канавки, в то время как для диаметров свыше 20 мм предусмотрены четыре канавки.

Инструменты можно классифицировать по назначению на ручные слесарные метчики и машинные. К ручным относятся гаечные, плашечные (для наружной резьбы), маточные и специализированные метчики. Этот тип инструментов удобен для ручной работы благодаря компактным размерам и простоте использования. Черновой метчик предназначен для начальной нарезки резьбы, средний метчик позволяет получить более точную резьбу, а чистовой метчик используется для окончательной нарезки и калибровки. Для удобства идентификации метчиков на их хвостовых частях наносят метки, количество которых соответствует порядку использования. Вместо меток также можно использовать номера (один, два или три). На той же части метчика указывается размер резьбы, которую можно получить при работе с данным инструментом.

Инструменты для нарезания резьбы. 2-я часть.Метчик

Интересные факты

Вот несколько интересных фактов о гаечных метчиках и резьбе:

1. История резьбы: Резьба, как механический элемент, была известна еще в Древнем Египте и Греции. Однако именно в XVIII веке, с развитием механики и машиностроения, стали активно использовать метчики для нарезания резьбы, что значительно упростило процесс создания соединений.

2. Типы резьбы: Гаечные метчики могут нарезать различные типы резьбы, включая метрическую, дюймовую и трубную. Каждый тип резьбы имеет свои стандарты и применения, что делает метчики универсальными инструментами в механической обработке.

3. Материалы и технологии: Современные метчики изготавливаются из высококачественных сталей, таких как быстрорежущая сталь (HSS) или карбид, что позволяет им сохранять остроту и долговечность даже при работе с твердыми материалами. Некоторые метчики имеют специальное покрытие, которое снижает трение и увеличивает срок службы инструмента.

Канавки на метчике – что может от них зависеть?

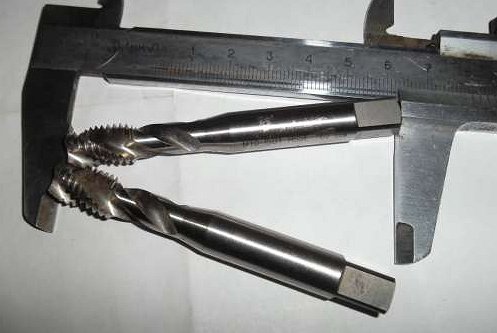

Метчики классифицируются по направляющим канавкам на прямые и винтовые. Направление может быть правым для нарезки правой резьбы или левым для левой. Винтовые метчики часто используются для создания точной резьбы на изделиях. Существуют различные виды таких инструментов: цилиндрические, конические, гаечные, плашечные и маточные. Конические метчики имеют удлиненную заборную часть, их резьба неполная и постепенно переходит в полную в области калибровки. Эти инструменты подходят для нарезки резьбы в сквозных отверстиях. Цилиндрические метчики предназначены в основном для работы с глухими отверстиями.

Гаечные метчики используются для нарезки резьбы в гайках вручную или на специализированных станках. Они имеют удлиненные хвостовики, что облегчает процесс нарезки. Плашечные метчики отличаются от гаечных наличием крупного заборного конуса и предназначены для нарезки резьбы за один проход в плашках. Маточные метчики применяются для очистки резьбы в плашках после обработки плашечным метчиком, а также для аналогичных операций с резьбой в рабочих плашках. Канавки маточных метчиков выполнены с правой спиралью.

Бесканавочные метчики, как следует из названия, не имеют продольных канавок, а их приемный конус значительно короче. На конце резьбовой части расположены две небольшие канавки, наклоненные к центру инструмента. Эти метчики более прочные и редко ломаются, что позволяет избежать брака. Благодаря удлиненной резьбовой части их можно перетачивать несколько раз, что увеличивает срок службы инструмента.

Основным преимуществом бесканавочных метчиков является высокая производительность при нарезке резьбы, особенно в сквозных и глухих отверстиях. Комбинированные метчики состоят из двух частей, разделенных шейкой, и делятся на бесканавочные, двухступенчатые и сверло-метчики. Их использование значительно экономит время, так как позволяет работать одним инструментом вместо целого набора.

Инструменты для нарезания резьбы. 3-я часть. Метчик

Материалы, из которых изготавливаются гаечные метчики

Гаечные метчики, используемые для нарезки резьбы в гайках и других деталях, могут быть изготовлены из различных материалов, каждый из которых обладает своими уникальными свойствами и характеристиками. Правильный выбор материала для гаечного метчика имеет решающее значение для обеспечения долговечности, прочности и эффективности работы инструмента.

Одним из самых распространенных материалов для изготовления гаечных метчиков является инструментальная сталь. Этот материал обладает высокой прочностью и износостойкостью, что делает его идеальным для нарезки резьбы в различных металлах. Инструментальная сталь может быть легированной или нелегированной, причем легированные варианты, содержащие такие элементы, как хром, ванадий или молибден, обеспечивают еще большую прочность и устойчивость к коррозии.

Еще одним популярным материалом является быстрорежущая сталь (HSS). Метчики из HSS обладают отличной стойкостью к нагреву и износу, что позволяет им сохранять свои режущие свойства даже при высоких температурах. Это делает их идеальными для работы с твердыми и жаропрочными материалами. Кроме того, метчики из быстрорежущей стали могут быть закалены, что дополнительно увеличивает их прочность.

Для специализированных задач могут использоваться метчики из карбида вольфрама. Эти метчики обладают высокой твердостью и устойчивостью к износу, что позволяет им эффективно работать с очень твердыми материалами, такими как нержавеющая сталь или сплавы на основе титана. Однако, стоит отметить, что карбидные метчики более хрупкие и требуют осторожного обращения.

Также существуют метчики, покрытые специальными покрытиями, такими как титановое или алмазное. Эти покрытия значительно увеличивают срок службы инструмента, уменьшая трение и повышая его устойчивость к коррозии. Метчики с такими покрытиями могут использоваться в условиях, где обычные метчики быстро выходят из строя.

В заключение, выбор материала для гаечного метчика зависит от конкретных задач и условий эксплуатации. Знание свойств различных материалов поможет пользователям выбрать наиболее подходящий инструмент для нарезки резьбы, что в свою очередь обеспечит высокое качество работы и долговечность инструмента.

Технология нарезки резьбы с помощью гаечного метчика

Гаечный метчик – это инструмент, предназначенный для нарезки внутренней резьбы в отверстиях, что позволяет создавать резьбовые соединения для крепежных элементов, таких как гайки и болты. Технология нарезки резьбы с помощью гаечного метчика включает в себя несколько ключевых этапов и нюансов, которые необходимо учитывать для достижения качественного результата.

Первым шагом в процессе нарезки резьбы является подготовка отверстия. Оно должно быть просверлено с использованием сверла соответствующего диаметра, который определяется в зависимости от размера метчика и типа резьбы. Важно, чтобы отверстие было ровным и чистым, без заусенцев и загрязнений, так как это может негативно сказаться на качестве нарезаемой резьбы.

После подготовки отверстия необходимо выбрать подходящий гаечный метчик. Гаечные метчики бывают разных типов, включая ручные и машинные, а также различаются по профилю резьбы (например, метрическая, дюймовая и т.д.). Выбор метчика зависит от требований к резьбе и материала, в котором будет производиться нарезка.

Перед началом нарезки резьбы важно обеспечить правильное положение метчика. Он должен быть установлен строго перпендикулярно к оси отверстия. Это можно сделать с помощью специального приспособления или вручную, но в любом случае необходимо следить за точностью, чтобы избежать перекоса резьбы.

Нарезка резьбы осуществляется с использованием смазки, которая помогает уменьшить трение и износ инструмента, а также улучшает качество нарезаемой резьбы. Для этого можно использовать специальные масла или жидкости, предназначенные для резьбонарезных работ. Смазка также способствует удалению стружки, что предотвращает забивание метчика и обеспечивает более плавный процесс нарезки.

Процесс нарезки резьбы обычно выполняется в несколько этапов. Сначала метчик вводится в отверстие и медленно прокручивается по часовой стрелке. При этом важно не прилагать чрезмерных усилий, чтобы не повредить инструмент и не испортить резьбу. Если метчик начинает заклинивать, его следует немного открутить и продолжить нарезку, чтобы удалить образовавшуюся стружку.

После завершения нарезки резьбы необходимо проверить ее качество. Это можно сделать с помощью специального инструмента – резьбомера, который позволяет определить соответствие нарезанной резьбы стандартам. Также важно убедиться, что резьба свободно принимает гайку или другой крепежный элемент, что свидетельствует о правильности выполненной работы.

В заключение, технология нарезки резьбы с помощью гаечного метчика требует внимательности и аккуратности на всех этапах. Правильная подготовка, выбор инструмента, соблюдение техники нарезки и контроль качества – все это играет ключевую роль в создании надежных и долговечных резьбовых соединений.

Советы по выбору и использованию гаечных метчиков

Гаечные метчики – это специализированные инструменты, предназначенные для нарезания резьбы в отверстиях, которые будут использоваться для установки гаек. При выборе и использовании гаечных метчиков важно учитывать несколько ключевых аспектов, чтобы обеспечить качественное выполнение работы и долговечность инструмента.

1. Выбор материала метчика

Гаечные метчики изготавливаются из различных материалов, включая углеродную сталь, легированную сталь и высокоскоростную сталь (HSS). Метчики из углеродной стали подходят для работы с мягкими металлами, такими как алюминий и медь, однако они менее устойчивы к износу. Легированная сталь обеспечивает лучшую прочность и долговечность, а метчики из HSS идеально подходят для работы с более твердыми материалами, такими как сталь и нержавеющая сталь.

2. Типы метчиков

Существует несколько типов гаечных метчиков, включая ручные и машинные. Ручные метчики предназначены для использования с ручными инструментами и обычно имеют более простую конструкцию. Машинные метчики, в свою очередь, предназначены для работы с токарными станками и другими автоматизированными системами, что позволяет значительно ускорить процесс нарезки резьбы.

3. Размер и шаг резьбы

При выборе гаечного метчика необходимо учитывать размер и шаг резьбы, которые должны соответствовать гайкам, которые вы планируете использовать. Размер резьбы обозначается в миллиметрах или дюймах, а шаг – это расстояние между витками резьбы. Важно выбирать метчик, который точно соответствует этим параметрам, чтобы избежать проблем с совместимостью.

4. Подготовка к работе

Перед началом работы с гаечным метчиком необходимо подготовить отверстие. Оно должно быть просверлено с использованием сверла соответствующего диаметра, чтобы обеспечить правильное нарезание резьбы. Также рекомендуется использовать смазку, чтобы уменьшить трение и предотвратить перегрев метчика во время работы.

5. Техника нарезания резьбы

При нарезании резьбы с помощью гаечного метчика важно соблюдать правильную технику. Метчик следует вводить в отверстие под углом 90 градусов и вращать с равномерным усилием. Рекомендуется периодически вынимать метчик, чтобы удалить стружку и обеспечить свободное движение. Это поможет избежать заедания и повреждения инструмента.

6. Уход за метчиками

После завершения работы важно правильно ухаживать за гаечными метчиками. Их следует очищать от стружки и смазки, а также хранить в сухом месте, чтобы предотвратить коррозию. Регулярная проверка состояния метчиков поможет продлить их срок службы и обеспечить качественное выполнение работ в будущем.

Следуя этим советам, вы сможете эффективно выбирать и использовать гаечные метчики, что обеспечит надежную и долговечную резьбу для ваших проектов.
